卧式液压落地起重顶升作业设备结构

　　在商用车维保、小型乘用车快修场景里，这类卧式液压落地顶升设备是工位上的核心辅助工装，和立式剪式顶升设备不同，它的低趴机身可以直接滑入家用轿车、SUV的底盘下方，不需要预留过高的底部间隙，适配绝大多数量产乘用车辆的底盘离地高度，日常换胎、底盘检修、制动系统维护时，能快速把车辆单侧或者局部顶升到位，给作业人员留出足够的底部操作空间。从结构设计逻辑来看，整个设备的受力框架采用了一体式冲压焊接的箱型结构，主体承载臂的铰接点位置经过受力校核，在额定顶升载荷下，铰接销轴的剪切应力、臂身的弯曲变形量都控制在材料许用应力范围内，不会出现顶升过程中臂身形变过大导致的载荷偏移问题。

　　前端的两个承重脚轮和尾部的转向万向轮配合，在空载状态下操作人员可以单手拖动设备在工位地面移动，转向轮的回转半径设计得很小，即使是狭窄的维保工位也能灵活调整位置，不需要额外预留大的操作转向空间。液压动力单元集成在机身中部的腔体内，手动压杆的操作行程经过优化，操作人员站在设备侧方，往复扳动压杆就能平稳驱动柱塞泵给油缸供油，顶升过程的速度均匀，不会出现突然窜动的情况，泄压阀的旋钮设置在压杆根部附近，顶升到位后需要回落时，只需要小幅度拧动泄压旋钮，就能控制载荷平稳下降，下降速度可以通过旋钮的开合度精准调节，避免快速下落对车辆底盘或者作业人员造成冲击。

　　承载托盘的位置设置在臂身最前端，托盘表面做了防滑齿纹结构，和车辆底盘的顶升支撑点接触时能增大摩擦力，防止顶升过程中设备移位导致的滑脱风险，托盘的高度在完全收回时和机身顶面基本齐平，保证设备能顺利滑入低底盘车辆的下方，完全伸出时的顶升高度可以覆盖绝大多数乘用车辆的维保顶升需求，不需要额外加装增高垫块就能满足常规作业的高度要求。整个设备的重心在完全收回状态下集中在机身中部的液压单元附近，拖动移动时不会出现翘头或者侧翻的情况，顶升过程中随着承载臂抬起，重心会逐步向前端支撑点转移，配合机身尾部的配重结构，在额定载荷范围内全程保持稳定，不会出现机身倾翻的风险。

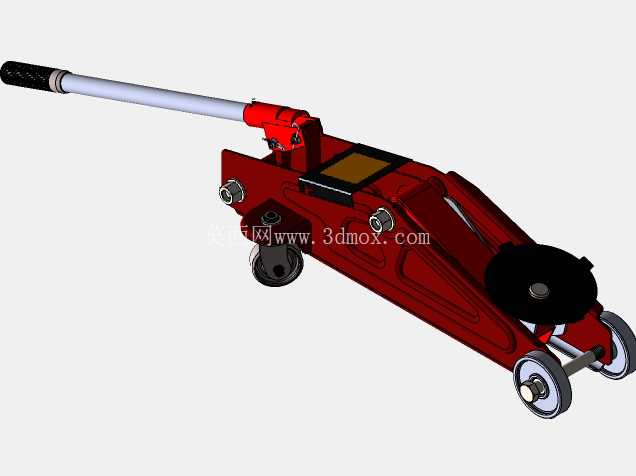

　　从建模细节来看，所有铰接位置的销轴、卡簧、密封件都做了等比例还原，液压油缸的缸筒、柱塞、密封沟槽的尺寸都符合液压元件的常规设计规范，脚轮的轮架、轴承、滚轮的结构也完全按照实物的装配关系搭建，不管是用来做维保工位的布局仿真，还是做液压顶升机构的原理演示，都能直接复用结构逻辑，不需要再做大幅度的结构调整。设备的整体外轮廓尺寸在收回状态下长度控制在常规工位工具的收纳范围内，平时不用时可以直接推到工具架下方存放，不会占用过多的工位空间，机身表面的加强筋冲压结构既提升了整体结构刚度，也避免了采用厚钢板导致的整机重量过大的问题，单人就能完成移动、就位、顶升的全流程操作，不需要额外配合作业人员。在实际使用场景里，除了汽修维保，这类设备也常用来做小型设备的安装就位顶升，比如车间里调整小型机床的水平位置、重型货架的安装调平，只要顶升载荷在额定范围内，都可以通过它来完成精准的高度调整，相比固定式的顶升工装，它的移动灵活性优势非常明显，不需要提前固定安装位置，随用随推，作业完成后就可以推走收纳，不会占用固定的作业场地。
