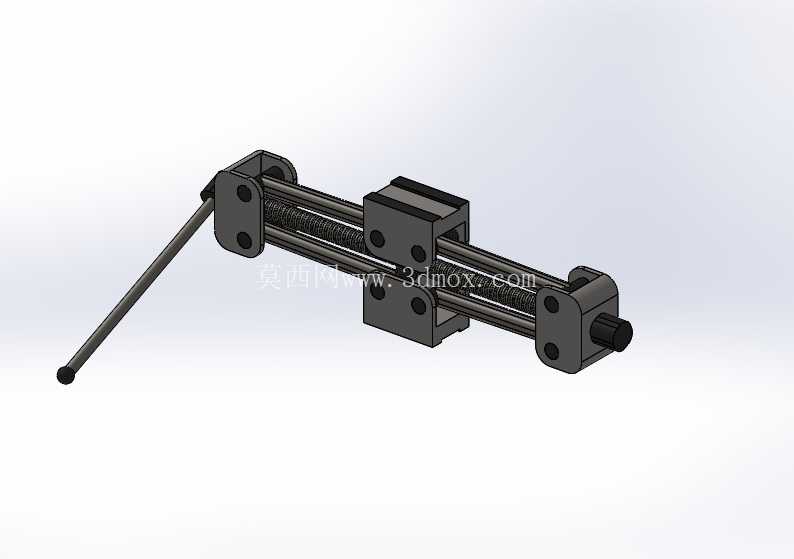

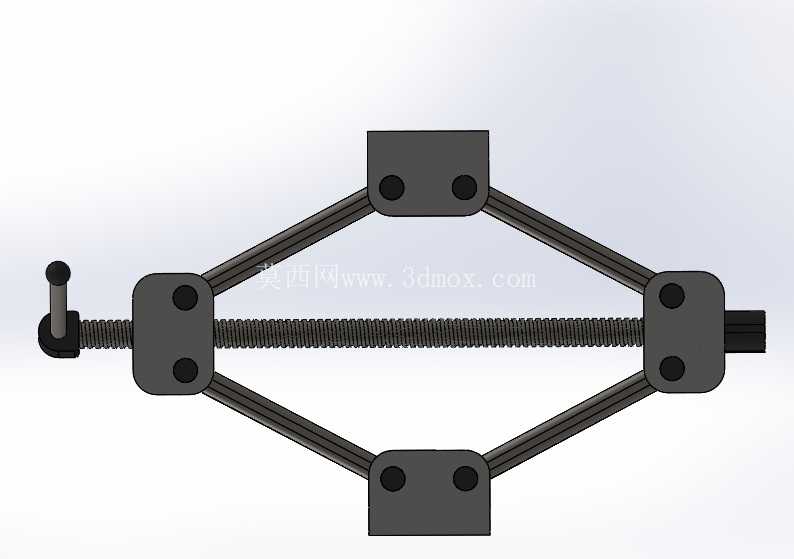

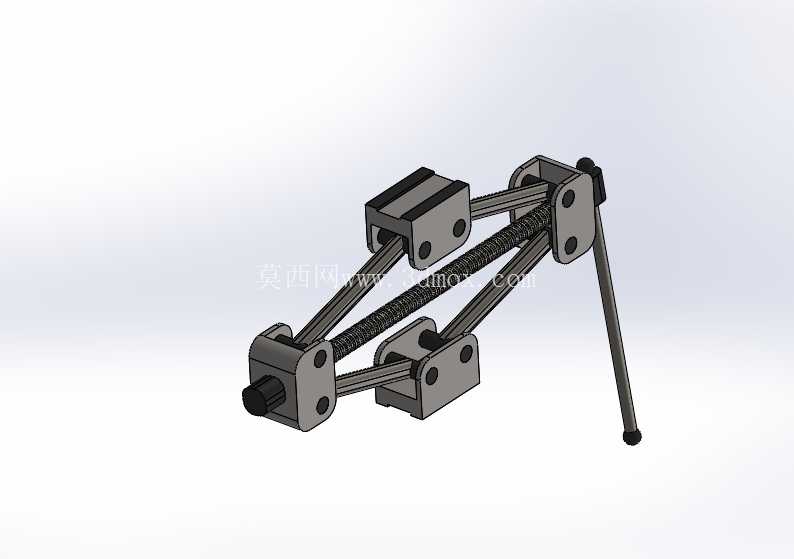

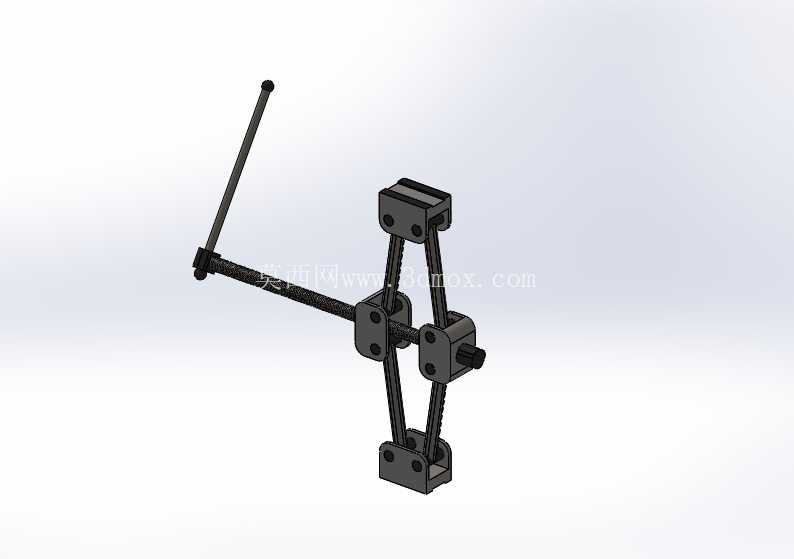

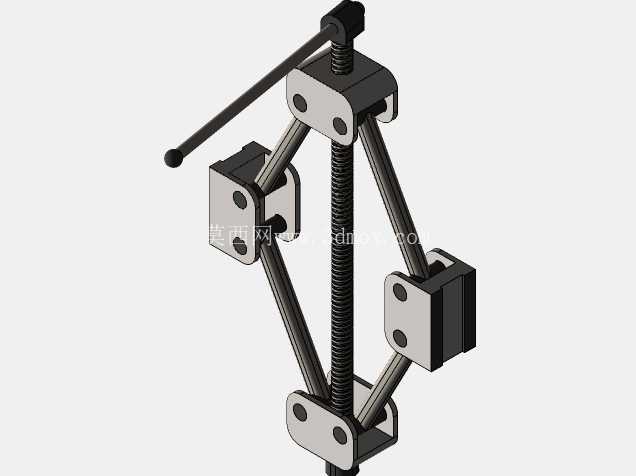

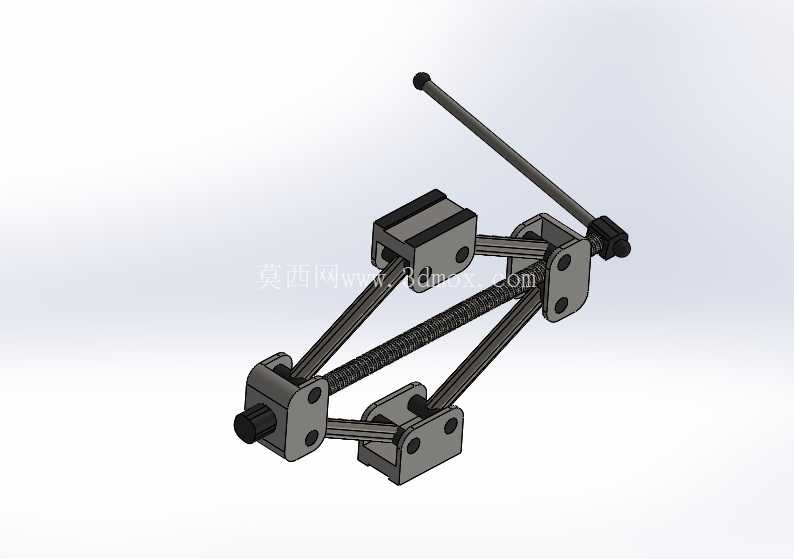

日常车辆维保场景里,这类剪式顶升结构是换胎、底盘检修作业最常用的便携支撑设备,相比液压类顶升工具,纯机械传动的结构不存在密封件老化漏油的故障风险,存放三到五年只要螺纹副没有锈蚀就能正常作业,对随车应急工具的适配性极强。整套机构采用对称剪臂布局,核心传力路径为中部梯形丝杆带动两组铰接臂同步张合,转动端部的操作杆时,丝杆旋转拉动两端的铰接座沿轴向相对位移,剪臂夹角随之变化,将丝杆的圆周转动转化为上下支撑面的垂直顶升运动,传动过程平稳无冲击,顶升到位后依靠梯形螺纹的自锁特性即可保持支撑高度,不需要额外增设锁止结构,大幅简化了整体结构复杂度。
上下两端的支撑座都做了加宽防滑处理,底部支撑面设计有防滑齿结构,接触硬质铺装路面时能增大摩擦力避免侧滑,顶部支撑托块的轮廓做了适配车辆底盘顶升点的凹槽造型,作业时能卡入底盘预设的支撑筋位置,防止顶升过程中托块滑脱引发安全事故。从结构设计的细节来看,剪臂采用矩形截面型钢加工,铰接孔位置做了衬套强化,避免反复铰接转动造成孔位磨损松旷,丝杆选用中碳钢调质处理,螺纹牙型经过磨削加工,转动操作杆时的阻力更小,长时间承重也不会出现螺纹变形的问题。操作杆采用可拆卸式设计,不使用时可以从端部的铰接孔中抽出,收纳后整套装置的厚度不超过120mm,能够轻松放入车辆后备箱的工具槽内,不会占用过多储物空间。
实际作业时,先将装置收拢到最低高度,放置在车辆底盘对应顶升点的正下方,确保底部支撑面完全贴合地面无悬空,再将操作杆插入丝杆端部的转动孔,顺时针转动操作杆,观察顶部托块对准支撑点后继续转动,直到轮胎完全离开地面达到作业需要的高度即可,作业完成后逆时针转动操作杆,缓慢降下车辆,全程不需要额外辅助工具,单人即可完成全部操作。设计过程中对剪臂的受力做了有限元校核,在额定承重工况下,剪臂的最大应力集中在铰接孔位置,数值远低于材料的屈服强度,丝杆的压杆稳定性也满足安全系数要求,不会出现受压弯折的问题,铰接点的销轴采用热处理工艺,表面硬度达到HRC45以上,反复铰接转动的磨损量极小,能够满足上千次的反复使用需求。
整套结构没有易损的密封件、电子元件,所有部件都是纯机械结构,日常维护只需要定期在丝杆螺纹和铰接销轴位置涂抹少量润滑脂,就能保证操作顺畅,避免锈蚀卡滞。相比其他类型的车载顶升工具,这种剪式结构的收拢体积更小,重量更轻,自锁性能可靠,不会因为负载波动出现突然下落的问题,非常适合家用轿车、SUV这类轻型车辆的随车应急使用,也可以在小型设备安装、物料抬升的场景中作为辅助支撑工具使用。在建模过程中,所有铰接位置都做了间隙配合的公差处理,模拟实际装配时的活动余量,避免运动仿真过程中出现干涉,丝杆的螺纹采用精确建模,能够直观展示螺纹传动的啮合状态,剪臂的铰接位置保留了销轴的装配关系,可以直接用于结构受力分析和运动仿真,为后续的实物加工、结构优化提供准确的三维数据参考。
