手摇式拖车支撑千斤顶结构设计

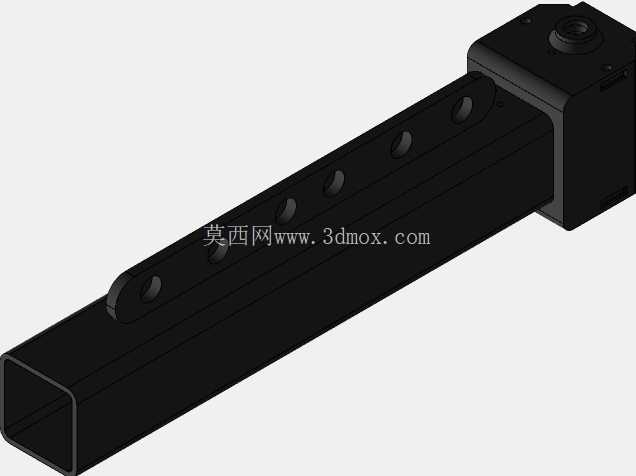

　　这款手摇式支撑顶升部件，主要应用在拖挂式房车、小型货运挂车、农用拖斗等非自行动力挂车的驻车支撑场景，在挂车与牵引车脱离后，承担挂车前端的载荷支撑，避免挂车出现前倾、侧翻风险，同时也可在挂车驻车作业时调整车身水平度，适配不同停放场地的地面高差。从结构设计逻辑来看，整体采用方管立柱作为主体承载结构，相比圆管立柱，方管截面的抗扭、抗侧倾性能更优，在挂车受侧向风力或者人员上下车带来的偏载时，能有效降低立柱形变概率，立柱侧壁开设的多组等距定位孔，可配合插销实现大行程的粗调，快速适配不同离地高度的挂车底盘，再通过内部的丝杆传动结构实现小范围的精调，兼顾调节效率与支撑精度。

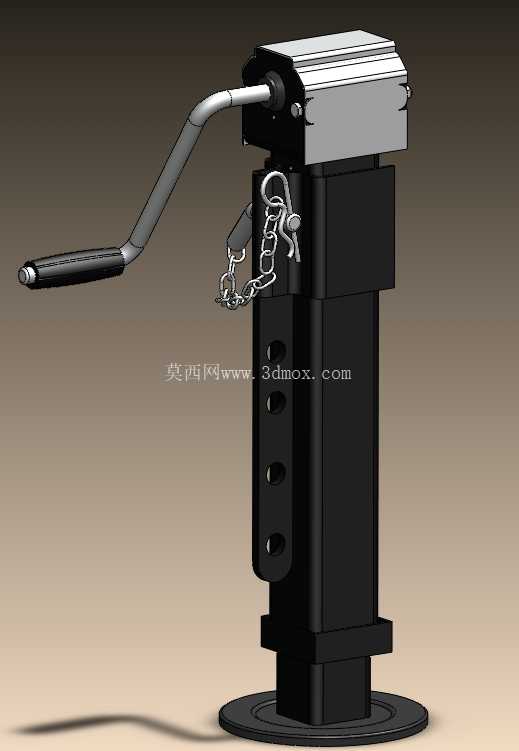

　　侧面配置的手摇曲柄采用弯折 ergonomic 设计，操作时摇臂的回转半径经过优化，既不会因为半径过小导致操作费力，也不会因为半径过大超出车身侧面边界引发磕碰，曲柄表面包覆的防滑套可在低温、带油污的作业环境下保证操作握持力，避免脱手。立柱上部设置的金属链条用于收纳曲柄插销以及安全锁件，在支撑高度调整到位后，可将安全插销穿过立柱与内管的对应孔位，形成机械硬限位，避免丝杆长期受静载出现蠕变下滑，提升驻车支撑的安全冗余。

　　底部的圆形支撑盘采用大直径设计，可增大与地面的接触面积，在松软的泥地、砂石地面停放时，能降低单位面积压强，避免支撑脚下陷导致车身倾斜，支撑盘与立柱底部采用铰接结构，可自适应不超过15度的地面坡度，保证支撑面完全贴合地面，不会出现点接触导致的应力集中。从安装边界来看，顶部的安装法兰采用标准的挂车安装孔距设计，可直接适配多数轻型挂车的前端安装位，不需要额外改制安装支架，整体收缩后的总长度可满足挂车行驶时的最小离地间隙要求，不会在车辆行驶过程中剐蹭路面凸起，顶升行程覆盖轻型挂车常见的离地高度区间，可满足不同吨位级别轻型挂车的支撑需求。

　　内部的丝杆传动副采用梯形螺纹设计，相比滚珠螺纹，梯形螺纹具备更好的自锁性能，即使在没有额外安全插销的情况下，也能在承重状态下保持位置锁定，不会出现自动回落的问题，同时梯形螺纹对粉尘、油污的耐受度更高，适合户外无维护的使用场景，不需要频繁加注润滑脂也能保持顺畅的操作手感。在结构细节处理上，立柱的所有棱边都做了圆角钝化处理，避免安装和操作过程中划伤作业人员，外露的金属部件均做了发黑防锈处理，可适应户外雨雪、扬尘等复杂工况，延长部件的使用寿命。曲柄与丝杆的连接部位设置了防尘密封圈，可阻挡道路行驶过程中飞溅的泥水、粉尘进入丝杆传动腔，避免传动副出现磨粒磨损，长期使用也不会出现操作卡滞的问题。这款支撑部件的载荷匹配经过针对性优化，可满足单腿2吨以内的静载支撑需求，完全覆盖轻型拖挂房车、小型工具挂车的使用要求，相比电动支撑结构，纯机械手摇结构不需要接入车辆电路，故障率更低，在野外无供电的场景下也能正常操作，可靠性更强。
