工业用水冷式冷水机组结构设计

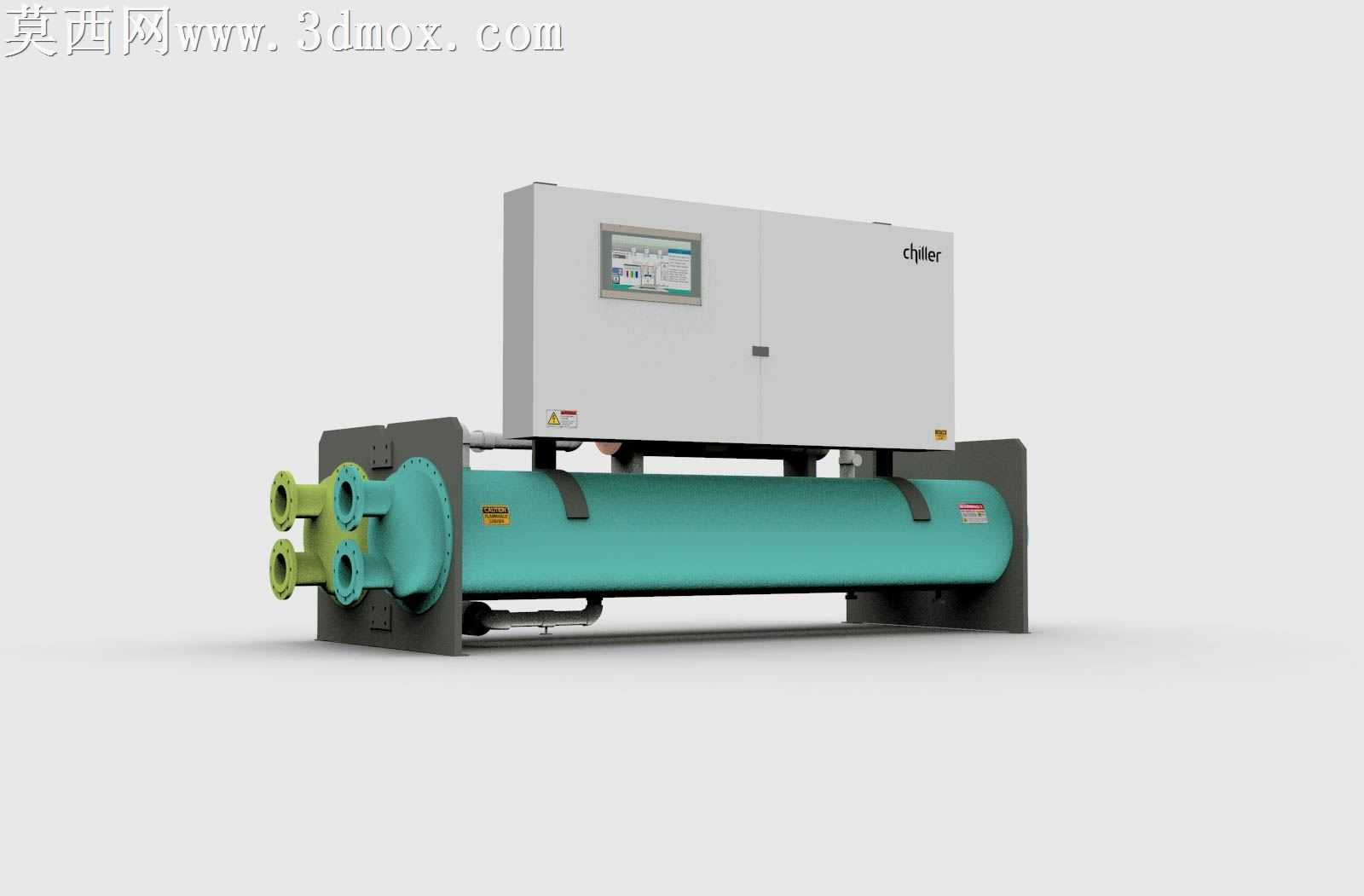

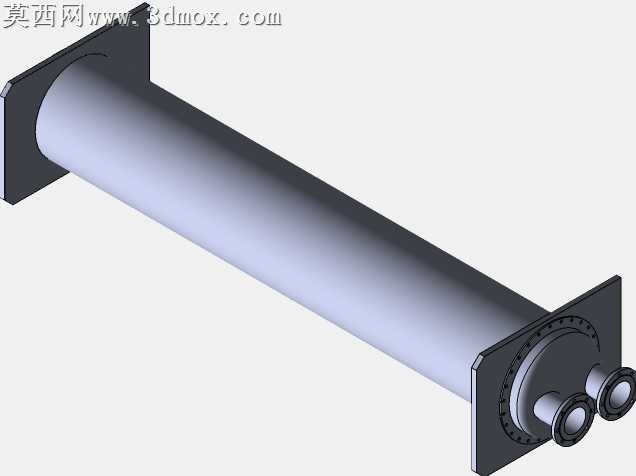

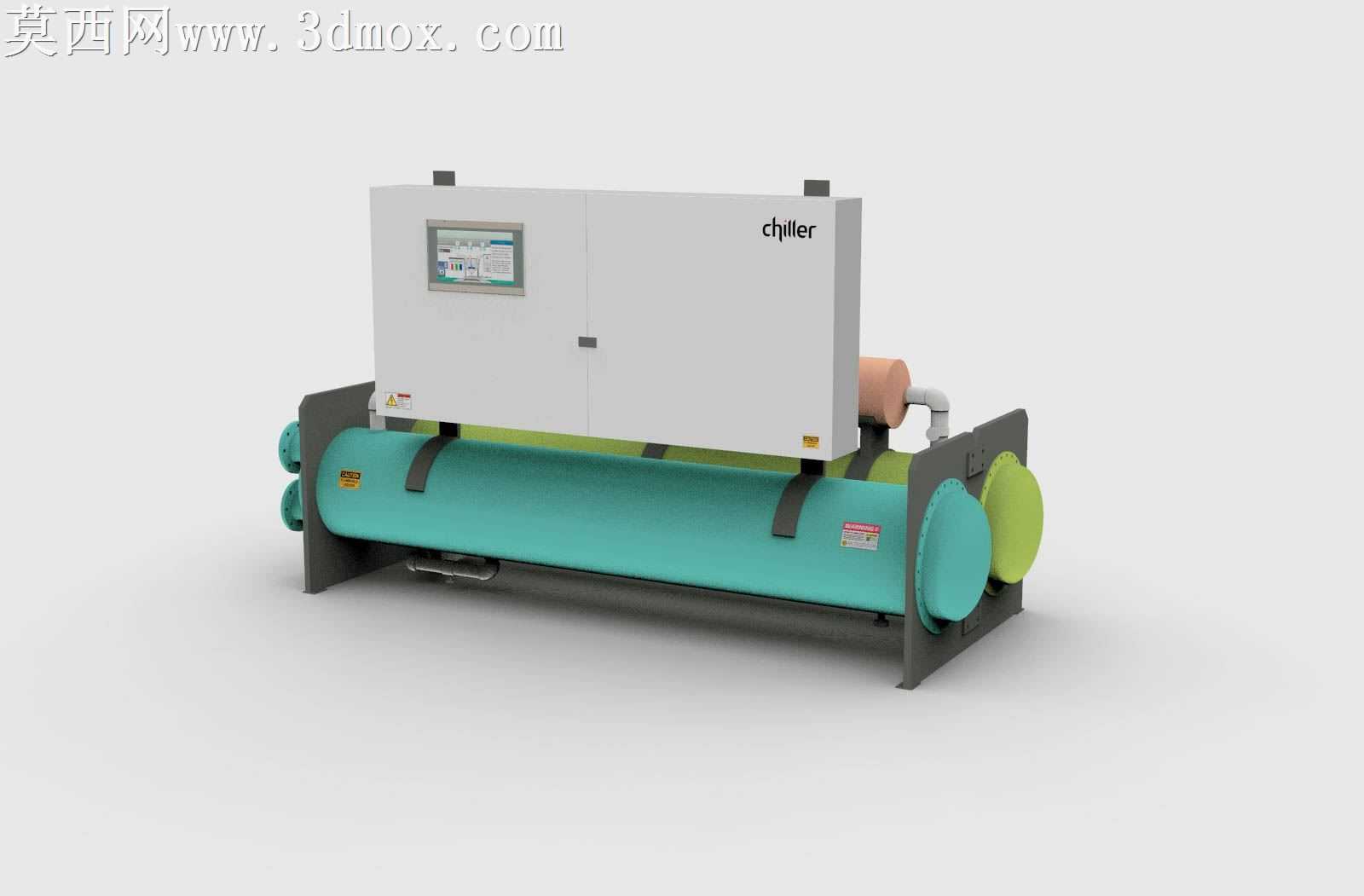

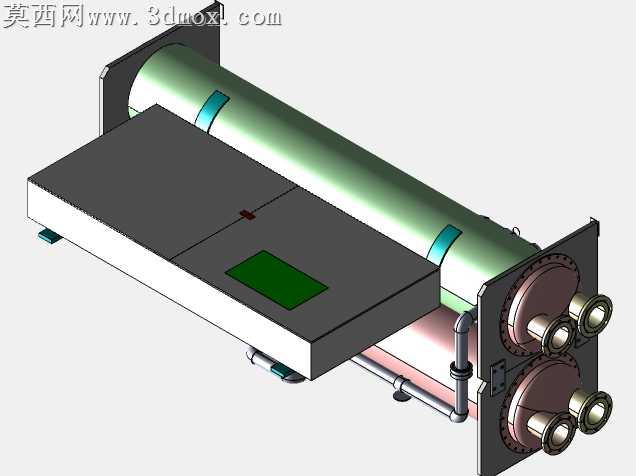

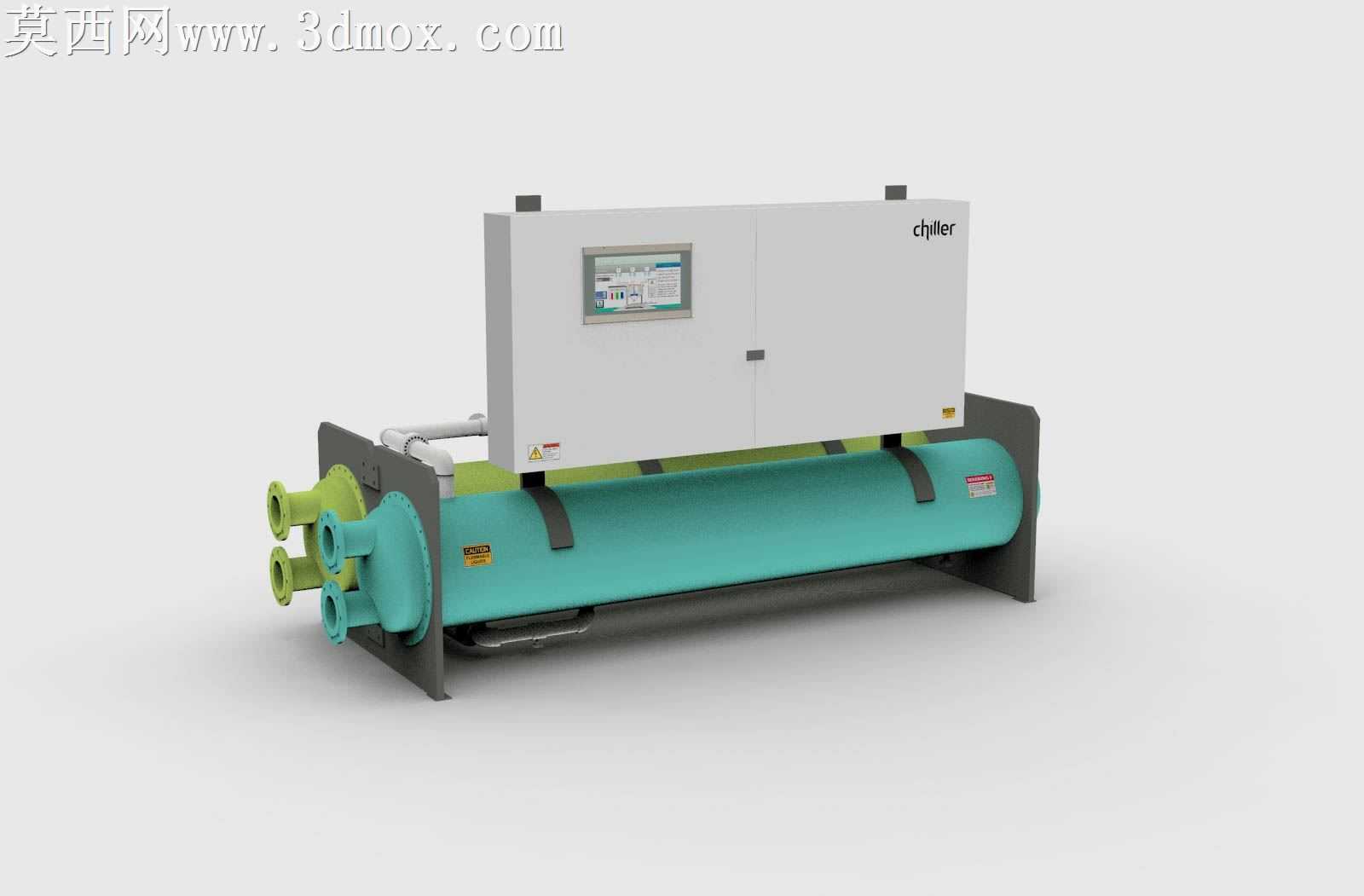

本作品为工业用水冷式冷水机组三维设计成果，整体采用模块化布局思路，将电控控制单元与换热制冷主体单元分层排布，兼顾设备运行稳定性与后期运维便利性。建模过程中严格遵循工业制冷设备的实际结构比例，对核心部件进行精细化还原：上部电控柜体采用双开门封闭结构，正面嵌入触控式操作显示屏，柜体表面预留警示标识安装位，柜门开合结构、柜体顶部吊装点位均做写实还原，还原了电控单元的防护设计逻辑；下部卧式换热筒体采用承压式圆柱结构，筒体两端设置多组不同管径的流体接口，区分冷却水回路与冷冻水回路的进出方向，接口处做法兰连接结构还原，筒体通过两组弧形抱箍支架与底部支撑机架固定，机架采用型钢焊接结构设计，预留设备安装固定孔位，保障设备落地安装的结构强度。材质渲染阶段针对不同部件的实际工业材质做区分处理：电控柜体外表面采用哑光浅灰色金属喷塑材质，还原工业电控设备的外壳质感；换热筒体外表面采用青绿色工业防腐漆材质，还原水冷换热设备的外防护涂层效果；流体接口采用铸铜哑光金属材质，还原工业管道接口的真实质感；支撑机架采用深灰色哑光金属材质，还原型钢焊接机架的厚重质感；管道部分根据介质类型区分白色PVC管路与金属管路材质，提升模型的真实辨识度。设计过程中充分考虑水冷冷水机组的实际功能逻辑，各部件的装配关系完全贴合实际生产装配要求，电控柜体与下部换热单元之间预留管路走线与阀件安装空间，筒体侧面预留温度传感器、压力传感器的安装点位，还原设备运行参数监测的结构设计；整体模型结构完整，无多余冗余结构，各部件之间无干涉问题，既可以作为工业制冷设备的结构展示素材，也可用于相关工程方案的可视化演示，通过KeyShot渲染输出的效果清晰展现设备的外观特征与结构布局，直观呈现水冷冷水机组的工业设计特点。
