家用分体式空调室外机整机结构三维设计

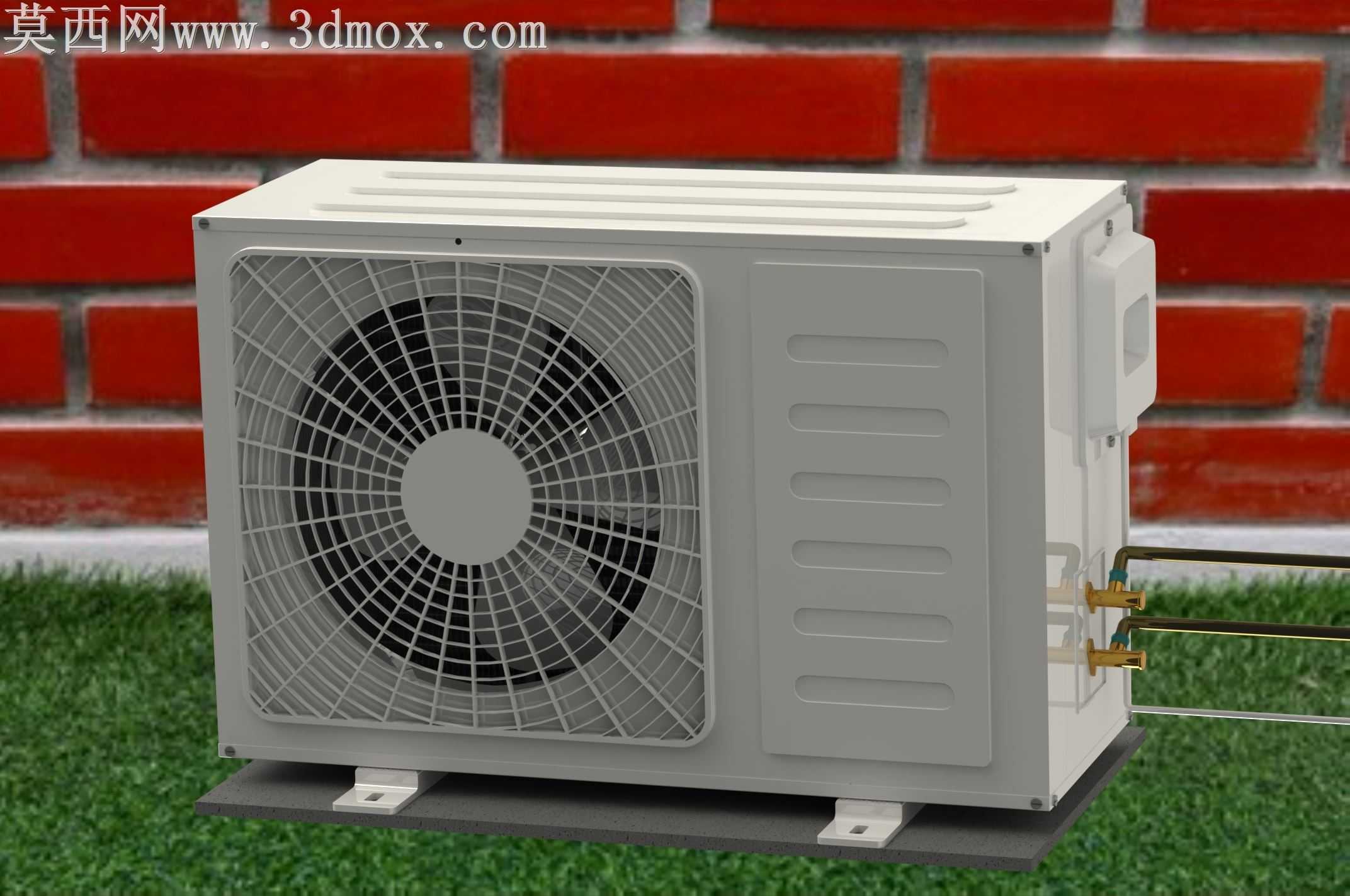

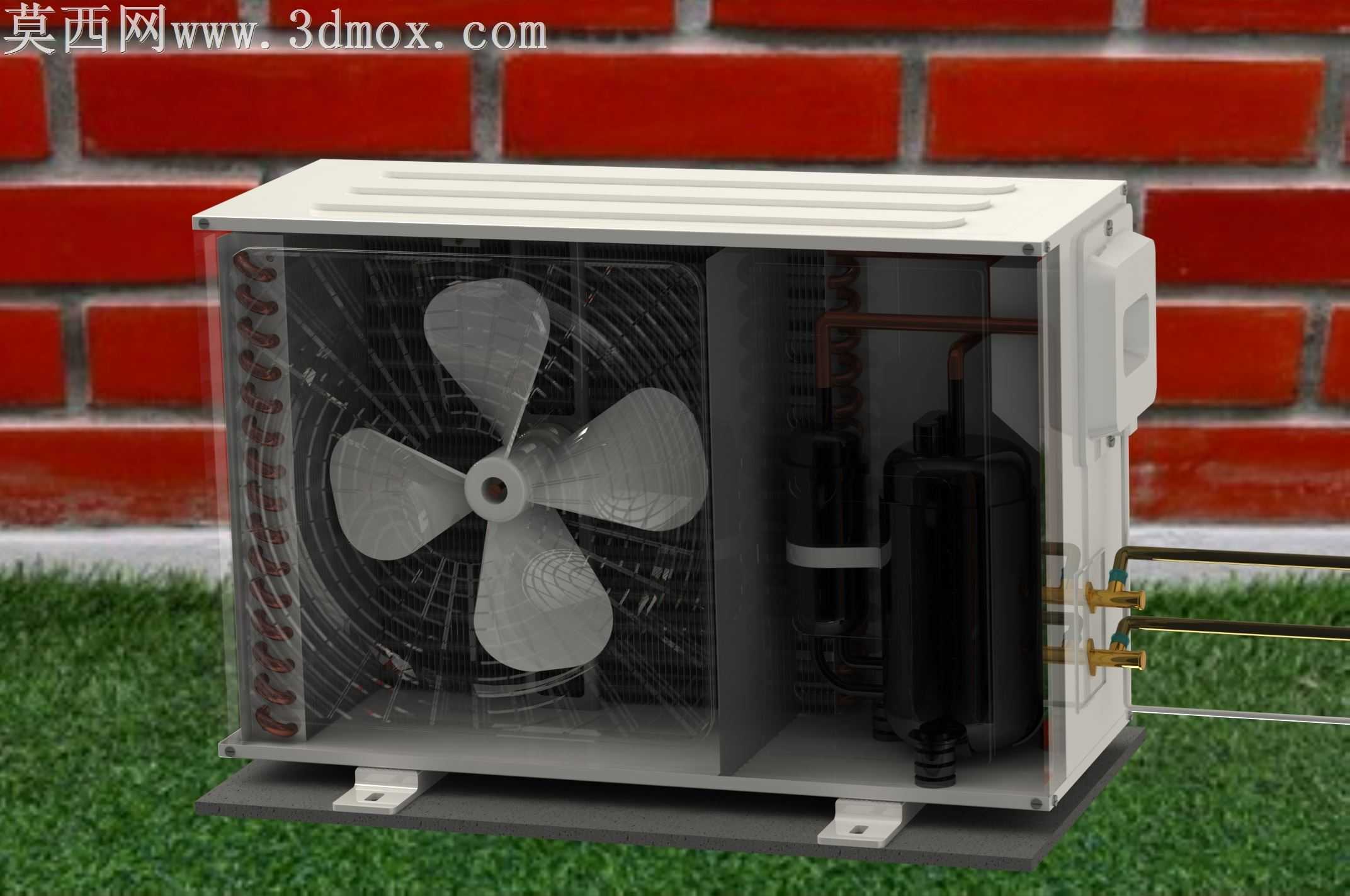

本作品为家用分体式空调室外机的完整三维结构设计，建模过程严格遵循家用空调外机的实际生产尺寸比例，完整还原了外机的全部核心结构与外观细节。建模阶段首先搭建外机的整体钣金壳体框架，采用钣金特征构建外壳的主体结构，精准还原壳体表面的散热凹槽冲压造型、侧边的管线过孔、底部的安装固定支脚结构，同时对壳体的拼接缝隙、边角圆角做了符合工业生产标准的细节处理，保证外壳结构的合理性与真实感。针对核心的轴流风扇部分，采用曲面建模方式构建风扇的扇叶曲面，精准还原扇叶的倾斜角度、弧度造型以及中心固定轴座的结构，外部的风扇防护网采用阵列特征完成网格结构的搭建，还原防护网的格栅疏密比例与固定卡扣结构，保证防护网的通透感与结构强度表现。压缩机部分还原了立式压缩机的罐体造型、顶部的接线盒结构、侧边的冷媒管路接口，同时对连接压缩机与换热器的冷媒铜管做了精准的管路走向设计，还原铜管的弯折弧度、接口处的黄铜接头、截止阀结构，清晰呈现外机内部冷媒循环的管路布局逻辑。模型还完整还原了外机侧边的电控盒结构、接线端子区域、提手造型，以及底部的减震垫结构，所有零部件的装配关系完全符合实际外机的装配逻辑，不存在结构干涉问题。材质渲染阶段，为钣金外壳赋予哑光浅灰色金属烤漆材质，还原真实外机外壳的磨砂质感与轻微反光特性；为风扇扇叶赋予黑色硬质塑料材质，防护网采用同色系塑料材质，调整材质的粗糙度表现出塑料件的哑光质感；为冷媒铜管赋予亮面金属铜材质，黄铜接头调整为偏黄的铜合金质感，清晰区分不同管路部件的材质差异；为底部安装支脚赋予镀锌金属材质，还原金属件的轻微金属光泽；背景搭配红砖墙与草地场景，调整环境光照模拟室外自然光效果，通过柔和的阴影表现突出外机的立体结构，让整体渲染效果贴近真实外机的户外安装状态。整个设计完整呈现了家用空调室外机的内外结构组成，可用于产品结构展示、制冷设备原理演示、相关安装场景的可视化搭建等场景，所有结构细节均参考主流家用空调外机的实际设计，保证模型的还原度与结构合理性。
