自助设备投币端硬币接收结构设计

日常接触的自助售货机、无人兑币机、公用投币电话、儿童游艺机这类需要识别硬币投入的设备里，硬币接收器是直接对接用户操作的前端核心部件，所有投币动作的第一步都要经过这个结构完成硬币导入、初步卡位，后续的识别、分拣、退币动作都要建立在这个前端结构的尺寸精度基础上。这次的结构设计完全围绕实际安装场景的边界尺寸展开，没有做内部识别模块的冗余建模，重点把外部安装配合的所有尺寸做了精准还原，方便做整机结构布局的工程师直接调用，不用再反复核对安装位的干涉问题。

从实际使用场景来看，这个部件的安装位一般是在自助设备的前面板区域，正面要预留投币口的操作空间，背面要和内部的硬币识别模块、导币槽做对接，所以设计的时候首先确定了正面安装法兰的轮廓尺寸，法兰上的固定卡扣位置完全匹配市面主流自助设备的面板开孔标准，安装时不需要额外做开孔修改，直接卡入前面板的预留位就能完成初步固定，侧面的定位凸台是用来和内部机架做限位的，避免设备运输或者使用过程中出现部件移位，导致投币口错位的问题。

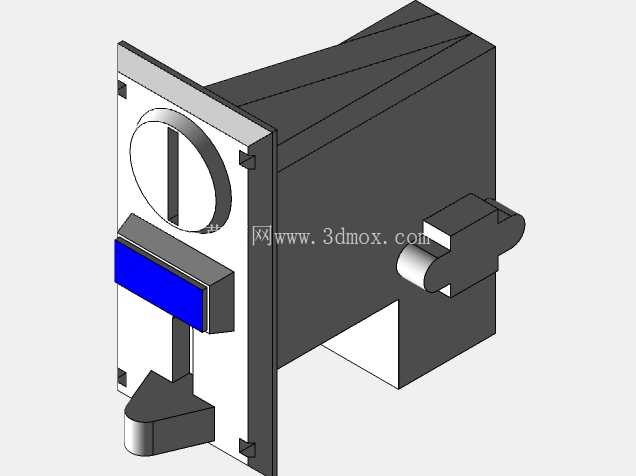

结构的功能逻辑上，正面的长圆形投币入口做了导向斜角处理，用户投币时不需要刻意对准孔位，硬币顺着斜角就能滑入内部通道，入口下方的蓝色标识块是投币方向提示位，实际生产中可以做丝印或者嵌件处理，提醒用户正确的投币方向，减少卡币概率。侧面的伸出轴结构是和内部退币机构的联动接口，当识别模块判定为假币或者无效硬币时，退币机构带动这个轴动作，就能把卡在通道里的硬币退回至退币口，不需要额外设计复杂的联动结构，整体传动路径非常短，能大幅降低长期使用后的卡滞故障概率。

设计过程中特意规避了很多新手建模常犯的问题，比如安装面的拔模斜度完全按照铸造工艺的要求做了处理，所有壁厚保持均匀，没有出现局部壁厚突变导致的铸造缩孔缺陷，外部的加强筋位置既不影响内部通道的硬币通行空间，又能提升整个壳体的抗冲击能力——毕竟自助设备大多放置在公共区域，难免会有用户暴力投币或者磕碰的情况，足够的结构强度能减少后期的维护更换成本。背面的楔形腔体是为了适配内部识别模块的安装空间，腔体内部做了平整处理，没有多余的凸台或者筋位，方便识别模块的快速拆装，后期维护时不需要把整个接收器从面板上拆下来，就能直接抽出内部模块做检修，大幅降低运维的时间成本。

尺寸边界上，整个部件的正面投影尺寸控制在常规自助设备面板的标准安装区间内，背面的伸出长度不会占用过多设备内部的走线空间，底部的导向斜角能让落入的硬币顺着角度滑入后续的导币通道，不会在腔体内出现积币的情况。很多工程师在做整机设计的时候，往往会忽略这类前端部件的安装细节，要么是预留的安装空间和实际部件尺寸不符，要么是没有考虑后期维护的拆装空间，导致打样后才发现干涉问题，浪费开模和打样的成本，这个模型把所有外部安装配合的特征都做了1:1还原，不管是做铸造模具的结构设计，还是做自助设备的整机布局，都可以直接调用参考，不需要再反复测量实物尺寸，能有效缩短前期的设计周期。另外结构上所有的棱角位置都做了小圆角处理，既符合铸造工艺的生产要求，避免出现应力集中的问题，也能避免安装或者维护时划伤操作人员，细节处理完全按照量产件的标准来做，不是只做外观示意的概念模型。
