重载斜置式滚筒承载滚轮台结构设计

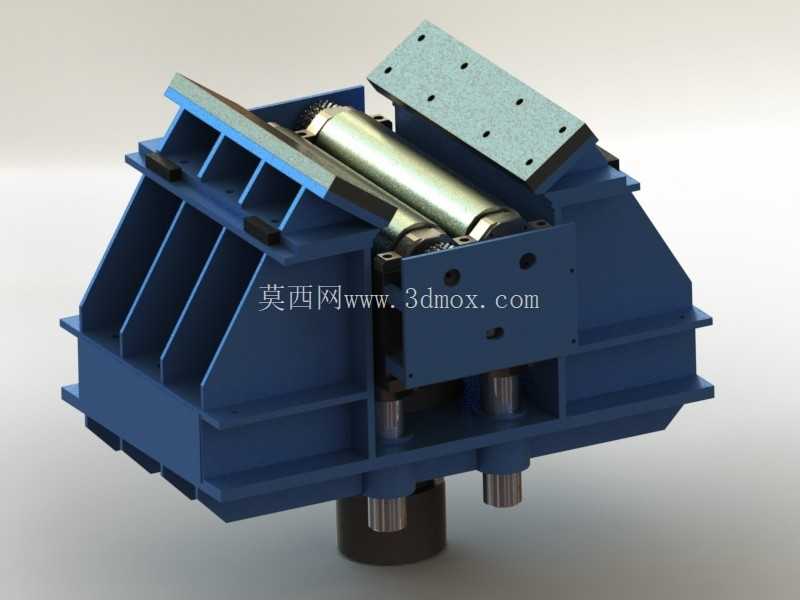

　　这款滚轮台主要面向铸造生产线的工件转运、工位承载环节设计，适配压铸、重力铸造等工序中高温铸坯、重型模具组件的工位承托与短距离滑移输送需求，在铸造车间的清砂、切边、检测等相邻工位间，可作为过渡承载单元替代固定式刚性工作台，减少工件吊装移位的频次，降低重型工件吊装过程中的磕碰风险与作业等待时间。从结构布局来看，整体采用斜置式承载面设计，承载面板设置有均匀排布的安装孔位，可根据待承载工件的外形尺寸加装定位挡块、防滑衬垫或者夹具组件，适配不同轮廓铸件的定位固定需求，避免工件在滚筒滑移过程中出现偏移滑落的问题。

　　主体支撑框架采用箱型肋板焊接结构，多道纵向加强肋沿承载受力方向排布，可将滚筒传递的集中载荷均匀分散到底部安装基座，在承受数吨级重型工件的局部压载时，不会出现框架变形、承载面塌陷的问题，框架的焊接坡口均做了应力释放处理，长期受交变载荷作用也不会出现焊缝开裂的情况。核心承载单元采用平行排布的双滚筒结构，滚筒表面做了淬硬处理，表面粗糙度控制在合理区间，既可以保证工件滑移时的顺畅度，又不会因为表面过于光滑导致工件定位失稳，滚筒两端采用带密封结构的滚动轴承支撑，可适配铸造车间多粉尘、高温的作业环境，避免金属碎屑、铸砂进入轴承内部造成卡滞，延长维护周期。

　　底部设置有两个圆柱形导向支撑柱，可配套安装在带升降功能的工位基座上，实现承载面高度的微调，适配不同高度的加工设备进料口高度差，也可配合生产线的节拍需求，完成工件的举升对位动作。安装边界方面，底部基座设置有标准的螺栓安装孔位，可直接通过T型螺栓固定在车间预制的铸铁平台或者混凝土预埋基础上，安装时需保证承载面的水平度偏差控制在允许范围内，避免滚筒受力不均出现偏磨。设计过程中优先考虑了铸造车间的恶劣工况，所有外露金属结构件均做了防锈耐磨涂层处理，承载面板上的衬板采用耐磨非金属材质，既可以避免硬质铸件直接接触金属面板造成磕碰划伤，也可以减少工件滑移时的噪音。

　　在实际应用中，这款滚轮台不仅可以用于铸造工序的工件承载，也可适配重型机械装配、钢板下料转运等场景，作为工件的过渡承载单元使用，当工件放置在滚轮台上时，操作人员可轻松推动重型工件完成轴向位置调整，无需额外借助吊装设备，大幅提升工位作业的效率。结构设计时充分考虑了维护便利性，滚筒组件采用可拆卸式安装结构，当滚筒出现磨损或者轴承损坏时，无需拆解整个主体框架，仅需拆除端部的轴承端盖即可完成滚筒的更换，降低后期维护的成本与停机时间。承载面的倾斜角度经过反复校核，既可以保证工件依靠自重产生的轴向分力辅助滑移，又不会因为角度过大导致工件自行滑移失控，配合端部的可调节限位挡块，可精准控制工件的停留位置，适配不同工序的作业位置要求。
