圆形网板类板材压铸成型模具结构

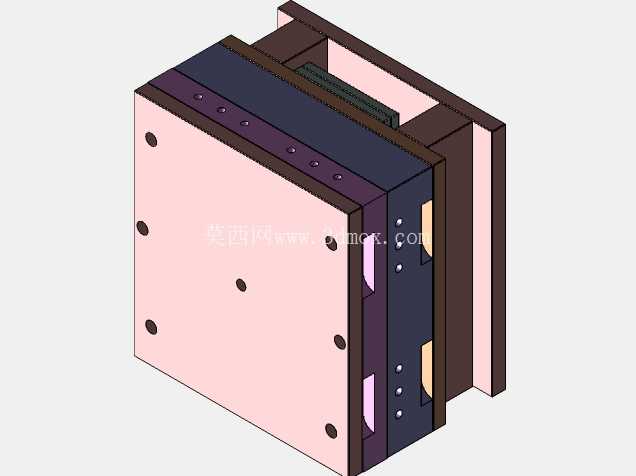

　　这套模具针对带密集栅格孔的圆形网板类板材零件开发，属于压铸成型工装范畴，核心应用场景是批量生产薄壁、带均匀阵列通孔的圆盘类结构件，这类零件常见于流体过滤、物料筛分、设备通风防护、家电进风栅格等工况，成型后零件平面度要求高，栅格孔无飞边、无缺料，孔位一致性直接决定后续装配的适配性。从结构布局来看，整套模采用标准两板模模架配置，上下模座采用带定位销孔的方形模板结构，周向均匀布置的螺栓过孔用于合模后的锁紧，对角设置的导柱导套保证开合模过程的对中精度，避免型腔错位导致的零件壁厚不均问题。

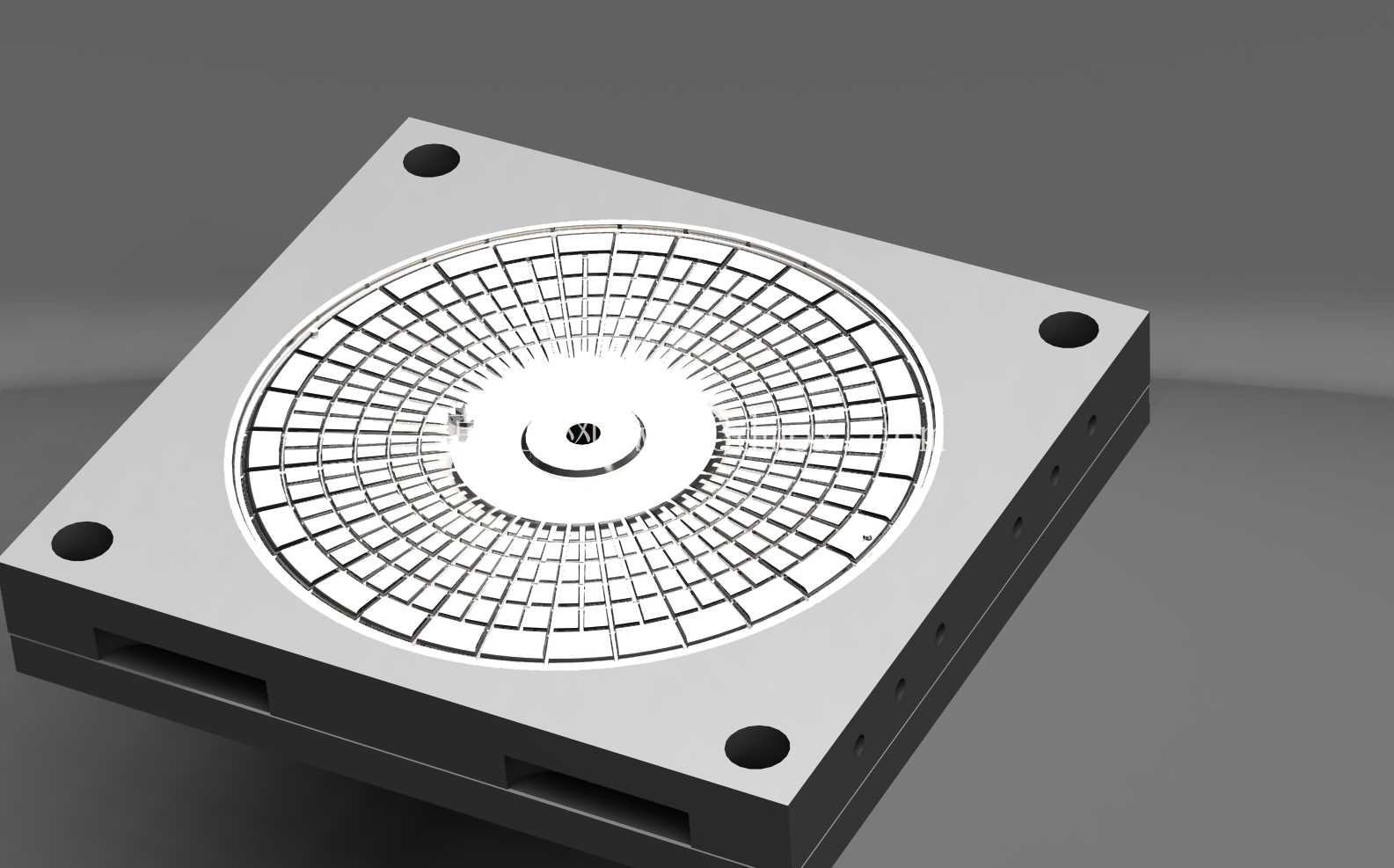

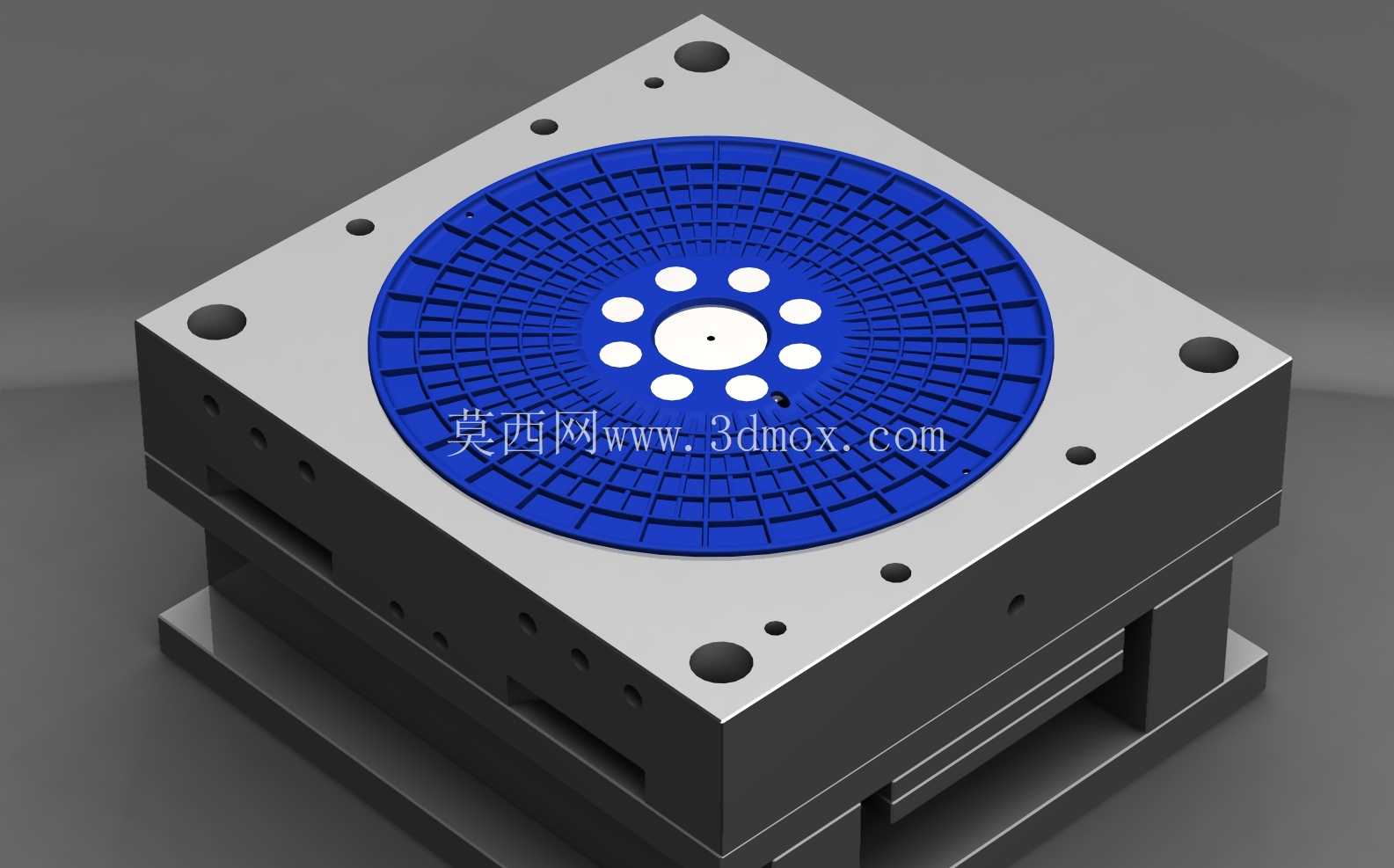

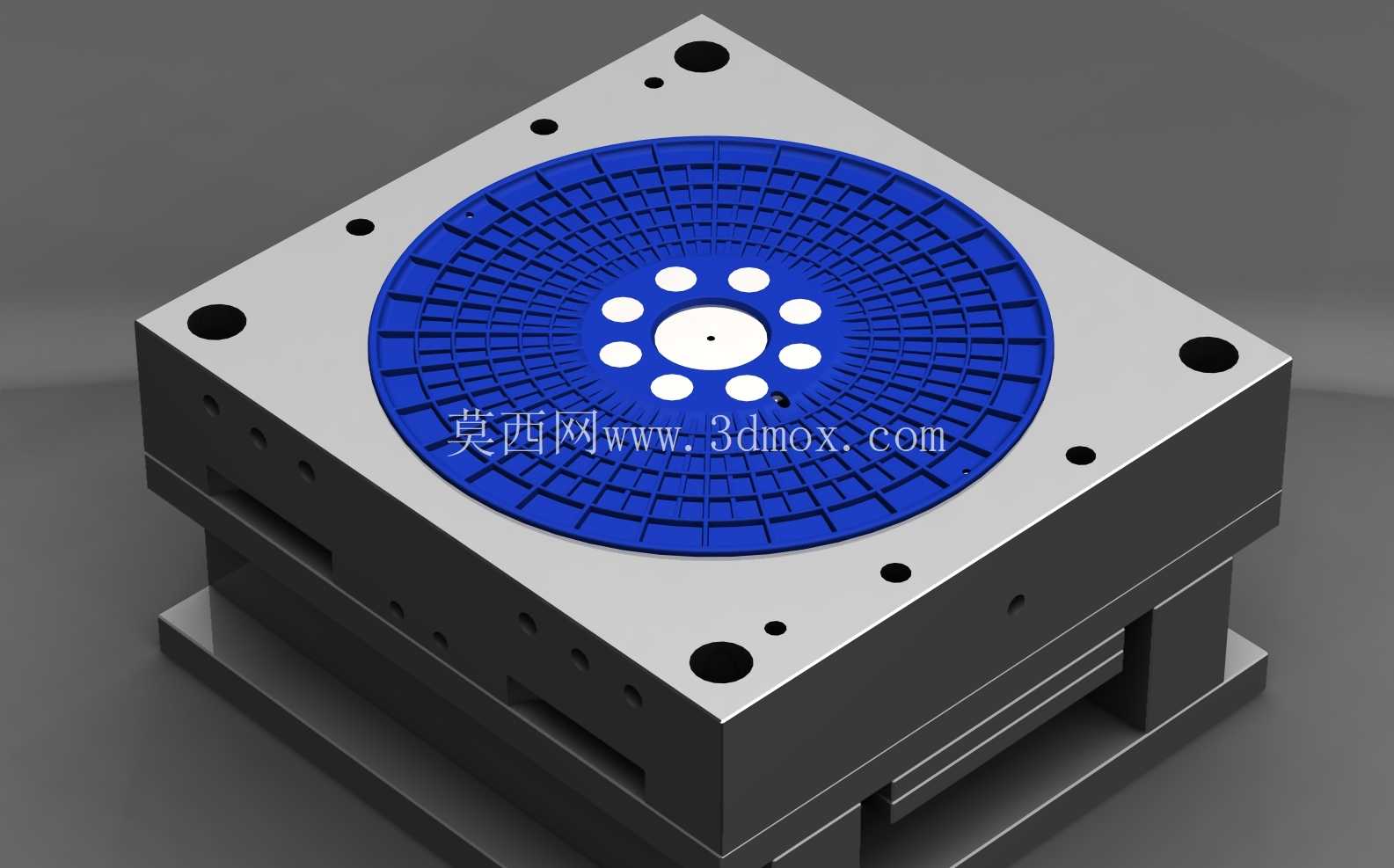

　　成型部分的核心型腔集中在模具中心区域，对应圆形网板的成型面做了分区设计：中心位置设置主浇口套对接位置，熔融金属从中心进胶后沿径向均匀填充整个型腔，避免单侧进胶导致的填充末端冷隔、缺料缺陷；围绕中心浇口周向布置的8个圆形凸台对应零件中心区域的安装定位孔，成型时直接在零件上压出通孔，减少后续二次钻孔的加工工序，同时保证孔位与外圆的同轴度。栅格成型区域采用整体式镶拼结构，密集的栅格槽通过高精度电火花加工成型，镶块与模框的配合间隙控制在0.02mm以内，既保证排气顺畅避免填充困气，又防止飞边产生增加后续去毛刺工作量。

　　模具的冷却系统沿型腔周向环形布置，冷却水道距离成型面的距离保持在15-20mm，保证整个圆盘区域冷却速率均匀，避免零件因冷却不均产生翘曲变形，尤其是薄壁栅格区域，冷却速率过快容易导致脆裂，过慢则会延长成型周期，水道的排布经过热流仿真验证，成型周期内模温波动控制在±5℃范围内。顶出机构采用顶板顶出结构，顶杆均匀布置在零件外沿的非成型区域以及中心浇口余料位置，顶出行程设置为15mm，保证开模后零件能顺利脱离型腔，同时顶杆端面与型腔面齐平，避免在零件表面留下明显顶出痕迹。

　　安装边界方面，整套模具的外形尺寸适配常用200吨卧式压铸机的安装参数，上下模座的安装槽、定位孔位置与设备工作台的T型槽、定位圈尺寸完全匹配，无需额外加装过渡连接板即可直接上机安装；模具的总闭合高度符合设备的最小模厚要求，开模行程预留足够的取件空间，配合机械手取件时不会产生干涉。设计过程中针对栅格区域的填充难点做了专项优化：在栅格末端的分型面位置增设了宽2mm、深0.5mm的排气槽，与模架外部的排气通道连通，快速排出填充过程中型腔内的空气，避免栅格末端出现气孔、填充不满的问题；浇口截面采用扇形过渡设计，从中心浇口到型腔边缘的流道截面逐渐扩大，降低熔融金属的流动阻力，保证金属液能在凝固前快速充满整个栅格区域。另外，模具的易损件均采用快换式镶拼结构，栅格成型镶块、浇口套、导套等磨损后可单独拆卸更换，无需整套模具返修，大幅降低后期维护成本；分型面周边设置了集渣包，容纳填充过程中前端的冷料与杂质，避免冷料进入型腔导致零件内部夹杂缺陷。这套模具的成型精度可达到IT7级，成型后的零件外圆尺寸一致性偏差不超过0.05mm，栅格孔的位置度偏差不超过0.03mm，平面度控制在0.1mm以内，完全满足下游装配的精度要求，适合连续批量生产作业，正常维护条件下模具寿命可达10万模次以上。
