A2不锈钢DIN444标准M6活节螺栓结构

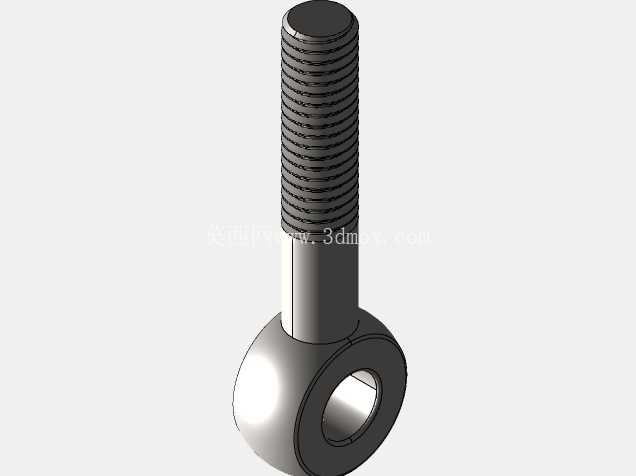

　　这款活节螺栓的铰接孔设计，核心是适配需要频繁拆装、角度微调的连接场景，比如工装夹具的快换压头连接、轻型输送线的张紧调节杆铰接、户外小型设备的可拆卸支撑脚连接，在这些场景里，普通六角头螺栓无法实现销轴式的铰接转动，活节结构可以让被连接件在一定角度范围内自由摆动，抵消装配误差带来的附加应力，避免螺栓杆受弯断裂。从结构设计逻辑来看，螺栓头部采用椭圆扁头带通孔的形式，通孔的轴线与螺栓杆轴线垂直，通孔内径与适配的圆柱销采用间隙配合，装配时可以直接穿入销轴完成铰接，不需要额外加工连接耳座的螺纹，降低配套零件的加工难度。

　　杆部的螺纹采用普通公制粗牙螺纹，M6规格的螺纹大径控制在5.97-6mm之间，中径公差符合6g级精度要求，螺纹收尾长度控制在1.5倍螺距以内，避免螺纹过长导致装配时螺母无法压紧被连接件。头部的扁头厚度经过受力校核，当螺栓承受额定轴向拉力时，扁头部分的剪切应力、通孔处的挤压应力都控制在不锈钢材料许用应力的70%以内，不会出现头部拉脱、通孔变形的问题。安装边界方面，这款M6规格的活节螺栓，铰接通孔的直径为6mm，适配直径6mm的圆柱销或开口销，头部扁头的最大宽度为14mm，装配时需要在连接位置预留至少15mm的宽度空间，避免头部与周边零件发生干涉；螺栓杆部的光杆段长度根据实际选型确定，光杆部分直径与螺纹大径一致，装配时穿过被连接件的通孔直径建议设计为6.5-7mm，既保证装配顺畅，又不会因为间隙过大导致连接晃动。

　　在实际设备维护场景中，这类活节螺栓经常用于需要经常调整张紧度的部位，比如小型皮带输送机的张紧装置，通过旋转尾部的螺母调整皮带张紧力，同时头部的铰接结构可以自适应张紧支架的角度变化，不会因为支架摆动导致螺栓受附加弯矩；在工装夹具领域，这类螺栓常用于快速夹钳的连接部位，配合开口销可以实现无工具快速拆装，更换夹具压头时只需要拔出开口销就能拆下压头，大幅缩短换型时间。材料选用A2不锈钢，也就是常说的304不锈钢，具备良好的防锈能力，可以在潮湿环境、普通户外环境下使用，不需要额外做表面防锈处理，适合食品加工设备、户外小型设施、化工周边轻型设备的连接场景，不会因为锈蚀导致铰接部位卡滞、无法拆卸。

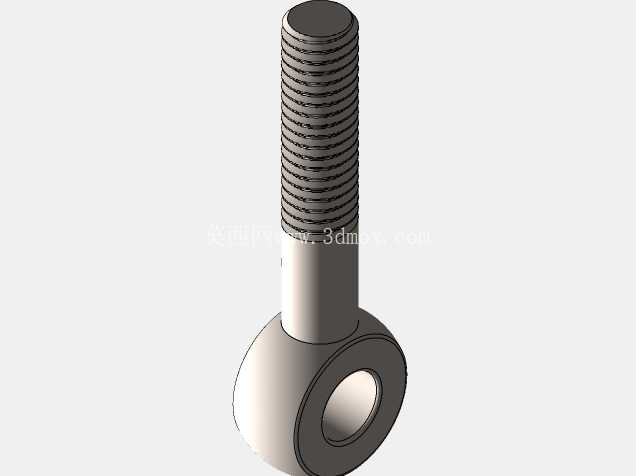

　　建模过程中，螺纹部分采用精确的牙型轮廓扫描生成，还原真实螺纹的牙型角、螺距参数，头部的铰接孔边缘做了0.2mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员或者割坏配套的密封件；头部与杆部的过渡位置采用圆角过渡，降低应力集中系数，提升螺栓的疲劳强度，在承受交变载荷的场景下不容易出现断裂问题。需要注意的是，这类活节螺栓的主要承载方向是轴向拉力，不适合承受大的径向剪切力，径向载荷主要由穿过头部通孔的销轴承担，选型时需要根据实际承受的拉力、铰接部位的摆动角度范围确定螺栓的长度和光杆段尺寸，避免因为选型不当导致连接失效。在装配时，尾部的螺母拧紧力矩需要控制在合理范围，M6规格的A2不锈钢螺栓，建议拧紧力矩在8-10N·m之间，力矩过大会导致螺纹滑牙或者杆部塑性变形，力矩过小则会导致连接松动，在振动场景下使用时建议搭配防松螺母或者弹簧垫圈，避免螺母自行松脱。
