车间压力机配套指形折弯工装结构

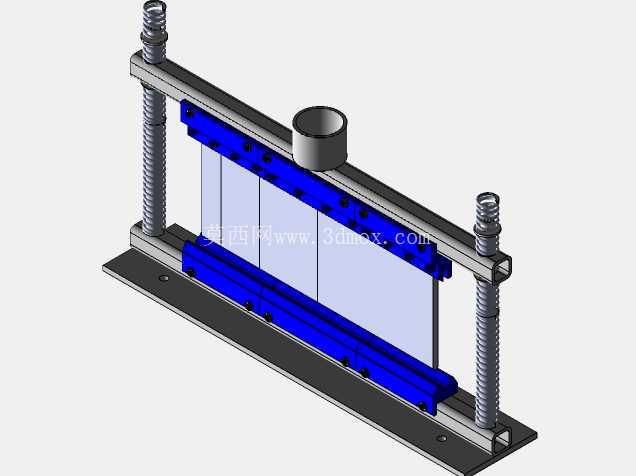

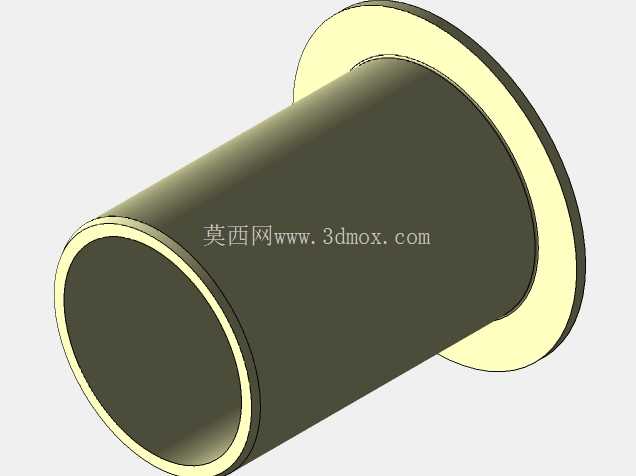

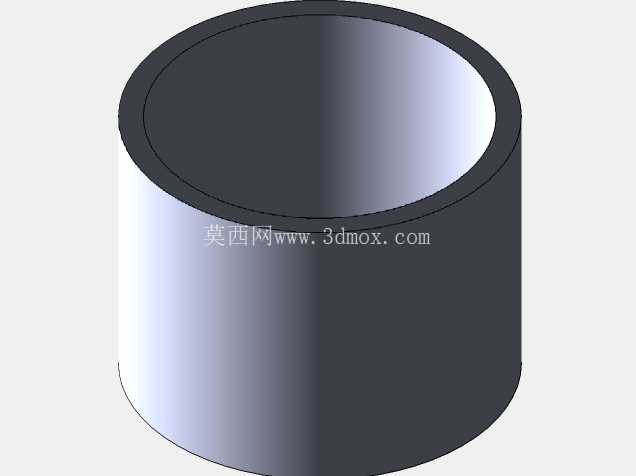

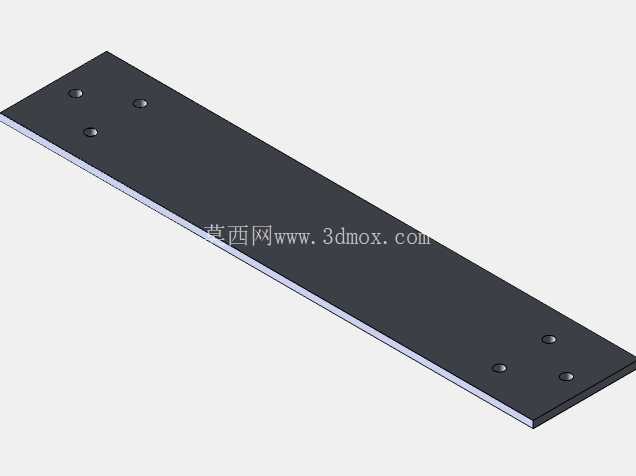

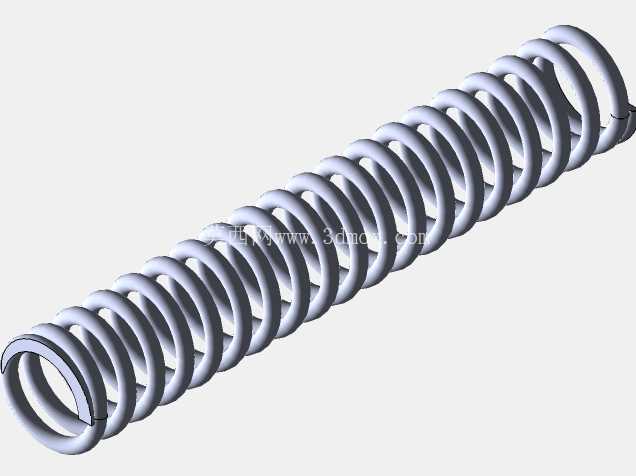

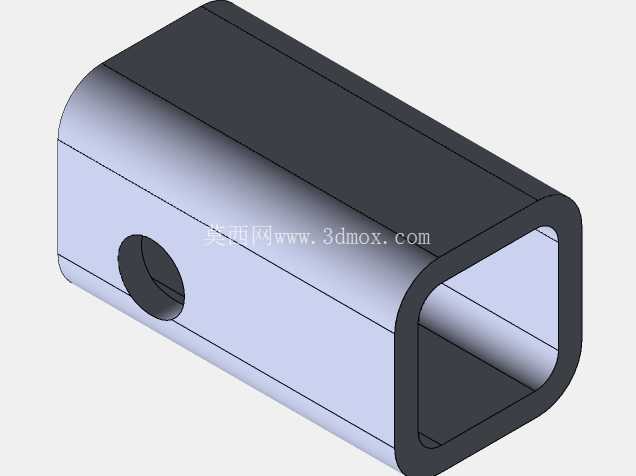

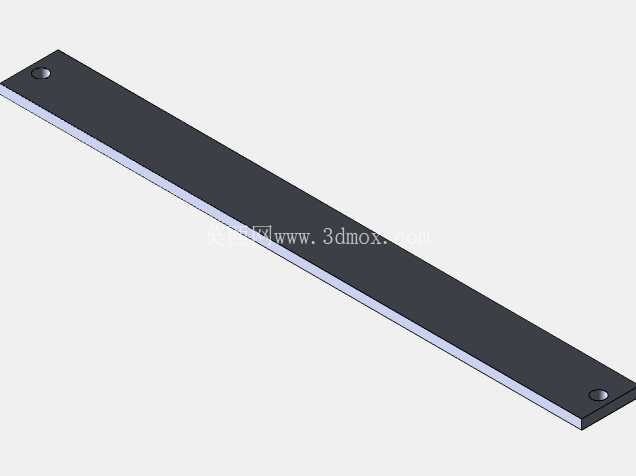

　　这套指形折弯适配结构，是针对常规车间通用开式压力机做的配套成型工装，主要解决小批量多品种钣金折弯工序中，通用折弯模换模成本高、特殊窄边折弯干涉的痛点。从结构布局来看，整套工装采用上下平行导向的框架式设计，两侧的导向立柱采用标准梯形丝杠配套自润滑铜套做导向支撑，既可以承受折弯过程中的偏载力，也能根据待加工板材的厚度快速调整上下模的开合间隙，不需要额外更换模柄连接块就能适配不同吨位的车间现有压力机。

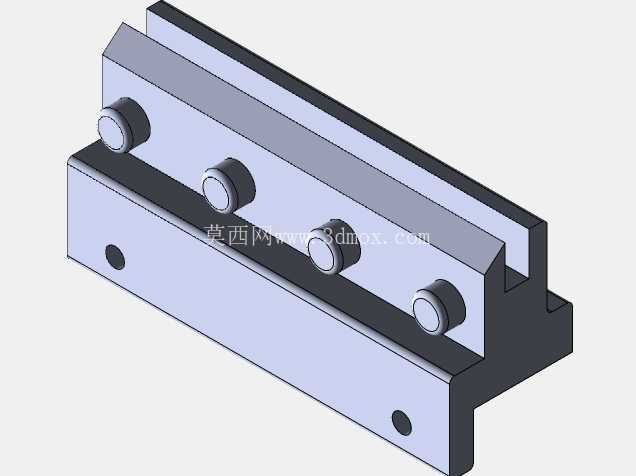

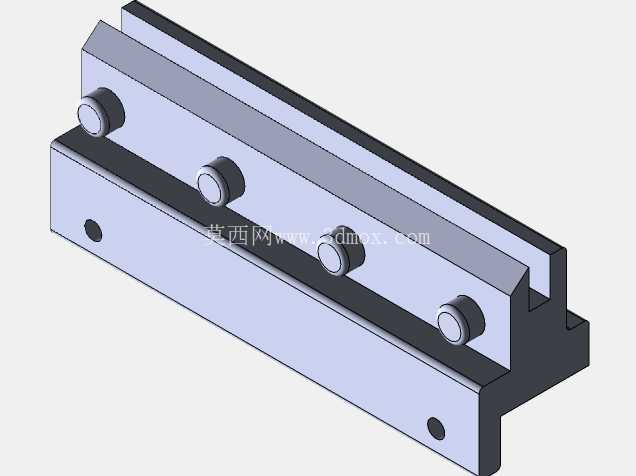

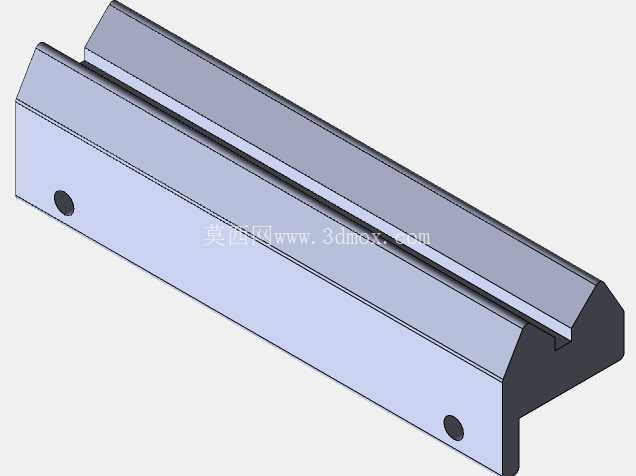

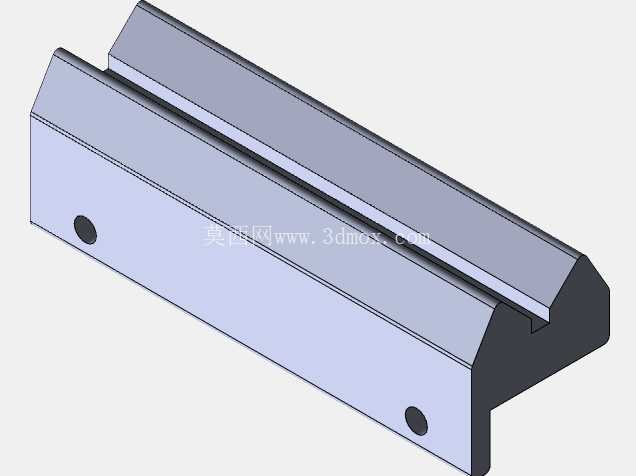

　　上模部分采用分段式指形模块拼接设计，每个指形单元都通过内六角螺栓固定在上模座的T型槽内，操作人员可以根据待折弯工件的折弯长度、折弯边的避让需求，灵活调整指形模块的排布位置，遇到带翻边、凸包的异形钣金件时，只需要拆下对应位置的指形模块就能留出避让空间，不需要重新制作整幅折弯模具，特别适合机加工车间、五金制品厂的小批量定制生产场景。下模部分对应采用分段式V型槽结构，和上模的指形模块一一对应，V型槽的开口角度做了90度标准折弯的通用设计，槽口边缘做了R0.5的圆角过渡，避免折弯过程中在板材表面留下压痕，下模座同样开设了平行T型槽，方便调整下模块的位置和上模对中，模架底部的安装板开有标准U型槽，可以直接通过T型螺栓固定在压力机的工作台上，不需要额外加工过渡连接板，安装时只需要将上模顶部的模柄压入压力机滑块的模柄孔，锁紧压块就能完成安装，整体安装边界控制在常规63吨以下开式压力机的工作台尺寸范围内，不需要对现有压力机做任何改造。

　　从实际使用场景来看，这类指形折弯结构比普通整体折弯模的适配性更强，比如加工配电箱外壳、小型设备护板这类带侧边凸起的钣金件时，普通整体折弯模会因为模体和工件凸起部分干涉，无法完成最后一道折弯工序，而这套指形结构可以在干涉位置留出对应的缺口，直接完成整道折弯工序，减少工件的二次装夹次数。设计过程中，导向立柱的直径做了针对性的强度校核，按照63吨压力机的额定偏载工况计算，立柱的抗弯强度安全系数取到了3.5，能够承受折弯过程中常见的偏载力，不会出现导向卡顿、模架变形的问题；上下模的指形模块都采用了Cr12MoV材质做淬火处理，硬度达到HRC58-62，长期折弯普通冷轧钢板、镀锌板时不会出现模口塌陷、磨损过快的问题。

　　整套结构的导向行程预留了120mm的安全余量，开合最大距离可以容纳100mm高度的折弯工件，既可以完成常规的90度折弯，也可以通过调整指形模块的安装角度，配合不同的下模V槽完成小角度的压死边折弯工序。在实际车间生产中，这类工装不需要专门配置数控折弯机，普通车间现有的曲柄压力机、摩擦压力机都可以配套使用，对于没有高端折弯设备的小型加工车间来说，能够大幅降低异形钣金折弯的工装成本，换模调整时间比普通整体模具缩短60%以上，不需要专业的模具钳工，普通机床操作人员就可以完成模块的调整和换装。结构上的导向部分还加装了防尘毡圈，能够阻挡车间内的金属碎屑、灰尘进入导向铜套内部，减少导向面的磨损，延长工装的整体使用寿命，上下模座的平行度在装配时控制在0.02mm/100mm以内，保证折弯时的角度一致性，避免出现折弯角度两边偏差过大的问题。
