100吨框架式液压机整机结构设计

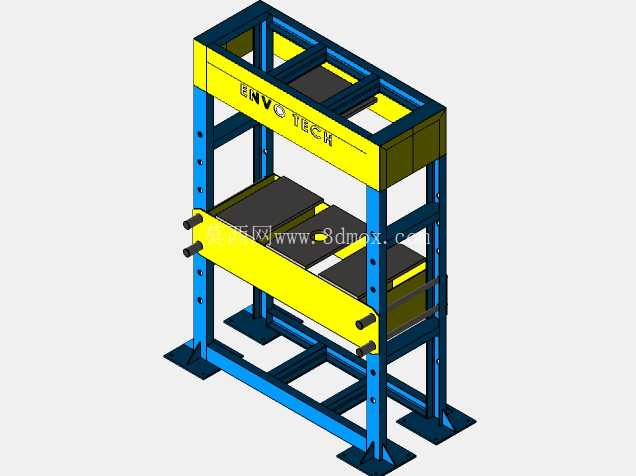

这款100吨规格的框架式液压设备，在中小型金属件成型、零部件压装、型材校直类作业场景中适配性极强，不管是五金加工车间的小批量零件冲压成型，还是机加工产线的轴套类零件过盈压装，或是维修车间的变形构件校直作业，都能稳定输出额定压力完成工序。整机采用双立柱加上下横梁的封闭式框架承载结构，区别于单臂式液压机的偏载局限性，这种对称框架结构在承受100吨满负荷压力时，左右立柱受力均匀，不会出现单侧应力集中导致的机架变形问题，能长期保证压头的运行垂直度，避免压装作业中出现工件偏斜、压头啃模的问题。

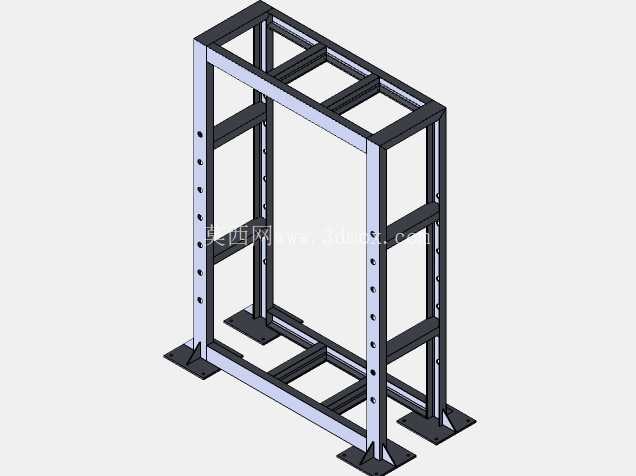

从结构设计逻辑来看，机架主体采用型钢焊接后整体去应力处理的加工工艺，所有焊缝都做了满焊打磨处理，上下横梁的受力接触面都经过铣削精加工，保证安装面的平面度公差控制在0.1mm/m以内，避免安装后出现油缸倾斜、导向卡滞的问题。压头的导向采用立柱配合导向套的结构，导向套选用耐磨铜基合金材质，预留了合理的配合间隙，既保证压头上下运行的顺畅度，又能抵消小范围的偏载力矩，保护油缸活塞杆不受径向力损伤。设备的作业台面预留了标准的T型槽安装位，可根据不同的作业需求快速更换模具、工装夹具，不管是安装冲压成型模，还是定制压装工装，都能通过T型螺栓快速固定，不需要额外在台面上钻孔攻丝，大幅降低工装切换的时间成本。

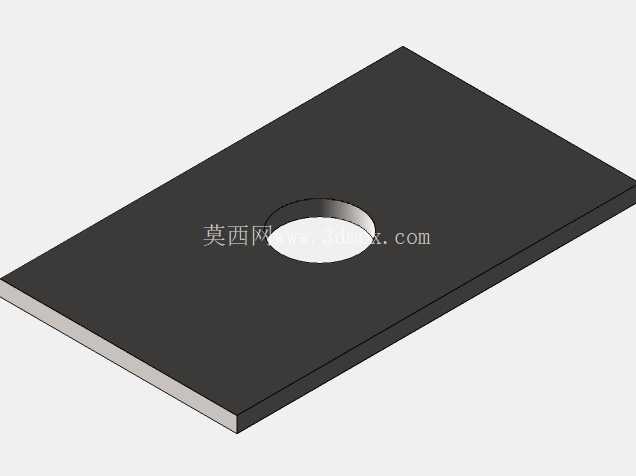

在安装边界方面，整机底部采用方形地脚板结构，每块地脚板上都预留了地脚螺栓安装孔，安装时只需要按照机架的地脚孔位浇筑混凝土基础，预埋对应的地脚螺栓即可完成固定，不需要额外做复杂的减震基础，因为框架式结构本身的刚性足够，满负荷作业时的振动幅度极小。设备的侧面预留了液压站、电控箱的安装接口位置，可根据车间的布局情况选择左侧或者右侧布管布线，不会因为管线走向问题影响设备的操作空间。压头的行程限位采用硬限位加电气限位双重保护结构，硬限位块安装在立柱的对应位置，可根据不同的作业行程调整安装高度，当电气限位出现故障时，硬限位块能直接阻挡压头继续下行，避免出现油缸超行程损坏、模具压溃的安全事故。

实际作业过程中，这款设备的开口高度、行程参数都适配绝大多数中小型零部件的加工需求，不管是厚度50mm以内的钢板冲裁、成型，还是直径100mm以内的轴类零件与轴承、轴套的过盈压装，或是长度1米以内的型材校直作业，都不需要额外改装设备即可直接使用。机架的侧面预留了安全光栅的安装螺孔，后期如果需要升级安全防护配置，不需要在机架上重新焊接、钻孔，直接利用预留的安装位即可固定安全光栅，接入设备的安全回路，实现作业区域的安全防护，避免操作人员误伸入作业区引发安全事故。设备的液压管路全部采用硬管加管夹固定的排布方式，管路走向沿着机架的型钢内侧布置，既避免了作业过程中工件、工装磕碰管路造成泄漏，又让整机的外观更整洁，后期维护时排查管路故障也更方便。

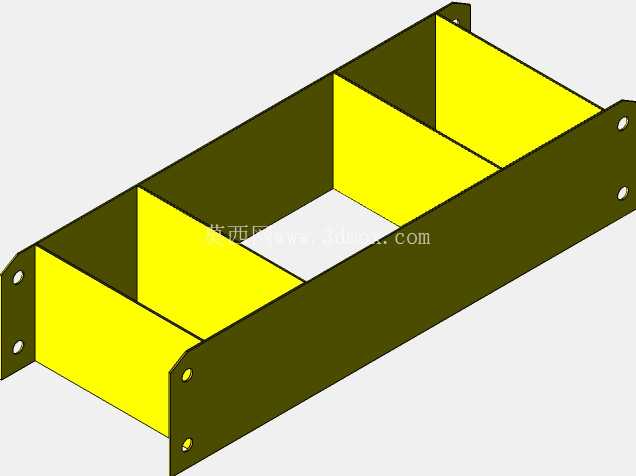

从结构建模的细节来看，所有的连接螺栓、销轴、导向套等易损件都采用了标准化选型，后期维护更换时不需要定制非标零件，直接采购对应规格的标准件即可完成更换，大幅降低设备的后期维护成本。上下横梁的受力位置都做了加强筋布置，通过有限元应力分析优化了加强筋的位置和厚度，在保证机架整体刚性满足100吨载荷要求的前提下，尽可能减少了不必要的材料冗余，控制整机的自重，降低运输和安装的难度。压头与油缸活塞杆的连接采用法兰式连接结构，连接螺栓选用高强度等级螺栓，并且做了防松处理，长期反复承受冲击载荷也不会出现连接松动的问题，保证压力输出的同轴度。
