手动台式冲压手压机构结构设计

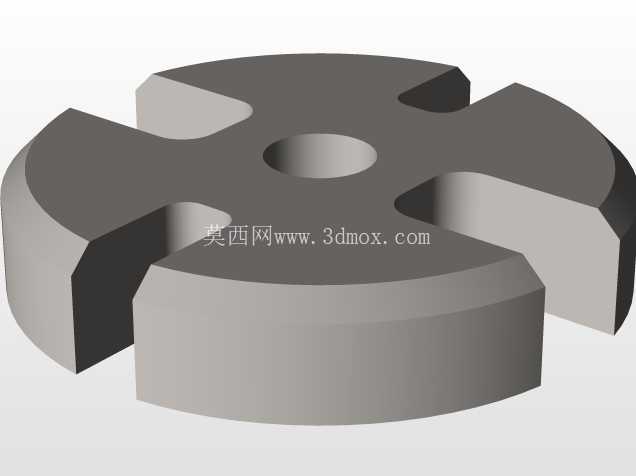

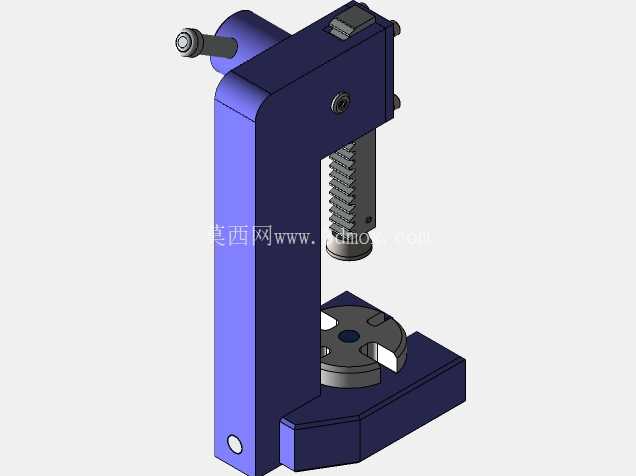

这款手动压装机构属于小型台式手动压力作业设备，整体采用立式C型开式机身结构，这类结构在小吨位手动压装场景中应用极为广泛，常见于电子元器件引脚压合、小尺寸五金件铆接、薄板材冲孔打标、小型轴承与轴套的过盈装配、塑胶件水口冲切等工位，尤其适合小批量试制、教学实训、维修工位的零散压装作业，无需外接气源电源，放置在常规工作台面即可投入使用，对作业场地的配套设施要求极低。

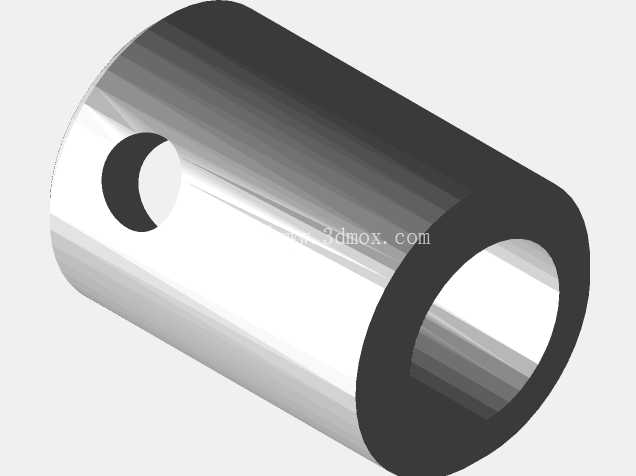

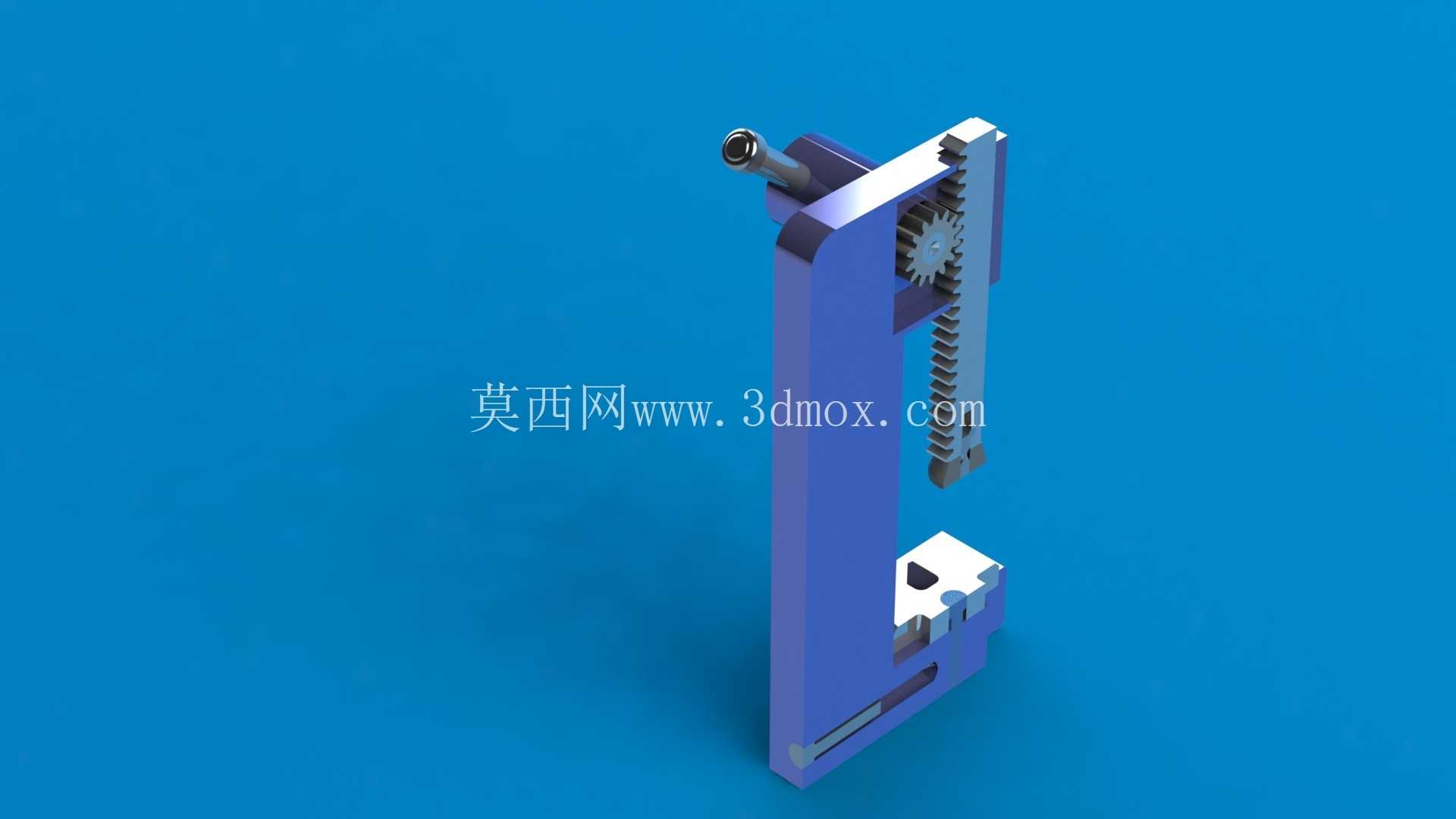

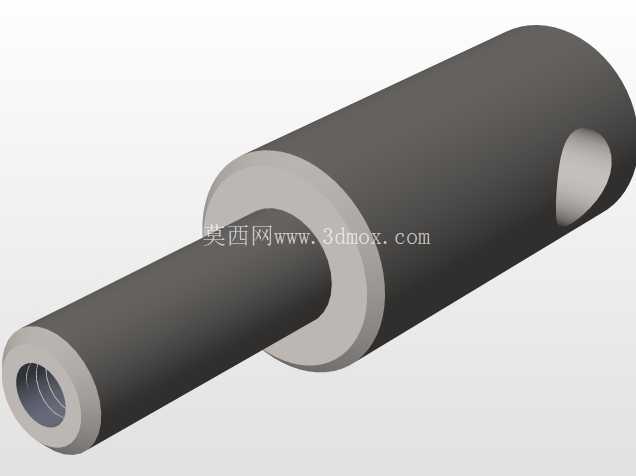

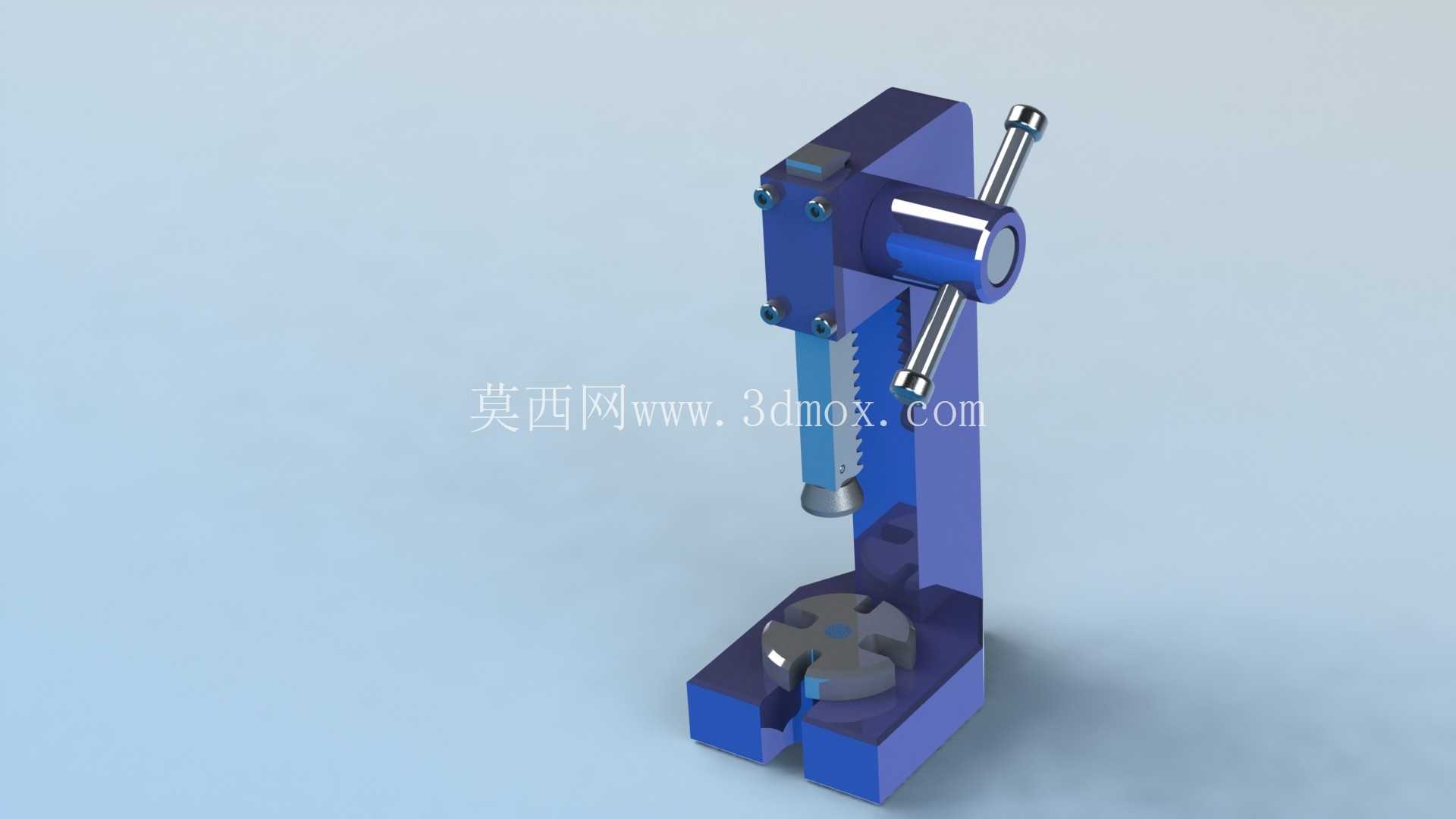

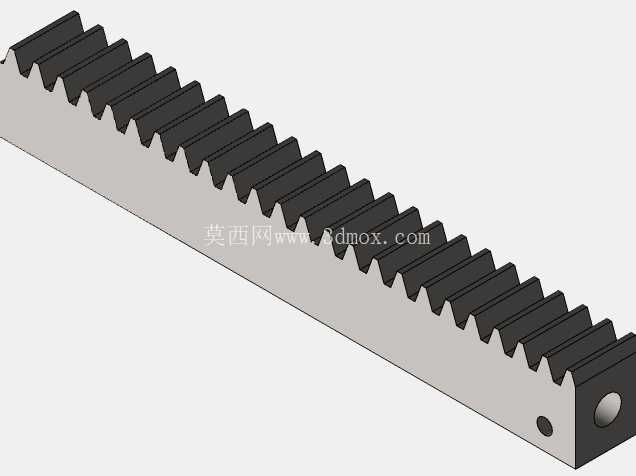

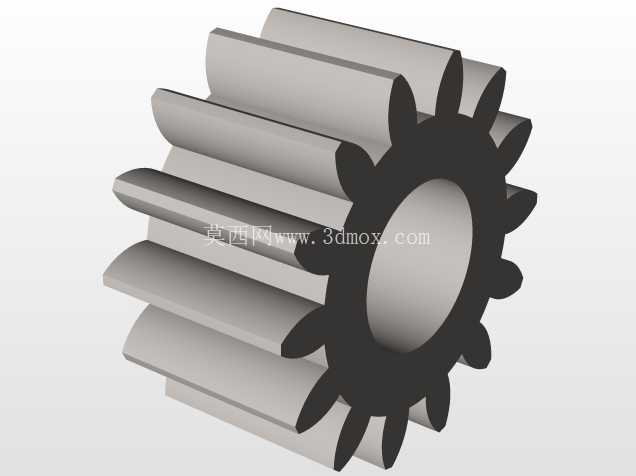

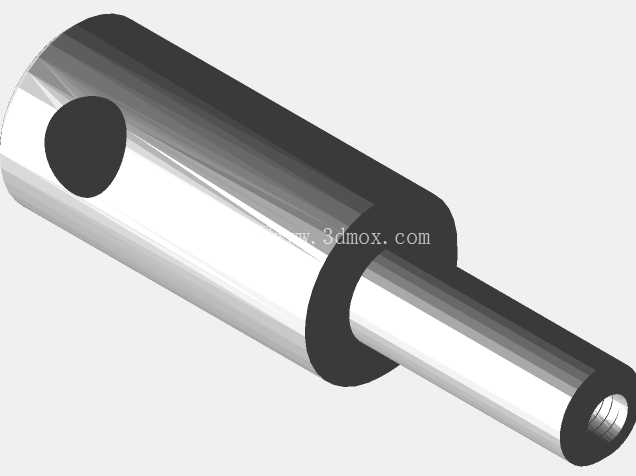

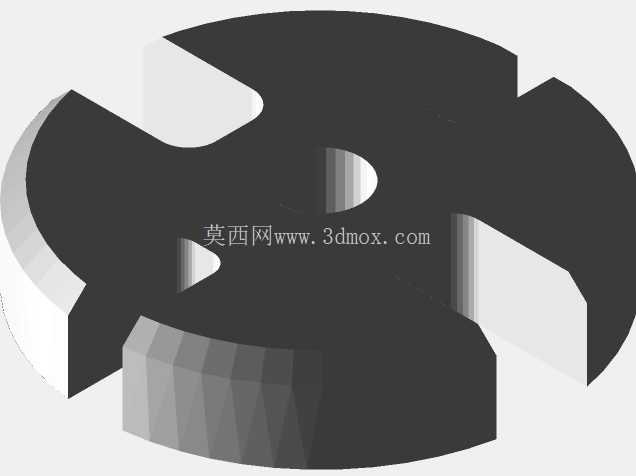

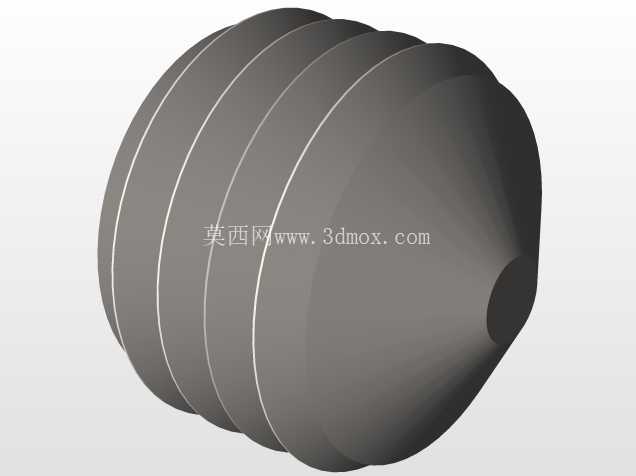

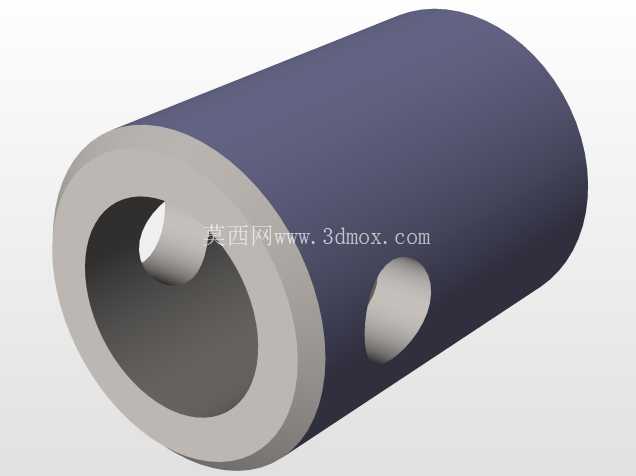

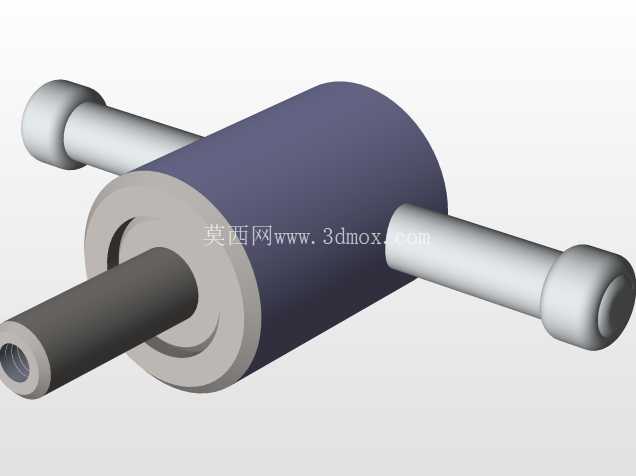

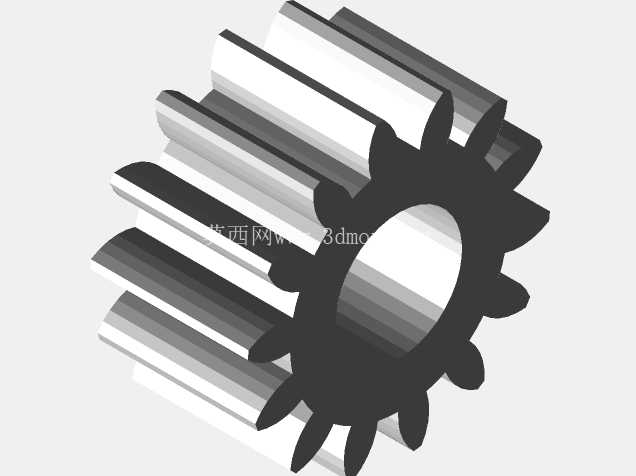

从功能实现逻辑来看，该机构采用齿轮齿条传动结构将手柄的旋转力矩转化为压头的直线往复压装动作，操作时扳动侧面的横向手柄，通过齿轮啮合带动竖直方向的齿条压杆向下进给，完成压装动作后松开手柄，压杆可依靠内置复位结构回到初始上位，操作行程可通过压杆侧方的锁紧螺钉进行上下限位调整，适配不同高度的工件压装需求，避免压头超程损伤工件或设备本身。底座位置设置了带定位槽的工件安装工位，槽型结构可适配不同规格的简易定位夹具，无需复杂装夹即可快速放置待加工工件，压头与压杆采用可拆卸连接结构，可根据作业需求更换平压头、冲孔头、铆接头等不同作业端头，拓展设备的适用场景。

设计层面优先考虑了手动操作的力臂优化，手柄的回转半径经过匹配计算，在常规成年人手扳动力输入下，压头端可输出足够满足小型零件压装、冲切的作用力，同时避免力臂过长导致的设备整体尺寸冗余，也不会因为力臂过短造成操作费力。机身主体采用立式一体化支撑结构，立柱与底座为刚性连接，压装作业时的受力直接通过立柱传递到底座工作台面，C型开口的深度经过尺寸权衡，既保证了可放置工件的最大横向尺寸边界，也控制了压头受力时机身的开口变形量，保证压装作业的位置精度。

安装边界方面，该设备整体占地尺寸适配常规钳工工作台的摆放空间，底座预留了安装固定孔位，可通过螺栓将设备锁紧在工作台面，避免大力度压装时设备出现移位；设备整体高度控制在单人坐姿操作的舒适区间，手柄的操作高度匹配人体手臂自然下垂扳动的作业姿态，长时间操作不易产生疲劳。压杆的竖直运动方向与底座工作面保持严格垂直，保证压装力沿竖直方向传递，避免压装过程中出现侧向分力导致工件压偏、铆接错位等问题。齿条与齿轮的啮合位置设置了防尘护罩结构，避免作业过程中产生的金属碎屑、灰尘进入啮合副造成磨损，延长机构的使用寿命。

在实际产线应用中，这类手动压装机构常作为自动化压装设备的补充，用于小批量定制件的压装作业、样品试制阶段的工艺验证，或是维修工位的零散零件拆装压合作业，相比大型气动、液压压力机，其投入成本低、部署灵活、操作无学习成本，且不存在气动液压设备的管路维护、密封件老化泄漏等问题，对于压装力要求不高的作业场景，具备极高的性价比。结构设计上所有传动部件均内置在机身壳体内部，外露运动部件仅为操作手柄与压头，作业时不会出现运动部件剐蹭操作人员的风险，具备基础的作业安全防护属性。底座的定位槽采用通用T型槽结构，可搭配标准压板、快速夹钳等工装附件，实现异形工件的快速装夹固定，无需针对每个工件定制专用夹具，进一步降低了小批量作业的工装投入成本。
