这款带锯的三维结构还原,首先要明确其核心应用场景集中在小型机加工车间的边角料处理、模具修配现场的临时切料、装配环节的型材截断作业,区别于固定式大型带锯的流水线作业属性,这类便携锯的核心诉求是在无固定工位、物料无法挪动到锯床位置的场景下,完成小尺寸金属型材、棒料、薄壁管件的精准截断,尤其适配模具制造车间里对铸模浇道余料、飞边的现场修整,不需要将重型模具吊装到固定锯切工位,手持设备即可贴近作业面完成切割,大幅减少模具转运的辅助工时。

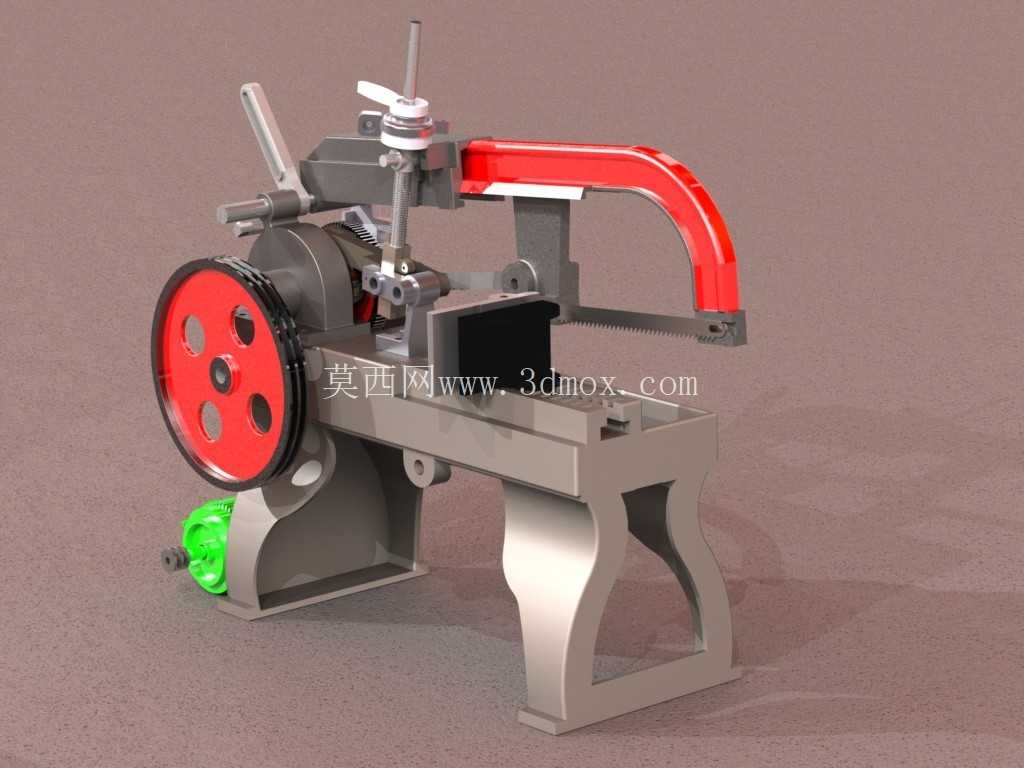

从功能特性来看,该结构采用立式支撑脚配合手持握把的双形态设计,支撑脚展开时可将设备稳定放置在工作台面,作为小型台式锯使用,适配小批量规整料的连续切割;握持握把时可切换为手持作业模式,针对异形构件、大型装配件上的多余结构进行悬空切割,双形态切换不需要额外拆装配件,依靠支撑脚的铰接限位结构即可快速锁定状态。锯切动力传递路径上,模型还原了带轮的张紧调节结构,两个主从动带轮的中心距可通过侧边的调节旋钮微调,保证锯带在不同切割负载下始终保持合适张紧力,避免锯带打滑、跑偏甚至断裂的问题,张紧行程预留了12mm的调节量,适配不同厚度规格的双金属锯带安装。

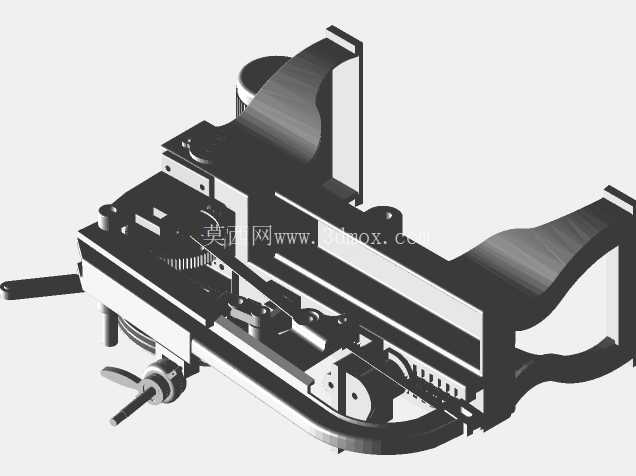

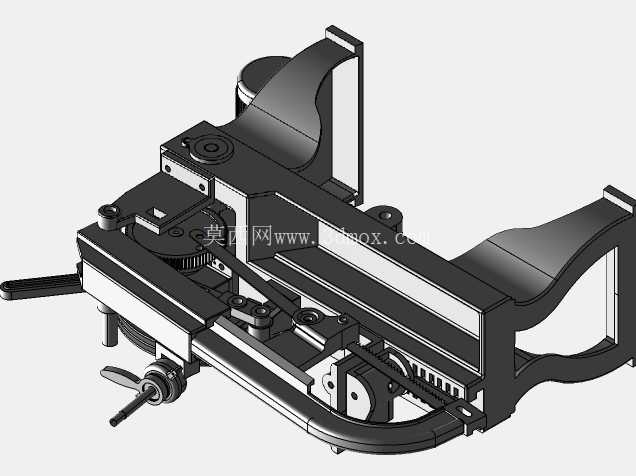

设计思路上,整个机架采用分体式装配结构,主体承力部分为铸造型腔结构,既保证了带轮安装位的刚性,避免高速运转时的共振抖动,又通过空腔设计控制了整体重量,整机手持部分的重量控制在合理区间,长时间手持作业不会产生过度的肢体负荷。握把位置做了贴合手部握持弧度的曲面设计,开关按键布置在食指自然触碰的位置,作业时不需要调整手部姿态即可完成启停操作,符合手持工具的人机工程学要求。锯带的防护罩做了半包围结构,仅预留切割作业段的锯带外露,其余运转部分完全封闭,避免切屑飞溅、锯带意外断裂甩出的安全隐患,防护罩的开合采用快拆卡扣设计,更换锯带时不需要借助额外工具即可掀开防护罩完成操作。
外形尺寸与安装边界方面,该设备整体长宽高控制在380mm*220mm*410mm的范围内,支撑脚展开后底部的支撑跨距为260mm,放置在工作台面时的稳定倾角不小于12度,即使切割过程中施加一定的下压力也不会出现侧翻。锯带的有效切割行程为120mm,可切割的最大实心棒料直径为100mm,最大矩形型材截面尺寸为120mm*80mm,完全覆盖小型模具修配、日常机加工辅助切料的尺寸需求。安装适配层面,带轮的轴承位采用标准深沟球轴承的安装尺寸,维护更换时可直接采购通用标准件,不需要定制特殊规格配件;锯带采用行业通用的13mm宽度规格,耗材采购渠道广泛,不会出现专用耗材采购周期长、成本高的问题。
从结构细节来看,模型还原了工件靠栅的可调结构,靠栅可沿切割平台的滑槽前后移动,通过翼型螺母锁定位置,切割定长料时可快速定位尺寸,不需要每次划线测量,提升批量切割的效率。切割平台的表面做了防滑纹路处理,放置工件时不会出现滑移,保证切割面的垂直度。设备的动力安装位预留了标准电机的安装法兰尺寸,可适配不同功率等级的驱动电机,根据实际切割的材料硬度选择对应功率,切割普通低碳钢型材时选配350W功率电机即可满足需求,切割不锈钢、硬质合金材料时可更换更高功率的电机,不需要改动主体机架结构。
在实际作业适配性上,该结构的重心布置在靠近支撑脚的位置,台式作业时重心落在支撑跨距的中心位置,运行稳定性好;手持作业时重心落在握把的前方位置,作业时只需要施加较小的下压力即可控制进刀量,不会出现设备抬头、打滑的问题。锯带的运行线速度设计为低速大扭矩输出,切割金属材料时不会因为线速度过高导致锯带齿部过早磨损,也不会因为进刀量稍大就出现卡锯停转的问题,针对铸造模具的浇冒口余料切割场景,这类余料往往表面不规整、存在氧化硬皮,低速大扭矩的输出特性可有效应对这类不规则硬面的切割,避免打齿问题。
整个结构的装配逻辑遵循易维护的设计原则,所有的连接紧固件都采用外露式设计,日常维护检查时可快速查看紧固件的松动情况,不需要拆解大量外罩构件;传动部分的润滑注油孔布置在设备外侧,定期维护时可直接加注润滑脂,不需要拆开传动箱。切割过程中产生的切屑通过防护罩下方的排屑口自然下落,不会堆积在带轮与锯带的啮合位置,减少切屑夹带导致的锯带磨损,延长锯带的使用寿命。
