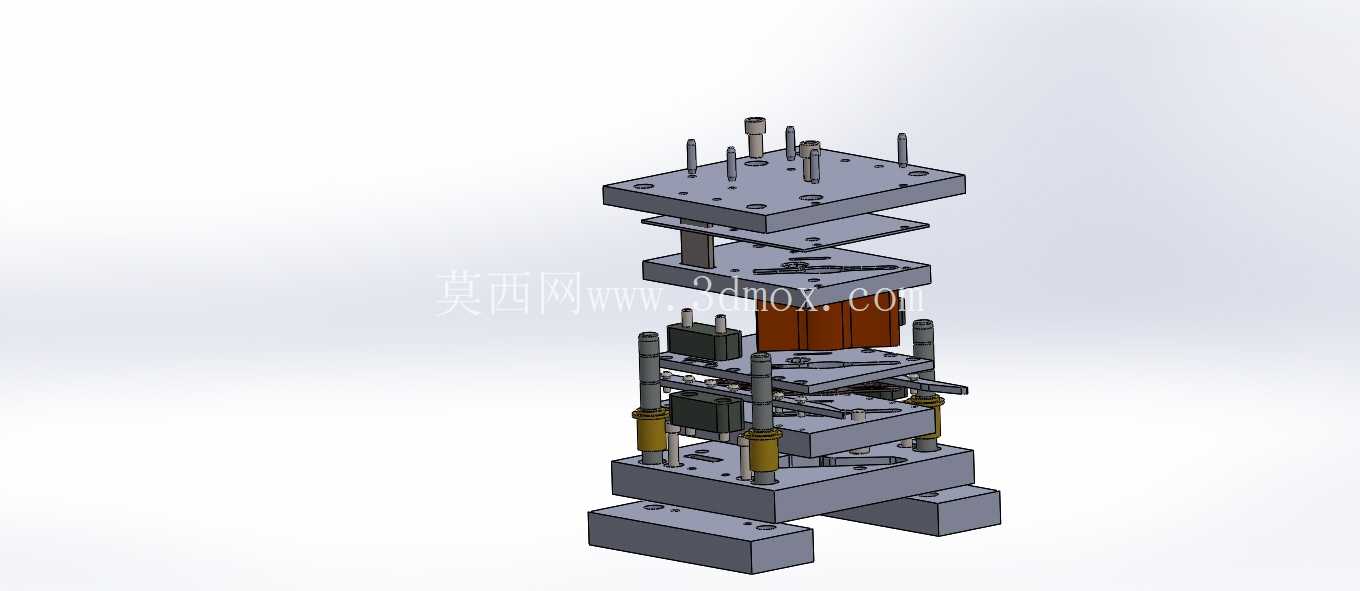

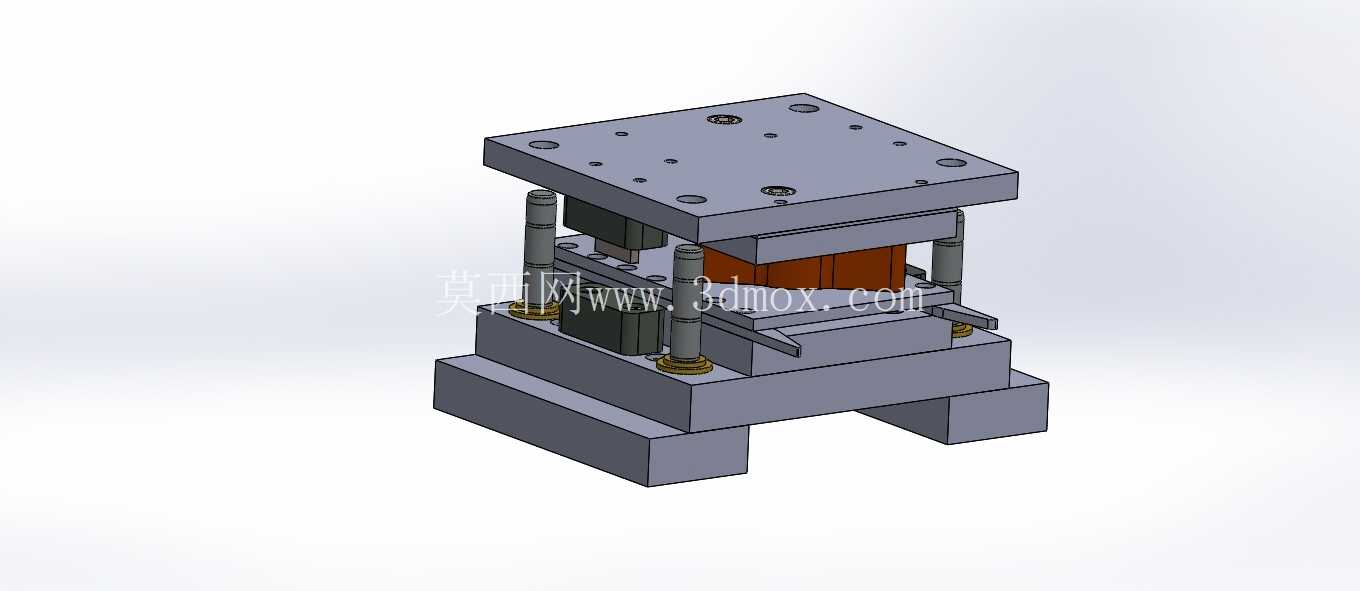

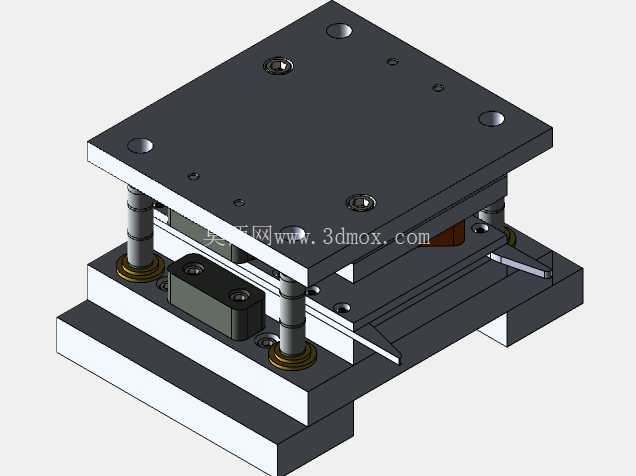

采用Hasco标准组件的立式压铸模具结构

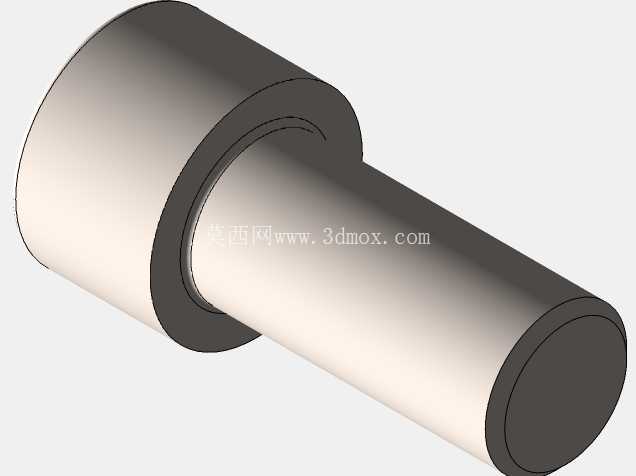

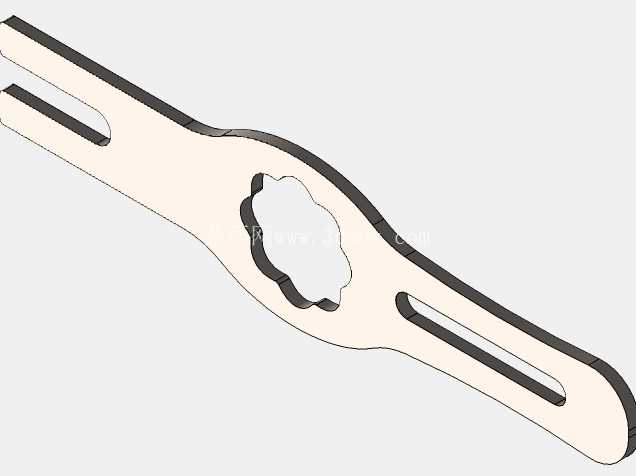

　　这套立式结构的压铸成型模具，主要面向有色金属压铸件的批量生产场景，适配中小型卧式冷室压铸机的安装接口，可完成铝合金、锌合金等低熔点有色合金的型腔充填成型作业，日常多用于生产结构复杂度中等、尺寸精度要求在IT7-IT9级的小型结构件，覆盖汽配小五金、消费电子金属结构件、通用机械小型配件的生产工序。整套模架采用三板式立式布局，上下模座通过四角的导柱导套组件完成合模导向，导柱配套的自润滑铜套可在连续高速合模工况下降低磨损量，避免长期生产后出现合模错位导致的铸件飞边、尺寸超差问题。

　　模架的上下安装板均预留了对应压铸机的T型槽安装孔位，安装时可直接通过T型螺栓完成锁固，无需额外加工转接板，安装基准面的平面度控制在0.02mm以内，可保证合模过程中动定模的平行度偏差不超过0.03mm，避免出现单边锁模力过大导致的模仁塌陷、溢料问题。设计阶段直接选用Hasco标准系列的模架组件与导向、复位零件，所有标准件的安装尺寸完全符合Hasco的供货规范，生产过程中如果出现导套磨损、复位弹簧失效等易损件故障，可直接采购对应规格的标准件快速更换，无需单独测绘加工备件，大幅缩短模具的停机维护时间。

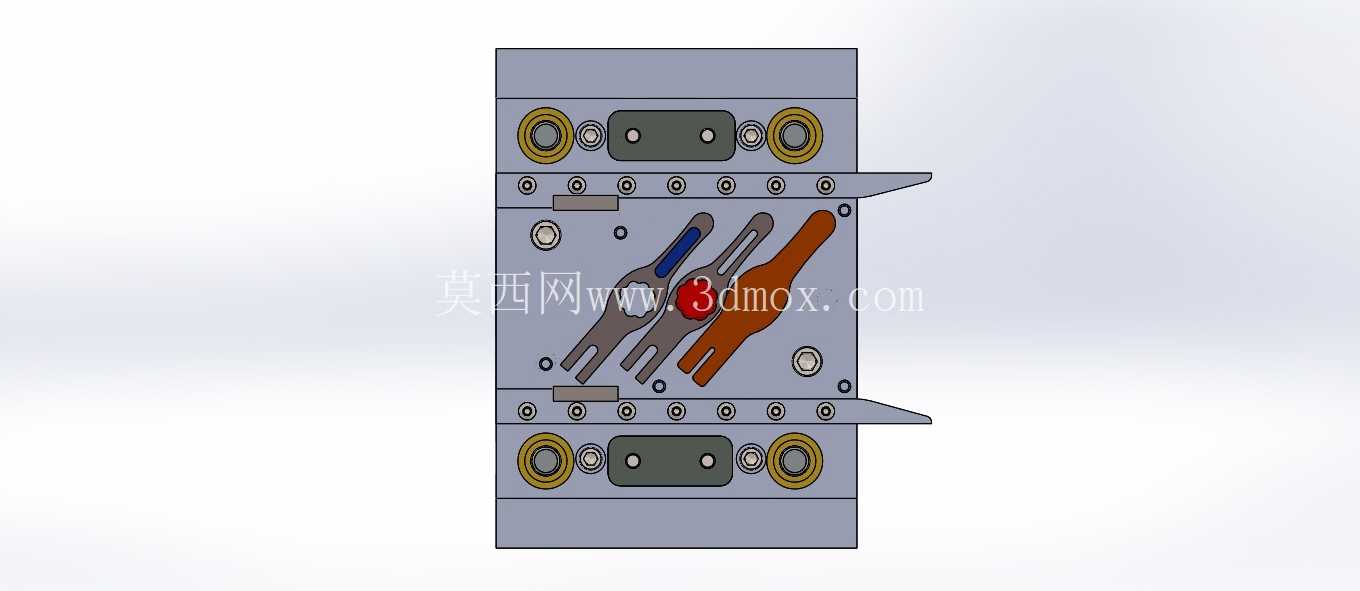

　　模仁部分采用镶拼式结构，将成型型腔拆分为多个独立镶块，既可以在局部型腔出现磨损、烧蚀时单独更换镶块，降低模具维修成本，也能在模仁加工时通过拆分结构减少深腔加工的难度，提升型腔的加工精度与表面质量。浇注系统设置在定模侧，横浇道与内浇口的截面尺寸经过充填仿真校核，可保证金属液在型腔内的流动平稳，避免出现卷气、夹渣等压铸缺陷，溢流槽与排气槽布置在型腔末端的金属液最后充填位置，可有效排出型腔内的空气与冷污金属，提升铸件的内部致密性。动模侧设置有顶出机构，通过复位杆与压铸机的顶出杆配合完成开模后的铸件顶出动作，顶杆的排布位置避开铸件的外观面与装配基准面，避免顶杆痕迹影响后续的装配与表面处理工序。

　　整套模具的合模行程、开模距离均匹配常规中小型压铸机的参数范围，安装时无需对设备进行额外改造，上下模的合模定位除了导柱导向外，还在模仁周边设置了零度精定位块，可在合模终了阶段对动定模仁进行二次精定位，消除导柱配合间隙带来的同轴度偏差，保证铸件的壁厚均匀性控制在±0.05mm以内。冷却水道的布置贴近模仁成型面，水道直径与间距符合压铸模冷却设计规范，可在连续生产过程中将模温稳定控制在合金成型的合理区间，避免模温过高导致的铸件粘模、表面起泡，或是模温过低导致的冷隔、浇不足缺陷。模具的所有外露棱边均做了倒角处理，避免安装调试过程中出现划伤操作人员的安全隐患，吊环孔的设置位置符合模架起吊的重心要求，可保证模具吊装过程中的平稳性，避免起吊时出现倾斜碰撞。
