交流稳压器保持架高轮结构设计

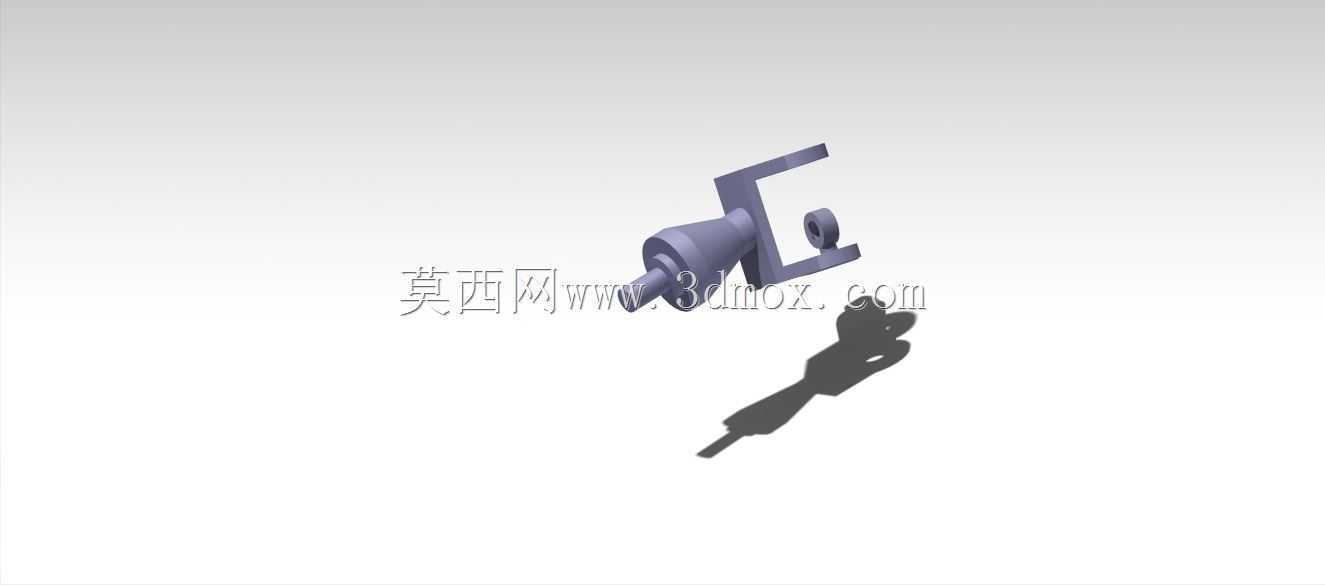

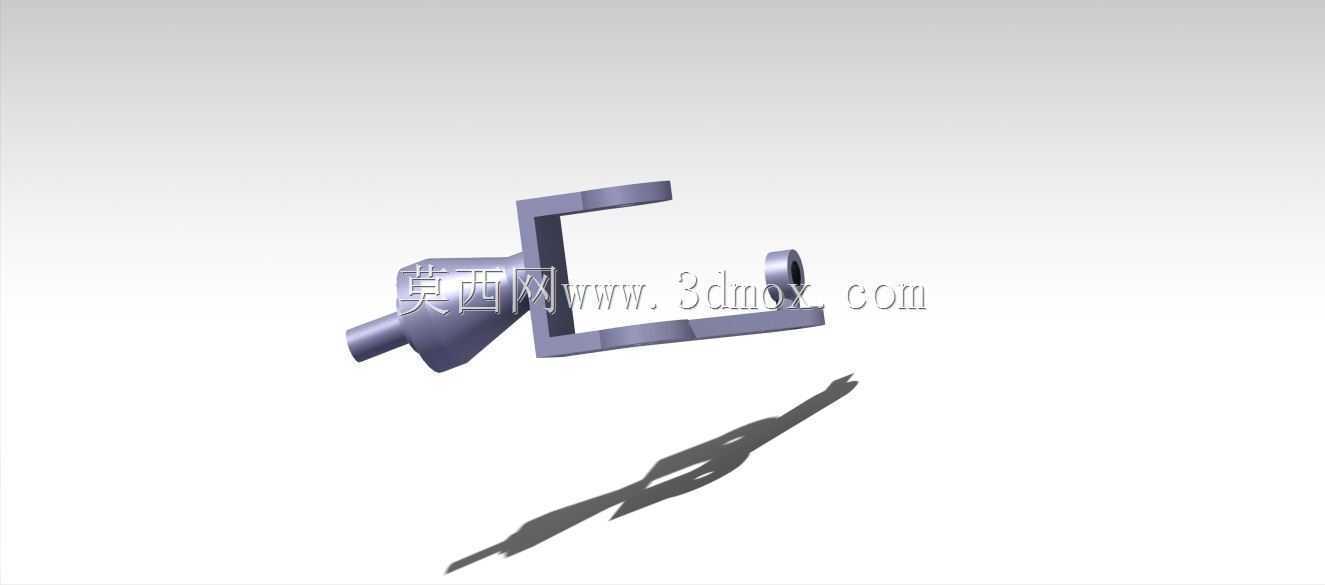

　　交流稳压器内部的传动调节机构中，保持架高轮是承担滑动支撑、行程限位与动作传导的核心小尺寸构件，这类零件的设计精度直接决定稳压器碳刷组件在调压线圈表面的移动平顺性，一旦高轮出现卡滞、偏磨或者同轴度超差，就会导致调压过程出现接触跳火、输出电压波动超差的问题，严重时还会刮伤线圈表层的绝缘漆膜，造成设备短路故障。从结构形态来看，该零件采用一体化轴身加侧置保持架的设计，轮体部分为圆柱回转结构，轴段预留了与保持架安装位配合的定位轴颈，侧伸的保持架臂上开有铰接孔位，可与碳刷架的传动拨杆形成铰接配合，轮体工作时沿稳压器内部的导向导轨做直线滚动，将传动机构的推力平顺传递到碳刷组件上，避免碳刷在移动过程中出现偏斜，保证碳刷与线圈接触面的压力均匀分布。

　　设计阶段首先要匹配稳压器内部的安装边界，轴段的直径需要适配碳刷架安装孔的公差配合，通常选用间隙配合保证转动灵活性，同时配合卡簧槽实现轴向定位，防止轮体在往复运动过程中出现轴向窜动；保持架臂的弯折角度需要严格匹配导轨与碳刷架的相对位置，确保轮体与导轨面完全贴合，避免出现点接触导致的局部应力集中，延长零件的使用寿命。轮体的工作表面粗糙度需要控制在合理区间，过于粗糙会增大滚动阻力导致传动卡滞，过于光滑则容易在长期运行后出现打滑，无法准确传递调压行程，通常工作表面做精车处理即可满足使用需求，不需要额外的表面抛光工序。保持架部分采用弯折成型结构，与轮体轴段的连接位置做了圆角过渡，避免应力集中导致长期往复受力后出现断裂，

　　铰接孔的位置度公差需要严格控制，保证拨杆动作时不会出现别劲的情况，减少传动过程中的空行程，提升调压动作的响应精度。从安装适配性来看，该零件的整体外轮廓尺寸紧凑，不需要额外的安装附件，直接卡入碳刷架的对应安装位即可完成装配，轴向通过卡簧固定，铰接孔与拨杆采用小间隙配合，装配后手动拨动轮体应能灵活转动，无卡滞、松旷的问题。在实际应用场景中，这类保持架高轮不仅适用于接触式交流稳压器的调压传动机构，也可适配其他需要小行程直线滚动支撑、带铰接传动的小型机械结构，比如小型滑动调节工位的限位支撑、低压电器内部的滑动构件导向等场景。设计过程中需要重点校核保持架臂的抗弯强度，因为在调压动作过程中，拨杆的推力会通过铰接点传递到保持架上，若臂厚设计过薄，

　　长期受力后会出现塑性变形，导致轮体偏斜，最终引发传动故障；同时轮体的轴颈部分需要做耐磨处理，因为长期往复转动会造成轴颈磨损，间隙增大后会出现轮体晃动，影响调压精度，通常选用中碳钢做调质处理即可满足耐磨需求，不需要采用昂贵的合金材质，兼顾零件的性能与制造成本。另外，零件的整体重量控制也很重要，过重的高轮会增大传动机构的负载，导致驱动部件的出力需求提升，过轻则容易在快速调压动作中出现跳动，影响接触稳定性，因此在结构设计时，非受力位置可以做适当的减薄处理，在保证结构强度的前提下尽可能降低零件自重。轮体的直径选择需要匹配导轨的行程长度，直径过小会导致滚动圈数过多，加剧磨损，直径过大则会占用过多的内部安装空间，影响其他构件的布局，需要结合稳压器的整体内部空间做综合权衡。保持架上的铰接孔需要做去毛刺处理，避免装配后刮伤拨杆表面，同时孔位的同轴度需要与轴颈保持一致，保证传动过程中力的传递方向始终沿导轨轴向，不会产生额外的侧向分力，减少导轨的偏磨。在实际装配调试中，安装完成后需要手动推动碳刷架全行程移动，检查高轮在整个行程内是否都能与导轨面紧密贴合，有无卡顿、异响的情况，若出现局部卡滞，需要微调保持架的弯折角度，直到整个行程动作平顺为止。这类小型支撑传动零件虽然结构简单，但是属于稳压器调压机构中的易损件，在设计时充分考虑耐磨性能、装配便利性与结构强度，能够有效提升整台稳压器的无故障运行时间，减少后期维护更换的频次。
