大开口精密磨削用工业级虎钳结构

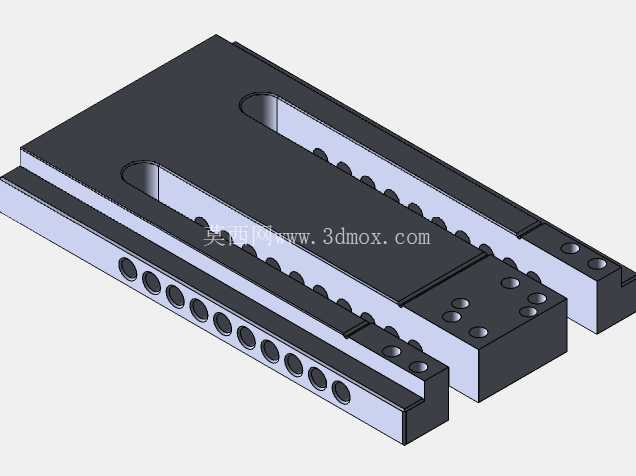

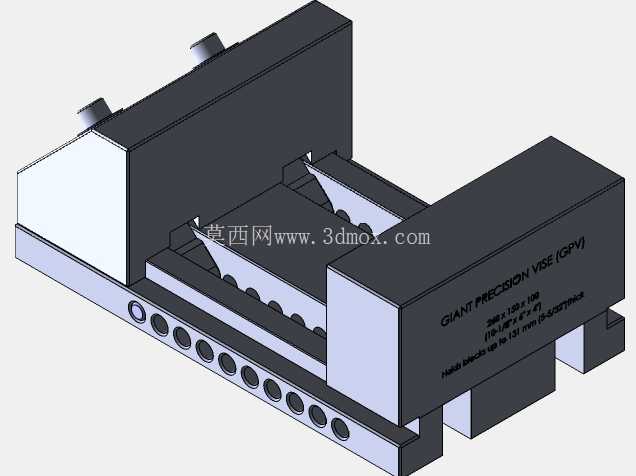

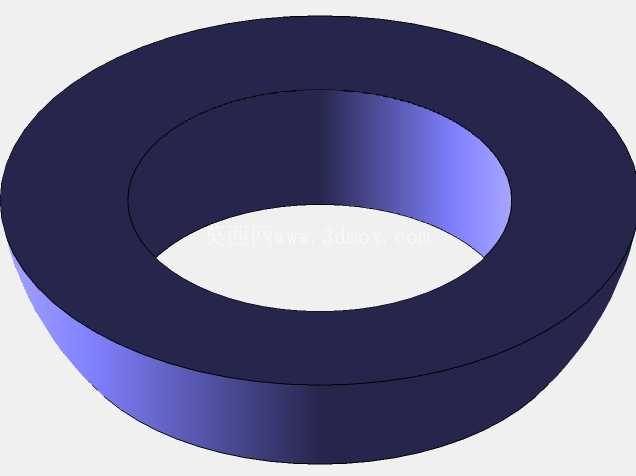

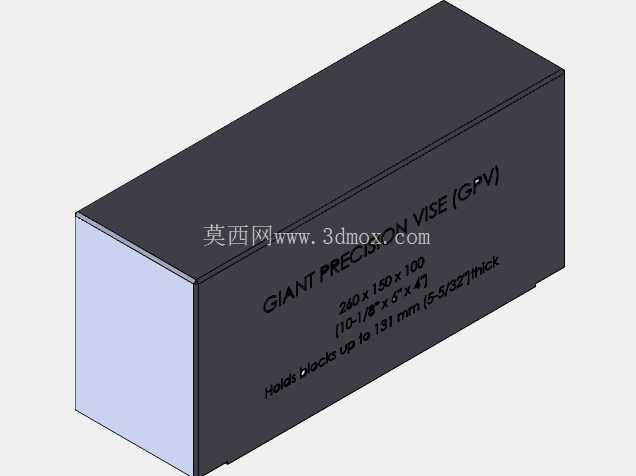

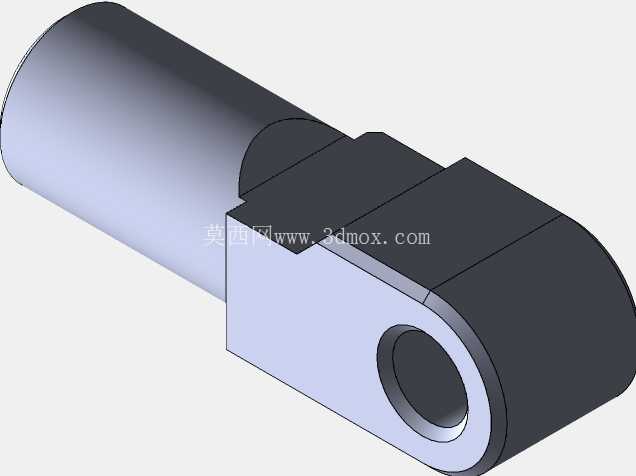

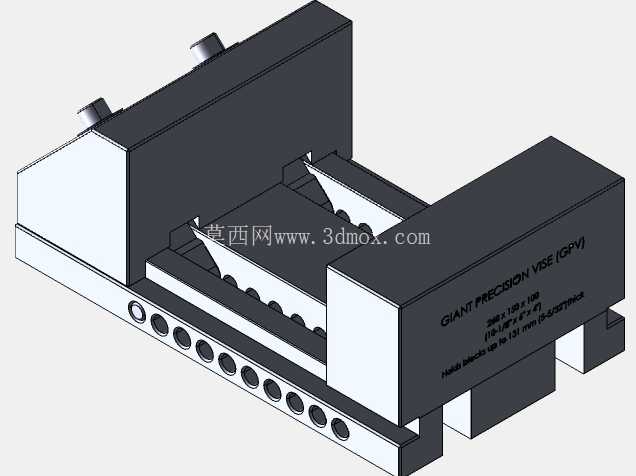

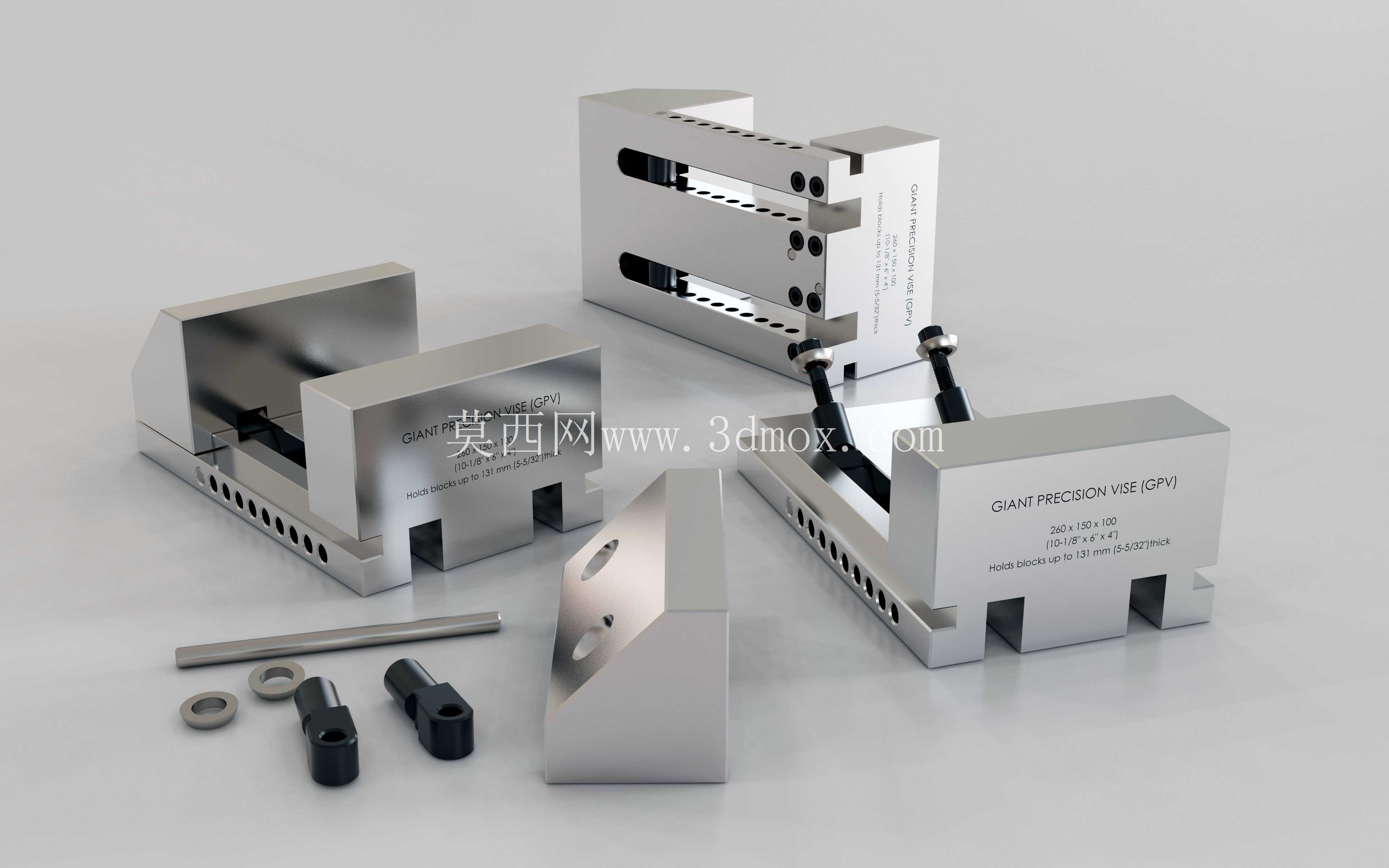

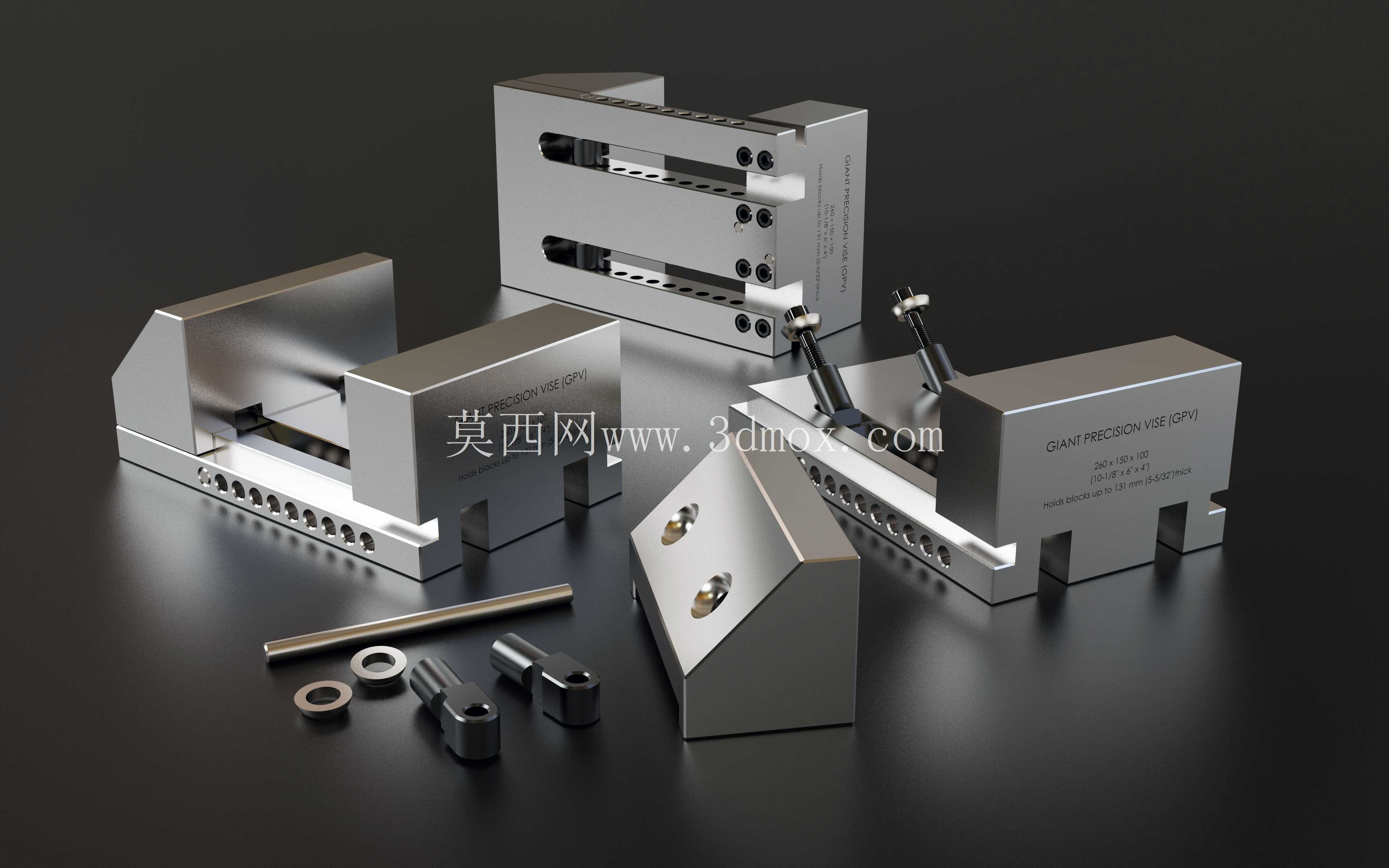

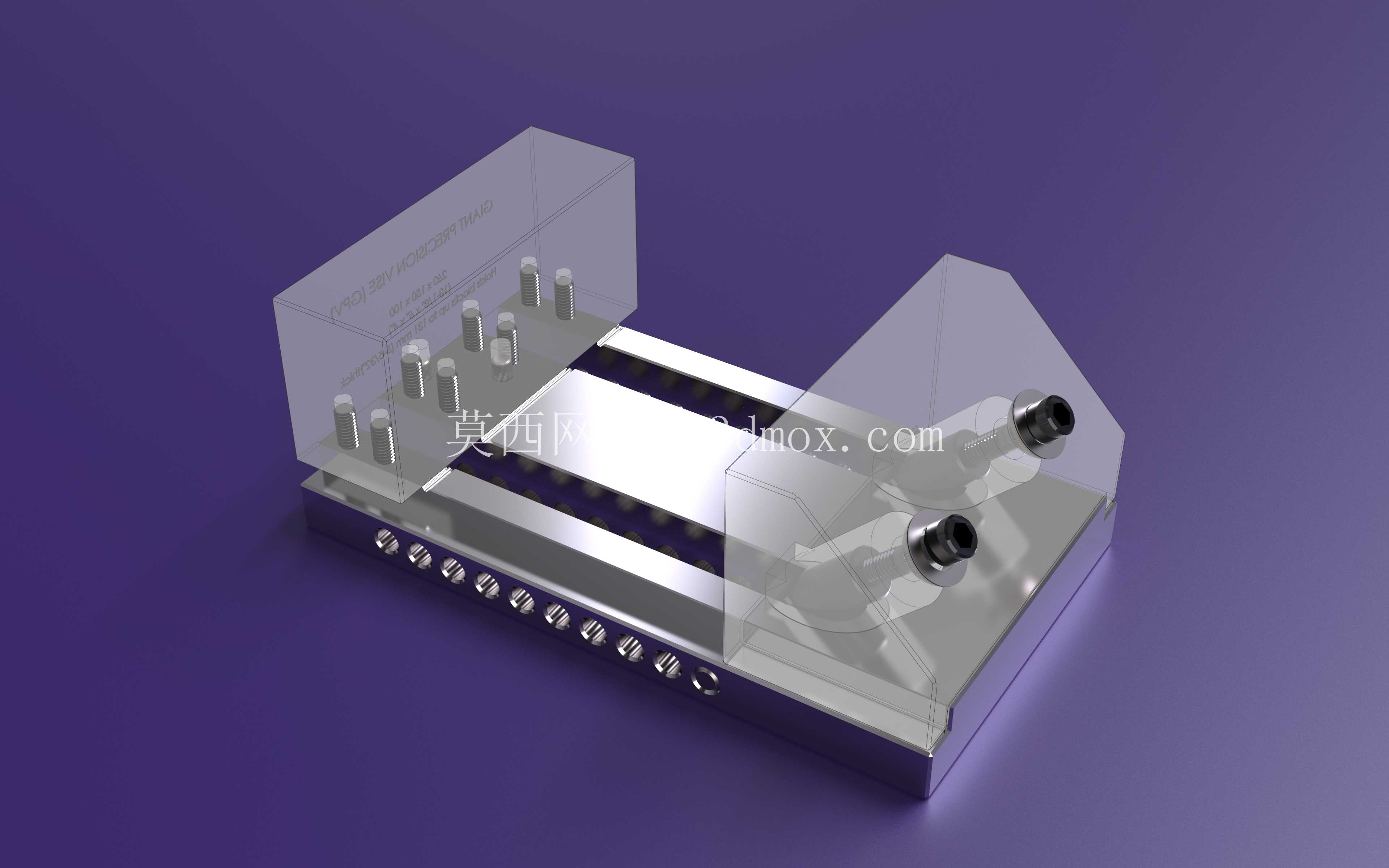

在吹塑模具加工车间的平面磨削工序里，常规台钳的开口行程往往无法满足厚料铝块的装夹需求，尤其是当待加工坯料厚度达到5英寸级别时，普通虎钳要么钳口开度不足无法容纳坯料，要么夹持刚性不够，在磨削进给过程中出现工件窜动，直接影响模具分型面的平面度与平行度公差。这款大规格精密虎钳正是针对这类厚壁铝块加工场景开发的装夹工装，区别于普通机用虎钳的短行程设计，它的钳身采用整体式合金钢坯铣削成型，固定钳身与活动钳身的配合导轨采用宽幅矩形导轨结构，导轨面经过高频淬火后精磨处理，配合间隙控制在0.01毫米以内，即便在大开口状态下夹持重型坯料，钳口也不会出现上翘或侧偏问题，保证磨削过程中工件的定位精度稳定。

从功能特性上看，这款虎钳的钳口工作面设计有密集的等距定位孔阵列，既可以安装标准平钳口完成光面坯料的夹持，也能根据特殊工件的外形更换定制钳口块，通过定位销快速完成钳口的换装定位，不需要反复校准钳口平行度，能大幅缩短工装切换的辅助时间。钳身底部设计有标准的机床工作台定位槽，可直接通过T型螺栓固定在平面磨床、铣床或者加工中心的工作台上，定位键的尺寸适配多数通用机加工设备的工作台槽宽，不需要额外加工过渡连接块就能完成安装。

设计过程中，首先核算了最大夹持状态下的受力变形量，针对127毫米厚度的方形铝块磨削时的磨削力方向，对钳身的受力薄弱位置做了加厚处理，活动钳身的驱动丝杠采用大直径梯形丝杠，配合铜质螺母副，传动平稳且具备足够的自锁能力，即便在磨削过程中受到断续切削力的冲击，钳口也不会出现松动退位的问题。丝杠端部设计有标准的方头接口，可以配合棘轮扳手或者加力杆完成大夹紧力的锁紧，针对重型坯料装夹时的夹紧力需求，丝杠的导程做了优化，既保证夹紧操作的效率，又能通过机械增力结构获得足够的夹持力，避免工件在磨削过程中因为夹持力不足出现位移。

安装边界方面，这款虎钳的整体外形尺寸适配中型及以上规格的平面磨床工作台，固定钳身的底面平面度经过精磨处理，安装时不需要额外刮研就能保证与工作台面的贴合度，钳身两侧设计有吊装螺孔，针对虎钳本身重量较大的特点，可通过吊环螺栓完成吊装转运，避免人工搬运时出现磕碰损伤。钳口的最大开口尺寸覆盖127毫米厚度的方形坯料夹持需求，夹持深度足够保证厚料铝块在磨削时的全行程接触，不会出现坯料悬空的问题，针对吹塑模具铝块磨削时需要保证上下平面平行度的要求，虎钳的固定钳口定位面与底面的垂直度控制在0.005毫米/100毫米以内，一次装夹就能完成坯料基准面的加工，不需要二次找正。

在实际车间应用中，这类大规格精密虎钳除了用于吹塑模具铝块的磨削装夹，也可用于其他大型有色金属坯料、钢件的铣削、磨削工序装夹，宽幅导轨的设计让它在承受侧向切削力时也能保持足够的刚性，不会出现普通虎钳常见的钳身偏转问题。钳身表面做了发黑防锈处理，适配车间多切削液、多粉尘的工作环境，日常维护只需要定期给导轨和丝杠加注润滑脂，就能长期保持运动精度。和普通组合夹具相比，这款整体式虎钳的结构刚性更强，装夹重复定位精度更高，针对批量厚料零件的加工，能有效减少装夹找正的时间，同时避免因为工装刚性不足导致的加工振纹、尺寸超差问题，尤其适合模具制造车间、重型机械加工车间的大尺寸零件平面加工工序使用。
