机加工车间固定工件用机用虎钳结构

在常规机械加工车间的工位布局里，这类虎钳多安装在铣床、钻床、钳工台的工作台面上，是单件小批量加工场景里使用频率极高的通用工装，不管是普通铣削平面、钻孔攻丝，还是钳工修配、划线工序，都需要依靠它完成工件的可靠装夹，避免加工过程中工件出现位移、振动，进而影响加工精度，甚至引发安全隐患。

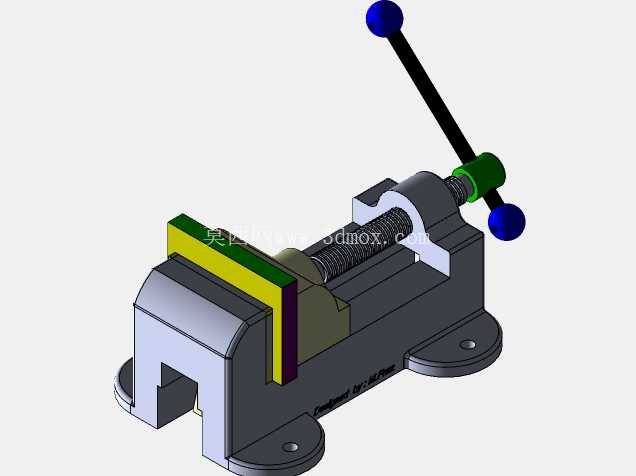

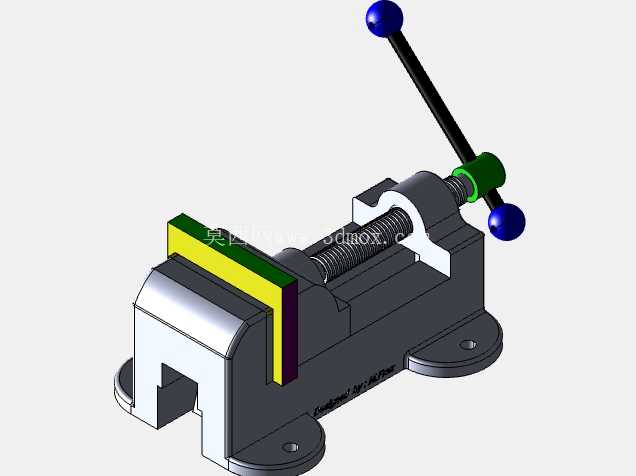

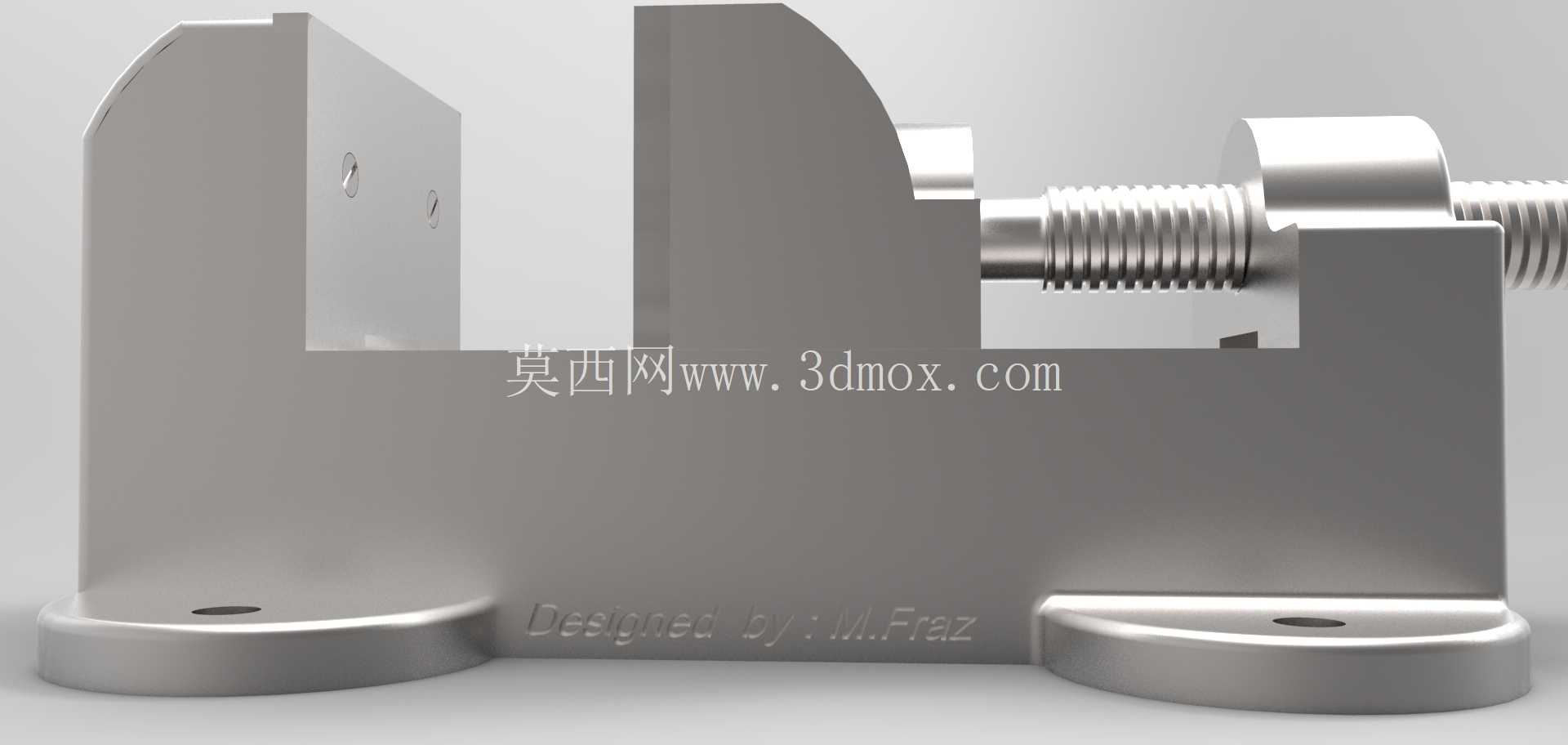

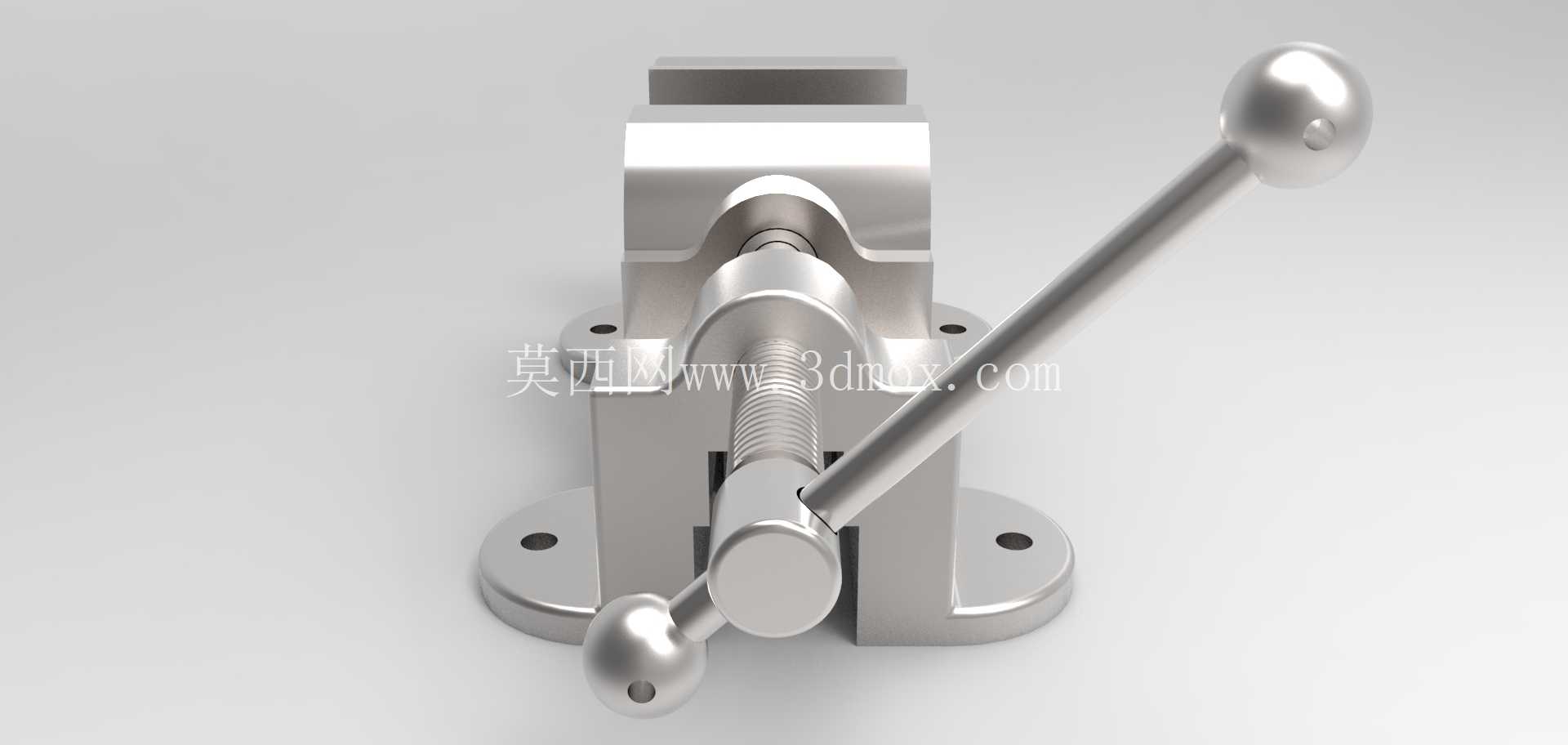

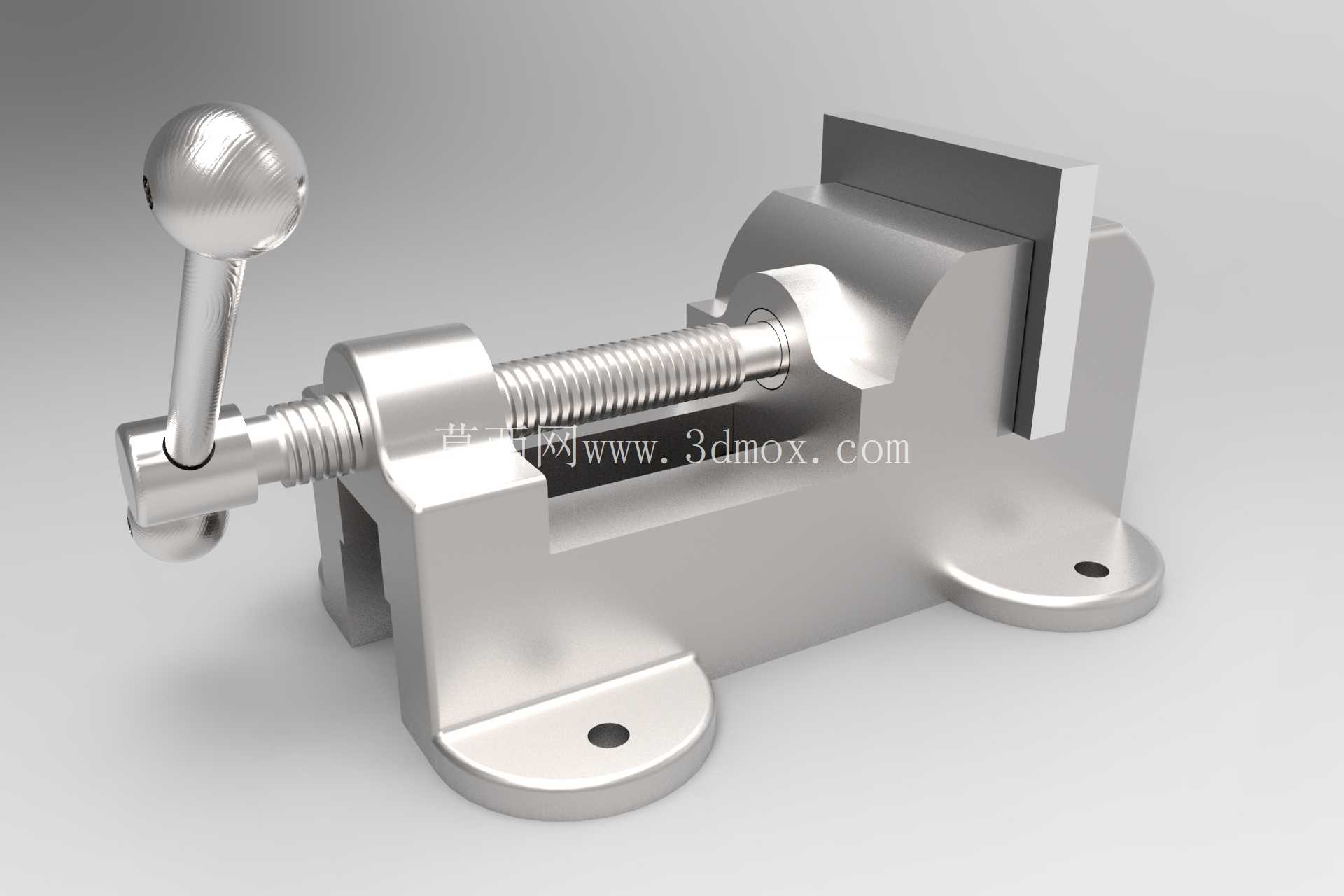

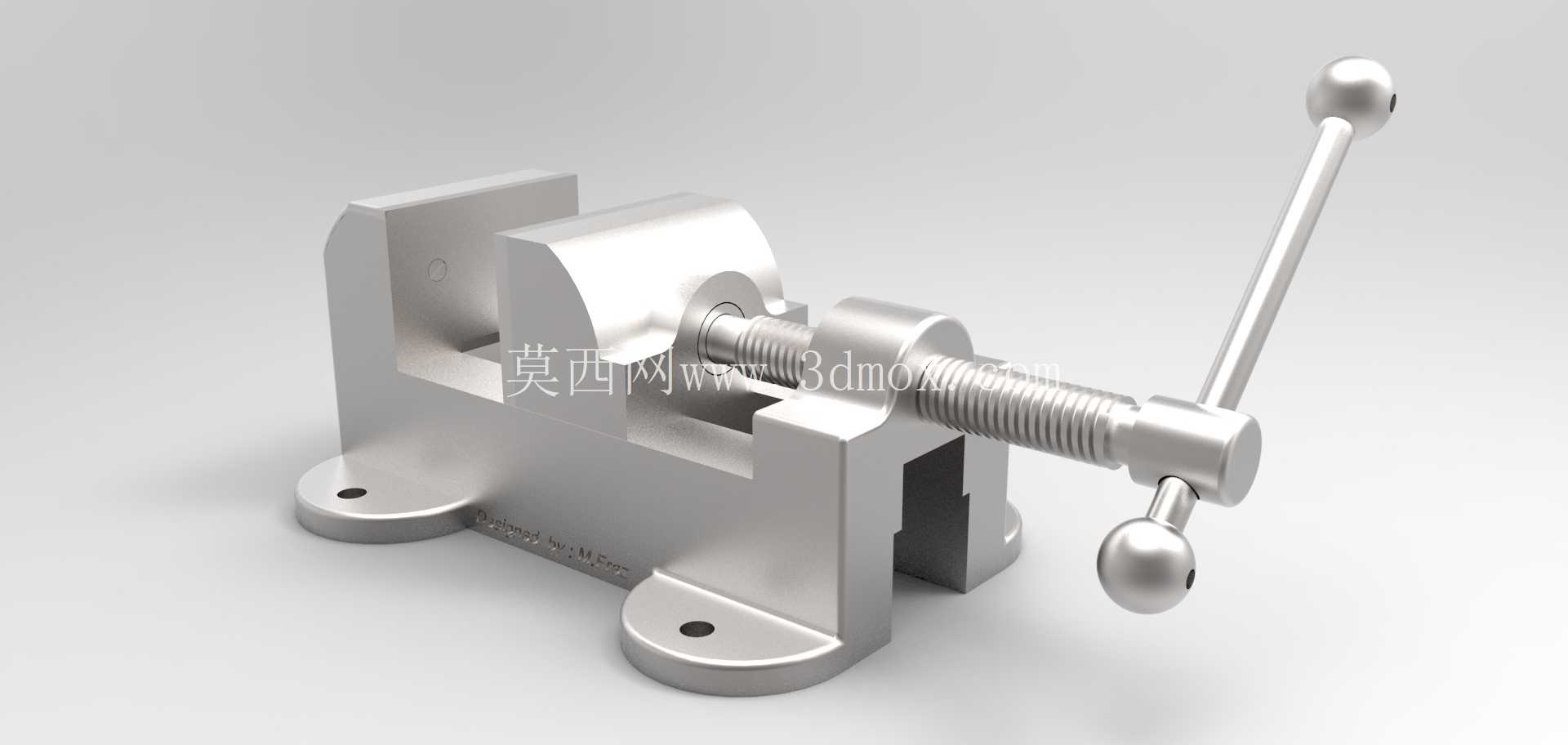

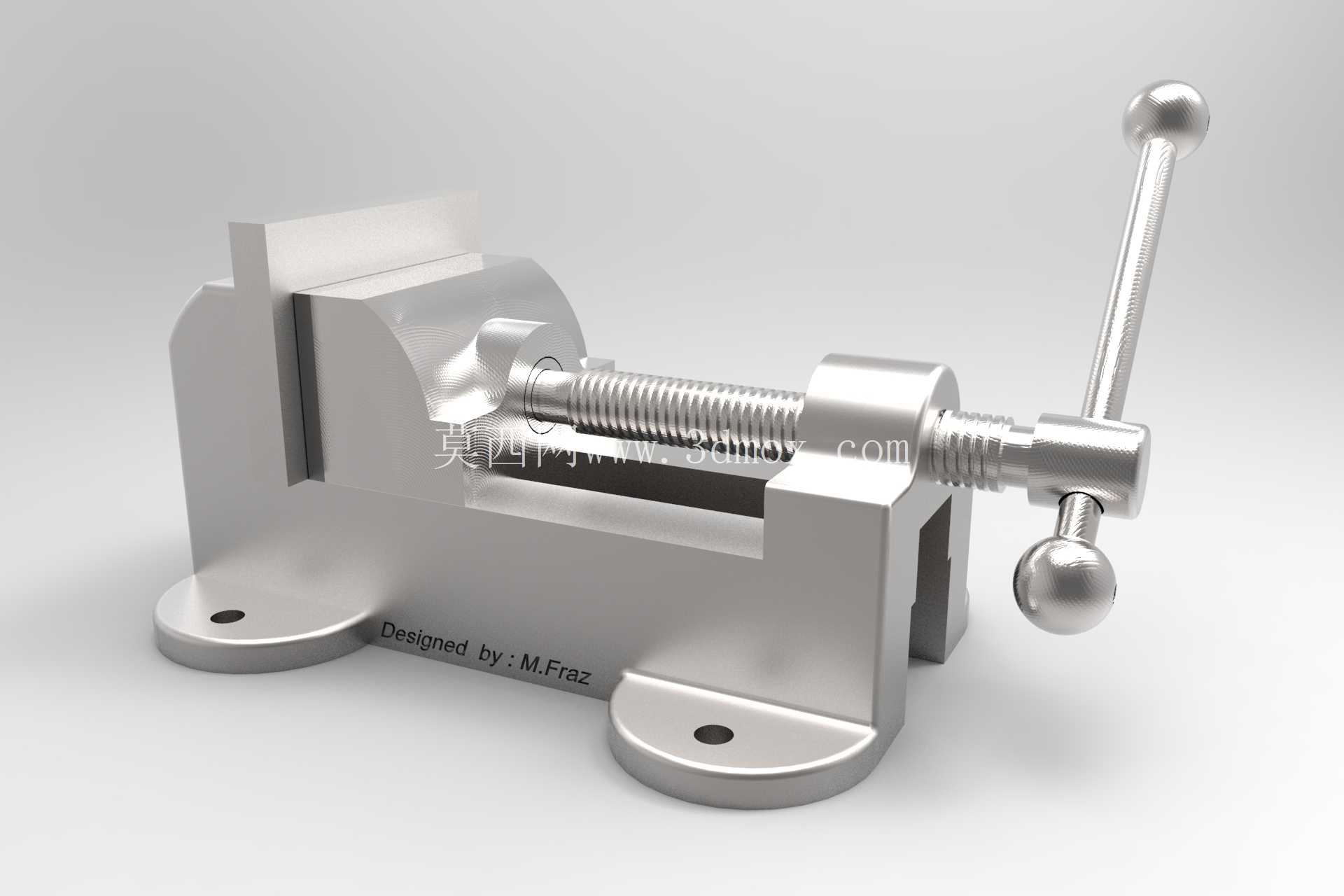

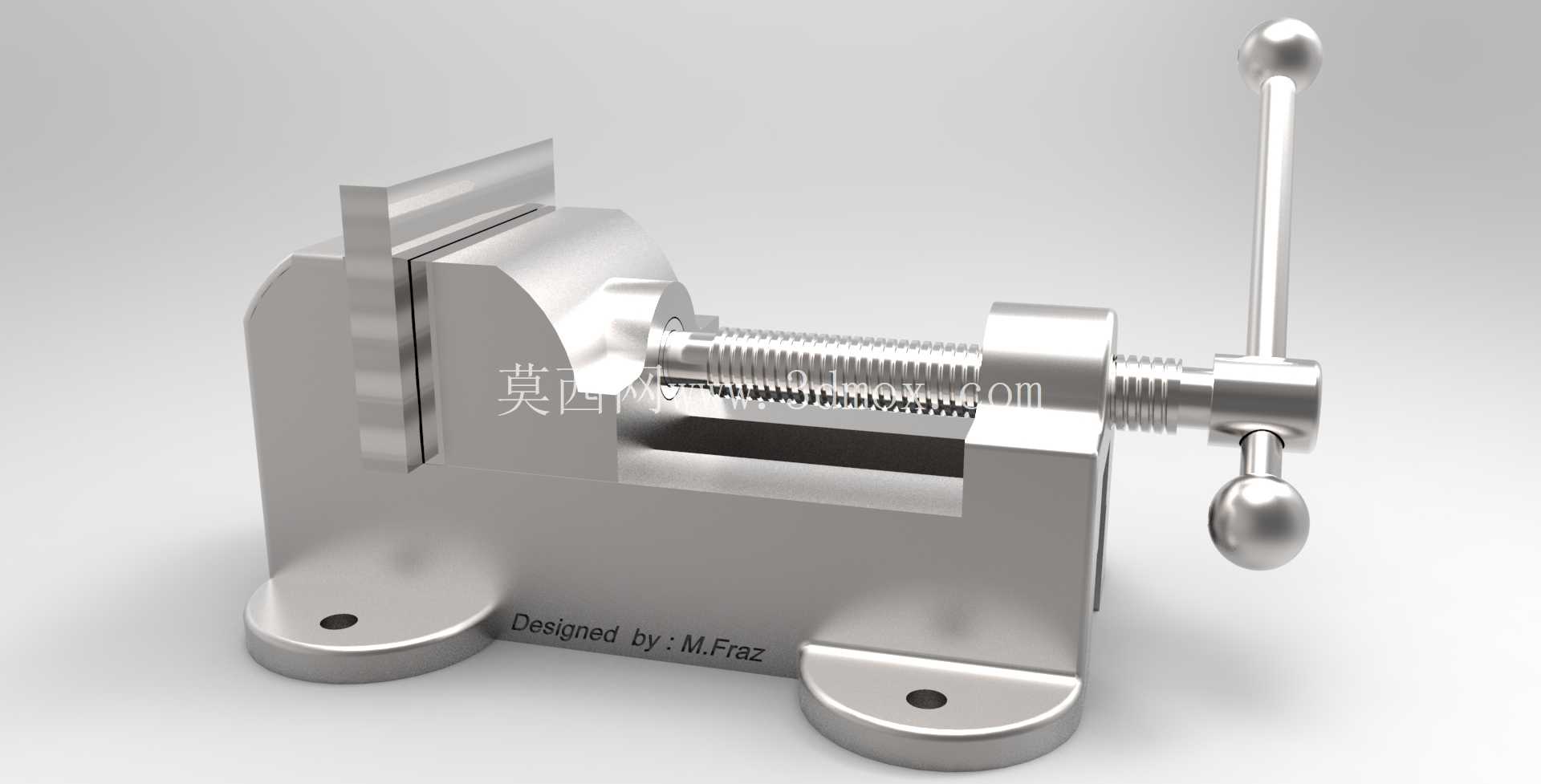

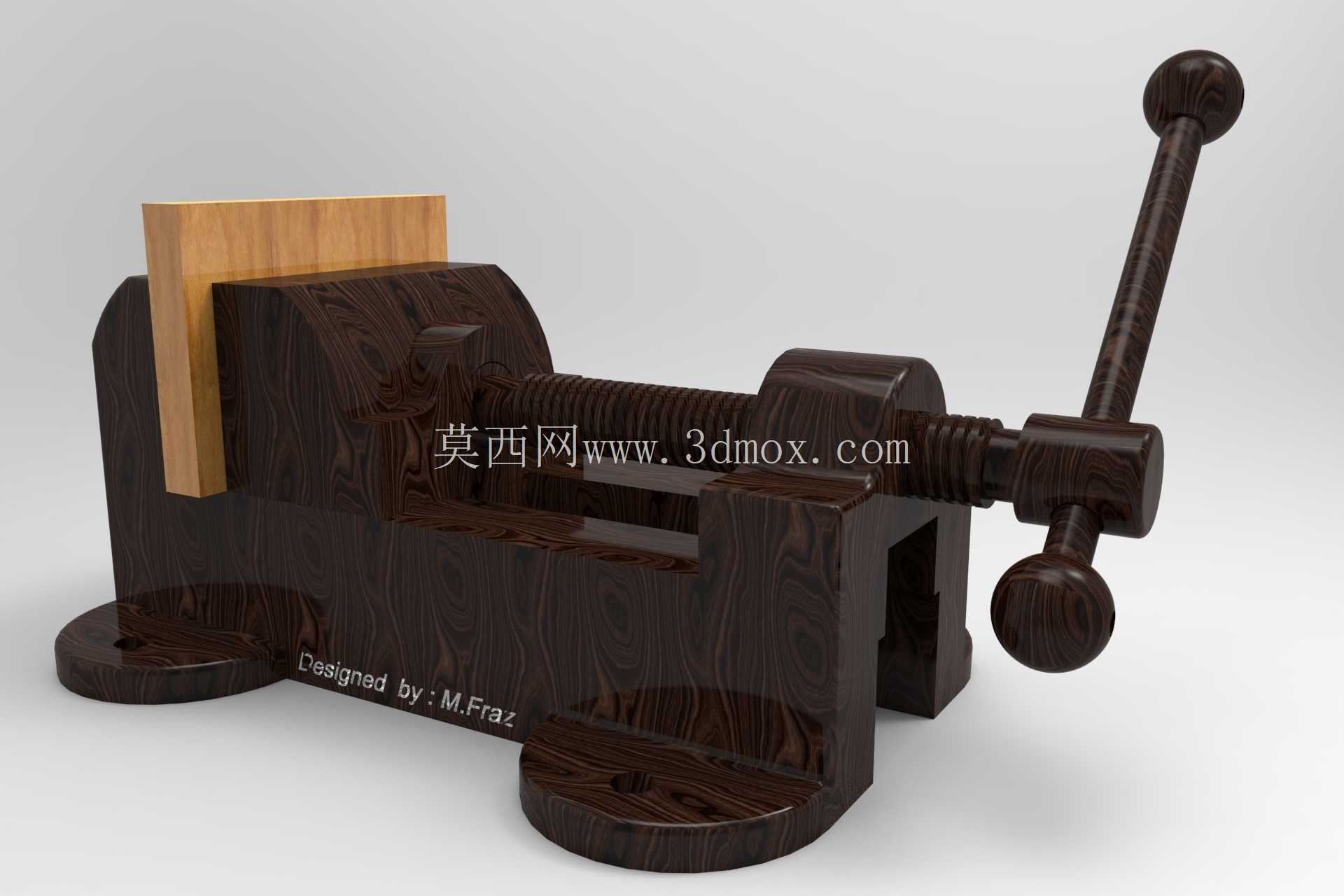

从功能结构来看，这套虎钳采用丝杠副传动实现夹紧动作，转动端部的球形手柄即可带动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面完成工件的夹紧与松开。球形手柄的设计充分考虑了手动操作的施力便利性，操作人员可以根据工件材质、加工切削力的大小灵活调整夹紧力，针对铝、铜等软质金属工件可以适当减小夹紧力避免夹伤工件表面，针对钢件等硬质材料大切削量加工时，则可以施加更大的锁紧力保证装夹刚性。钳身底部设置了两个带安装孔的法兰底座，安装时可以通过T型螺栓直接固定在工作台的T型槽内，两个安装孔的间距经过标准化设计，适配绝大多数常规机床工作台的槽距，安装时不需要额外制作转接板，直接对齐槽位锁紧螺栓即可完成固定，安装边界清晰，不会和工作台面上的其他工装、排屑空间产生干涉。

设计过程中，钳身的导轨面采用了矩形导向结构，相比燕尾槽导向，矩形导轨的承载能力更强，抗切削冲击的性能更好，长期使用后的磨损可以通过配磨导轨面、调整镶条来恢复精度，维护成本更低。夹持面设计为平面结构，必要时可以根据工件外形更换软钳口，适配异形工件的装夹需求，比如装夹圆柱形工件时可以更换带V型槽的钳口，不需要额外制作专用夹具就能完成轴类零件的加工。丝杠采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，夹紧后不会因为切削振动出现松脱的情况，不需要额外增加锁紧机构就能保证装夹的可靠性。

从实际使用场景出发，这类虎钳的开口行程覆盖了常规小型零件的装夹需求，钳口高度足够避让普通铣刀、钻头的加工路径，加工时刀具不会碰到钳身本体，减少了撞刀的风险。活动钳身和固定钳身的配合间隙经过合理设计，既保证了移动的顺畅性，又不会出现过大的旷量，装夹后工件的位置重复精度可以满足普通机加工的公差要求，不需要每次装夹都反复找正，能有效缩短单件加工的辅助时间。在钳工装配、修配工位上，这类虎钳也可以用来固定待装配的零部件，方便操作人员进行锉削、打磨、装配销钉螺丝等操作，钳身的整体刚性足够承受钳工敲击、锉削的作用力，不会出现变形或者松动的情况。

整体结构没有多余的复杂零件，所有零部件都采用常规机械加工工艺即可生产，丝杠、螺母等易损件可以单独更换，长期使用的维护成本很低，适合各类机械加工车间、维修车间、实训场地作为通用工装配置，能够覆盖绝大多数小型零件的装夹需求，是机械加工领域不可或缺的基础工装设备。
