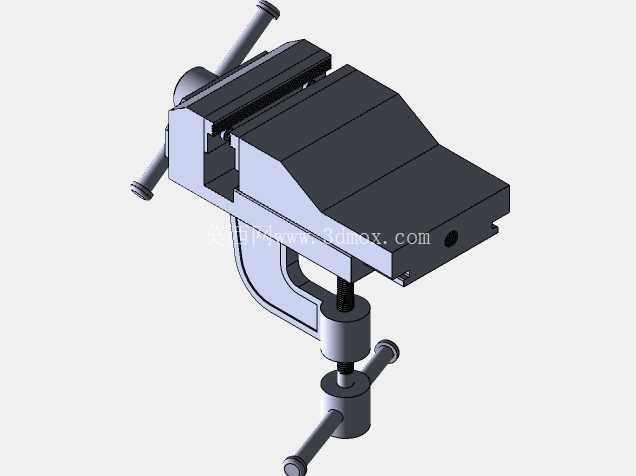

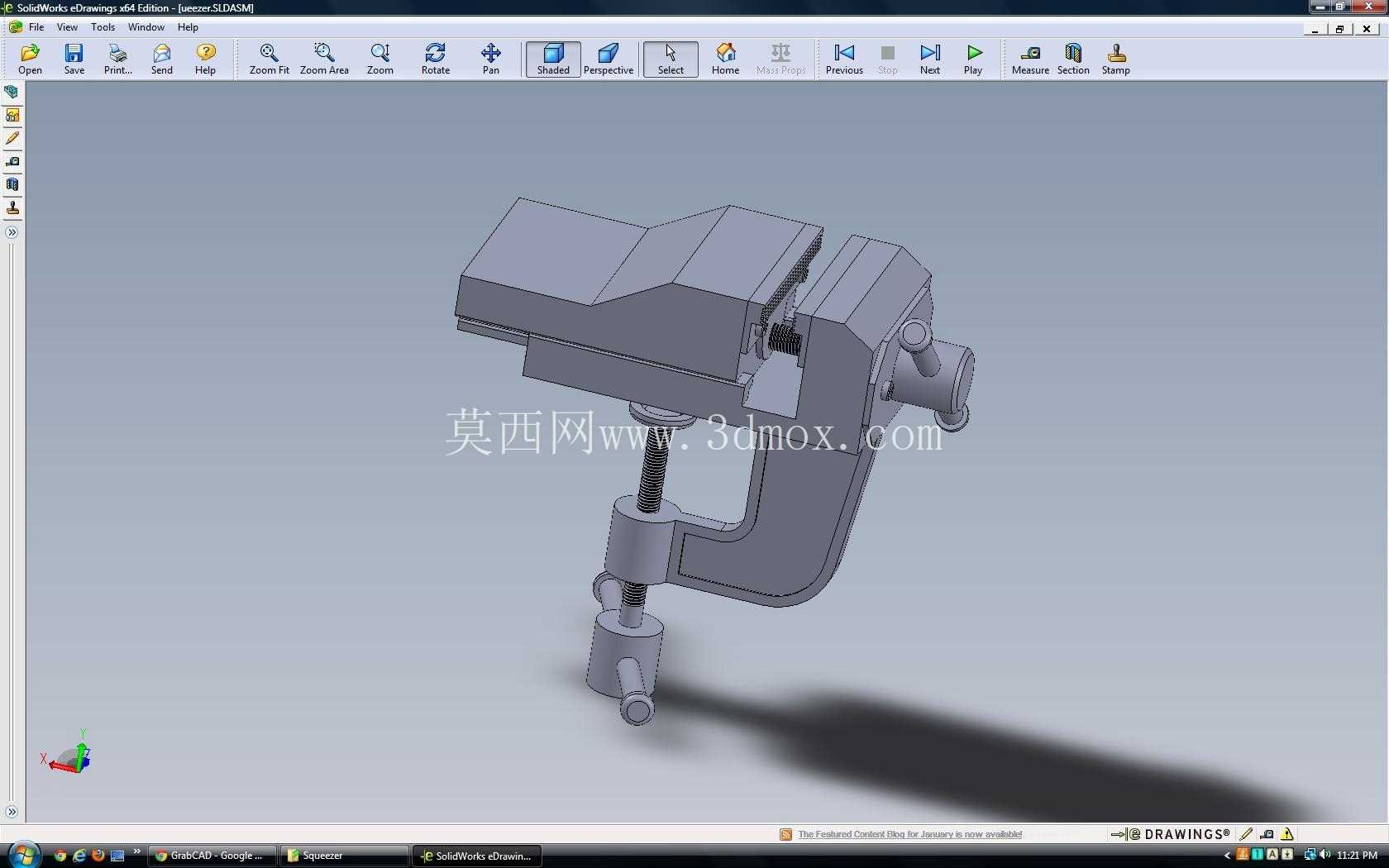

可夹持式桌台固定精密台虎钳结构

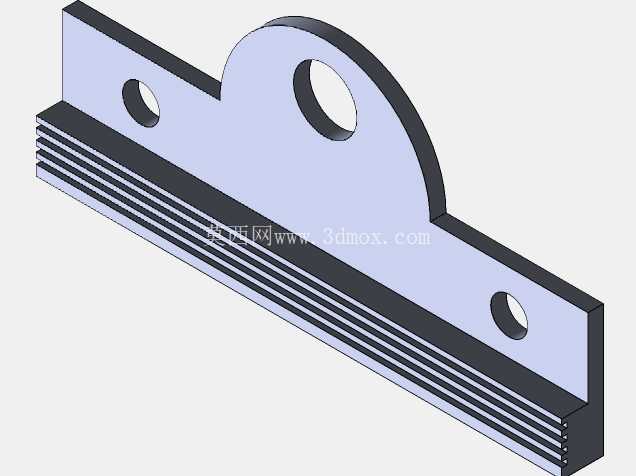

　　这款夹持类工装的核心应用场景覆盖小型机加工工位、装配维修操作台、模型制作工作台以及教学实训工位，区别于传统重型台虎钳需要螺栓穿透台面固定的安装方式，它采用C型夹座配合底部螺旋顶紧结构，无需对工作台面进行打孔改造，可快速在任意厚度适配的桌沿、工装架边完成装夹固定，也能根据作业需求快速拆卸转移工位，适配多场景流动作业的使用需求。从功能特性来看，它的钳口部分采用平行开合的螺旋进给结构，钳身主体的丝杠副采用梯形螺纹设计，具备良好的自锁性能，夹持过程中不会因为作业振动出现松脱退牙的问题，钳口预留了标准的防滑齿纹安装位，可根据夹持工件的材质更换软钳口、V型钳口等不同适配件，既可以加持方形、矩形的规则型材工件，也能通过更换钳口加持圆形棒料、薄壁管件等特殊形态工件，夹持行程覆盖常规小型作业的工件尺寸范围，满足绝大多数轻量级加工作业的夹持需求。

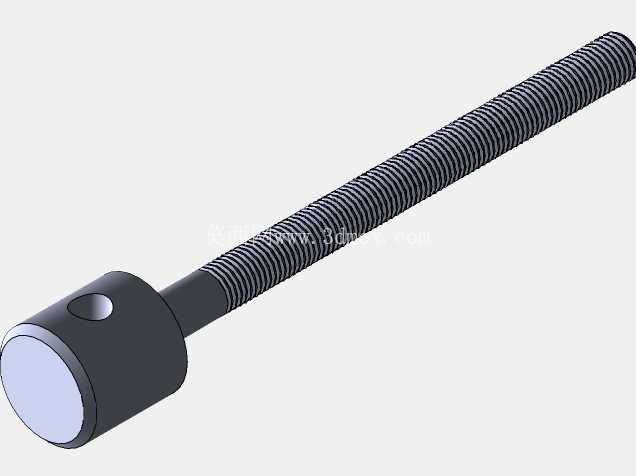

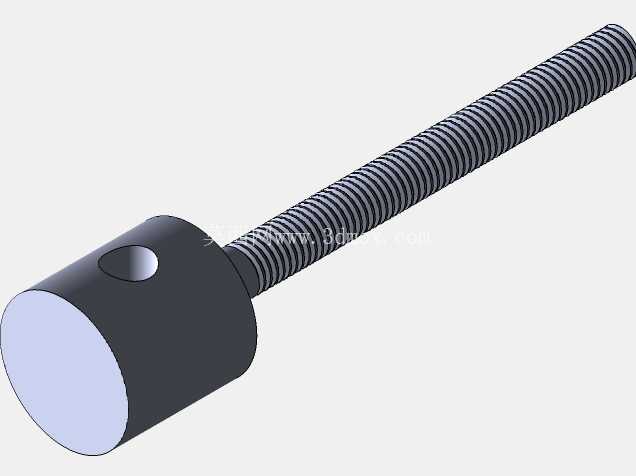

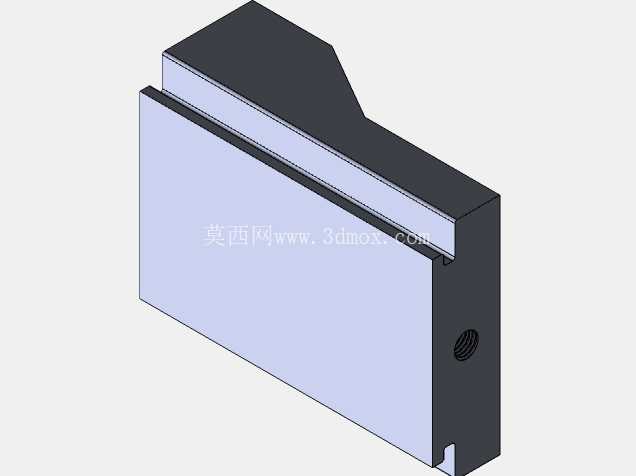

　　设计过程中优先考虑了结构的紧凑性与操作便捷性，整体结构分为固定钳身、活动钳身、进给丝杠、夹座锁紧机构四个核心模块，固定钳身与下部的C型夹座采用一体化刚性连接，保证夹持作业时的整体结构刚度，避免出现夹持晃动影响加工精度；活动钳身与固定钳身之间采用燕尾槽导向结构，相比平导轨结构具备更好的抗扭转性能，加持不规则工件受力偏载时也能保证钳口平行度，不会出现钳口偏斜导致工件飞出的安全隐患；进给丝杠的操作端设置在钳身侧方，操作时手部不会与工作台面产生干涉，摇臂长度经过力矩匹配，普通操作人员无需借助加力杆即可达到足够的夹持力，同时避免力矩过大导致丝杠变形或者工件夹伤。C型夹座的开口尺寸覆盖常规工作台面的厚度范围，底部的顶紧螺杆端部设置了橡胶防滑垫，既可以增大与台面的摩擦力防止钳身滑动，也能避免顶紧螺栓刮伤工作台漆面，顶紧螺杆的操作端设置了横向摇臂，无需借助扳手即可徒手完成锁紧与松开操作，单人即可在十几秒内完成整个台钳的安装或者拆卸转移。整体外形尺寸控制在小型工装的适配范围内，安装后钳口距离台面的高度符合人体工程学操作高度，长时间进行锉削、小型零件装配、钻孔定位等作业时不会出现手臂过度抬高或者弯腰的疲劳姿态，钳身的突出部分做了圆角过渡处理，避免作业过程中磕碰划伤操作人员。

　　结构设计上所有受力部件都经过刚度校核，C型夹座的转角处做了加强筋结构处理，夹持工件进行轻量敲击、锉削作业时不会出现夹座变形断裂的问题，丝杠螺母部分采用耐磨铜合金材质，长期反复使用的磨损量控制在合理范围内，维护时仅需定期在丝杠、导轨接触面涂抹润滑脂即可，无需复杂的拆解保养。在实训教学场景中，这款结构也可作为机械装配、公差配合、螺纹传动等知识点的实操案例，学员可通过拆解装配理解螺旋传动的工作原理、导轨导向的精度控制要点、工装夹具的受力设计逻辑，相比重型工业台虎钳，它的重量更轻，搬运、拆解都更为便捷，适合教学场景下的频繁移动与拆装练习。

　　针对小型加工场景，它的夹持精度可满足普通锉配、小型零件钻孔、攻丝、打磨等工序的定位需求，钳口的平行度、垂直度公差控制在轻作业适用的精度范围内，既不会因为精度过高造成不必要的成本浪费，也不会因为精度不足导致作业废品率升高。夹座与钳身的连接位置设置了角度调节锁止结构（部分同类型衍生结构可配置），可根据作业需求调整钳口的水平角度，适配不同角度的加工操作需求，不过这款基础款结构采用固定角度连接，优先保证结构刚度与可靠性，适合对夹持稳定性要求更高的作业场景。整体结构没有多余的冗余设计，每个部件都承担明确的功能作用，没有为了外观增加不必要的装饰结构，完全从工装的实用角度出发进行结构优化，所有棱角处都做了安全倒角处理，避免操作过程中的锐边划伤，操作件的尺寸都符合人手操作的人机工程学要求，转动摇臂时的握持手感舒适，不会出现硌手、打滑的问题。
