可移动手动液压劈木作业设备结构

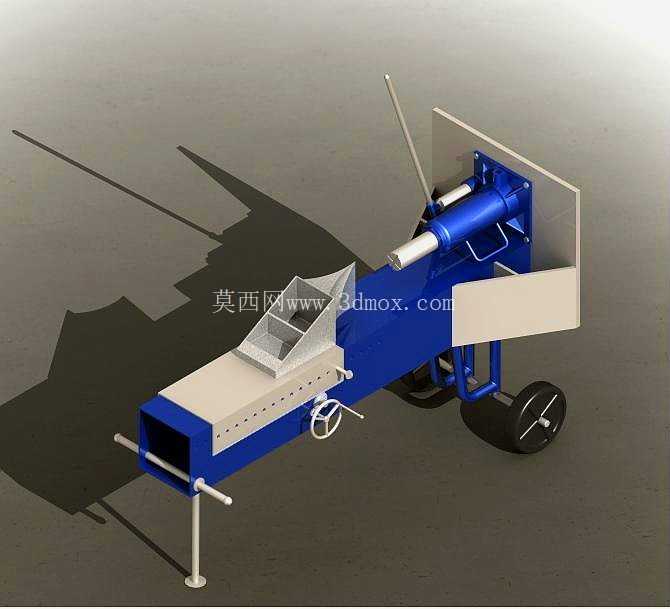

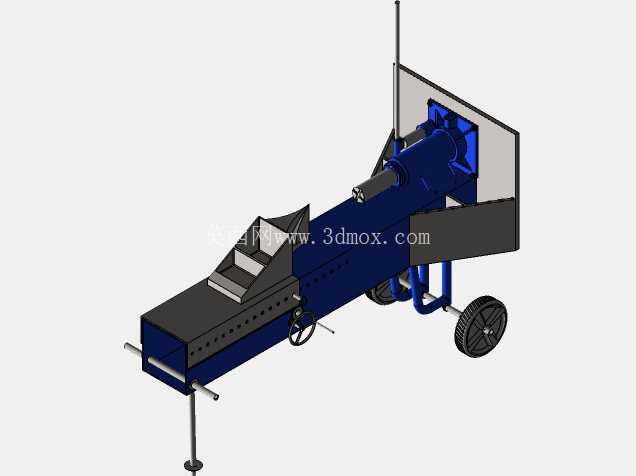

　　这款手动液压劈木设备的三维结构，核心面向林区散户、庭院木材加工、小型木工作业场景设计，区别于大型电动劈木设备的高能耗、固定安装局限，整套结构依托手动液压驱动完成原木劈切作业，无需外接电源即可在无供电的林间、院落场地独立作业，适配直径300mm以内、长度600mm以下的薪材、硬杂木段劈分需求，是民用薪柴制备、小型木料初加工场景的实用机具。从结构设计逻辑来看，整套设备采用卧式长床身布局，主体承载框架采用矩形截面型钢焊接成型，床身一侧设置可调节定位挡块，挡块沿床身排布的多组定位孔可实现不同长度木料的适配固定，避免劈切过程中木料移位引发的作业风险；液压驱动单元布置在床身尾端，配套手动操作杆通过杠杆原理驱动液压柱塞往复增压，柱塞前端的V形劈刀采用高耐磨钢材刃口设计，刃口角度做了18度磨制处理，既能保证硬木切入的锋利度，也能避免刃口过薄在冲击载荷下出现崩缺。

　　设备的移动支撑结构做了针对性适配，尾端配置两个充气橡胶脚轮，前端设置可折叠式支撑支腿，转场作业时只需抬起前端支腿即可依靠脚轮完成短距离拖拽移动，作业时放下支腿调整水平度，即可保证整套设备在不平整的林间、院落地面保持稳定，不会因劈切反冲出现滑移。侧面设置的手轮调节机构可同步调整挡料板的开合角度，针对不同劈分需求可调整木料的进给导向，劈切过程中木料不会出现侧向偏移；设备上部设置的防护挡板采用薄钢板折弯成型，布置在劈刀作业区的侧上方，可阻挡劈切过程中飞溅的木渣、碎块，避免作业人员被飞溅物划伤。

　　从安装边界尺寸来看，整套设备作业状态下总长约1200mm，总宽度约450mm，作业时前端操作区预留不小于300mm的操作空间即可满足手动压杆的全行程操作需求，尾端液压单元无需额外预留检修空间，日常维护仅需定期检查液压油位、铰接点润滑状态即可。设计过程中针对手动操作的力臂做了优化，手动压杆的长度设置为800mm，配合液压单元的增压比，操作人员仅需施加不超过150N的下压力即可实现最大8吨的劈切推力，足以应对常见的硬杂木、果木段劈分需求，相比传统斧头劈柴的作业方式，作业效率提升4倍以上，同时大幅降低作业人员的劳动强度，也避免了传统劈柴作业中斧头脱手、木料弹跳引发的安全隐患。

　　床身的进料导向槽做了下沉式设计，木料放置后可自动对中劈刀刃口，无需人工反复调整木料位置，单人即可完成上料、压杆操作、出料的全流程作业，针对直径较小的细木段，还可通过调整挡块位置实现单次多段木料的同时劈切，进一步提升作业效率。整套结构的铰接点均采用带油嘴的衬套连接，长期使用后可通过注油嘴补充润滑脂，减少铰接部位的磨损，延长设备使用寿命；液压单元的溢流阀做了内置式设计，当劈切遇到树节等超硬载荷时，溢流阀自动卸压，避免液压系统超压损坏，也不会因硬顶造成结构件变形。
