克莱因瓶拓扑曲面透明结构造型

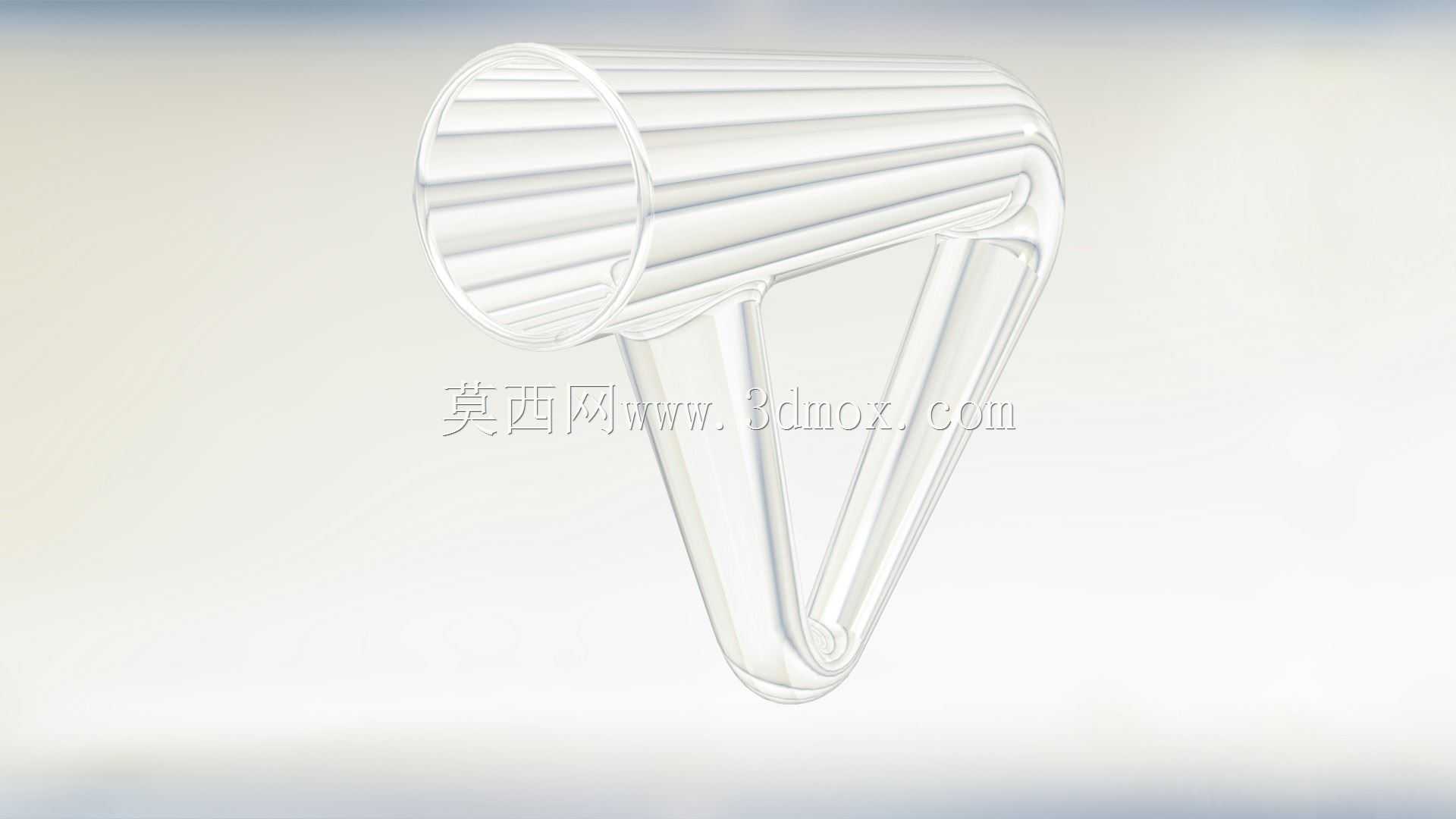

　　这个克莱因瓶造型件的建模工作，最先要处理的不是常规瓶体的壁厚与容积，而是拓扑层面的曲面连续性问题。实物展示里的透明件采用一端敞口、瓶身沿空间路径回折并与自身侧壁贯通的结构，它没有普通容器那样明确的内外分界，曲面在回折段穿过自身轮廓后形成闭合的单侧曲面，这也是它和普通吹塑瓶、玻璃器皿最本质的区别。

　　从教学演示场景来看，这类结构主要用于高校机械原理、拓扑几何课程的具象化展示，也可作为工业设计展陈、科普场馆的几何教具。常规二维示意图只能画出瓶口回穿瓶身的投影，学员很难理解曲面在三维空间里如何不产生边界、不区分内外，实体透明模型可以让观察者从任意角度追踪瓶壁的走向：从敞口端的环形棱边出发，沿带竖向棱纹的筒段向内延伸，曲面并不会在瓶底形成封闭端面，而是顺着三角支撑状的回折通道折返，最终和瓶身侧壁平滑衔接，整条路径走完全程也不会跨过明确的“内壁到外壁”分界。

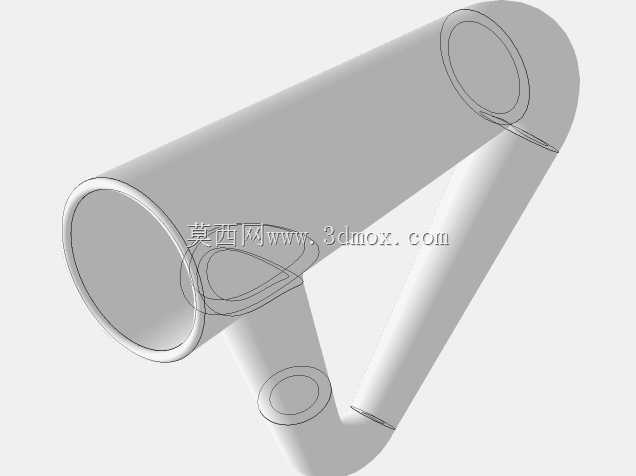

　　建模过程中最容易出错的环节是曲面缝合。最初搭建曲面时，很容易按照普通容器的思路先做敞口圆筒、再补底部封边，这样得到的是有明确内外腔的普通瓶子，完全不符合克莱因瓶的拓扑定义。实际操作里要先绘制空间引导线：敞口段保持圆柱直筒形态，筒壁外侧均匀分布轴向凸棱，既强化透明件的光影折射效果，也能让观察者顺着棱线走向看清曲面的延伸方向；筒段末端不做封盖，而是分出两条对称的曲面支腿，沿三角形轮廓向下收束后再向上回弯，回弯段的曲面要精准切入筒身侧壁的预设开口，开口边缘和回折曲面做G2连续过渡，最后把所有曲面片的边界逐一缝合，整个缝合过程不能留下多余的自由边，也不能在回穿位置生成错误的实体分割面。

　　外形尺寸的设定要兼顾展示效果和3D打印、透明加工的工艺边界。敞口端直径取整体高度的二分之一左右，筒段长度占总高的六成，下方三角回折结构的跨宽略小于筒身直径，保证摆放时重心落在三角支撑的围合区域内，平放桌面不会倾翻。筒壁的壁厚要均匀控制，透明树脂加工或者亚克力粘接工艺下，壁厚过薄会在回折拐角处出现透光发白、结构刚度不足的问题，壁厚过厚则会让内层回折通道被外层材料遮挡，看不清曲面贯通的路径；竖向凸棱的高度取壁厚的三分之一，既不会在脱模或打印时产生侧向倒扣，也能通过棱线的光影变化强化曲面走向的辨识度。

　　安装边界方面，这个造型本身不需要和其他设备做轴孔、法兰配合，底部三角支腿的三个接触点要做共面处理，每个接触点磨出小平面，避免线接触导致摆放晃动。如果用于展陈固定，可在三个支腿的底面预留浅沉孔，用来嵌入隐形磁吸件或者粘接亚克力底座，沉孔深度不能钻透支腿内壁，否则会破坏单侧曲面的完整性，也会在透明外观上留下明显瑕疵。

　　结构验证阶段要重点检查两个位置：一是回折曲面和筒身侧壁的相交区域，这里不能出现曲面褶皱、曲率突变，否则透明件光照下会出现不规则折射条纹，打断曲面的连续视觉效果；二是三角支腿的汇合拐角，两条曲面支腿在底部圆弧过渡，圆角半径不能过小，避免透明材料加工时出现应力集中，长时间摆放出现开裂。和普通密封容器不同，这个结构不需要做流体密封测试，核心验证项是曲面的拓扑连续性：沿着整个瓶壁做法向方向追踪，遍历完整造型后法向会自然回到初始方向，不存在独立的内腔表面，这才符合克莱因瓶的几何特征。

　　实际加工落地时，透明光敏树脂打印是比较适配的工艺，打印摆放角度要让回折通道的开口方向避开支撑堆叠区域，尽量减少内部支撑的使用——内部支撑拆除后会在透明曲面内侧留下磨痕，无法抛光处理，直接影响内部曲面的观察效果。如果采用亚克力热压粘接工艺，要把复杂空间曲面拆分成若干可热弯的曲面片，粘接缝尽量沿着竖向棱线的根部布置，让接缝和棱线视觉上重合，最大程度降低拼接痕迹对整体曲面观感的干扰。
