曲柄滑块式车轮连杆传动机构

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1150488

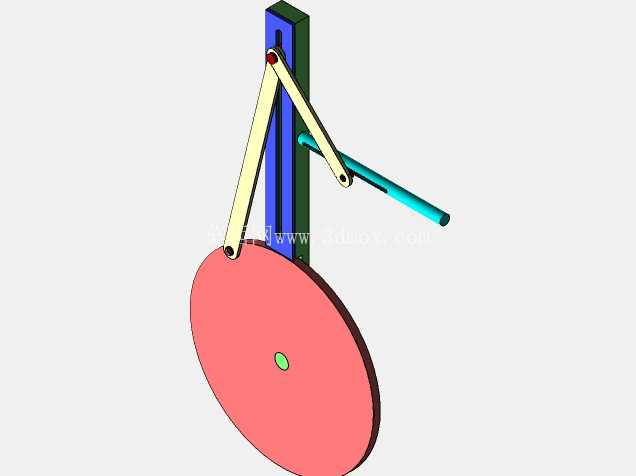

  • 曲柄滑块式车轮连杆传动机构

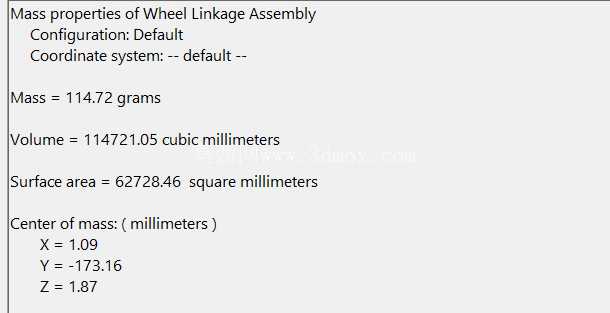

  • 曲柄滑块式车轮连杆传动机构

  这套连杆传动结构是典型的曲柄滑块衍生机构,核心作用是将圆盘的连续回转运动,转化为竖直方向的往复直线运动,同时通过侧置连杆实现横向辅助动作的同步输出,常见于轻工机械的进给单元、小型冲压设备的执行端、以及教学演示类机械原理实验台的传动模块中。从结构布局来看,底部的圆盘作为主动曲柄构件,中心设置固定铰接孔,用于与驱动轴配合安装,圆盘边缘的铰接点通过主连杆与竖直导轨上的滑块形成转动副,滑块被约束在竖直布置的导轨槽内,仅能沿导轨轴线方向做直线往复运动,这部分结构完全遵循曲柄滑块机构的运动学原理,通过调整圆盘铰接点与中心的偏心距,可直接改变滑块的行程范围,适配不同工况下的直线动作行程需求。

  在主连杆的中段位置,额外设置了一组铰接支点,连接侧置的横向连杆,横向连杆的另一端为自由执行端,可配套安装夹具、冲头、拨叉等执行元件,当主连杆随圆盘转动做平面运动时,横向连杆会同步完成预设轨迹的复合运动,可实现横向推送、间歇拨动等附加动作,无需额外增设驱动源即可完成两个方向的动作协同,大幅简化了设备的整体传动链。设计过程中,所有铰接位置均采用销轴配合的转动副结构,预留了标准的销轴安装孔位,可根据负载等级选配不同直径的销轴与配套轴承,降低铰接位置的摩擦损耗;竖直导轨采用双平行立面的约束结构,滑块与导轨的配合面预留了合理的间隙公差,既可以避免运动卡滞,也能减少滑动面的磨损量,安装时需保证导轨安装面与圆盘中心轴线的垂直度公差,否则会导致运动过程中出现附加侧向力,加剧构件磨损甚至引发机构卡死。

  从安装边界来看,整套机构的固定安装点共有两处,一处是底部圆盘的中心轴承座安装位,另一处是竖直导轨背部的安装基面,两个安装位的相对位置精度直接决定机构的运行顺畅度,建模过程中已将两个安装基准的配合公差纳入考量,安装孔位均采用标准通孔设计,可直接适配常规的螺栓连接规格。横向连杆的执行端预留了通用安装接口,可根据实际使用场景更换不同的执行端头,无需改动主体连杆结构即可适配不同的作业需求。

  在运动特性上,该机构的急回特性可通过调整主连杆长度与偏心距的比值进行优化,当主连杆长度与偏心距的比值越大,机构的运动平稳性越好,急回特性越弱,适合需要匀速进给的作业场景;反之比值越小,急回特性越明显,可缩短空行程时间,提升作业效率,设计时可根据实际工况的动作节奏需求调整对应参数。所有构件的截面尺寸均按照中等负载工况进行选型,主连杆采用矩形截面结构,在保证抗弯强度的同时控制整体重量,降低运动过程中的惯性冲击;圆盘采用实心圆盘结构,边缘铰接位置做了局部加厚处理,避免长期交变载荷下铰接孔出现变形失效。整套机构的运动轨迹经过运动学仿真验证,全行程范围内无运动死点,无构件干涉问题,可直接用于对应设备的传动系统设计参考,也可作为机械原理教学的演示案例,帮助理解平面连杆机构的运动转化逻辑与参数设计要点。
