手动机械螺旋顶升承重支撑装置结构设计

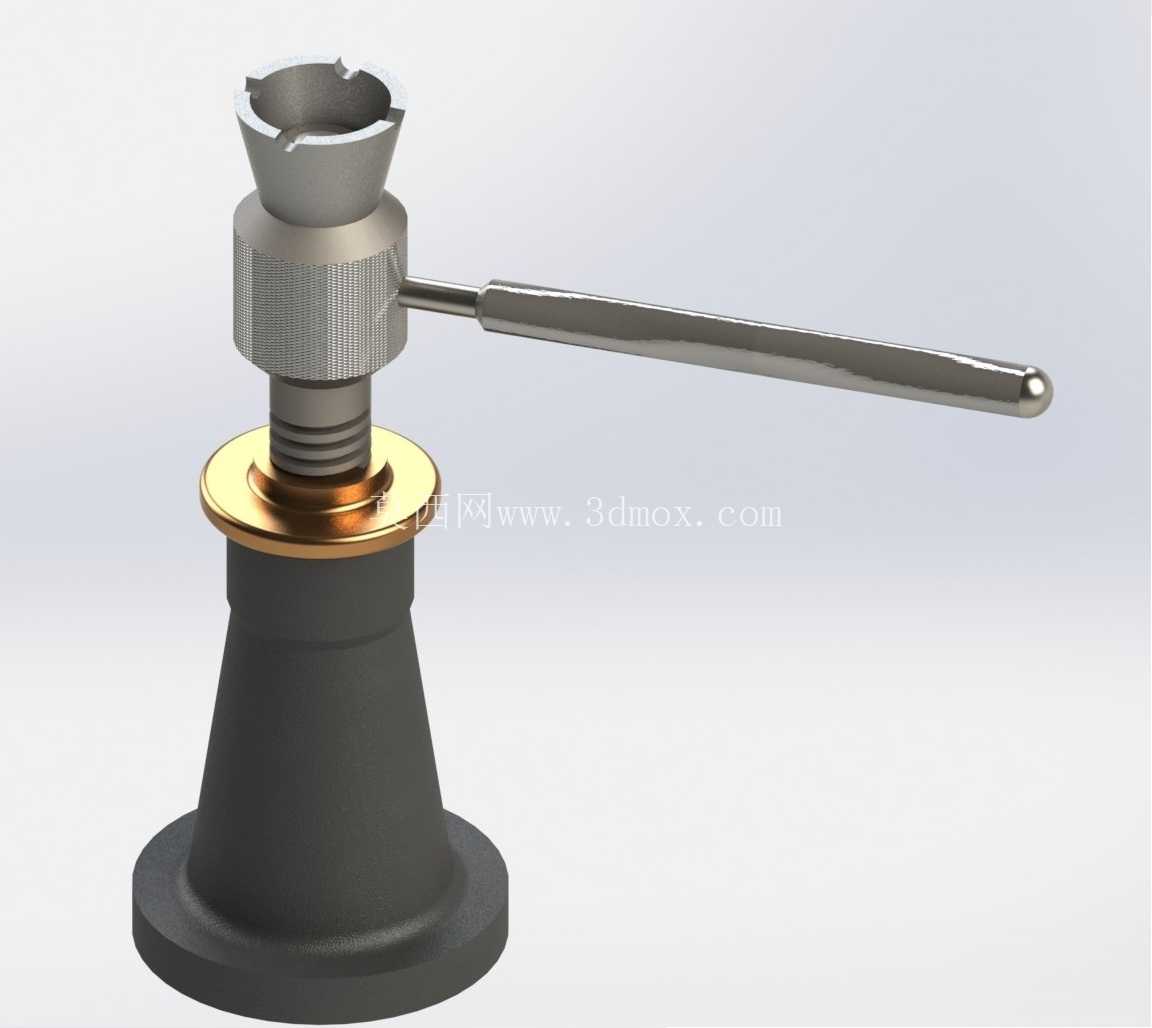

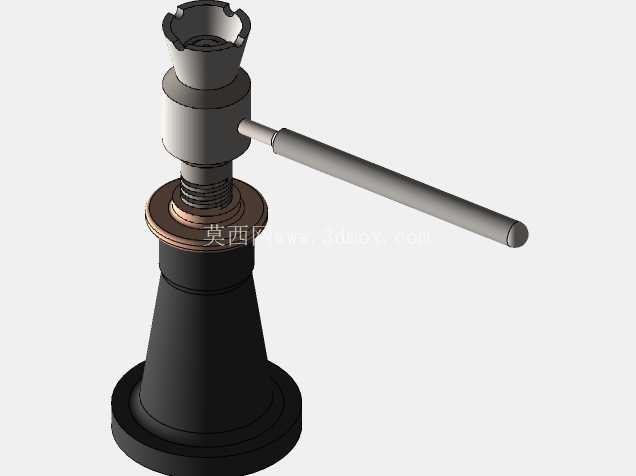

　　在设备检修、小型构件安装、工装调平这类需要小行程精准顶升的作业场景里，手动螺旋千斤顶一直是一线作业人员绕不开的基础工具，和液压类顶升设备不同，它不存在密封件老化泄压、低温环境油液黏度变化导致顶升失效的问题，只要螺纹副啮合状态正常，就能长时间稳定保持支撑高度，哪怕在无电源、野外零散作业的场景下也能可靠使用。这款手动螺旋千斤顶的整体结构完全围绕纯机械摩擦传动的逻辑设计，底座采用下宽上窄的锥台结构，底部是平整的圆形支撑面，和地面或者工装基准面接触时能获得足够大的支撑跨度，避免顶升过程中出现侧翻偏移，锥台向上收窄的结构既可以减少上部结构的无效重量，也能让顶升受力沿着锥台壁均匀传导到底座整个接触面，不会出现应力集中导致底座变形的问题。

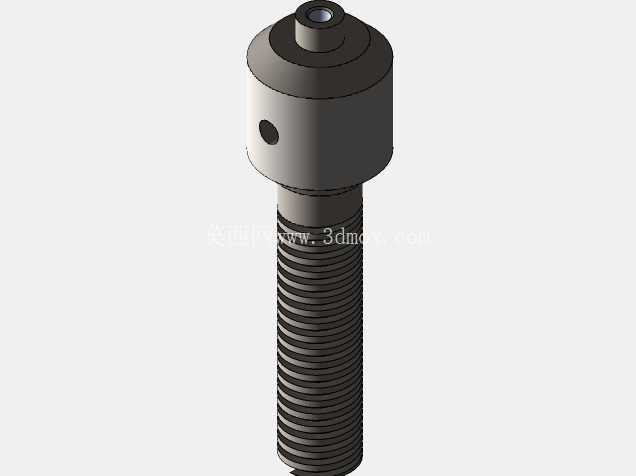

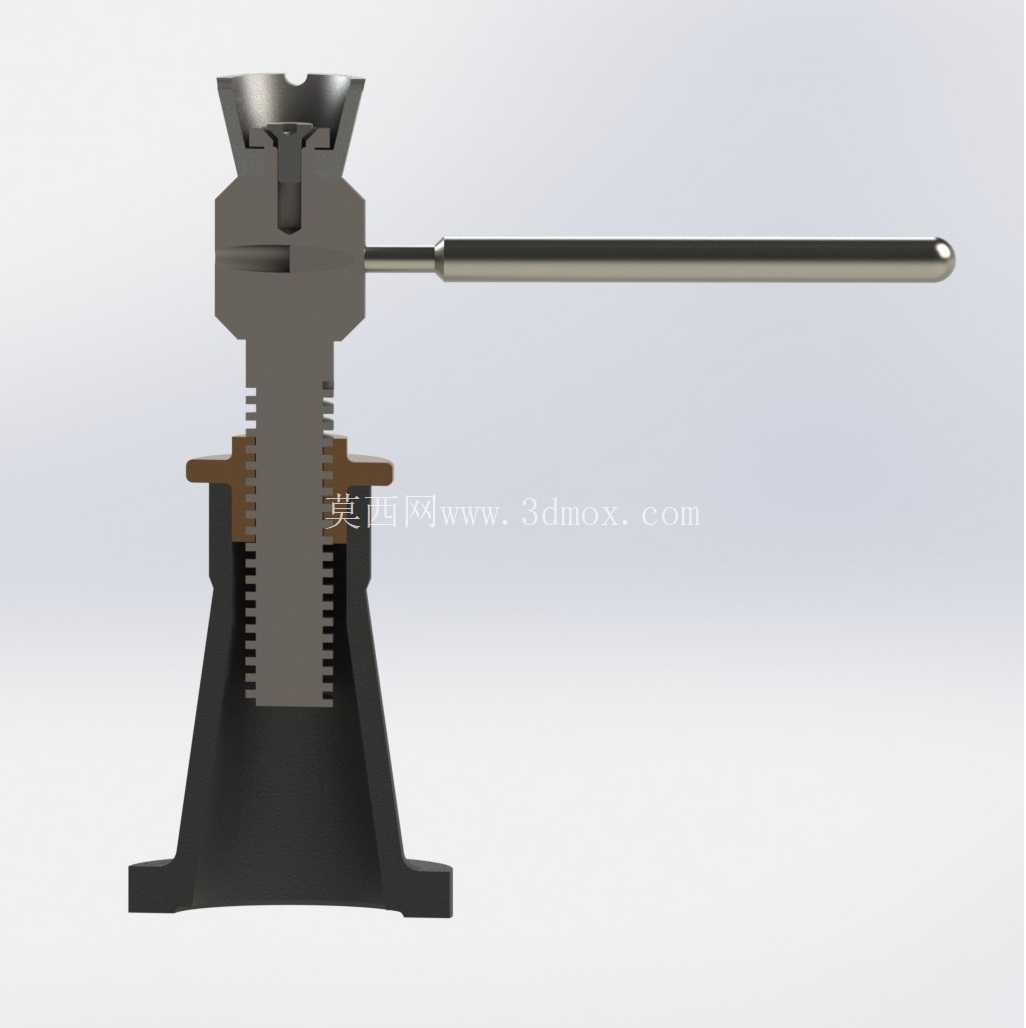

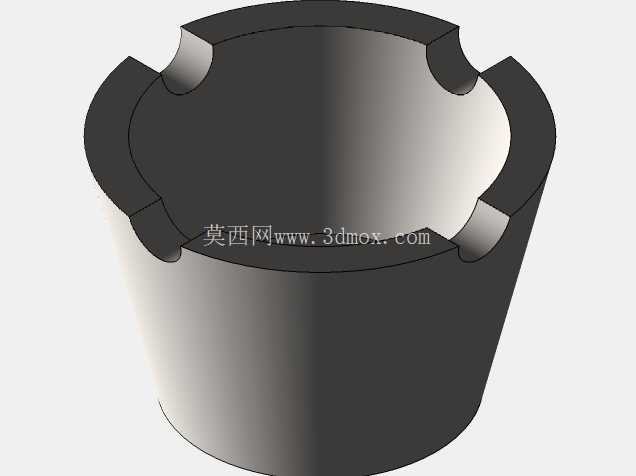

　　顶升核心的螺纹副采用梯形方螺纹设计，相比普通三角螺纹，方螺纹的牙型强度更高，传动过程中摩擦阻力更可控，配合螺纹段外侧的滚花调节圈，既可以在空载状态下快速旋转调整初始高度，也能在带载微调时提供足够的摩擦力，避免手打滑出现调节过量的问题。顶部的支撑头采用带卡槽的碗状结构，不是平面接触设计，卡槽可以卡住被顶升构件的凸起棱边，碗状内凹面可以适配不同形状的被支撑件接触面，不管是圆管、方钢还是设备底部的支撑脚，都能稳定贴合，不会出现顶升过程中支撑件滑脱的风险。侧面的操作杆采用长杆杠杆结构，杆身做了圆滑过渡处理，末端是圆头设计，避免操作时刮擦划伤操作人员，杠杆力臂的长度经过匹配计算，普通人施加正常的手部力量就能通过螺纹传动顶升数吨的载荷，不需要额外加接延长杆，避免过载导致螺纹牙崩裂。从安装边界来看，这款千斤顶的整体收纳高度很低，底座直径控制在常规手动顶升工具的通用尺寸范围内，不需要额外预留过大的安装空间，哪怕是设备底部和地面间隙很小的场景，也能直接放入初始位置，不需要额外垫高或者清理作业空间。

　　螺纹的顶升行程覆盖了日常检修、调平作业的常用高度范围，不需要多段接杆就能完成常规顶升需求，顶部支撑头和螺杆之间采用活动连接结构，顶升过程中支撑头可以自适应小角度的接触面倾斜，不会因为被支撑件表面不平整出现局部点接触压痕，也能避免螺杆受到侧向弯矩导致螺纹偏磨。在实际使用场景里，这类螺旋千斤顶除了常规的重物顶升，还经常被用作工装焊接时的高度支撑、设备安装时的水平度微调、重型构件移位时的临时支撑，因为它的高度调节精度可以通过螺纹螺距精准控制，转动操作杆一圈对应的顶升高度是固定值，调平作业时可以精准控制每个支撑点的高度差，比液压千斤顶的微调精度高很多。

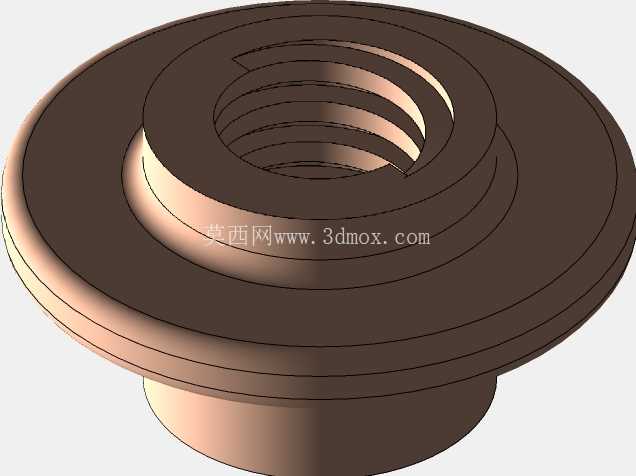

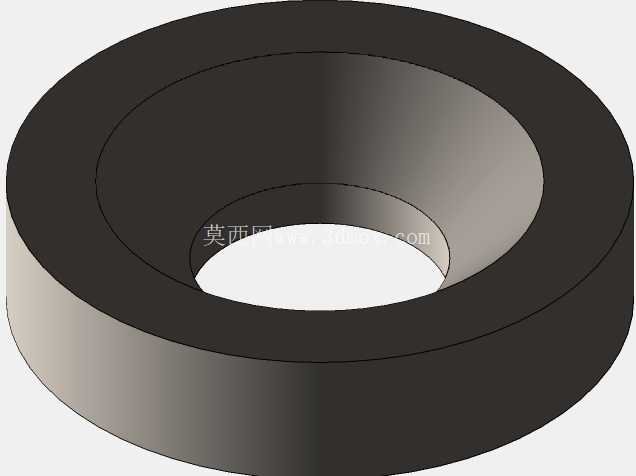

　　设计过程中特意在螺杆和底座的接触位置增加了铜质止推垫圈，既可以减少螺杆旋转时的端面摩擦阻力，也能避免钢制螺杆和底座直接接触出现咬合磨损，延长整体使用寿命，操作杆和螺杆的连接采用插拔式结构，不用的时候可以把操作杆取下，减少收纳空间，也避免操作杆突出导致搬运时磕碰。整个结构没有易损的密封件、橡胶件，哪怕在多粉尘、潮湿的作业环境里，只要定期清理螺纹副里的杂物、涂抹润滑脂，就能长期保持可靠的工作状态，不会因为长期存放出现失效问题，非常适合作为车间常备、野外作业随车配备的基础顶升支撑工具。
