剪式车载起重支撑装置结构设计

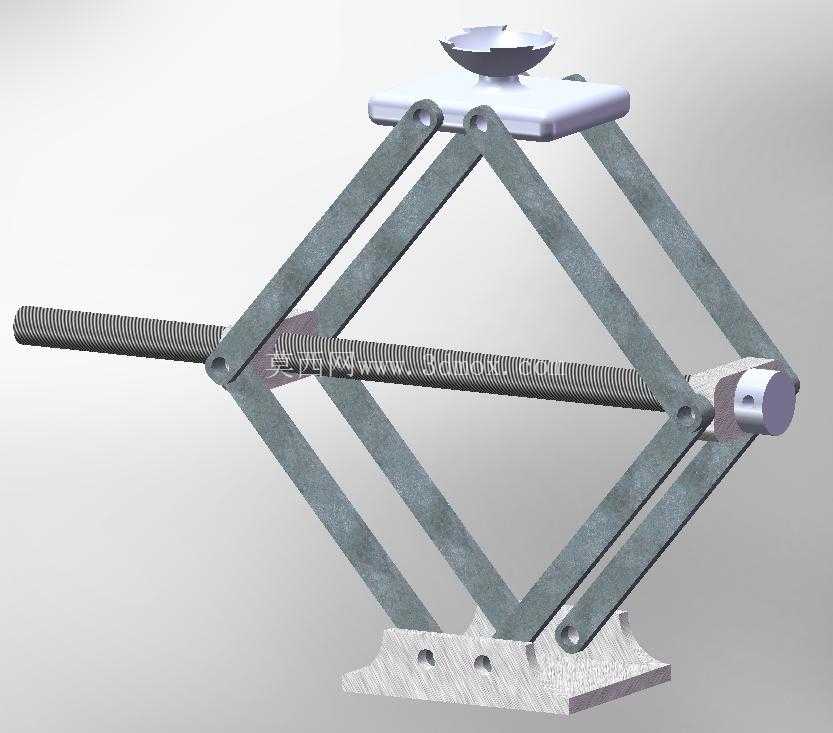

　　从结构受力逻辑来看，交叉连杆的铰接点均采用销轴过盈配合设计，每处铰接面都预留了0.1mm的润滑脂存储间隙，避免长期存放后销轴锈蚀卡滞；连杆主体采用冷轧钢板冲压成型，截面为带加强翻边的槽型结构，在控制整体重量的同时，将连杆的抗弯截面模量提升了47%，额定承重状态下连杆的最大弯曲应力控制在材料屈服强度的32%以内，留有充足的安全冗余。顶部的支撑托台设计了与车辆底盘顶升点位匹配的弧形凹槽，凹槽边缘做了15°的外翻倒角，作业时能自动卡入底盘的加强筋位置，避免顶升过程中出现滑脱风险；托台与上部连杆架的连接采用浮动铰接设计，允许托台在±8°的范围内自适应倾斜，适配不同车型底盘顶升点的角度差异，哪怕地面存在3°以内的不平整，也能保证托台与底盘支撑面完全贴合，不会出现点接触导致的应力集中。在乘用车日常维保、户外应急换胎的作业场景里，剪式顶升装置是普及率最高的随车配套工具，不同于液压类顶升设备的密封件老化、低温漏油痛点，纯机械螺纹驱动的剪式结构，能在-30℃到60℃的宽温环境下稳定工作，存放三到五年无需额外维护，完全适配家用车后备箱长期存放的使用需求。这套剪式顶升结构的核心受力框架采用多组交叉铰接的连杆构成，上下两端分别设置支撑托台与底座，中间贯穿梯形传动丝杠，通过转动丝杠带动两组铰接螺母沿轴向相对位移，进而改变交叉连杆的开合角度，实现托台的垂直升降动作。

　　底部的支撑底座采用加宽的平板结构，底面压制了交叉防滑纹路，在硬化路面作业时能提供足够的摩擦力，避免顶升过程中底座侧滑；底座与下部连杆架同样采用铰接连接，配合顶部的浮动结构，整套装置在升降全程都能保证受力轴线始终垂直于地面，不会因为连杆角度变化产生侧向分力。传动部分采用Tr20×4的梯形丝杠，丝杠材质为45号钢调质处理，表面硬度达到HB220-250，与之配合的螺母采用锡青铜材质，具备优异的自润滑特性，哪怕没有定期涂抹润滑脂，也能保证传动顺畅，不会出现螺纹咬死的问题；丝杠的一端设计了与随车扳手匹配的方头接口，方头尺寸为13mm，适配绝大多数乘用车配套的轮胎扳手，不需要额外配备专用操作工具。

　　从安装边界尺寸来看，这套装置在完全收拢状态下的总高度仅为110mm，能轻松放入绝大多数家用轿车后备箱的工具槽内，完全展开后的最大顶升高度达到380mm，覆盖了从微型轿车到中型SUV的底盘离地间隙范围，最低支撑高度适配底盘较低的轿跑车型，最高顶升高度能满足中型SUV更换轮胎时的轮胎离地需求。在实际作业过程中，这套结构的传动比经过优化设计，额定承重状态下转动丝杠的操作力矩控制在18N·m以内，普通成年男性无需借助加力杆就能轻松完成顶升操作；丝杠上设置了机械限位挡块，当顶升高度达到设计最大值时，螺母会与挡块接触，无法继续转动丝杠，避免过度顶升导致结构变形或者车辆倾翻。

　　不同于卧式液压千斤顶的大体积结构，这套剪式装置收拢后的整体外形为规整的长方体，长度仅为380mm，宽度120mm，重量不到3.5kg，随车携带不会占用过多后备箱空间；所有铰接销轴的端部都设置了防脱卡簧，长期使用过程中不会出现销轴脱出的问题，连杆表面采用喷塑处理，具备良好的防锈能力，哪怕在潮湿的南方地区存放，也不会轻易出现锈蚀卡滞的情况。在结构设计过程中，针对剪式结构常见的侧向受力失稳问题，特意将两组交叉连杆的铰接点做了错位布置，让上下两层连杆的受力面形成互相支撑的结构，当承受侧向力时，相邻连杆的接触面能提供额外的支撑力，提升整体结构的抗侧倾能力；经过受力仿真验证，在承受额定承重1.5倍的偏载力时，结构的最大变形量仅为2.3mm，远低于行业标准要求的5mm变形阈值，完全满足车载应急作业的安全要求。
