单作用方形活塞式蒸汽机结构设计

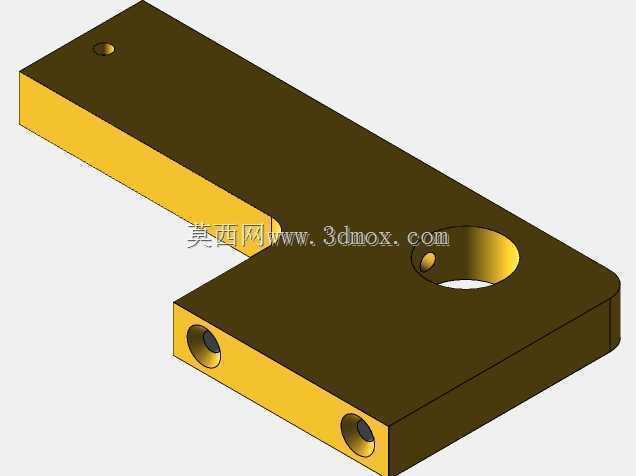

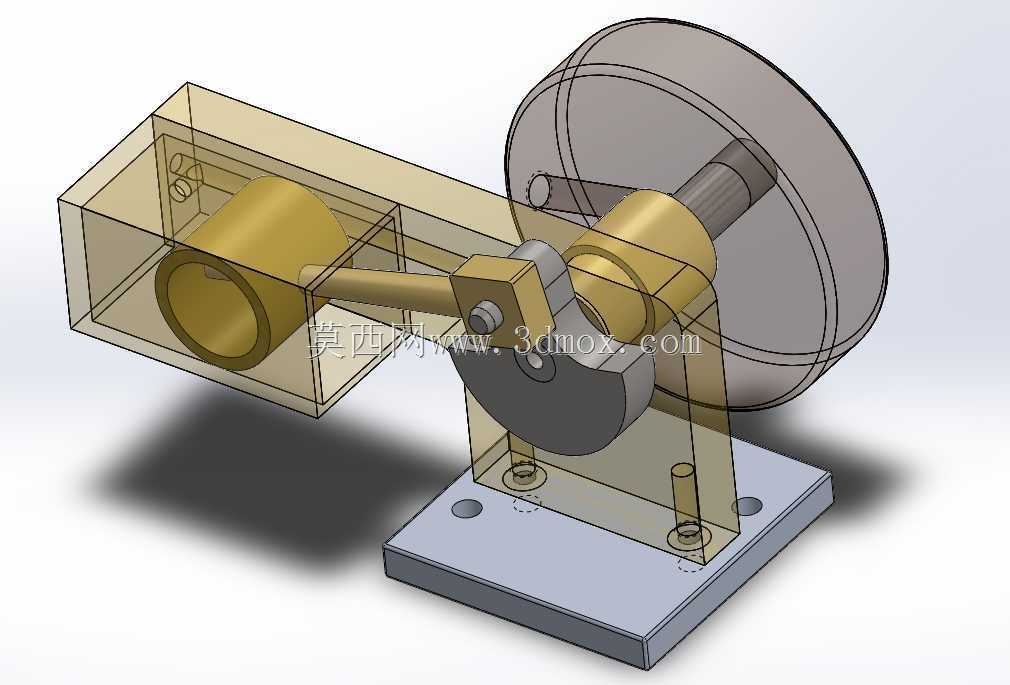

　　这款单作用方形蒸汽机在小型动力演示、教学实训场景中应用较多，区别于常见的双作用蒸汽动力结构，其采用长方体活塞套搭配圆柱形活塞的组合形式，整体结构紧凑，占用安装空间较小，适合桌面级动力原理展示、小型复古动力装置改装等场景使用。从功能实现逻辑来看，该设备摒弃了传统蒸汽机中独立滑阀的复杂配气结构，直接通过输出轴上加工的槽道完成配气控制，大幅减少了独立配气零件的数量，降低了装配调试的难度，同时也减少了运动副之间的磨损点，提升了机构运行的可靠性。设计过程中优先考虑了结构的易加工性，活塞套采用方形截面设计，相比圆柱形缸体，在平面铣削加工时装夹定位更便捷，普通立式铣床即可完成缸体内腔的加工，无需专用的内孔镗削工装，

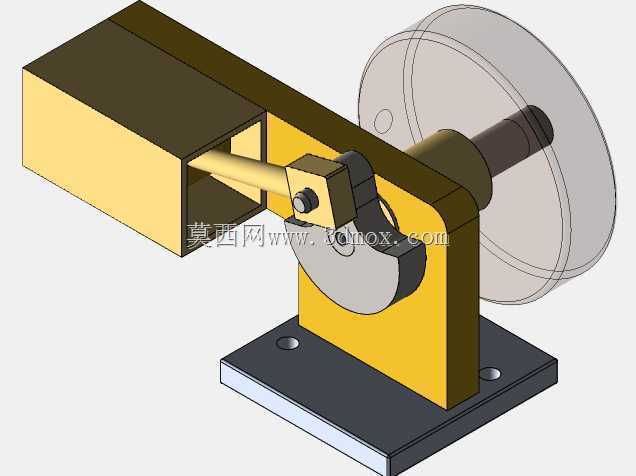

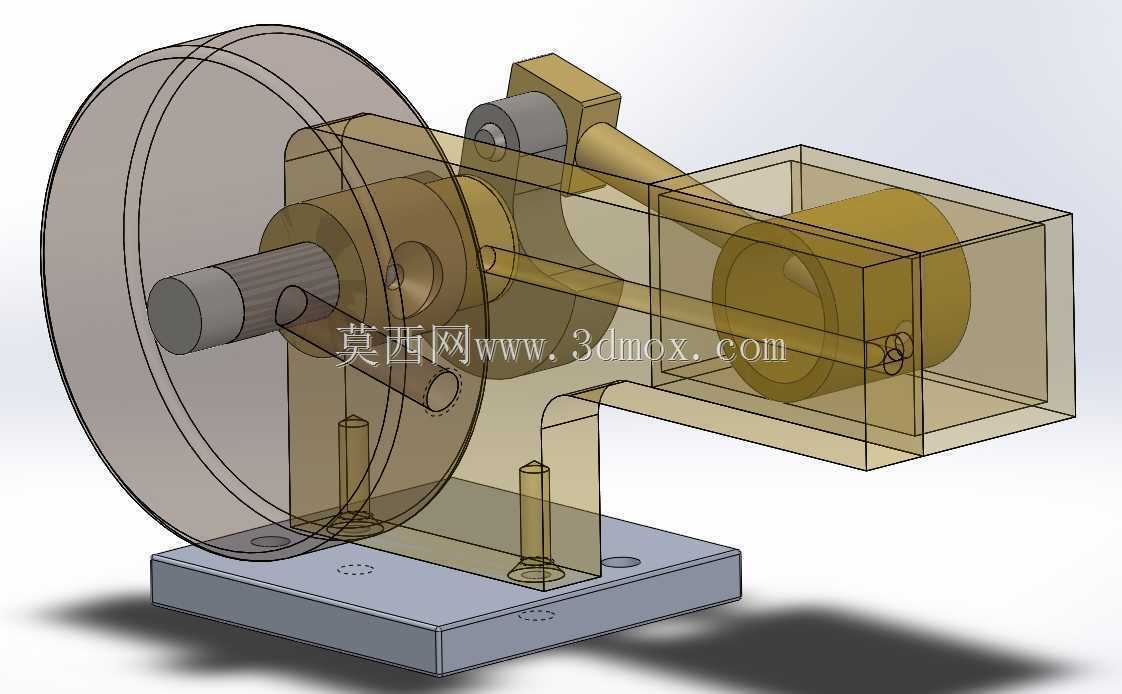

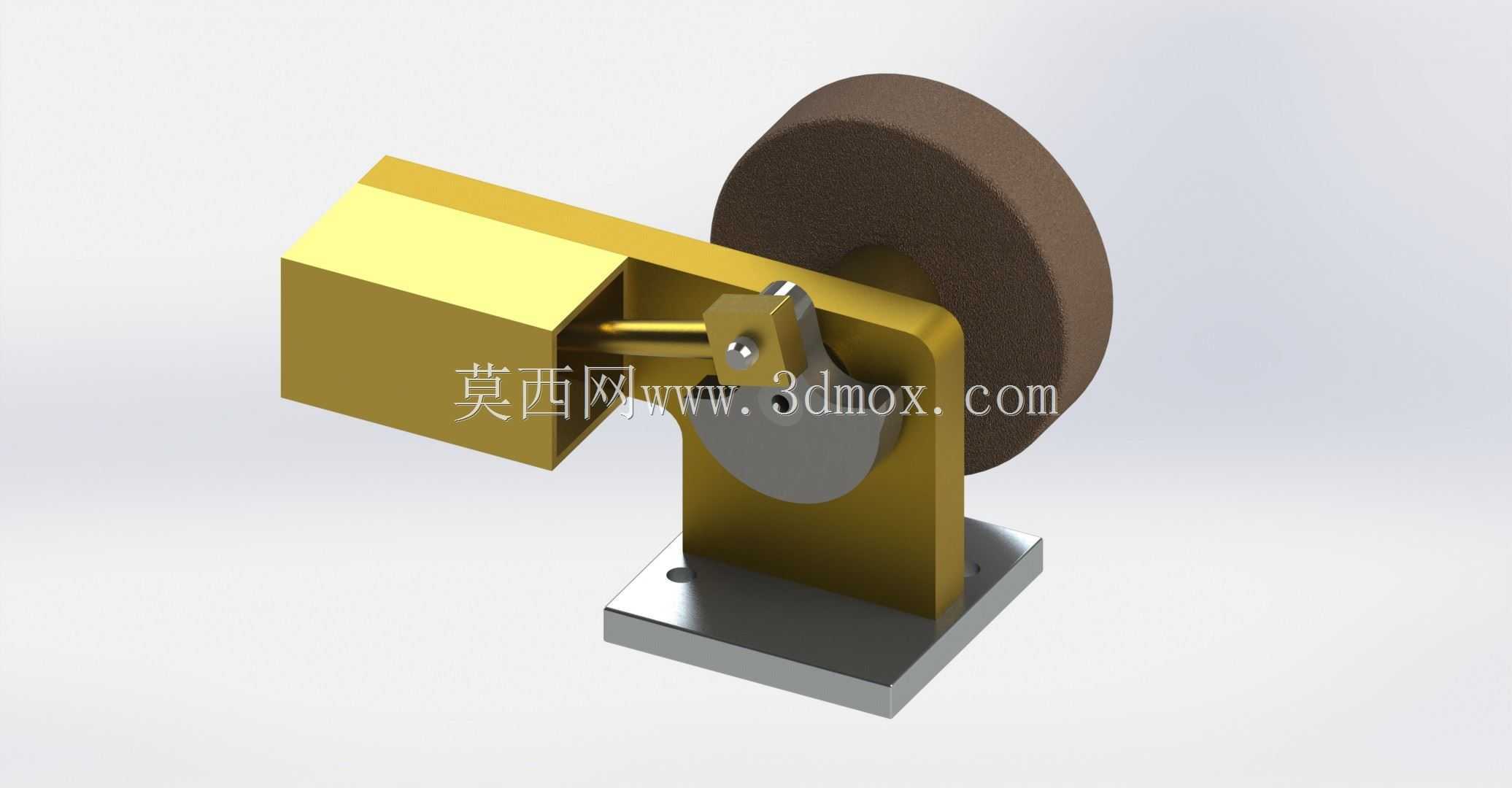

　　适合小批量手工制作或者教学场景下的学员实操加工。安装底座采用带安装孔的平板式结构，四个安装孔位分布在底座四角，安装时可通过螺栓直接固定在安装台面或者设备支架上，底座与缸体、支架部分采用一体式连接设计，保证了整体结构的刚性，避免设备运行过程中因曲柄连杆的往复作用力产生结构晃动。输出端直接连接轮式负载安装位，可直接安装砂轮、小直径飞轮或者传动带轮，无需额外加装输出轴转接结构，能够直接将蒸汽做功产生的往复直线运动转化为旋转运动输出，适配小型磨具演示、动力传动原理展示等不同的使用需求。配气槽道直接集成在输出轴上的设计，让配气相位与曲轴转角直接对应，无需额外调整配气正时，装配时只要保证活塞与曲柄的连接位置正确，即可实现稳定的配气循环，

　　大幅降低了非专业人员的装配门槛。整体外露的运动结构也方便观察者直观理解蒸汽机从蒸汽输入、活塞往复运动到曲轴旋转输出的完整动力传递过程，在职业院校机械原理教学、青少年科创活动的动力演示环节中，能够让学习者快速掌握往复式动力机械的核心工作逻辑，相比封闭结构的蒸汽机模型，其结构可见度更高，教学演示效果更好。
