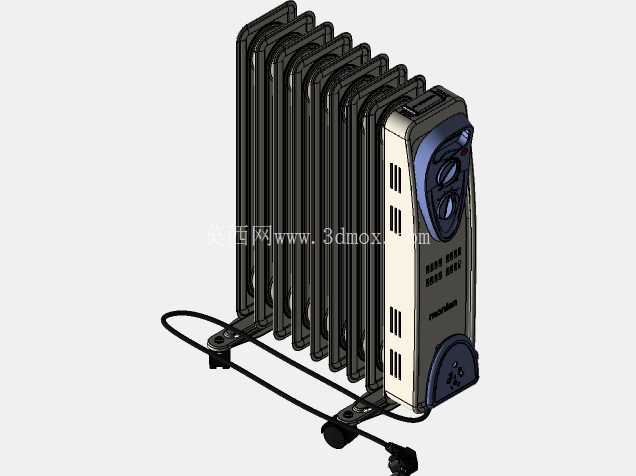

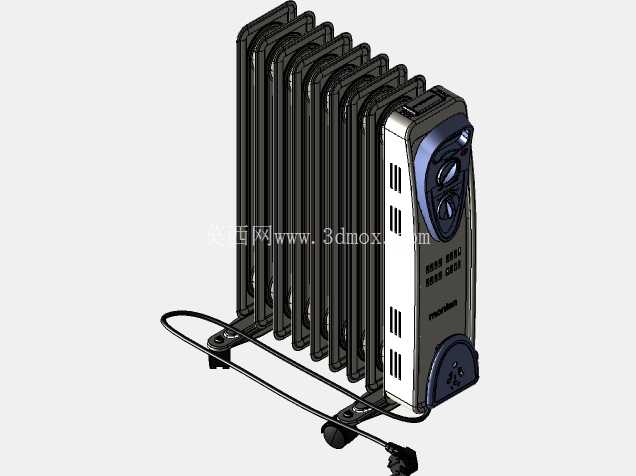

Monlan MS-20U家用充油式电暖器结构设计

这款充油式电暖器的三维结构，完整还原了民用采暖设备的典型设计逻辑，可直接用于小型家用取暖设备的结构参考、逆向建模练习或是同类型产品的改型设计依据。从实际应用场景来看，这类设备主要面向15-25平米的封闭室内空间，比如卧室、小型办公室、出租屋等场景，在没有集中供暖的南方冬季、或是北方供暖前后的过渡期使用，依靠密封腔体内的导热油循环传递热量，不会像暖风机那样直吹造成皮肤干燥，也没有明火类取暖设备的一氧化碳中毒风险，适合长时间连续运行。

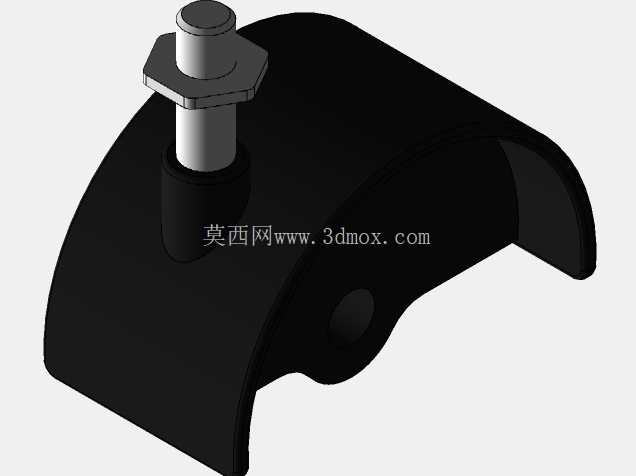

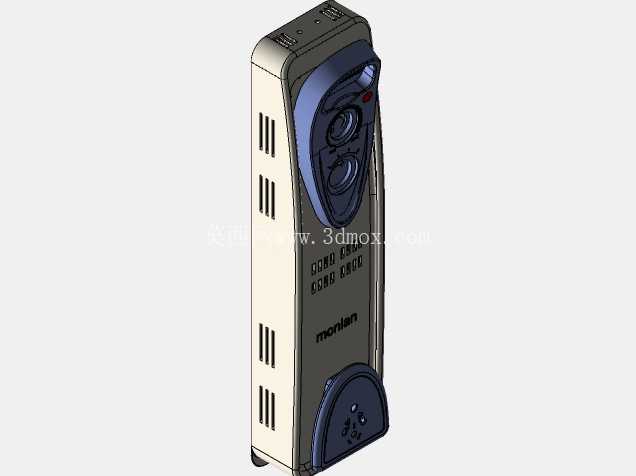

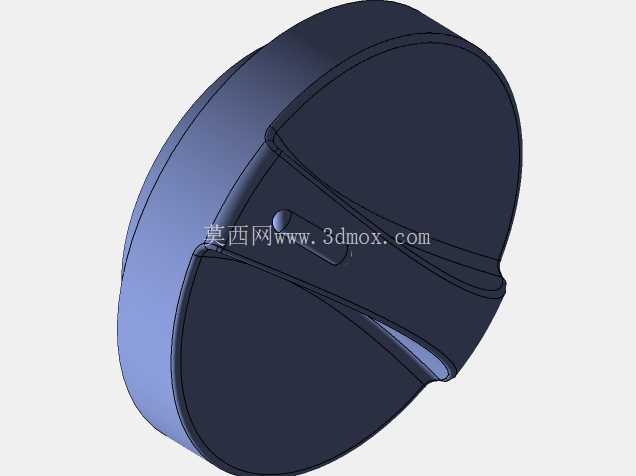

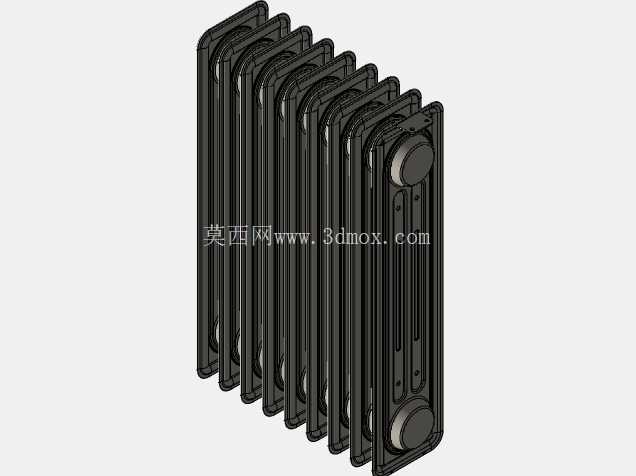

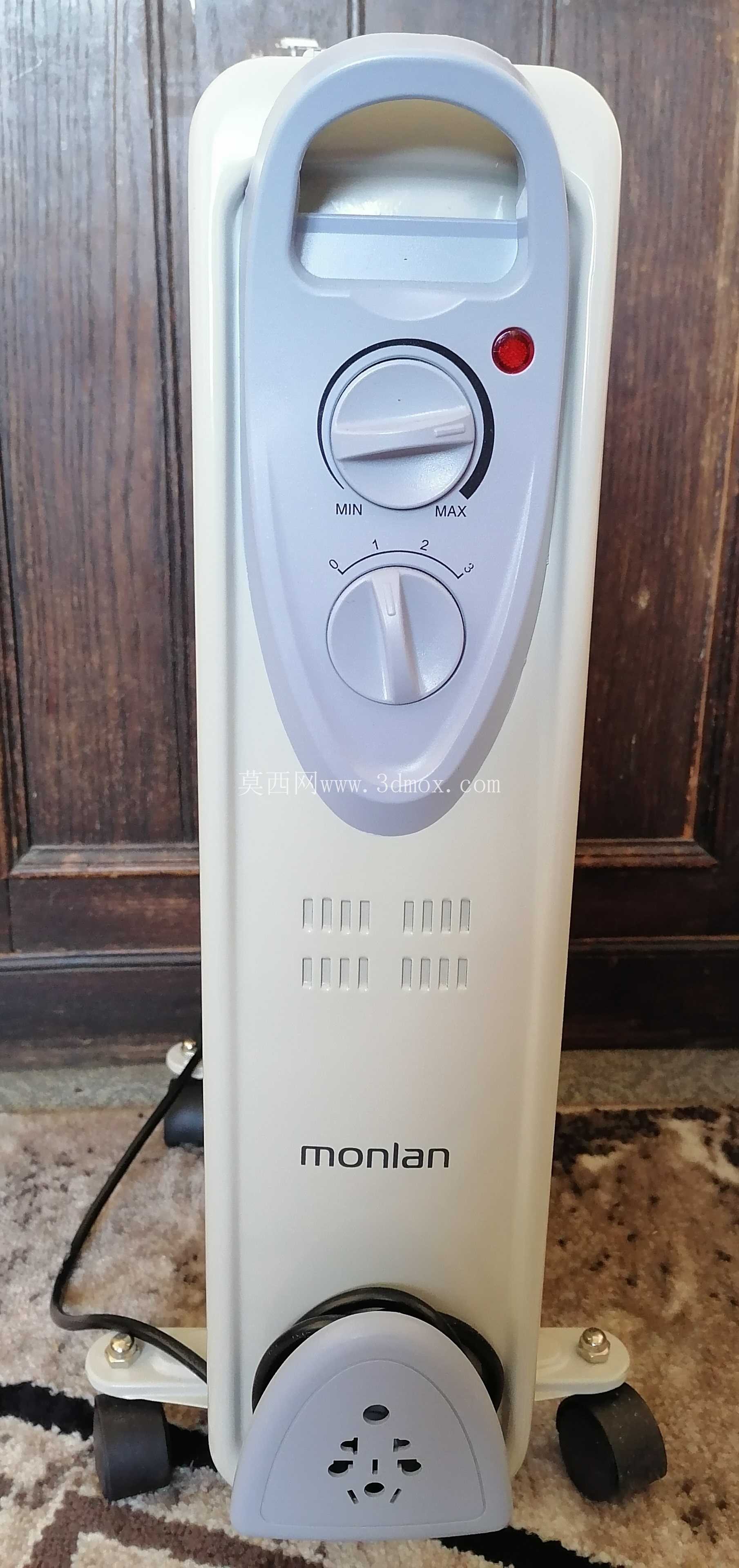

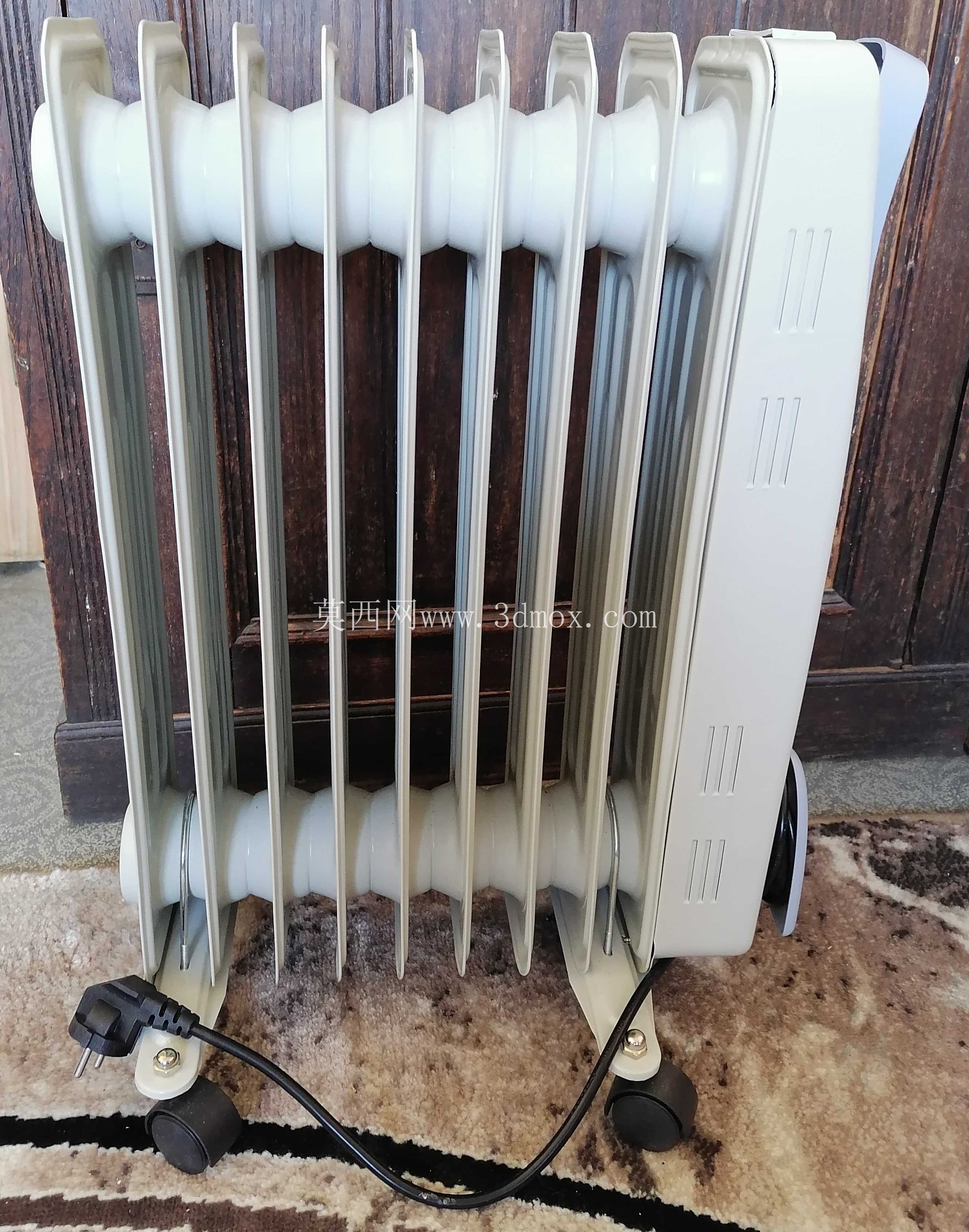

从功能特性上看，模型完整还原了设备的核心结构：多片叠装的钢制散热鳍片是热量交换的核心，每片鳍片都设计有冲压成型的油道，相邻鳍片通过卷边密封焊接连通，形成完整的密闭导热油腔体，腔体内部预留了适量的膨胀空间，避免导热油受热膨胀造成腔体压力过高。设备侧上方的控制区域集成了档位调节旋钮与温控旋钮，两档功率切换可适配不同的采暖需求，温控旋钮可根据环境温度自动通断加热回路，维持室温在设定区间，减少不必要的电能消耗。设备底部的脚轮组件采用万向轮结构，搭配前端的收线支架，可方便用户在不同房间之间移动使用，电源线不用时可缠绕在支架上，避免线材杂乱绊倒使用者。

设计思路上，这款产品充分考虑了民用电器的安全与易用性：散热鳍片的边缘全部做了圆弧翻边处理，没有尖锐的冲压棱角，避免用户移动时划伤皮肤；控制区域的塑料外壳采用耐高温阻燃材质，与内部加热组件之间预留了足够的隔热间隙，避免外壳温度过高造成烫伤；顶部的一体式提手与底部脚轮配合，单人即可轻松挪动设备，不需要额外的搬运工具。设备的加热组件完全浸没在导热油中，不会出现干烧情况，导热油属于长效传热介质，正常使用情况下不需要更换补充，降低了用户的后期维护成本。

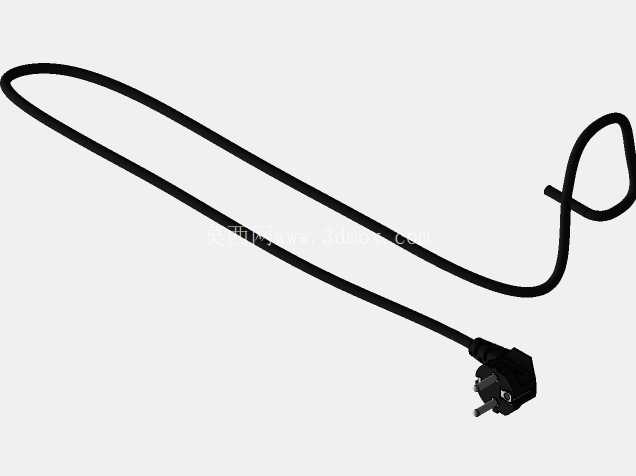

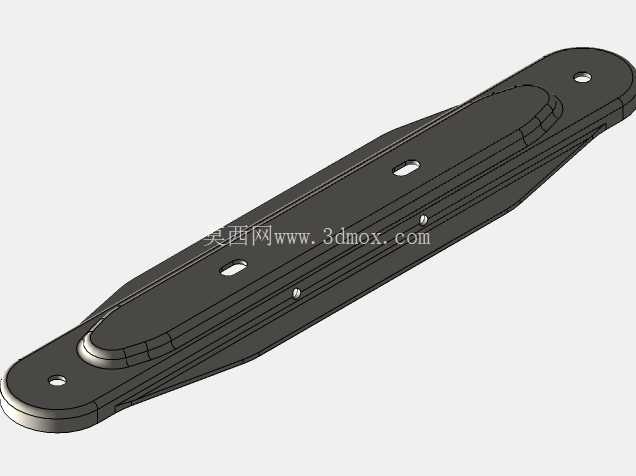

从安装边界与尺寸适配来看，这款油汀的整体宽度由9片散热鳍片叠加决定，单鳍片厚度约为10mm，叠加后整体厚度在120mm左右，加上侧置的控制外壳，整体宽度约160mm，高度方向从脚轮底部到设备顶部约为650mm，长度方向约为450mm，放置时需要距离墙面至少20cm的散热间隙，避免墙面长期受热出现变色，同时不能覆盖衣物等可燃物，避免影响散热造成安全隐患。脚轮的安装孔位采用标准的卡扣式结构，不需要额外工具即可完成组装，用户收到产品后只需将脚轮卡入底部的固定支架即可使用。电源线长度约为1.5m，可适配大多数室内插座的安装位置，不需要额外搭配插线板即可正常使用。

建模层面，这个模型完整还原了所有零部件的装配关系，从散热鳍片的冲压特征、控制旋钮的防滑纹理、脚轮的转动结构到电源线的出线位置都做了精准还原，没有省略关键的结构细节，可直接用于结构干涉检查、装配工艺模拟，也可作为同类产品设计的参考基准，帮助设计人员快速掌握油汀类取暖设备的结构布局要点，减少前期方案设计的重复工作量。
