深沟球滚动轴承机械结构三维设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1150512
  • 深沟球滚动轴承机械结构三维设计
  • 深沟球滚动轴承机械结构三维设计
  • 深沟球滚动轴承机械结构三维设计
  • 深沟球滚动轴承机械结构三维设计
  • 深沟球滚动轴承机械结构三维设计

在各类旋转传动设备的结构设计中,轴承是决定整套机构运行稳定性、使用寿命与传动精度的核心基础零件,本次建模的深沟球型滚动轴承,是工业领域应用覆盖面最广的一类旋转支撑部件,从民用家电的电机转轴、小型输送线的辊筒支撑,到工业机床的主轴端、工程机械的铰接旋转位,都能见到这类零件的应用场景。

从实际功能层面看,这类轴承的核心作用是承接旋转轴系的径向载荷,同时可承受一定比例的双向轴向载荷,在轴系运转过程中,通过滚动体的滚动摩擦替代传统轴孔直接接触的滑动摩擦,大幅降低运转过程中的摩擦阻力与磨损速率,保障旋转部件长期运行的同轴度,避免轴系运转过程中出现径向窜动、偏心卡顿等问题。很多初次做结构设计的工程师容易忽略轴承的选型匹配,比如在有轴向冲击载荷的工况下选用纯径向承载的轴承结构,往往会导致轴承滚道出现点蚀、保持架碎裂等早期失效问题,而这类标准深沟球轴承的结构设计,本身就兼顾了常规工况下的径向与小载荷轴向承载需求,是通用传动场景下的首选支撑部件。

从设计思路上还原这套轴承的建模逻辑,首先要明确标准件的尺寸边界遵循通用机械零部件的尺寸规范,轴承的内圈与轴采用基孔制过盈配合,外圈与安装座孔采用基轴制过渡配合,建模过程中需要严格控制内圈内径、外圈外径、轴承整体宽度这三个核心安装尺寸的公差带,避免后续装配过程中出现配合过松导致跑圈、或者配合过紧导致轴承游隙被挤压消除引发的运转卡滞。轴承内部的结构分为四个核心部分:内圈、外圈、滚动体、保持架,内圈的外侧与外圈的内侧都加工有弧形滚道,滚道的曲率半径略大于滚动体的半径,保障滚动体在滚道内可以顺畅滚动同时不会出现脱出问题;滚动体采用标准钢球,沿滚道圆周方向均匀排布;保持架的作用是将相邻滚动体分隔开,避免滚动体之间直接接触摩擦,同时引导滚动体在滚道内保持正确的运动轨迹,建模时需要注意保持架的兜孔间隙,预留出滚动体运转时的热膨胀空间,避免高温工况下滚动体卡滞。

在实际设备选型应用中,这类轴承的安装边界需要结合具体工况调整:如果是高速运转场景,需要适当放大轴承的径向游隙,配合脂润滑或者油雾润滑方式,降低高速运转下的摩擦温升;如果是重载低速场景,则可以选用游隙更小的组别,提升轴系的支撑刚性,避免重载下轴系出现挠度变形。很多现场运维的常见故障,比如轴承运转异响、温升过高,除了润滑不到位的因素外,很大比例是安装过程中没有采用正确的压装方式,比如通过敲击外圈将轴承压装到轴上,会导致滚道被冲击力损伤,或者安装时轴承与轴的同轴度偏差过大,导致轴承承受额外的偏载,大幅缩短使用寿命。

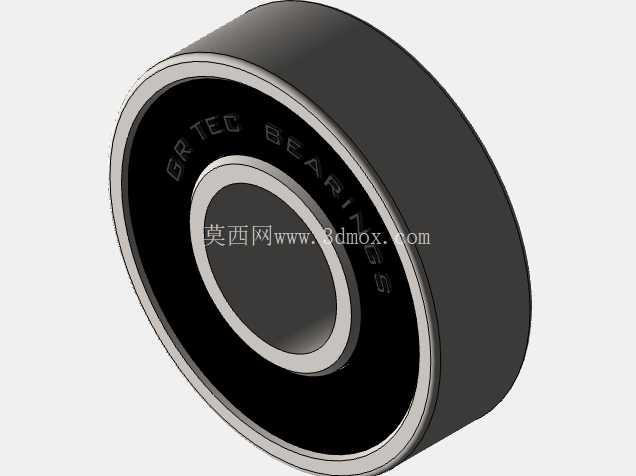

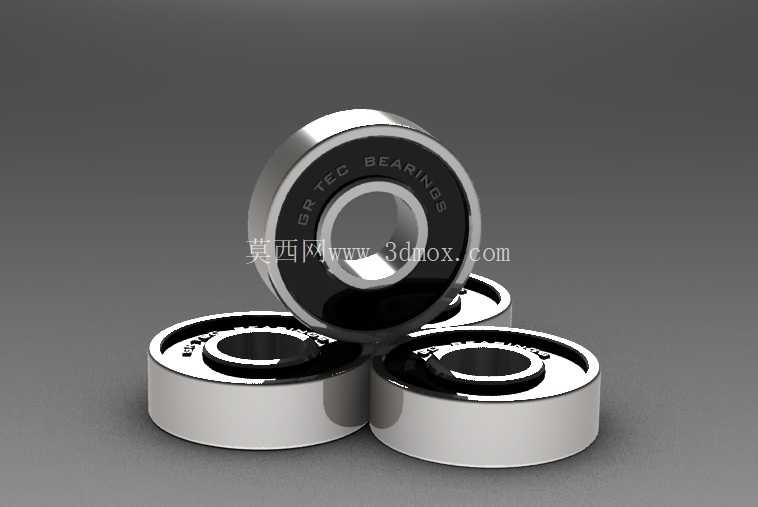

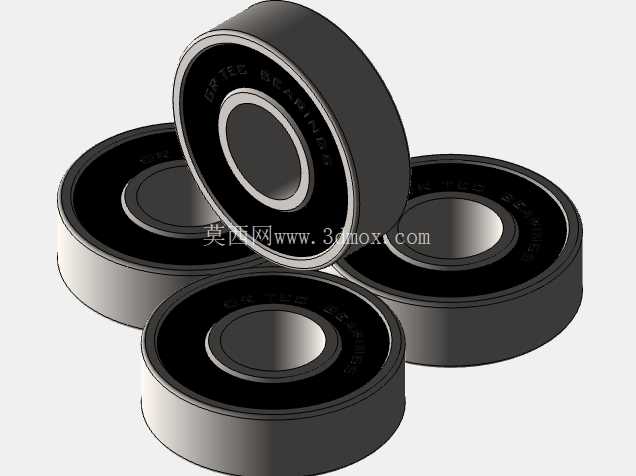

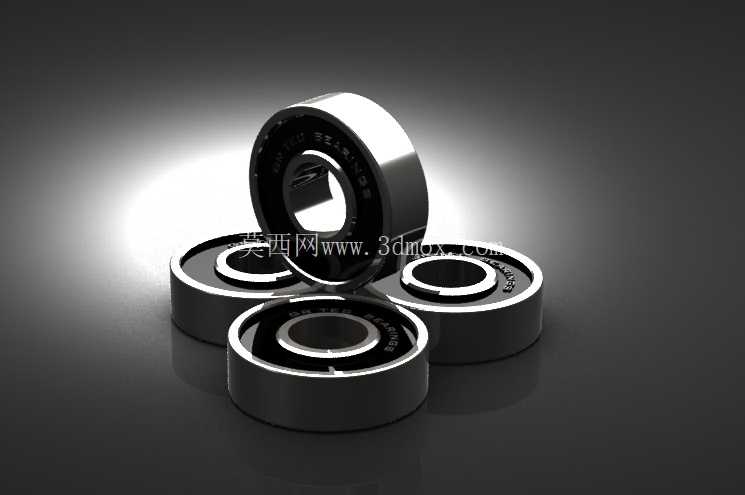

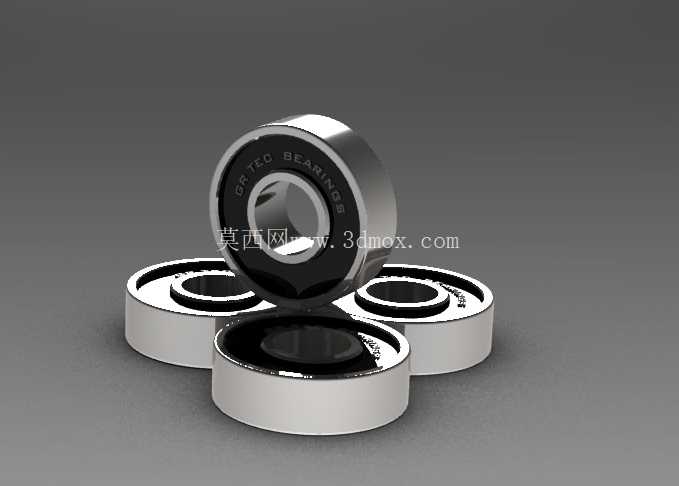

建模过程中对细节的还原也直接影响后续工程应用的参考价值,比如轴承两侧的密封结构,图中展示的是带橡胶密封圈的闭式轴承结构,这类结构在出厂时已经预填了润滑脂,使用过程中不需要额外定期加注润滑脂,适合在粉尘较多、开放式的安装场景下使用,避免外部杂质进入滚道内部加剧磨损;而开式轴承则没有两侧的密封圈,适合在有集中润滑系统的密闭传动箱体内使用,运维过程中可以通过油路定期补充润滑油。另外在做装配体建模时,一定要注意轴承的安装定位方式,通常内圈通过轴肩定位,外圈通过轴承座的孔用挡圈或者端盖定位,定位轴肩的高度不能超过轴承内圈的倒角高度,否则会导致轴承无法安装到位,也会给后续的拆卸维护造成困难,这些细节都是结构设计过程中需要反复核对的关键点,哪怕是一个标准件的尺寸偏差,都可能导致整套机构的装配失败。
