机械加工用高精度划线定位尺结构设计

在单件小批量机械加工、钣金划线、模具修配场景中，常规钢直尺仅能完成直线长度测量，无法实现垂直方向的精准定位划线，很多一线操作工人会遇到沿直尺边缘划平行线时，划针偏移导致线条歪斜、尺寸偏差超差的问题，这款带滑动定位块的划线尺，正是针对这类现场痛点完成的结构设计。

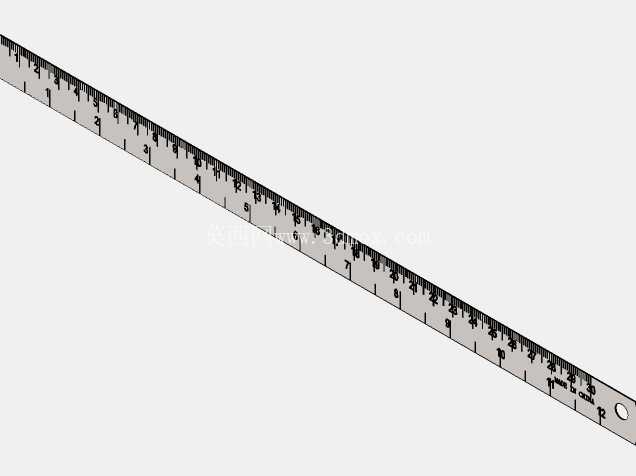

整个工具的核心结构分为两部分，一是带双刻度的尺身，二是可沿尺身滑动的定位锁紧块。尺身采用与常规钢直尺一致的扁平长条结构，正反两面分别蚀刻公制毫米刻度与英制英寸刻度，刻度线从尺身端部起始排布，尺身厚度控制在1.2mm左右，宽度25mm，既保证手持时的刚度，不会因轻微受力产生弯曲变形，又能贴合工件表面，避免尺身悬空导致的划线偏移。尺身的边缘做了0.1mm的倒角处理，去除冲压后的锐边毛刺，既避免划针沿尺边移动时卡滞，也能防止操作时划伤手部。

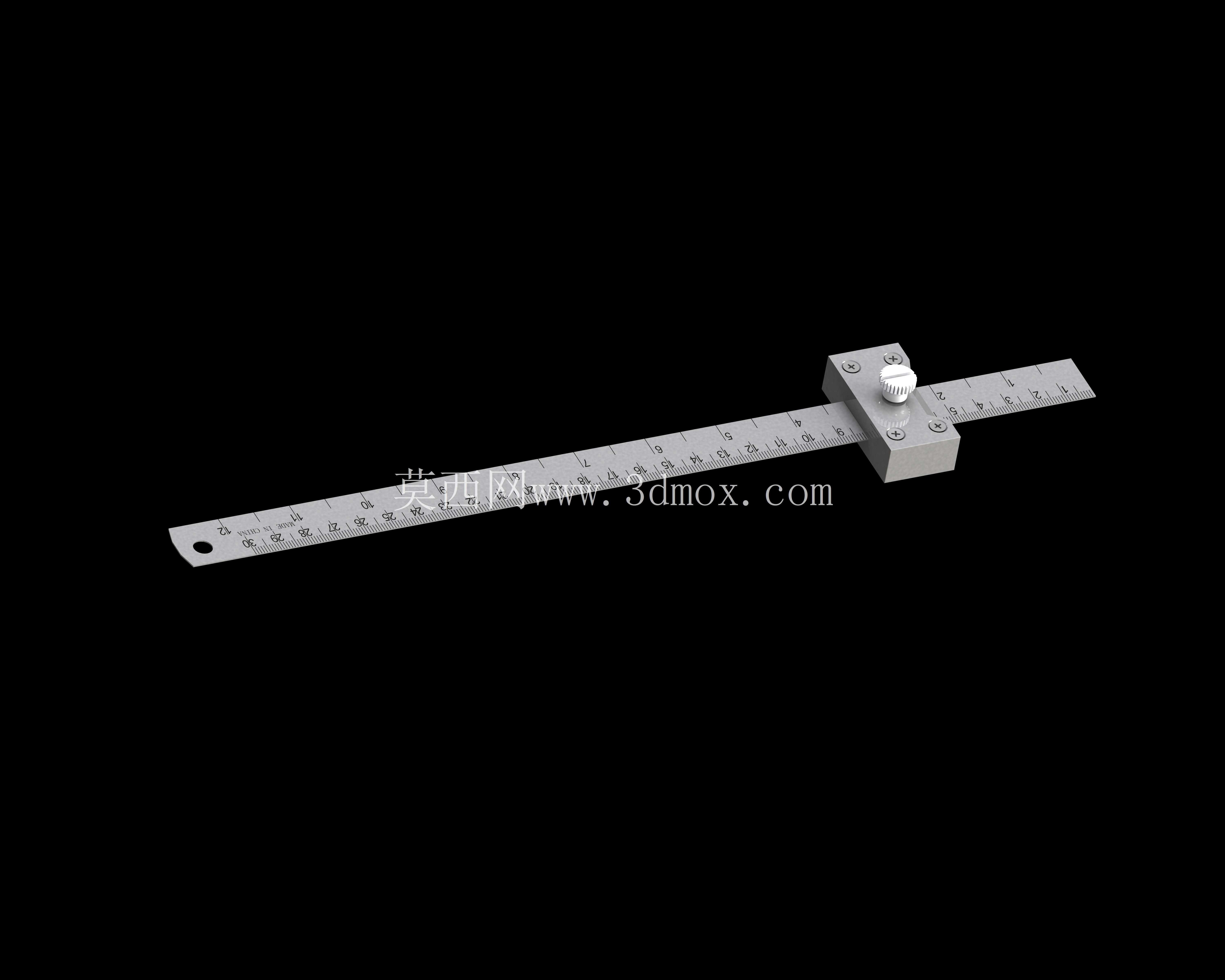

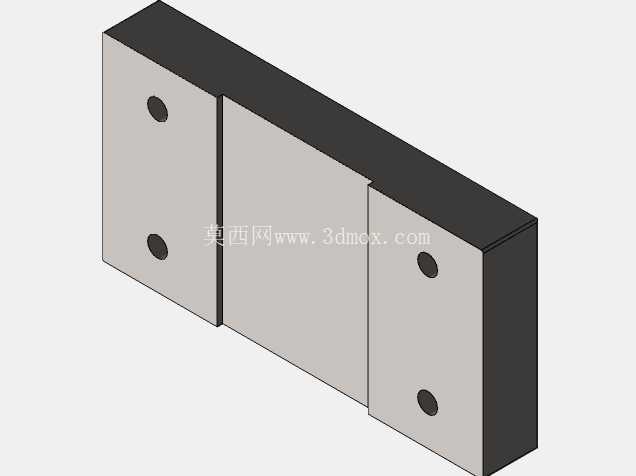

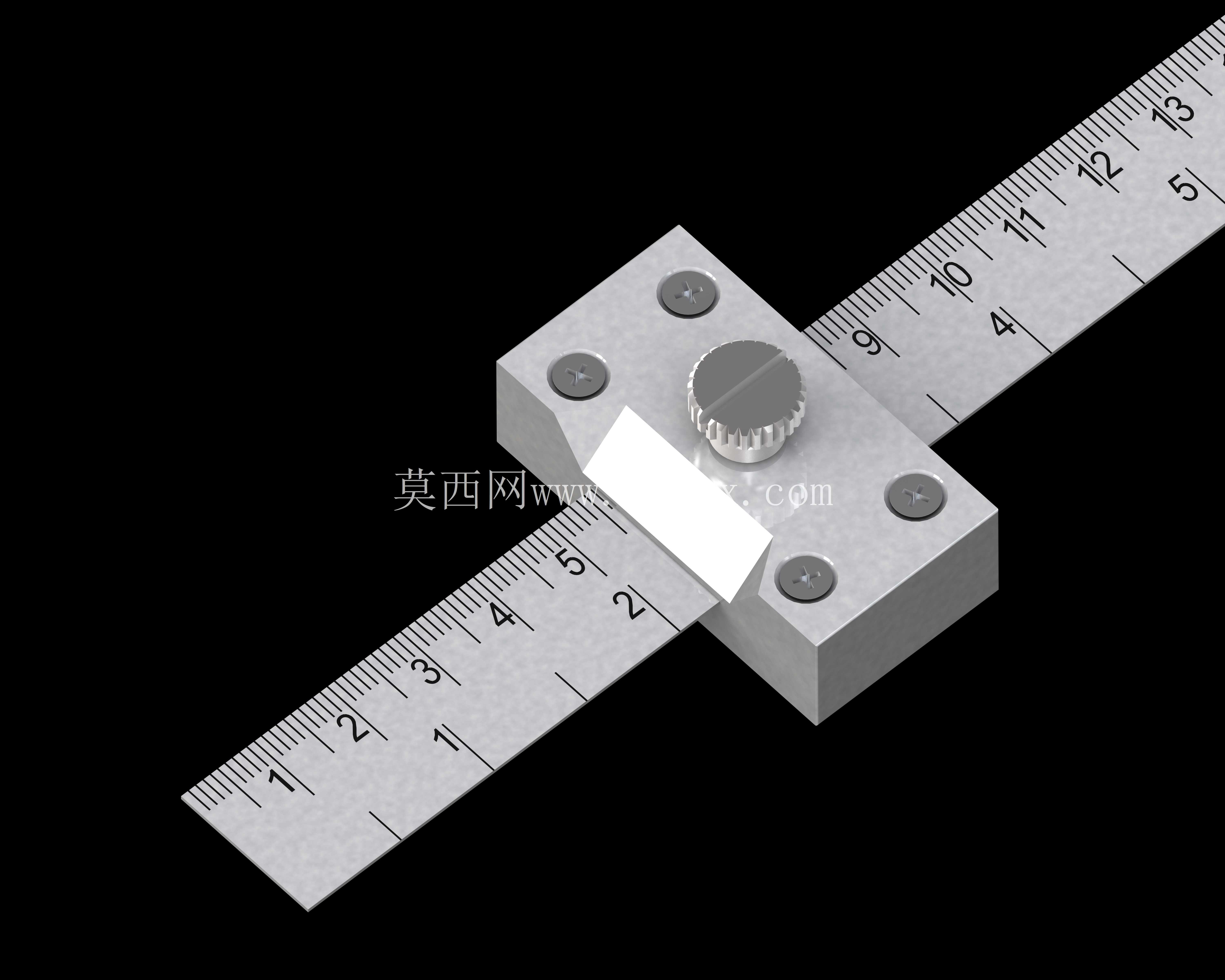

滑动定位块是整个工具的功能核心，块体采用矩形方块结构，中部开有与尺身截面匹配的通槽，通槽与尺身的配合间隙控制在0.03mm以内，既保证定位块能沿尺身顺畅滑动无卡滞，又不会出现横向晃动，保证划线时的定位精度。定位块的顶面设置了一个滚花锁紧旋钮，旋钮下部连接压紧块，当滑动到目标尺寸位置时，旋紧旋钮即可通过压紧块将定位块与尺身牢牢锁死，避免划线过程中定位块移位。滚花旋钮的外径设计为12mm，表面做直纹滚花处理，即使手上沾有切削液或油污，也能徒手完成锁紧操作，不需要额外借助扳手等工具。定位块的两个相邻侧面做了垂直精度校准，与尺身长度方向的垂直度公差控制在0.02mm以内，其中一个侧面为划线基准面，划针可紧贴该基准面沿尺身长度方向移动，划出与尺身端部垂直的精准直线，也可将基准面靠在工件已加工的边缘上，滑动尺身调整到目标伸出长度后锁紧，直接划出与工件边缘平行的等距线条，不需要额外搭配直角尺进行找正，大幅减少划线时的辅助操作时间。

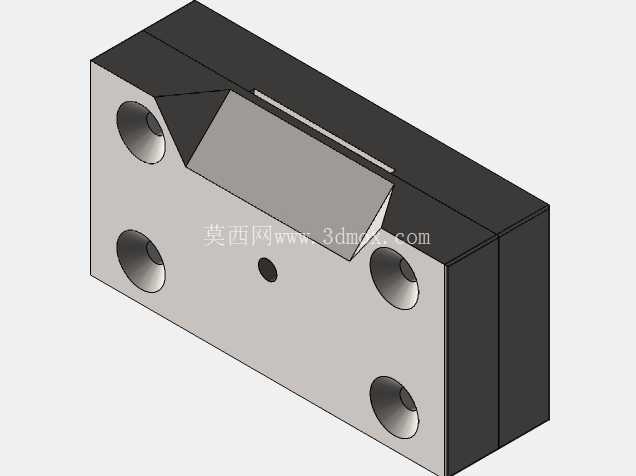

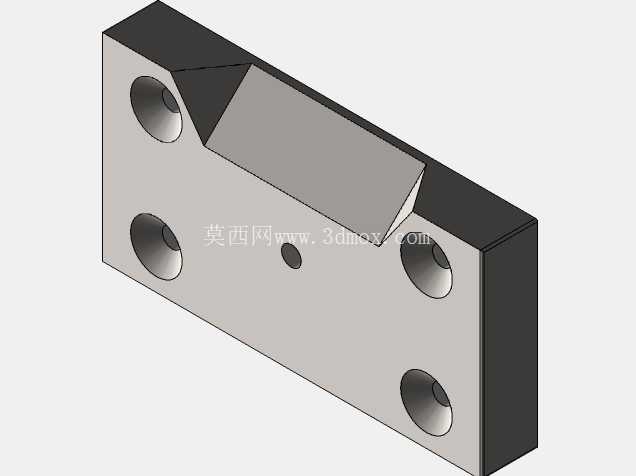

定位块上共设置了四个沉头安装孔，可根据使用需求更换不同材质的压紧垫片，比如针对不锈钢尺身可更换铜质垫片，避免长期锁紧摩擦刮花尺身的刻度层；针对粗糙的铸件毛坯划线场景，可更换硬质合金垫片，提升定位块的耐磨性能。尺身的端部做了5mm的圆角处理，避免日常存放或使用时端部磕碰变形，影响端部基准的平面度。

从实际使用场景来看，这款划线尺可覆盖大部分常规钳工划线作业需求：在钣金下料划线时，可快速划出多条等距的折弯参考线；在模具修配时，可直接在模仁表面划出精准的加工基准线；在普通车床、铣床的工件装夹找正时，也可配合高度尺完成工件的划线找正作业。相比传统的钢直尺加直角尺的组合划线方式，这款集成滑动定位块的划线尺不需要反复对齐尺寸、调整直角角度，单次定位即可完成单方向的平行或垂直划线，划线效率可提升60%以上，同时能避免多次对齐带来的累积误差，划线尺寸精度可稳定控制在0.1mm以内，满足普通机加工的划线精度要求。

在建模过程中，尺身的刻度线采用阵列特征完成排布，公制刻度按照1mm间距做浅拉伸蚀刻特征，5mm、10mm位置的刻度线做加长处理，方便快速读数；定位块的通槽与尺身的配合面单独设置了配合公差参数，建模时预留了表面处理的涂层厚度，避免实际加工装配时出现过盈卡滞的问题；锁紧旋钮的滚花特征采用圆周阵列的直纹结构，既还原实际加工的工艺特征，也能在装配验证时检查旋钮旋转时与定位块顶面的间隙是否合理，不会出现旋转干涉的问题。整个工具的所有棱角都做了合理的倒角或圆角处理，完全符合手动工具的人机工程设计要求，长期手持操作也不会产生硌手的问题。
