机械加工用高精度划线尺结构设计

在机械加工的全流程工序里，划线是毛坯件进入精加工环节前的核心前置工序，不管是单件小批量的工装夹具修配，还是中小批量的零件加工前定位，划线尺都是划线工位上离不开的基础工具。很多刚入行的钳工可能会觉得划线尺结构简单，无非是带刻度的直条，但实际在车间现场使用时，划线尺的直线度、刻度面的耐磨性、尺身的刚性，直接决定了划线的精度，进而影响后续加工的余量分配，甚至会因为划线偏差导致零件报废。

这款划线尺的设计，首先考虑的是车间现场的复杂使用工况，日常使用中划线尺经常会和铸铁平台、毛坯件、划针盘、高度尺等工具磕碰，还要接触划线涂料、切削液，所以尺身主体选用了经过淬硬处理的合金工具钢材质，整体尺身做了去应力的时效处理，避免长期使用后出现形变导致直线度超差。尺身的两个测量基面都经过精磨处理，平面度控制在0.02mm每米范围内，不管是靠在工件的垂直基准面还是水平平台上，都能保证贴合紧密，不会因为基面缝隙导致划线偏移。

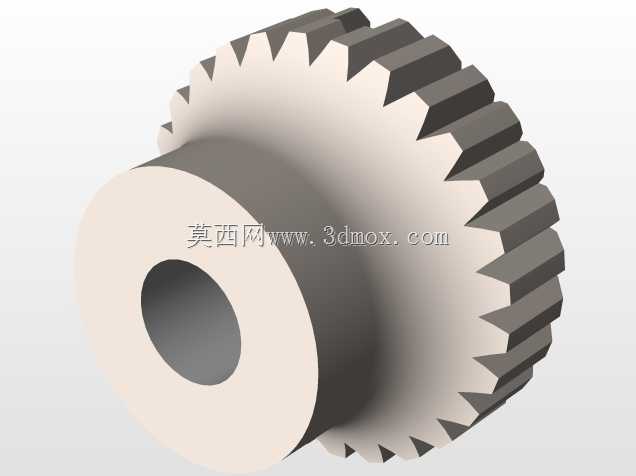

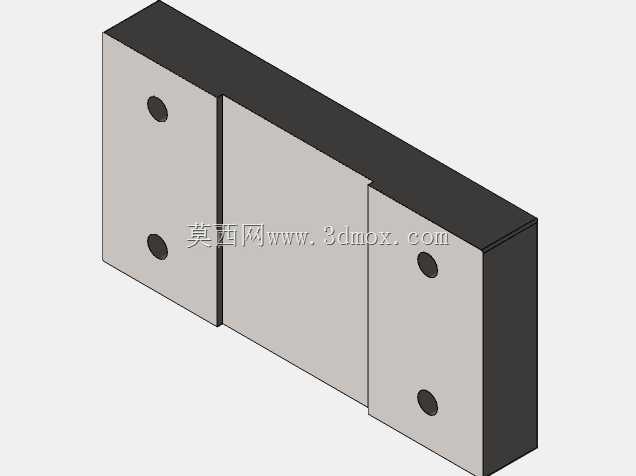

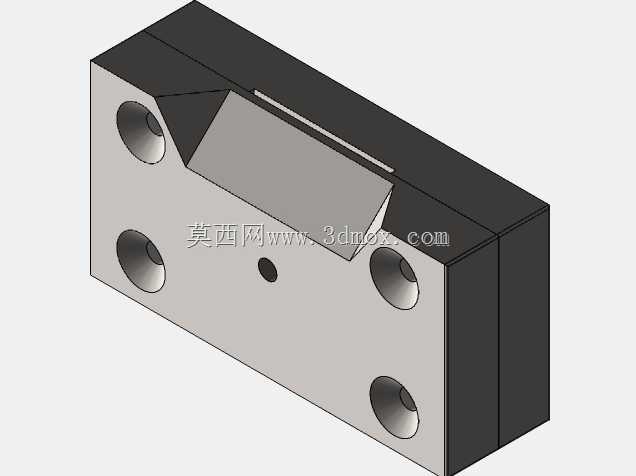

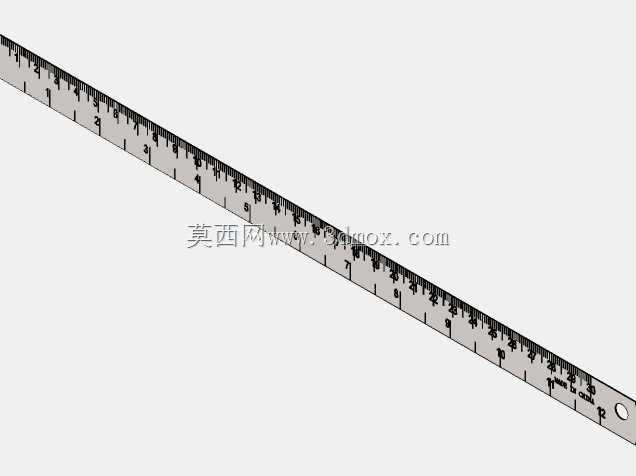

从功能特性来看，这款划线尺的刻度线采用了激光蚀刻工艺，相比传统的机械刻线，激光蚀刻的刻度边缘更整齐，没有毛刺，而且刻线深度均匀，长期使用摩擦也不会出现刻度模糊的问题，刻度值的标注遵循机械加工的通用读数习惯，公制刻度的分度值为1mm，主刻度线每10mm做加长加粗标识，方便操作人员快速读数，不需要逐格数线。尺身的非刻度面做了哑光喷砂处理，避免车间灯光照射产生反光，长时间读数也不容易产生视觉疲劳。尺身的一端设计了90度的直角靠止，在给方形工件、板材划垂直线的时候，不需要额外搭配角尺定位，直接将靠止面贴紧工件的侧边就能快速定位，减少了辅助工具的切换时间，在批量划线作业时能有效提升作业效率。

设计过程中，针对传统薄型划线尺容易弯折的问题，这款划线尺的截面做了加厚的矩形结构，在保证尺身整体重量不会过重的前提下，提升了尺身的抗弯折刚性，1米长度规格的划线尺，两端支撑时中间的自然扰度不超过0.05mm，完全满足钳工划线的精度要求。尺身的边角都做了R1.5的圆角钝化处理，避免操作人员拿取时被锋利的边角划伤，也减少了尺身边角磕碰后产生崩缺的概率，日常存放时即使和其他工具堆放在工具柜里，也不容易因为磕碰损坏刻度面或者基准面。

从安装和使用边界来看，这款划线尺不需要额外的固定安装，属于手持类通用量具，使用时只需要将基准面贴合在工件的已加工基准面或者划线平台上，配合划针、高度游标尺就能完成直线划线、平行度校验、尺寸转移等操作。针对不同的作业场景，这款划线尺可以适配不同的配套辅具：在给大型焊接件划线时，可以配合C型夹将尺身临时固定在工件的型钢表面，避免划线过程中尺身移位；在做精密零件的划线作业时，可以配合划线方箱、千斤顶调整工件水平后，直接用划线尺靠紧基准面完成划线，不需要额外的调平步骤。

在实际的车间应用中，这类划线尺的覆盖场景非常广，除了传统的机加工划线工位，在钣金下料、钢结构预制、设备安装找平、模具修配等场景下也会频繁用到。比如在钣金车间划板材的剪切线时，这款划线尺的加厚尺身不会因为板材的轻微变形出现贴合不严的问题，激光蚀刻的刻度即使沾上钣金的防锈油、划线漆，只需要用棉纱一擦就能干净，不会残留污渍堵塞刻线；在设备安装现场，给设备底座划垫铁的布置位置线、找正设备的水平基准时，这款划线尺的刚性足够，靠在设备底座的加工面上不会出现弯曲，配合塞尺还能快速检测底座安装面的平面度误差，不需要额外携带平尺。

设计时还考虑了长期使用的维护便利性，尺身的整体表面做了发黑防锈处理，日常使用后只需要擦干净表面的污渍，涂抹少量防锈油存放，就不会出现生锈的问题，不需要特殊的养护条件，完全适配车间现场粗放的工具管理环境。尺身没有设计多余的可拆卸零部件，不会出现小零件丢失导致工具无法使用的问题，整体结构简单可靠，即使是新入职的操作人员，不需要专门的培训就能快速上手使用。和传统的铸铁平尺相比，这款钢制划线尺的重量更轻，单人就能轻松拿取1米规格的产品，在高空作业、大型工件上划线时，移动和调整都更方便，不会因为工具过重增加操作人员的劳动强度。

在精度保持性方面，这款划线尺的尺身经过冷处理稳定金相组织，长期使用后的尺寸稳定性更好，正常使用情况下每年的形变量不会超过0.01mm，不需要频繁校准就能满足划线作业的精度要求，相比普通的不锈钢直尺，它的基准面精度更高，刚性更好，不会因为轻微的受力就出现弯折，完全能满足机械加工行业划线工序的精度要求，是钳工工位、钣金工位、设备安装工位上通用性极强的基础测量划线工具。
