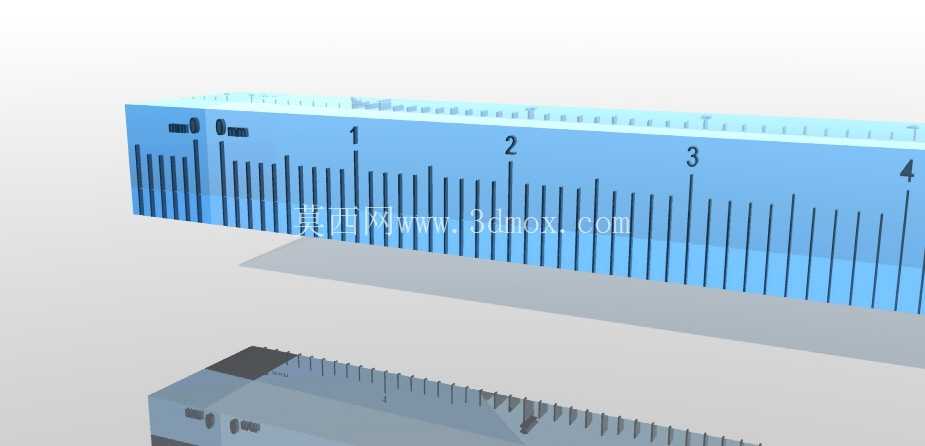

公制刻度冲压印尺结构设计

在冲压加工、模具制造以及精密装配的现场作业环节里，这类公制负冲头印尺的应用场景覆盖了从钣金件刻度压印、工装定位基准标识到小型零部件尺寸标记的多个实操场景。很多一线加工场景里，需要在金属、硬质塑料甚至复合材料工件表面直接压印出清晰的公制刻度，替代传统的丝印、激光打标工序，尤其是在工件后续需要经历摩擦、高温、油污侵蚀的工况下，压印形成的刻度不会出现脱落、模糊的问题，这也是这类冲头结构在五金加工、量具生产车间里被频繁使用的核心原因。

从实际用途来看，这套冲头结构并非直接作为测量用的直尺使用，而是作为冲压工序的成型工装，安装在对应吨位的压力机滑块端，通过单次或连续冲压动作，在工件表面直接成型出符合公制计量标准的刻度线与对应数值标识。和分体式单个刻度冲头相比，整体式的印尺冲头不需要逐次对位冲压，能够一次完成整段刻度的压印作业，大幅降低了逐冲对位产生的累积误差，也能将单批次工件的刻度压印工序效率提升数倍，尤其适合小尺寸直尺、工装定位标尺、设备刻度尺这类批量零件的刻度加工工序。

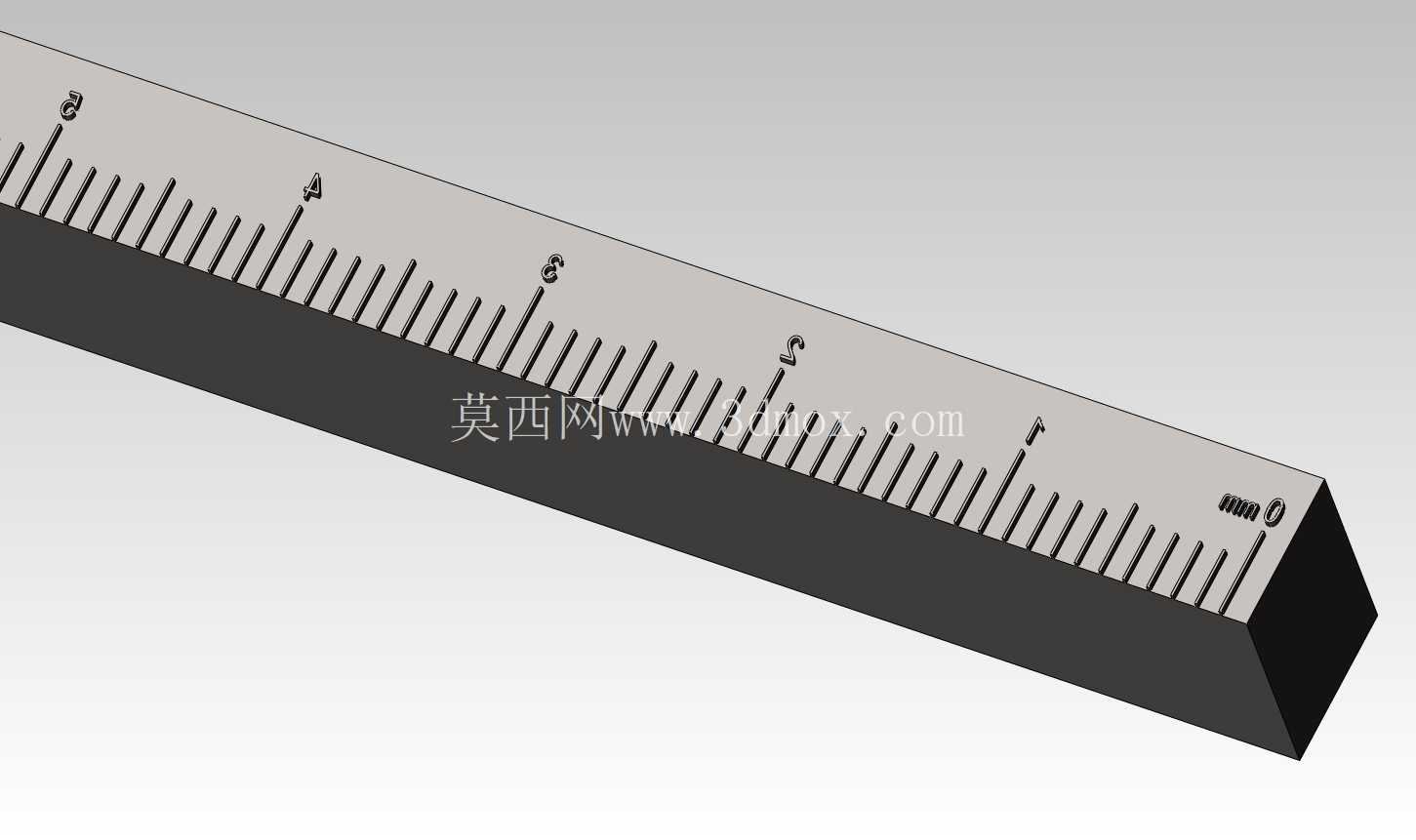

在功能特性的设计上，这套冲头的刃口部分采用了负冲结构设计，也就是冲切刃口的凸起方向与冲压进给方向匹配，刻度线的刃口高度保持统一公差，确保冲压时每一条刻度线的压印深度一致，不会出现长短刻度深浅不均、数值标识压印残缺的问题。冲头的基准侧边做了直角定位边设计，安装时可以直接靠在模具的定位靠块上，不需要反复调整冲头的水平度与刻度垂直度，安装对位的效率很高。同时冲头的非工作端做了加厚的装夹基体，能够承受连续冲压带来的交变载荷，避免冲头在高频冲压作业中出现根部断裂、刃口崩缺的问题。

设计思路上，首先是匹配公制计量的刻度规范，毫米级刻度的线长、线宽以及厘米位的数值标识位置，都严格遵循通用量具的刻度标注标准，确保压印出来的刻度符合使用者的读数习惯，不会出现刻度间距偏差、数值位置错位导致的读数误差。其次是考虑冲压作业的受力分布，将长刻度、短刻度以及数值标识的凸起刃口做了差异化的圆角处理，数值标识的刃口圆角略大于刻度线刃口，避免冲压时数值部位的压强过大导致工件表面被压穿，同时也能保证数值标识的轮廓清晰。另外在冲头的排屑设计上，相邻刻度刃口之间预留了足够的排屑间隙，冲压过程中产生的少量金属废屑不会卡在刃口缝隙里，避免连续冲压时废屑挤压导致刻度压印出现凹坑、毛刺。

从外形尺寸与安装边界来看，这套冲头的有效冲压刻度段长度覆盖常规小规格直尺的量程范围，冲头整体的宽度与装夹基体的厚度匹配常规小型压力机的模具安装槽尺寸，不需要额外制作过渡连接块就可以直接装夹固定。冲头的总高度控制在标准冷冲模的闭模高度适配范围内，安装时不需要大幅调整压力机的滑块行程，适配多数工厂现有小型冲压设备的装夹参数。定位基准边的平面度、刃口面与安装基面的平行度都按照工装级精度设计，安装后只要保证工件定位基准与冲头基准边平行，就能压印出垂直度、直线度符合要求的刻度线，不需要在模具上额外增加导向定位结构。在实际生产使用中，这类冲头还可以根据加工工件的材质特性，调整刃口的锋利度与冲压行程参数，针对铝材、铜材这类软质金属可以适当减小冲压压力，针对冷轧钢板、不锈钢板这类硬质材料则可以配合表面润滑处理，进一步延长冲头的使用寿命，保证压印刻度的边缘清晰度。
