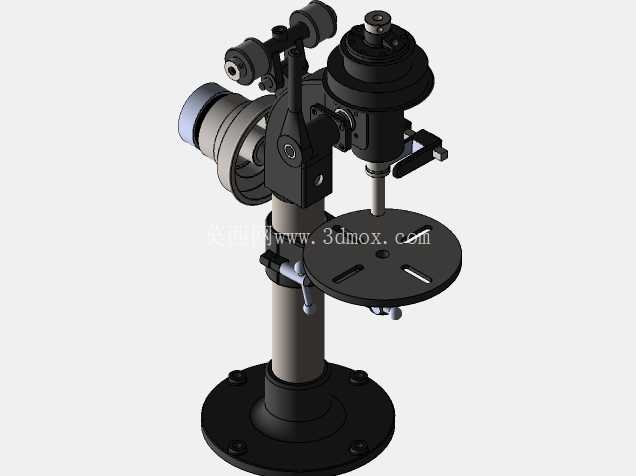

立式台钻精密结构三维设计

这款立式台钻的三维结构设计，完全围绕小型机加工车间、五金维修工位、教学实训场景的实际使用需求搭建，没有冗余的装饰性结构，每一处部件的尺寸、配合关系都对应实际加工中的操作逻辑。从安装边界来看，底部采用圆形法兰安装座，座面均匀分布六个螺栓沉孔，可直接固定在铸铁工作台或者木质工位台面上，安装后整体立柱垂直高度适配常规站立操作的人机高度，工作台面的回转半径覆盖小型工件的常规装夹范围，不会出现操作时手臂过度伸展的情况，也不会因为设备占地过大挤占工位周边的量具、刀具摆放空间。

设备的核心功能围绕孔加工全工序覆盖，主轴的进给行程设计适配常规小型零件的钻孔深度需求，从0.1mm的浅孔定位到数十毫米的深孔进给都能通过手轮的精细操作实现，主轴端的锥孔配合标准钻夹头，可以装夹不同直径的麻花钻、铰刀、锪钻、丝锥，覆盖从钻孔、扩孔、铰孔到锪孔、攻丝的全套孔加工工序，不需要额外更换多台设备就能完成单个零件上所有孔位的加工，减少工件多次装夹带来的定位误差。侧面的进给手轮位置经过人机工程校核，操作时手腕处于自然放松状态，长时间连续加工也不会产生过度的肌肉疲劳，工作台采用带T型槽的圆形回转台面，既可以通过T型槽螺栓装夹平口钳、钻模等工装，也可以手动回转台面调整工件的加工角度，台面下方的锁紧手柄可以在调整到位后快速锁死，避免加工过程中台面移位导致孔位偏差。

设计过程中优先考虑了设备的刚性表现，立柱采用厚壁无缝钢管结构，和底部安装座、顶部主轴箱的连接位置都做了加强筋过渡，避免钻孔时主轴受力产生的振动传递到立柱导致孔壁粗糙度超差，主轴箱内部的传动轮系采用阶梯带轮结构，可以根据不同的加工材质调整主轴转速，钻削钢材时用低速大扭矩档位，钻削铝合金、塑料等软质材料时切换到高速档位，保证不同材质加工时的切削参数匹配，减少刀具磨损。带轮外侧设置了全封闭的防护罩，避免传动带运转时卷入杂物或者造成操作安全隐患，防护罩的拆装只需要松开两个手拧螺丝，日常维护更换传动带时不需要复杂的工具就能完成操作。

主轴的进给机构带有深度刻度盘，可以精确控制钻孔的深度尺寸，加工盲孔时不需要反复测量深度，直接通过刻度盘定位就能保证孔深的尺寸公差在允许范围内，刻度盘的锁紧装置可以在设定好深度后锁死进给行程，批量加工同尺寸盲孔时能保证所有孔深一致，提升批量加工的效率。设备的工作台升降机构采用齿轮齿条传动，转动侧面的升降手轮就能快速调整工作台和主轴之间的距离，适配不同高度的工件装夹需求，调整到位后通过侧面的锁紧抱箍固定工作台位置，抱箍的锁紧力经过校核，即使承受较大的钻削轴向力也不会出现工作台下滑的情况。

从建模细节来看，所有的配合面都按照实际加工的公差要求预留了配合间隙，转动部件的位置都设置了对应的轴承安装位，装配关系完全和实际设备的装配流程一致，不管是用于教学演示设备结构，还是用于工装布局的工位仿真，都能直接复用模型的装配关系，不需要额外调整结构比例。模型的外形细节还原了实际设备的操作部件位置，包括主轴的启动停止开关、转速调整标识、进给手轮的防滑纹理，都和真实设备的操作逻辑对应，用于虚拟仿真实训时可以让操作人员快速熟悉设备的操作布局，减少真机操作时的误操作概率。

在实际生产场景中，这类台钻通常布置在机加工车间的钳工位旁边，用于完成铣削、车削加工后零件上的次要孔位加工，或者是小型五金件的全工序孔加工，相比大型摇臂钻床，它的占地面积小，操作灵活，启动速度快，加工小型零件时的效率远高于大型钻床，同时能耗更低，适合小批量零件的加工生产。在维修工位中，这类台钻可以完成设备维修时的配钻孔、攻丝作业，不需要将零件转运到专门的机加工车间，缩短维修的等待时间，在教学实训场景中，这款设备的结构清晰，传动原理直观，能够让学员快速理解钻削加工的运动逻辑，掌握孔加工的基本操作方法。
