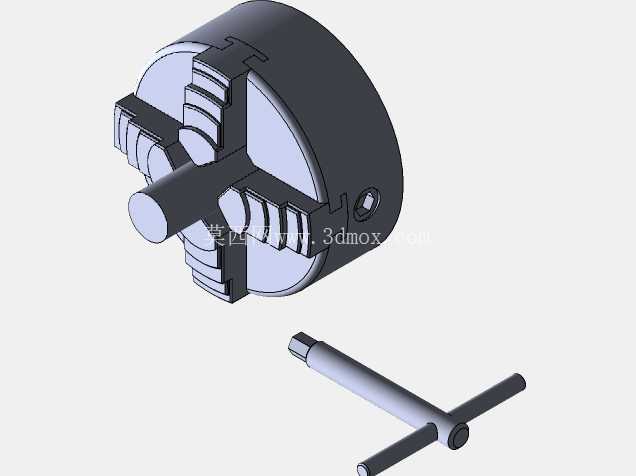

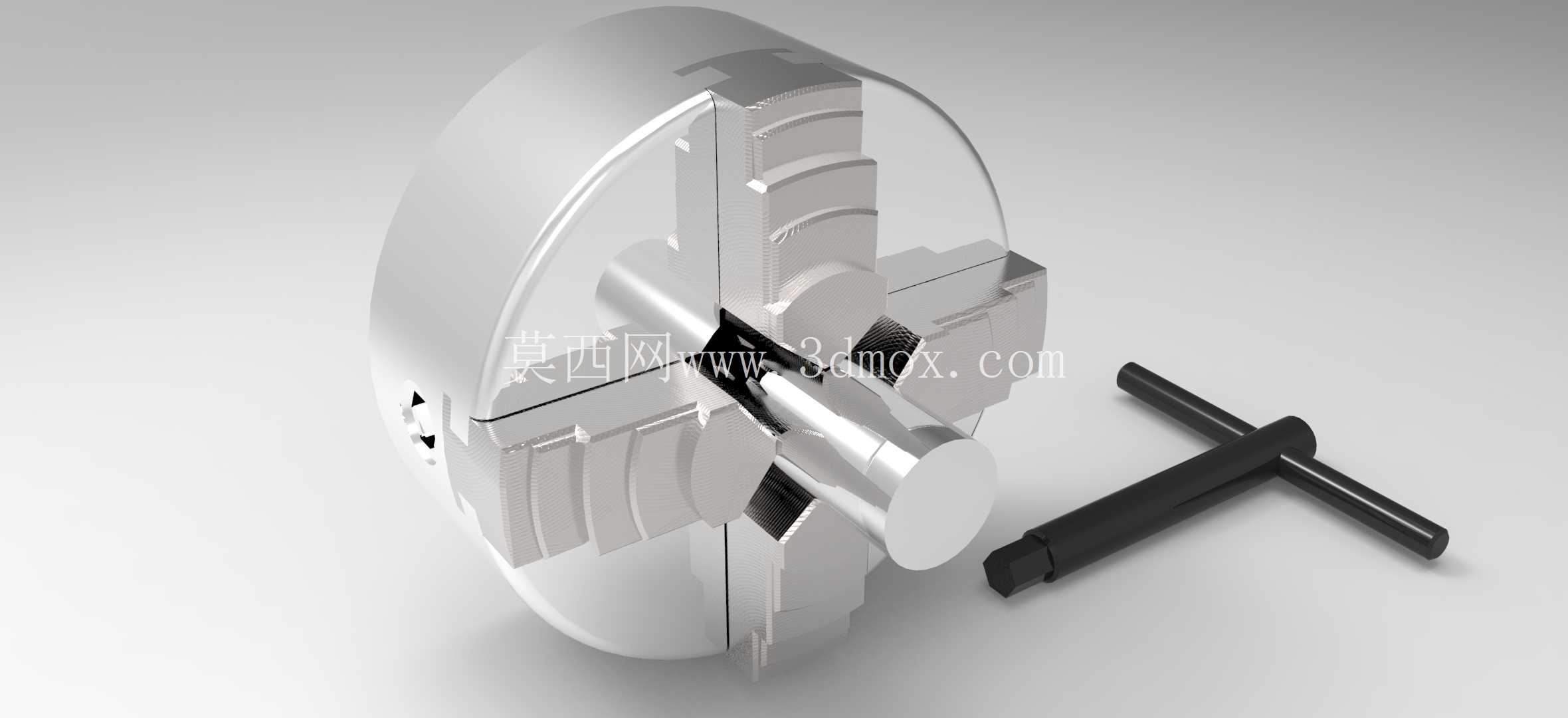

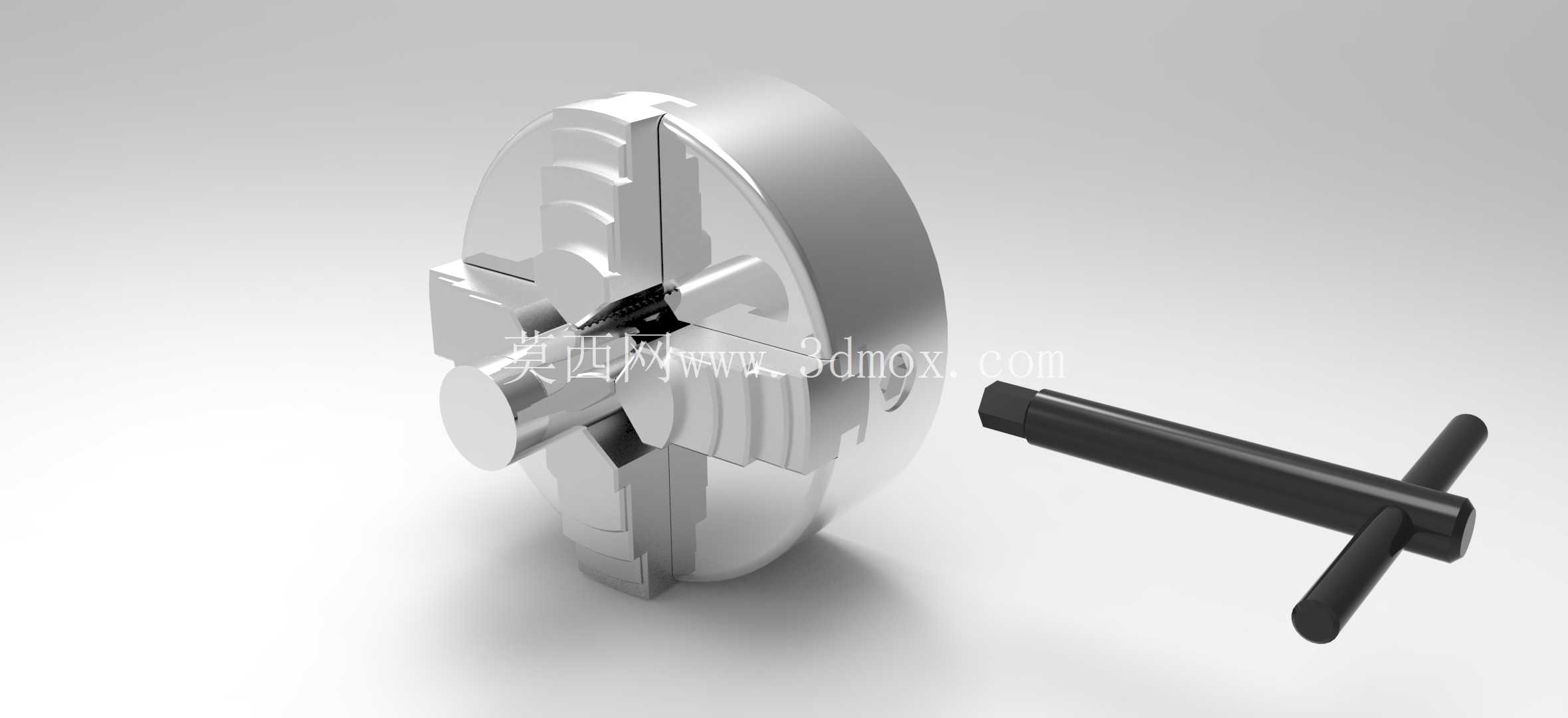

四爪自定心卡盘配套扳手结构设计

在普通卧式车床、转塔车床及内外圆磨床的回转类零件加工场景中，卡盘是直接决定工件装夹精度与加工稳定性的核心功能部件，本次呈现的四爪自定心卡盘及配套锁紧扳手结构，完全围绕中小规格车床的日常装夹需求完成设计落地。从实际加工场景来看，这类卡盘主要适配直径10-160mm范围内的轴类、盘类回转零件装夹，不管是批量加工的标准销轴，还是小批量定制的异形法兰盘，都能通过四爪的同步联动实现快速定心，相比三爪卡盘，它对非圆截面的方形、矩形棒料夹持适配性更强，四爪均匀分布的夹持力能有效减少薄壁环形零件装夹时的形变问题。

设计过程中首先明确了安装边界：卡盘后端采用标准短圆锥连接结构，可直接适配C6132、C6140等常规普通车床的主轴端连接尺寸，连接端面的定位止口直径控制在125mm，圆周分布的3个锁紧螺栓孔位置完全匹配通用车床主轴的安装孔位，不需要额外制作过渡连接盘就能完成换装，卡盘整体最大外圆直径控制在200mm，安装后随主轴回转的最大回转半径不会超出普通车床的主轴中心到床身导轨的距离，避免加工过程中卡盘与导轨、刀架发生运动干涉。

卡盘内部的盘丝螺旋结构采用等距渐开线型面设计，四个卡爪的背面齿形与盘丝螺旋面完全啮合，当使用配套的T型扳手插入卡盘侧面的方孔转动时，盘丝会同步带动四个卡爪沿径向做等距移动，实现工件的自动定心，定心精度可控制在0.05mm以内，能满足普通车削加工的同轴度要求。卡爪的夹持面设计有细密的交叉防滑齿纹，齿纹深度0.8mm，既可以保证夹持毛坯件时足够的摩擦力，避免重切削时工件打滑移位，又不会在精加工后的工件表面留下过深的夹痕。配套的T型扳手采用整体淬火处理，工作端的方头尺寸与卡盘的传动方孔采用H7/h6的间隙配合，既保证转动时无明显旷量，又能轻松插拔，扳手的横向握杆长度设计为180mm，操作人员手动锁紧时的力臂长度足够，不需要加接延长杆就能达到卡盘要求的锁紧力矩，同时握杆表面做了滚花处理，沾有切削液的情况下操作也不会打滑。

从功能特性上看，这套卡盘结构的卡爪采用正反两爪通用设计，当需要夹持大直径盘类零件时，可以将卡爪反向安装，实现外撑装夹，最大装夹直径可扩展到200mm，覆盖了普通车床80%以上的常规加工零件尺寸范围。卡盘本体采用高强度铸铁铸造而成，内部的盘丝、小锥齿轮等传动零件均采用40Cr合金钢调质处理，表面硬度达到HRC28-32，能承受频繁装夹带来的磨损，长期使用后传动间隙不会明显增大。在日常维护层面，卡盘侧面的三个传动方孔都设计有防尘挡片，能减少车削过程中铁屑、切削液进入卡盘内部的概率，降低内部传动副的磨损速度，日常保养时只需要定期拆开卡爪清理盘丝缝隙内的铁屑，涂抹少量润滑脂就能保持操作顺畅。

实际加工使用中，这套卡盘的装夹效率比四爪单动卡盘提升60%以上，不需要逐个调整卡爪位置找正工件，对于形状规则的回转类零件，装夹找正时间可以控制在1分钟以内，非常适合中小批量零件的加工场景。同时四爪的夹持力分布比三爪卡盘更均匀，在车削薄壁套筒类零件时，可以通过控制每个卡爪的进给量（虽然是自定心结构，微量调整单个卡爪的啮合位置也可实现），减少装夹变形，保证零件的圆度加工要求。卡盘的前端面设计有清晰的刻度线，可辅助操作人员判断卡爪的伸出量，避免卡爪伸出过长导致刚性不足，影响切削稳定性。
