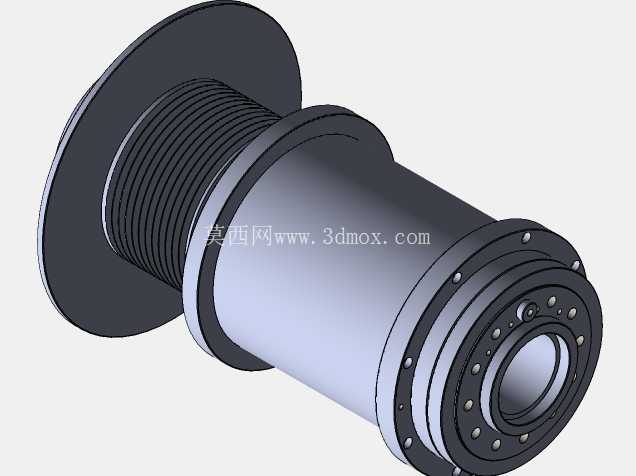

肯特纳KT26025C皮带传动卧式车床主轴结构

　　在卧式车床的整体结构体系中，主轴单元是直接决定工件加工精度、切削负载能力与运行稳定性的核心功能部件，这款皮带传动结构的车床主轴，针对通用型卧式数控车床的常规加工场景做了全维度的结构适配，能够覆盖盘类、轴类零件的外圆车削、内孔镗削、端面车削、螺纹切削等多工序加工需求，在中小批量机械加工车间、五金零件加工产线、职业院校实训设备配套场景中都有广泛的适配空间。从实际运行逻辑来看，皮带传动的结构设计并非简单的动力传递方案选择，相比直联式主轴，这种结构能够有效缓冲电机端的振动传递，避免伺服电机的电磁振动、齿槽效应波动直接传导到主轴装夹端，同时在过载工况下皮带可以产生微量打滑，保护主轴轴承与传动齿轮不受硬性冲击损伤，非常适合通用加工场景下负载波动较大、切削参数调整频繁的使用需求。

　　这款主轴的鼻端采用A2-8标准短锥连接结构，这是卧式车床主轴端的通用标准化接口，能够适配同规格的液压卡盘、气动卡盘、弹簧夹头座等多种工件装夹组件，短锥配合的定位方式兼具定心精度高、连接刚性足、装拆便捷的优势，操作人员更换卡盘或者夹具时不需要反复打表校正，能够有效缩短工装调整的辅助时间。主轴的外径尺寸设置为260mm，这个尺寸边界是经过整机结构匹配验证的，能够适配常规6150、6140级别卧式车床的主轴箱安装空间，箱体对应的安装孔位、轴承座配合公差都可以按照这个外径尺寸做配套设计，不需要额外改动主轴箱的铸造腔体结构；主轴内孔直径为92mm，这个通孔尺寸能够满足长棒料的穿料加工需求，常规直径范围内的圆钢棒料可以直接从主轴后端穿入，前端通过卡盘夹紧后进行连续加工，不需要提前对棒料进行锯切分段，能够大幅提升长轴类、棒料类零件的加工效率，同时这个内孔尺寸也预留了安装液压卡盘拉杆、气动夹紧管路的足够空间，不会出现干涉问题。

　　主轴的最高运行转速设定为3000rpm，这个转速区间覆盖了硬质合金刀具加工常规钢材、铸铁、有色金属材料的合理线速度范围，既能够满足铝件、铜件等有色金属精加工时的高转速需求，也能够兼顾钢材粗加工时的低转速大扭矩输出特性，不会出现转速区间冗余或者覆盖不足的问题。轴承配置方面选用了?130系列的精密主轴轴承，搭配油脂润滑方式，这种润滑方案不需要配置复杂的油气润滑、循环油润滑系统，能够降低主轴箱的密封设计难度与后期维护成本，油脂在轴承腔体内能够形成稳定的油膜，在3000rpm的转速区间内不会出现润滑脂甩出、润滑失效的问题，日常维护只需要按照保养周期补充润滑脂即可，非常适合通用加工场景下的低维护成本需求。

　　从结构设计的细节来看，主轴前端采用了多重迷宫密封结构，能够阻挡加工过程中的切削液、铁屑粉尘进入轴承腔体，避免杂质磨损轴承滚道影响主轴精度寿命；后端的皮带轮安装位设置了卸荷结构，皮带传动产生的径向拉力不会直接作用在主轴本体上，而是通过卸荷套传递到主轴箱箱体，避免主轴长期受径向拉力产生弯曲变形，保证主轴长期运行后的回转精度保持性。主轴的轴肩定位尺寸、轴承安装位的公差配合都经过严格的工艺校核，轴承内圈与主轴轴颈采用过盈配合，外圈与箱体轴承座采用过渡配合，既能够保证轴承的预紧力稳定，也方便后期维修时的轴承拆卸更换；主轴上的螺纹连接部位都做了退刀槽设计，螺纹精度满足锁紧螺母的安装要求，能够通过锁紧螺母精确调整轴承的预紧间隙，平衡主轴运行时的刚性与温升。在实际选型适配过程中，技术人员只需要匹配对应皮带轮的传动比，搭配相应功率的主轴电机，就可以实现主轴额定扭矩、转速范围的调整，不需要对主轴本体结构做改动；主轴的动平衡等级按照机床主轴的通用标准做了校正，在最高转速运行时的振动值控制在合理范围内，不会因为主轴自身振动导致加工工件表面出现振纹，能够满足IT7级精度零件的加工要求。
