U型管束壳程结构换热器三维设计

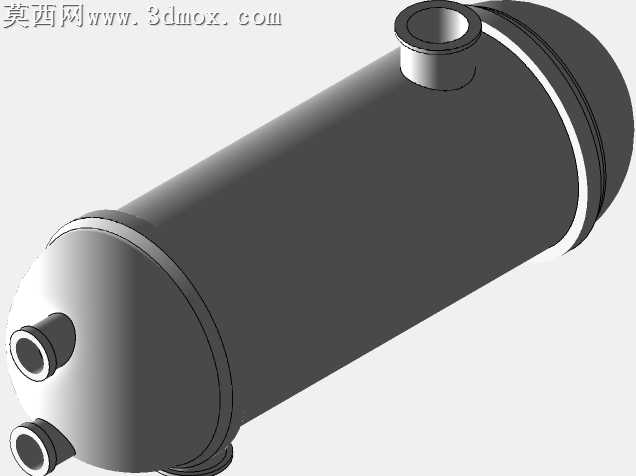

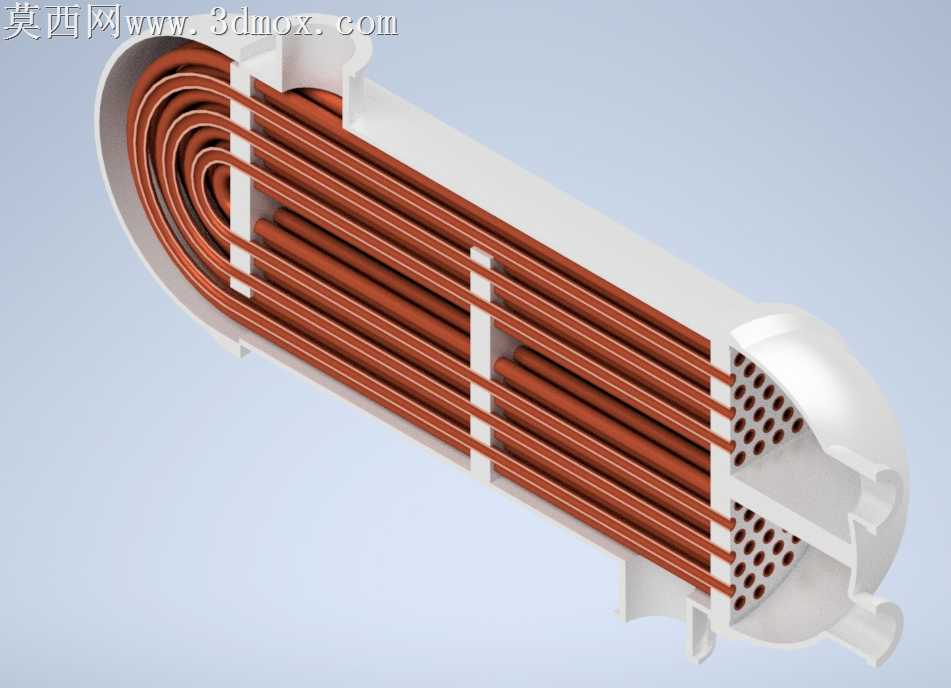

本作品为U型管式管壳换热器的三维参数化建模成果，建模过程依托三维机械设计软件完成全结构1:1等比例还原，整体建模逻辑遵循工业换热器实际生产的结构层级搭建，从核心换热元件到壳体支撑结构逐一完成特征构建。首先完成U型换热管束的建模，每根换热管的弯曲半径严格匹配常规管壳换热器的设计规范，管束排布采用正三角形错排布局，既保证单位壳程容积内的换热面积最大化，也兼顾壳程流体的扰流效果，提升整体传热效率；管束之间设置多块折流支撑板，板体上的管孔位置与管束排布完全对应，折流板的缺口尺寸、板间距均参照工业换热器设计标准设定，既起到支撑长距离换热管、避免管束运行振动变形的作用，也可以引导壳程流体横向冲刷管束，延长壳程流体的流动路径，减少换热死区。壳体部分采用圆筒形承压结构建模，两端的管板与壳体、管箱的连接位置做了贴合实际的法兰连接结构还原，管板上的管孔与换热管端部做了对应配合的特征设计，清晰展示换热管与管板的连接装配关系；封头部分采用标准椭圆形承压封头结构，进出口接管的位置、管径比例均符合常规换热器的管路连接规范。材质与渲染环节，换热管束采用红铜质感的材质表现，还原紫铜换热管的金属色泽与导热属性，壳体、折流板、管板、封头部分采用哑光浅灰白色碳钢材质表现，区分不同部件的材质属性；渲染时采用柔和的工业产品打光方案，通过半剖视角的展示方式，清晰呈现内部管束的排布、折流板的安装位置、壳体与管束的装配关系，既可以直观展示换热器的内部工作流道结构，也能清晰呈现各部件的装配逻辑。设计过程中重点考量了结构的合理性，所有部件的装配间隙、尺寸比例均贴合实际工业产品的设计要求，没有出现结构干涉、比例失调的问题，通过三维建模的方式将二维设计的换热器结构转化为可视化的三维数字模型，可用于换热器结构原理展示、产品方案演示、相关教学场景使用，能够直观呈现U型管壳式换热器的核心结构特点与工作原理，帮助观看者快速理解管壳程流体的流动路径与换热实现方式。
