工业制冷用冷水机组完整结构三维设计

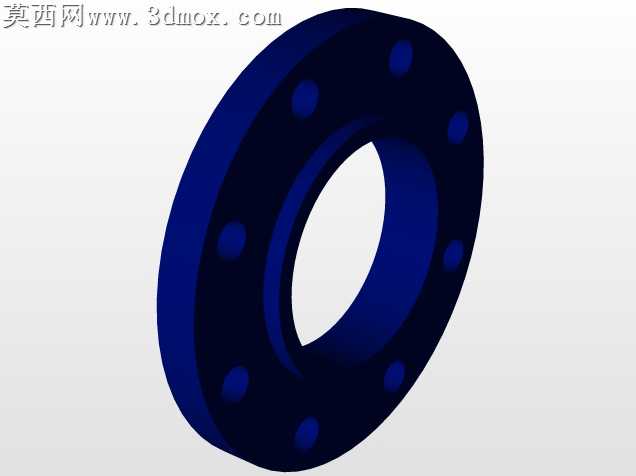

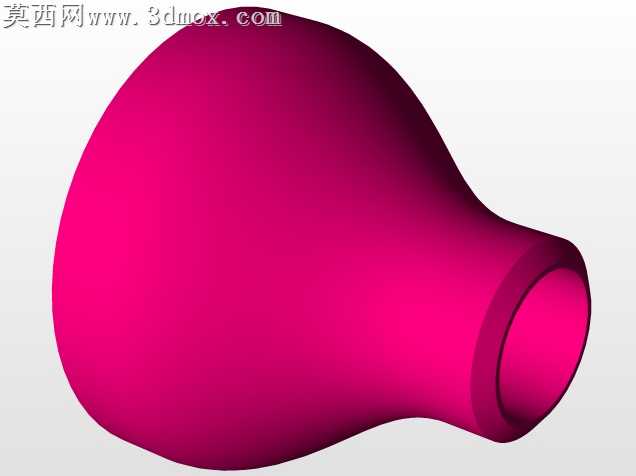

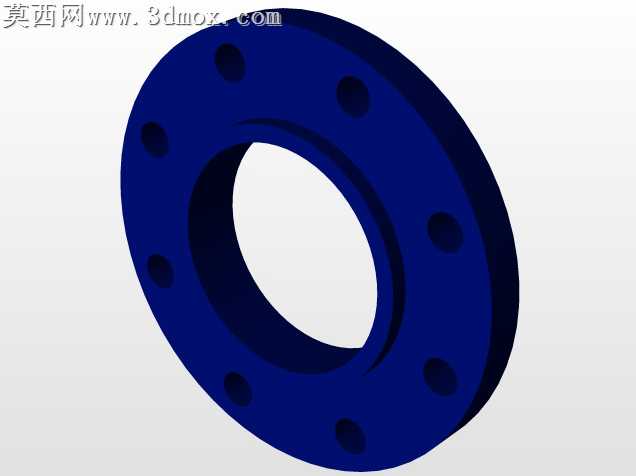

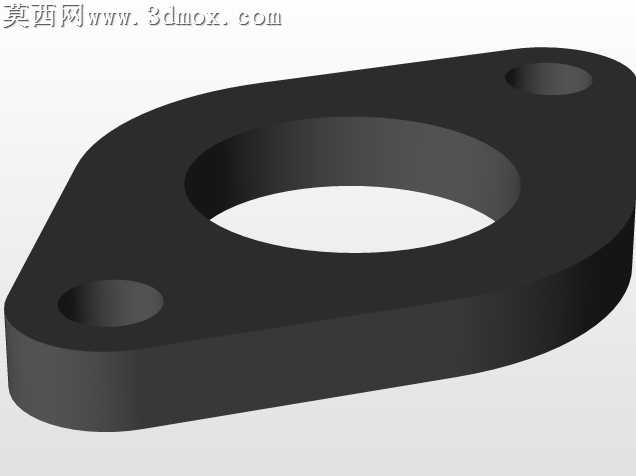

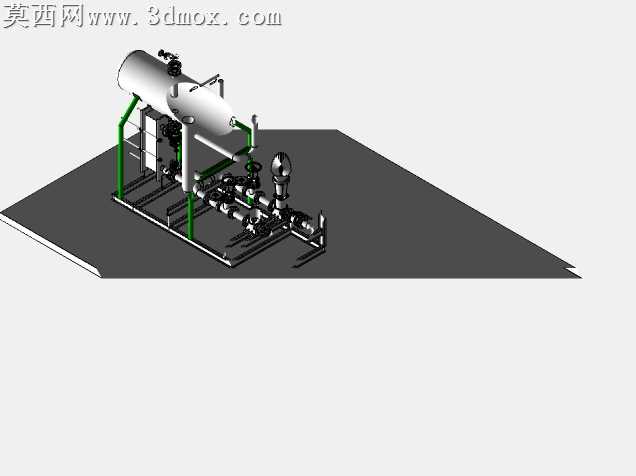

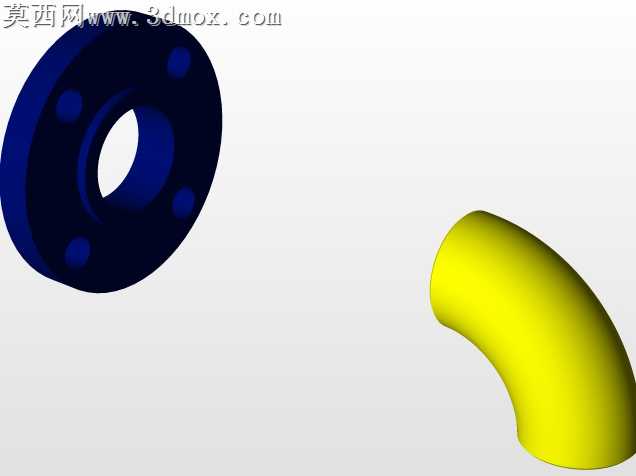

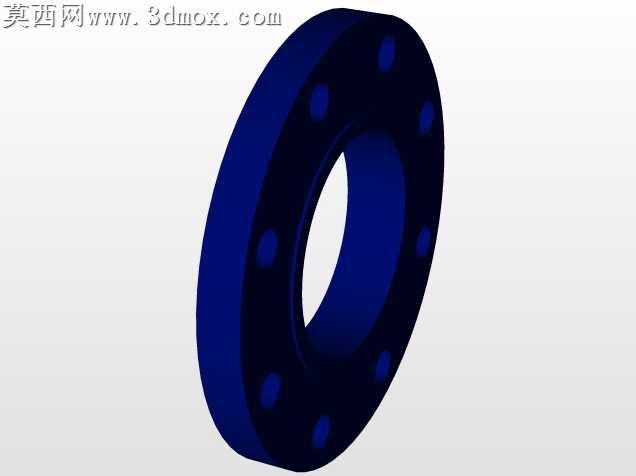

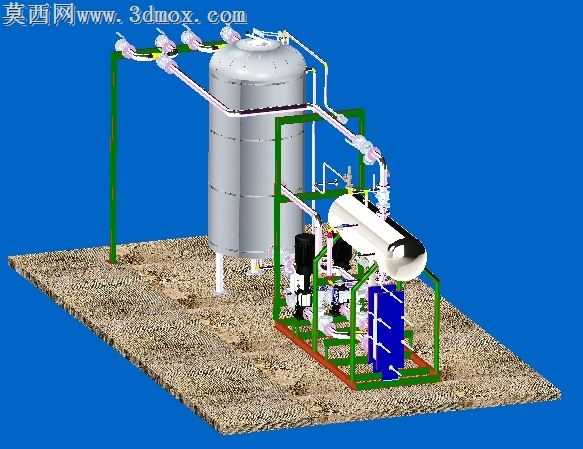

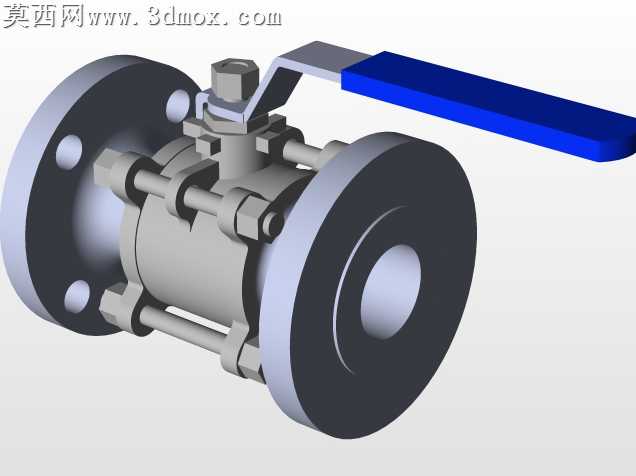

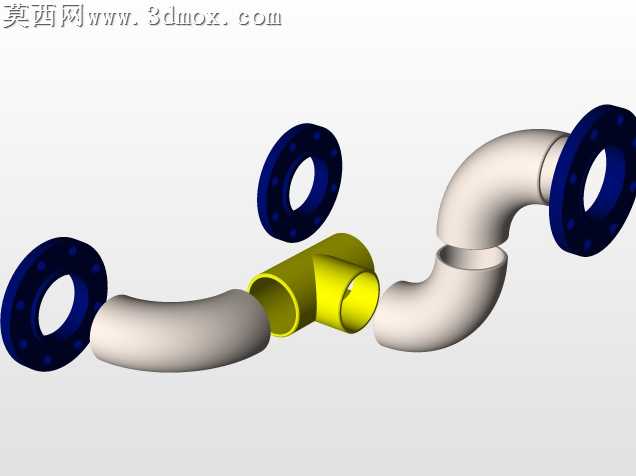

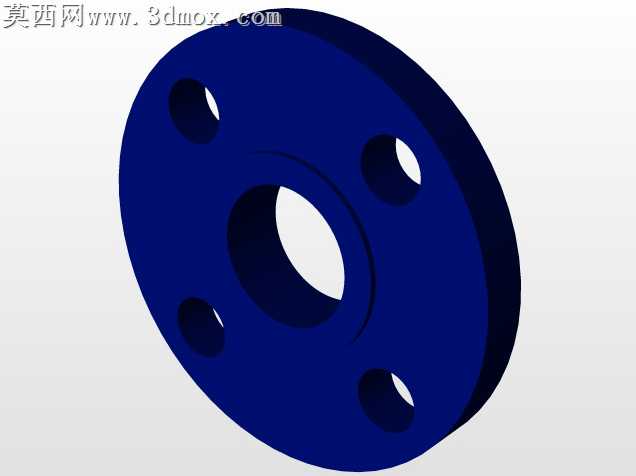

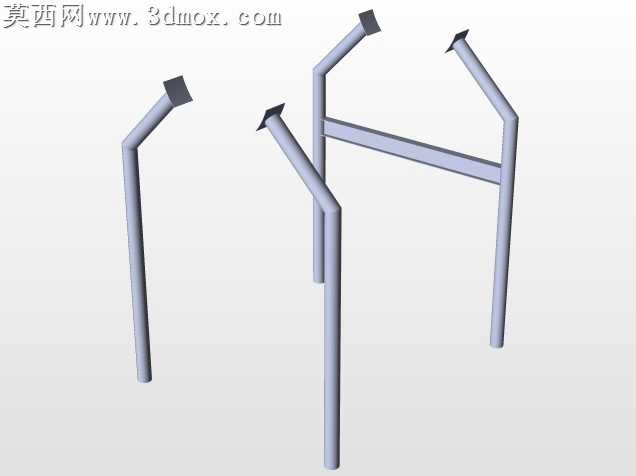

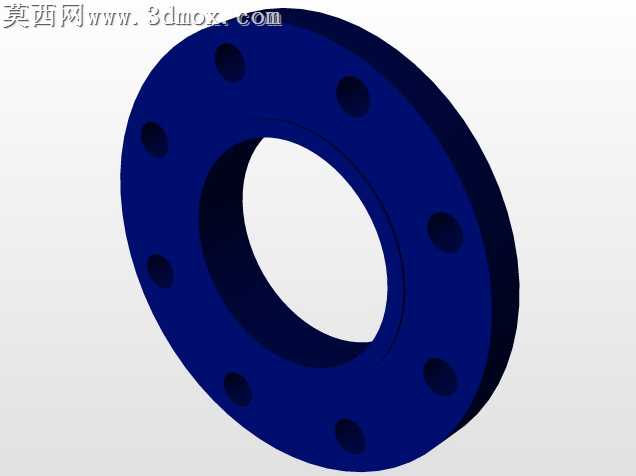

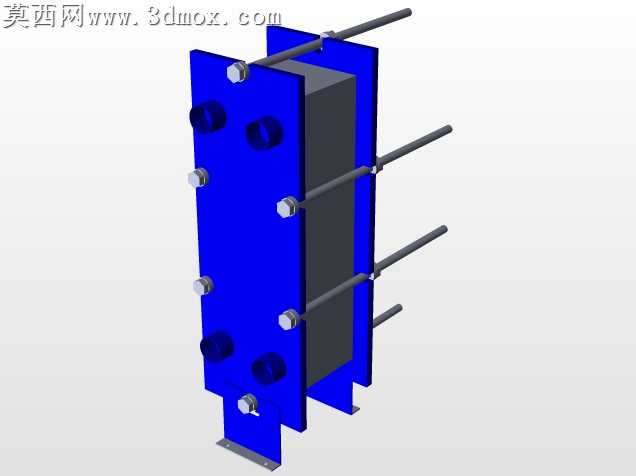

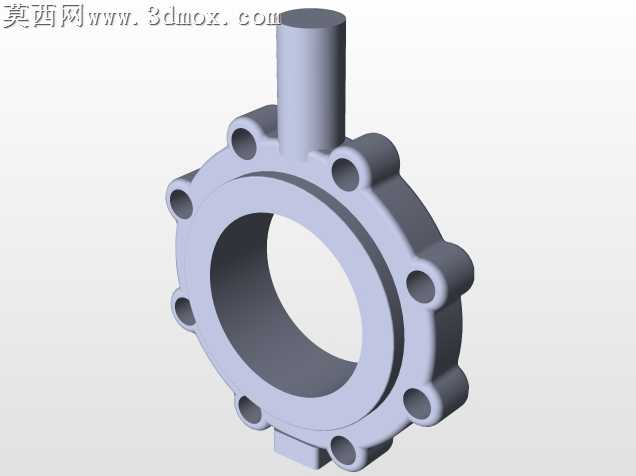

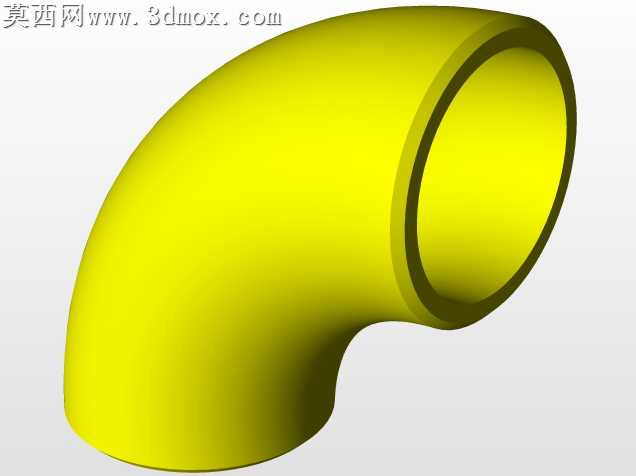

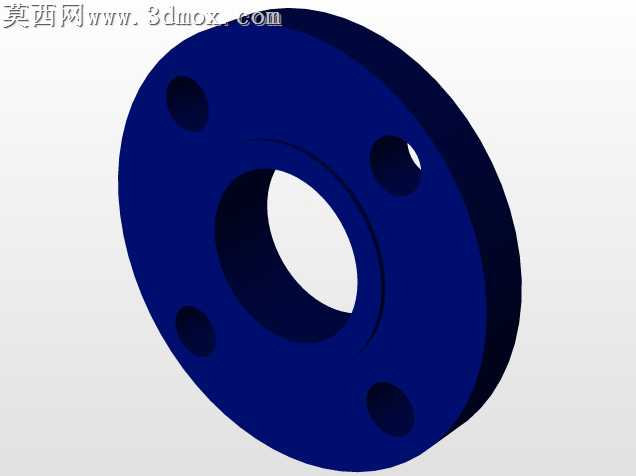

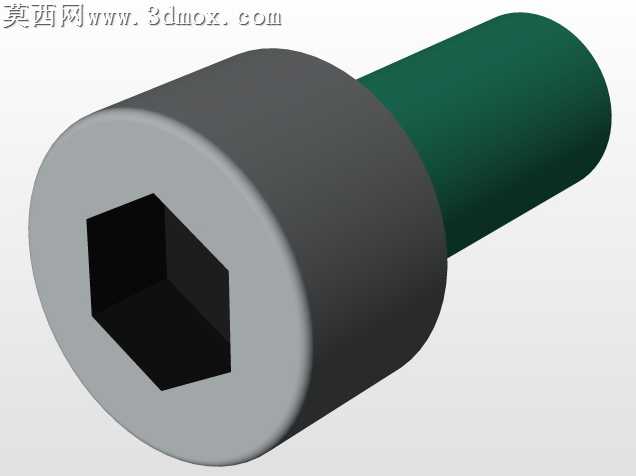

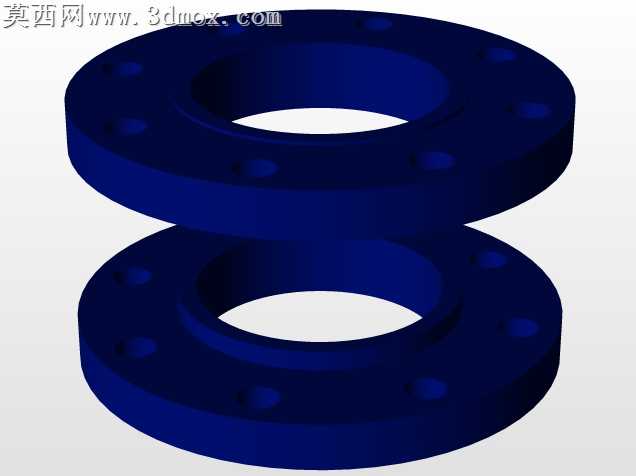

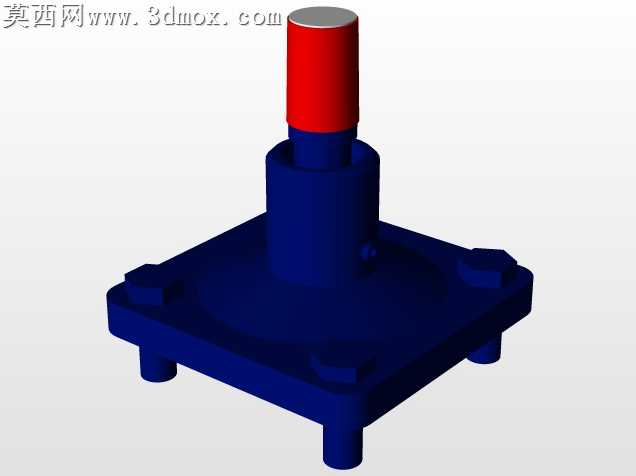

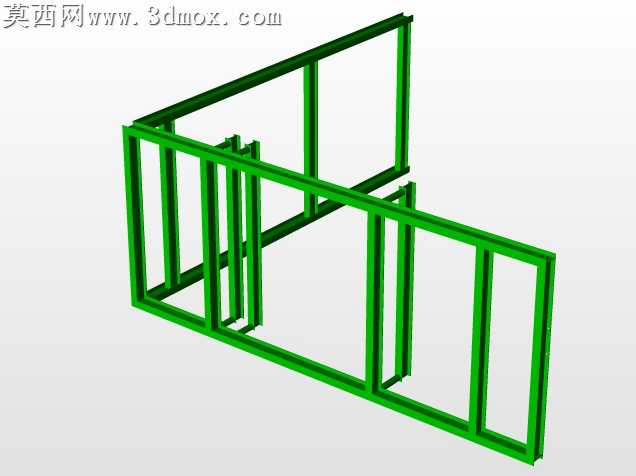

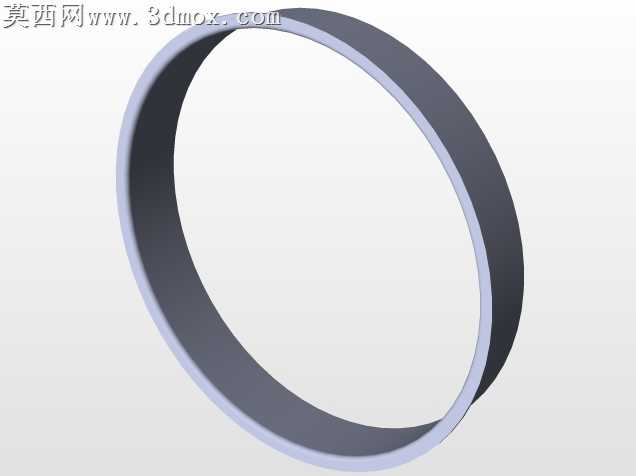

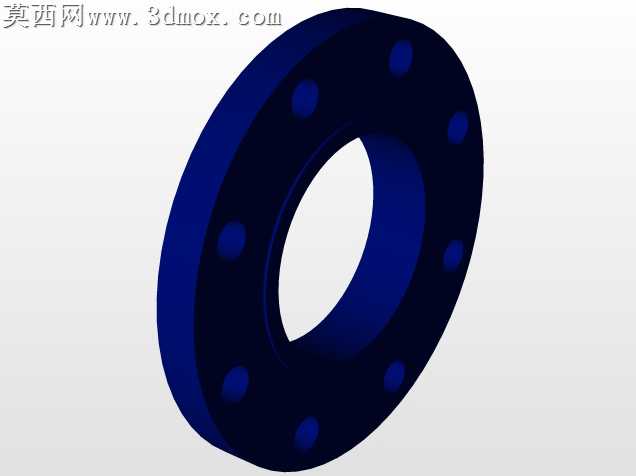

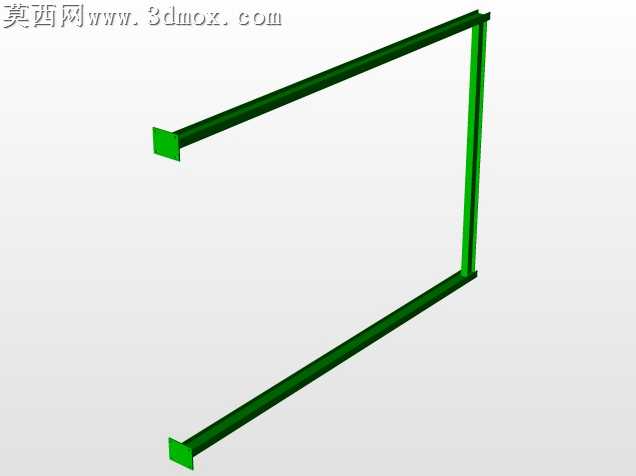

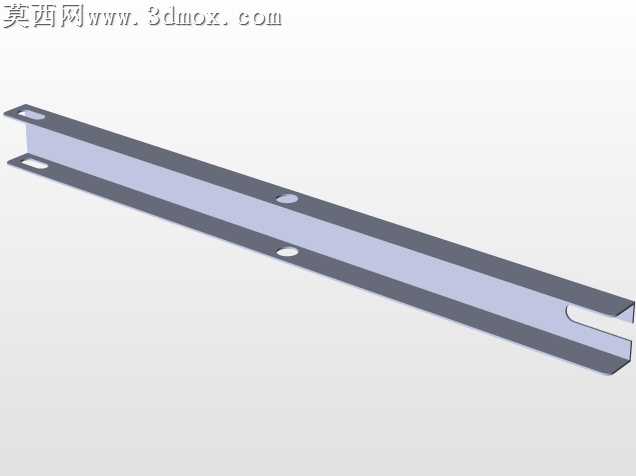

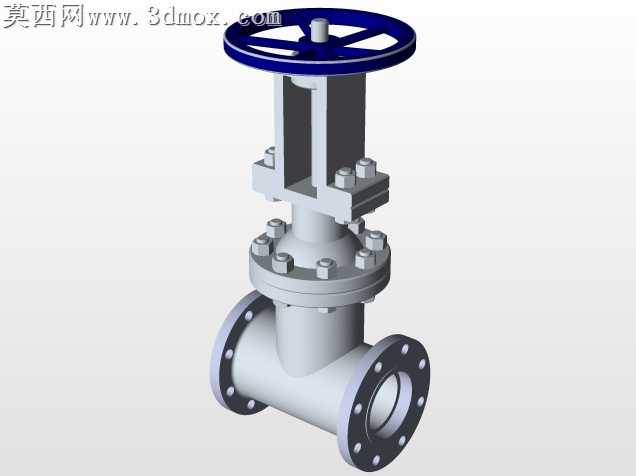

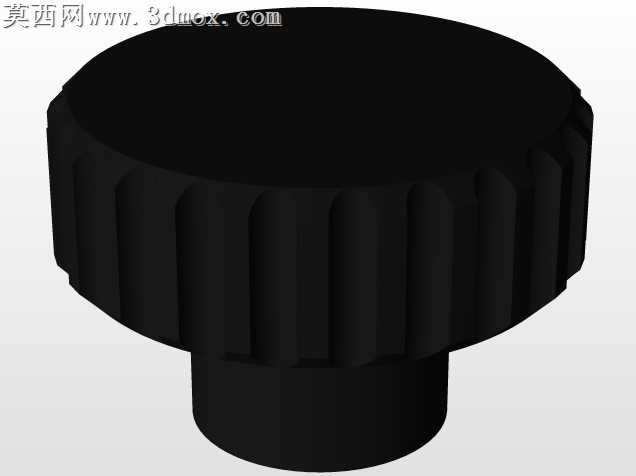

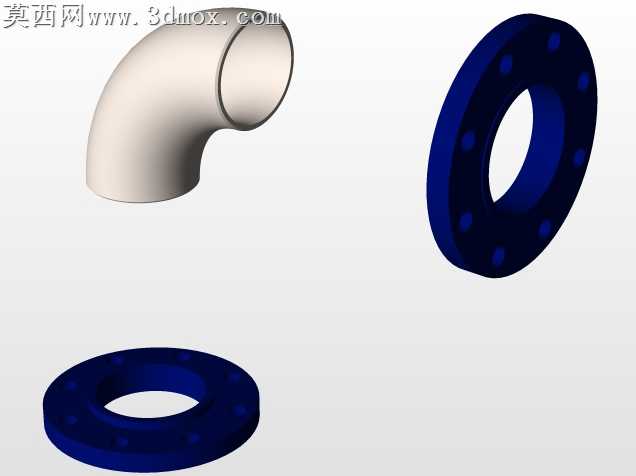

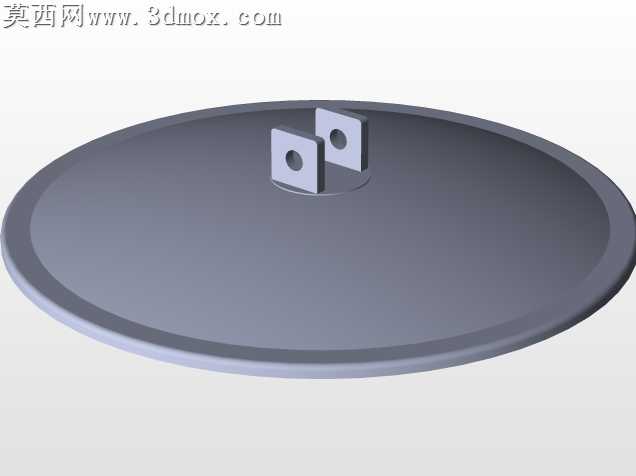

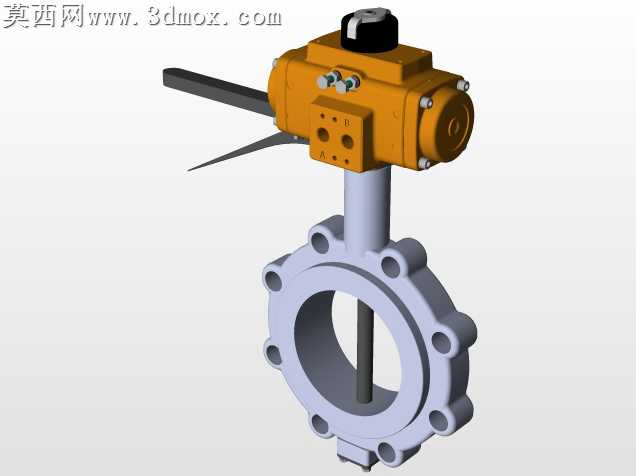

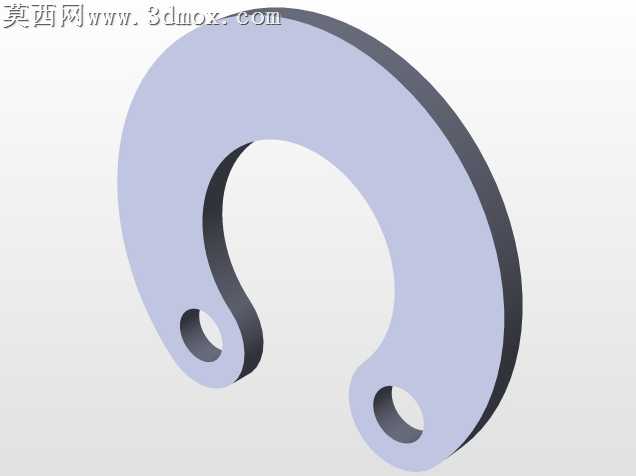

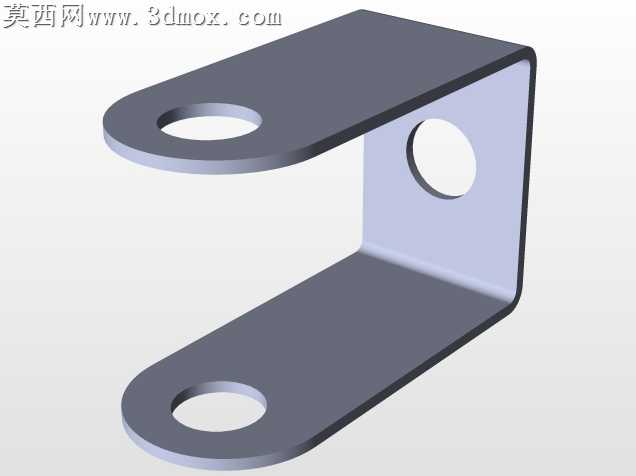

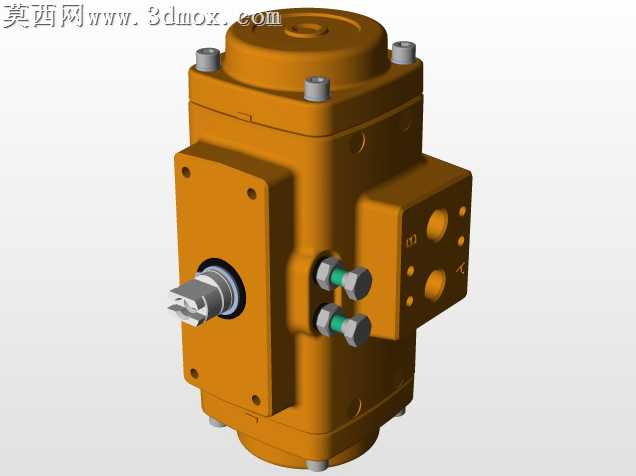

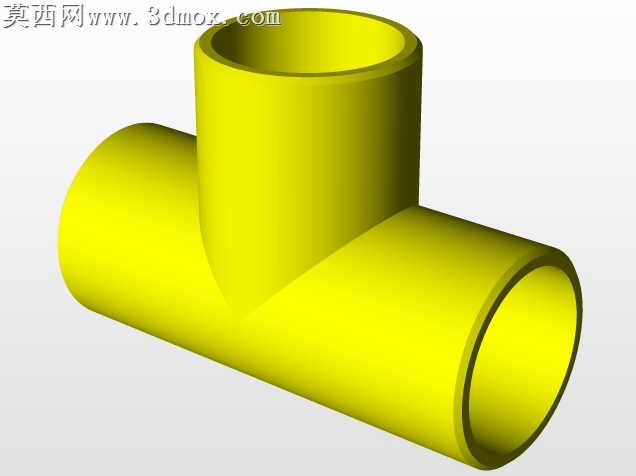

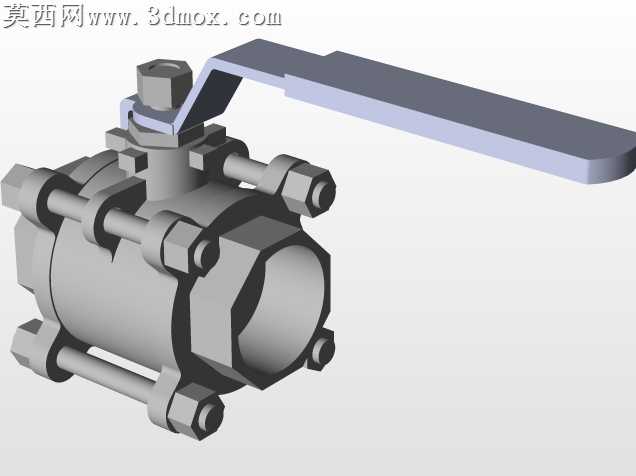

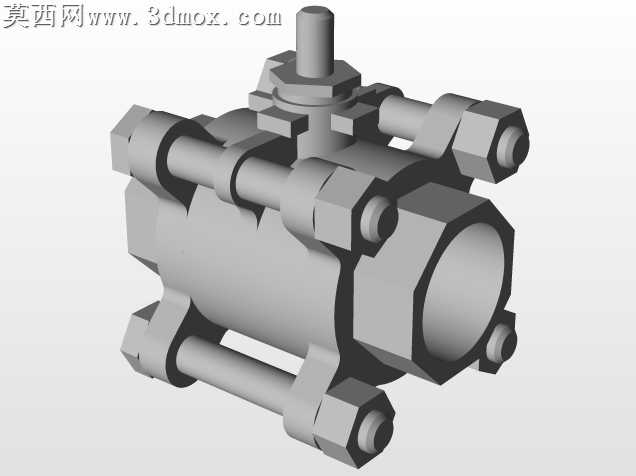

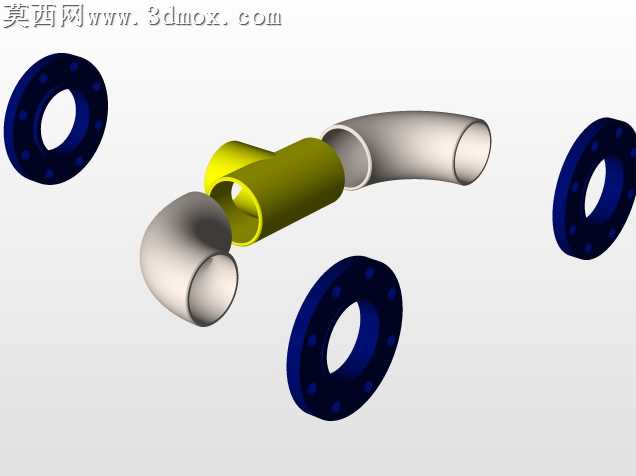

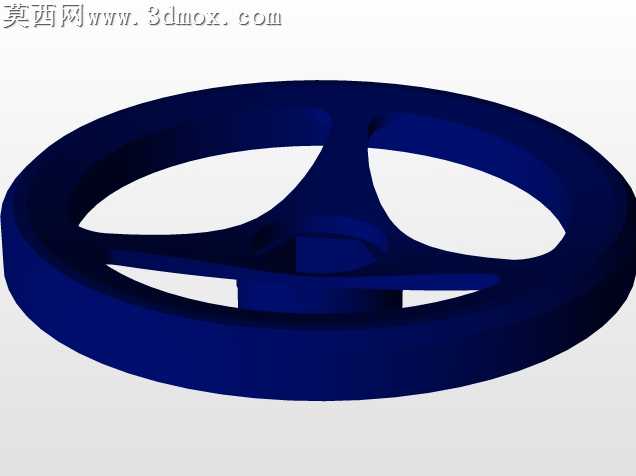

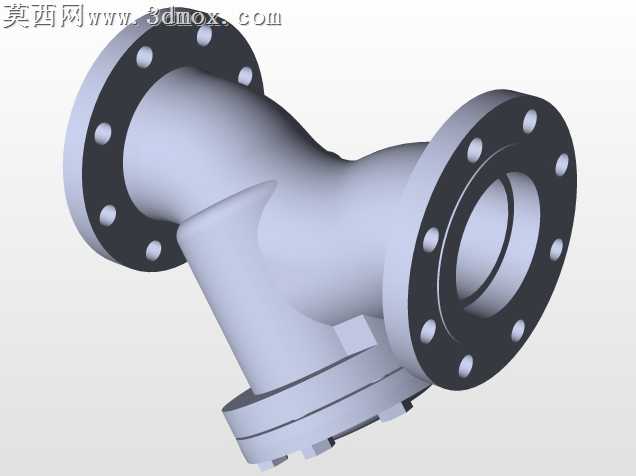

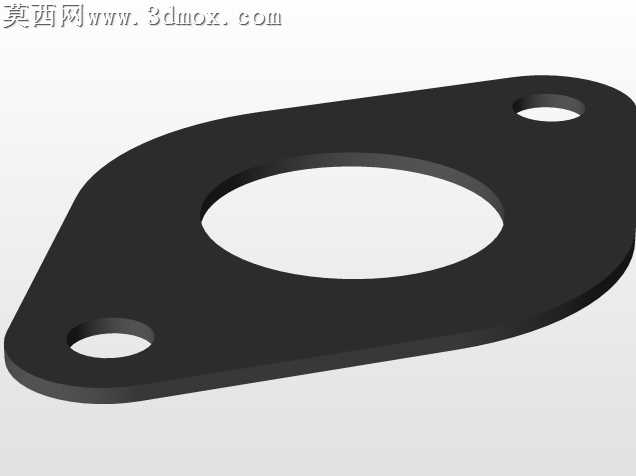

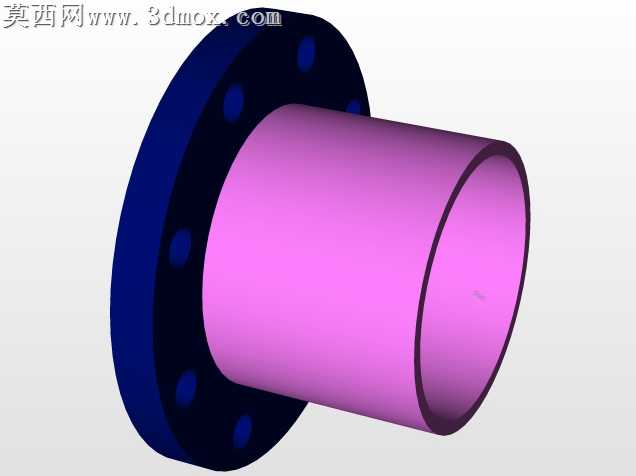

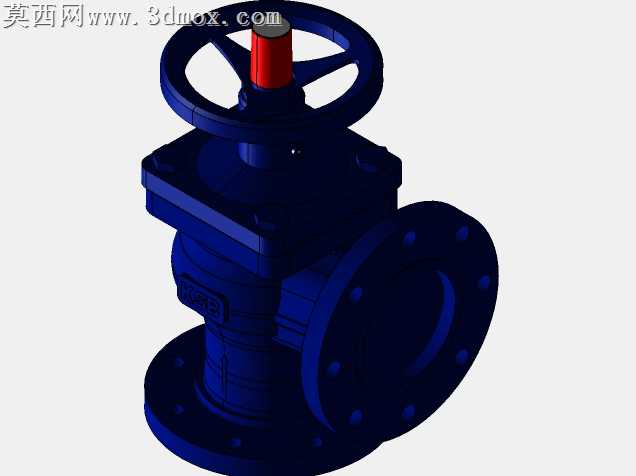

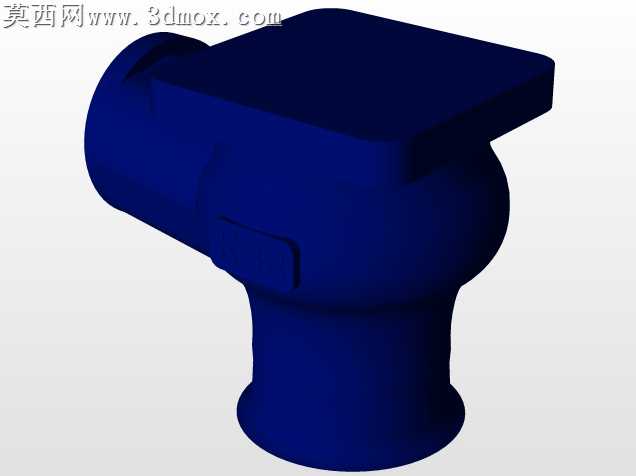

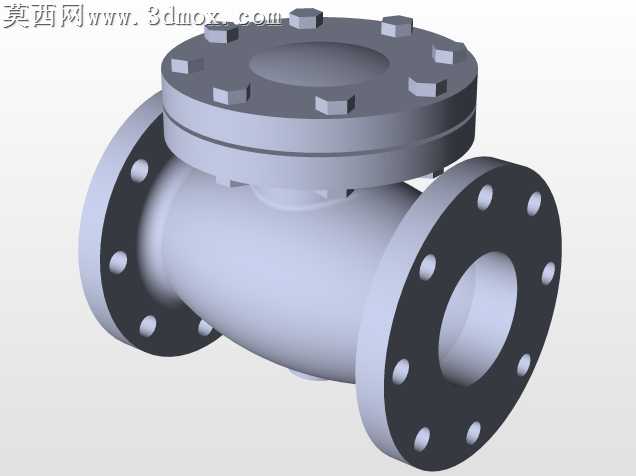

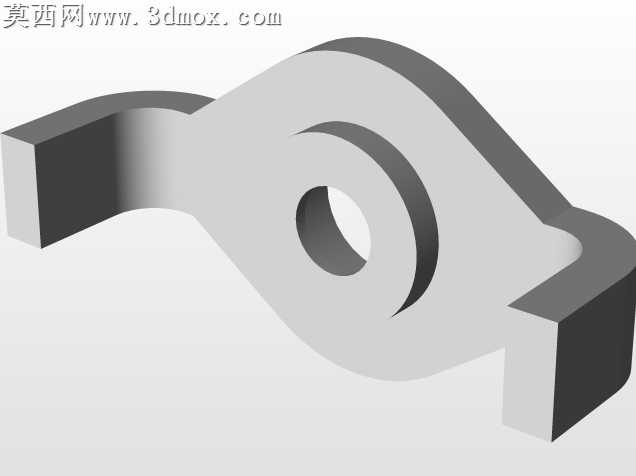

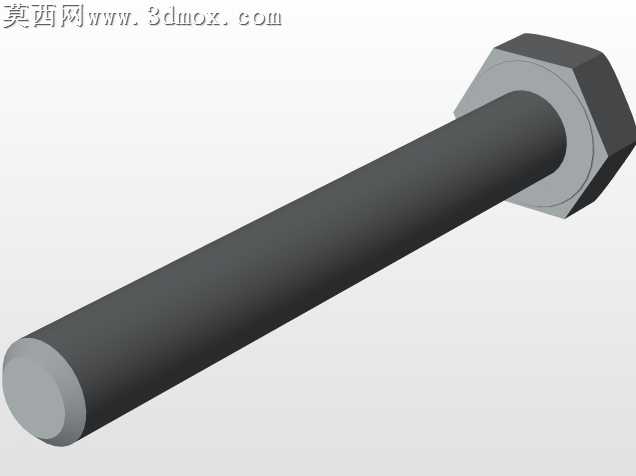

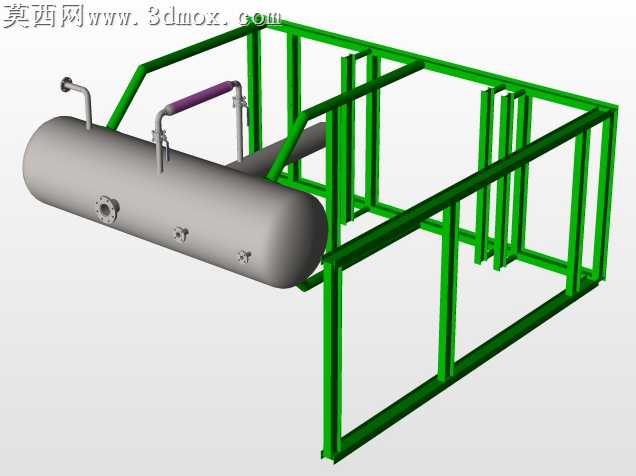

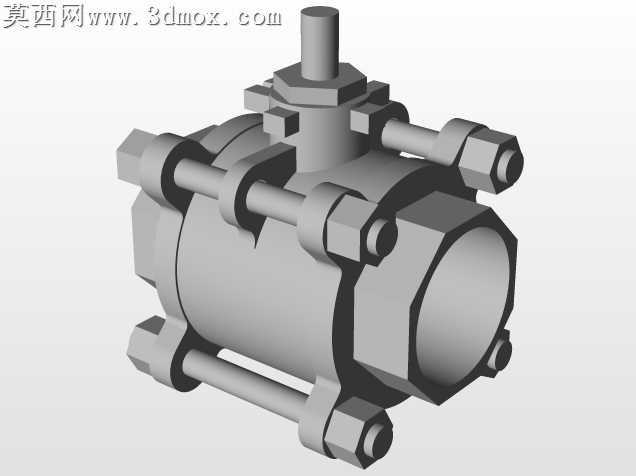

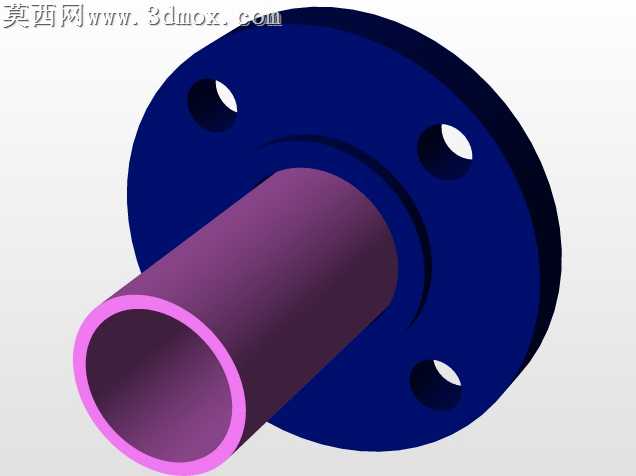

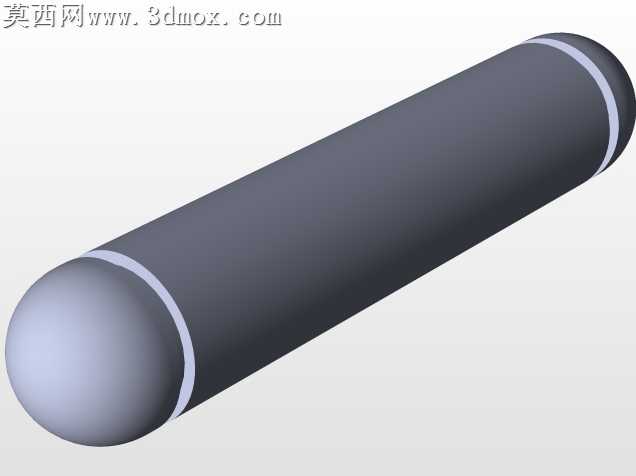

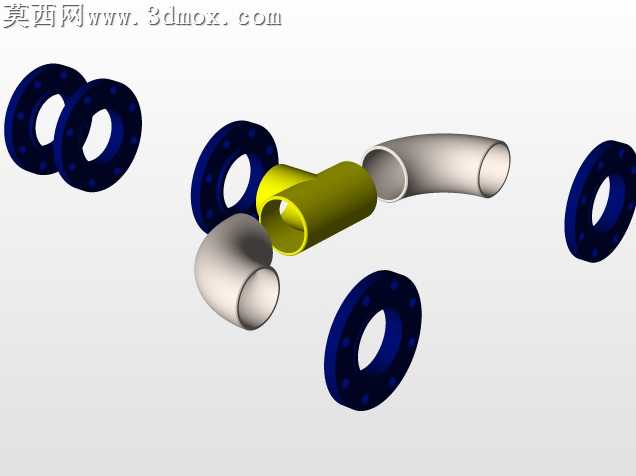

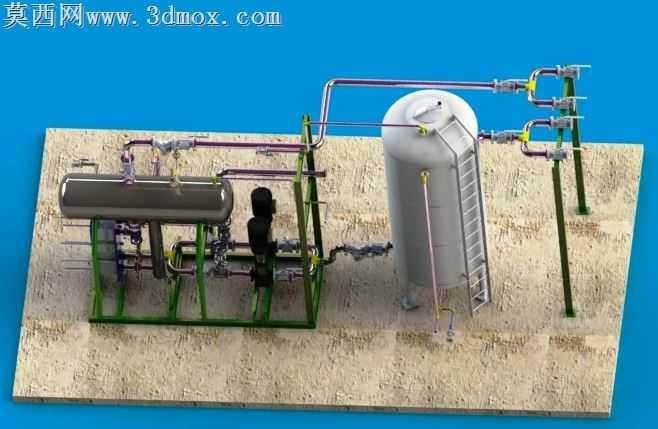

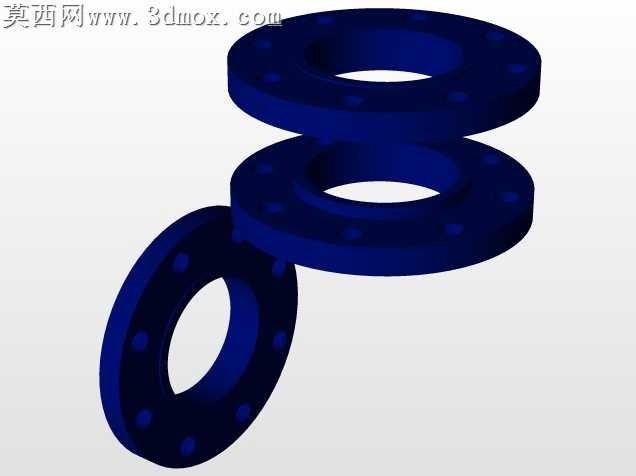

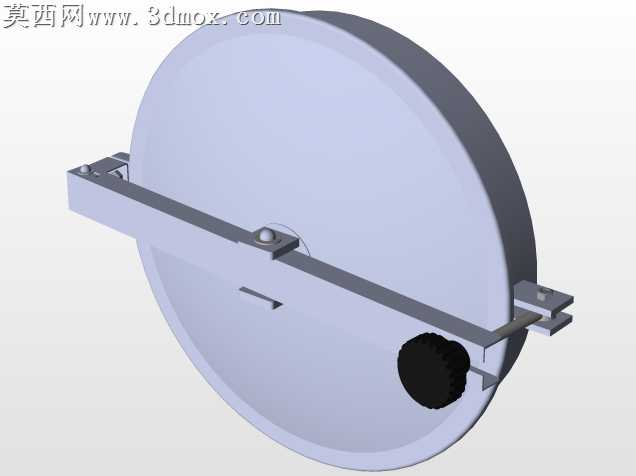

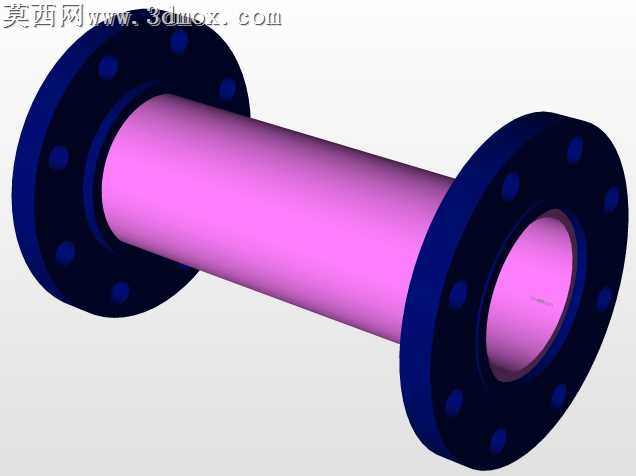

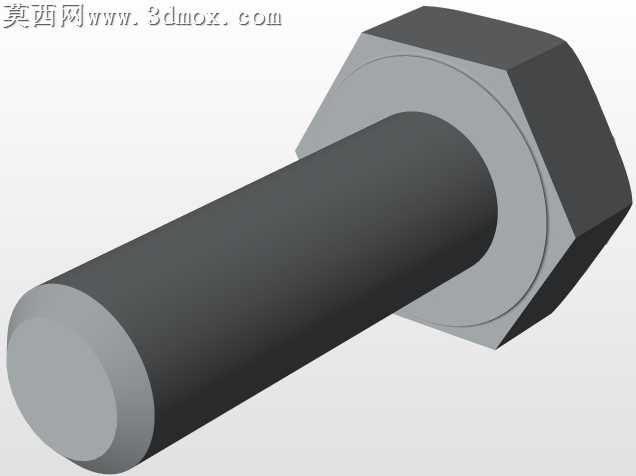

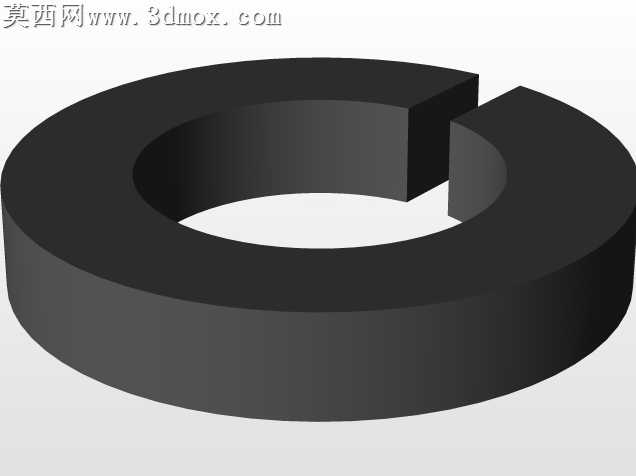

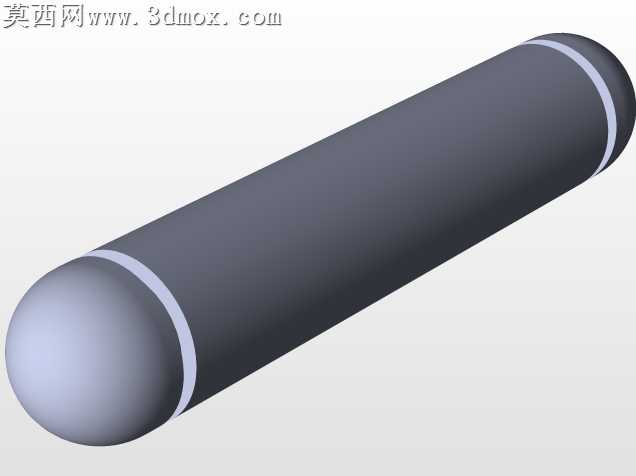

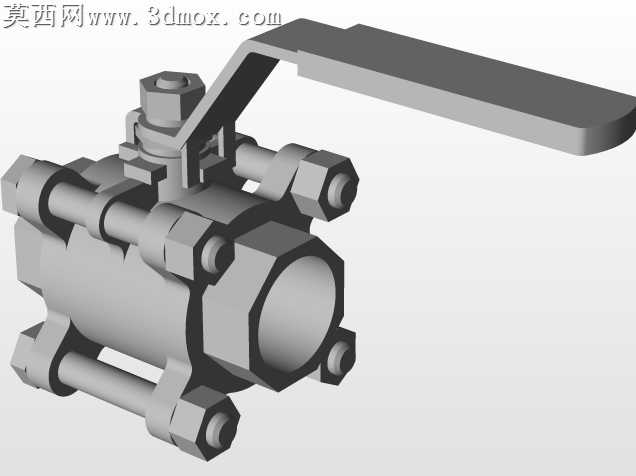

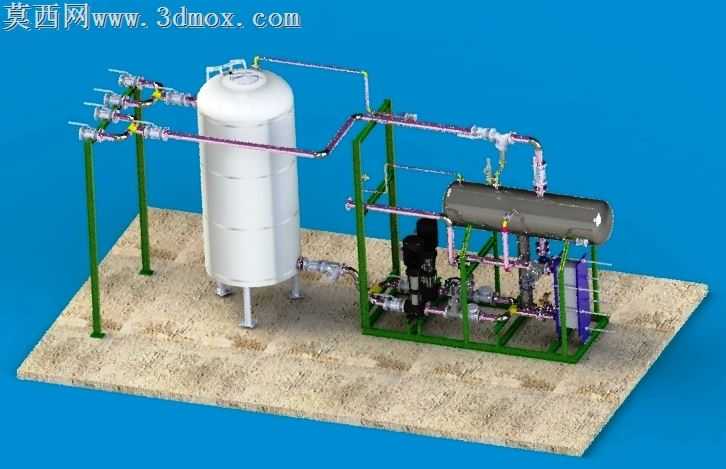

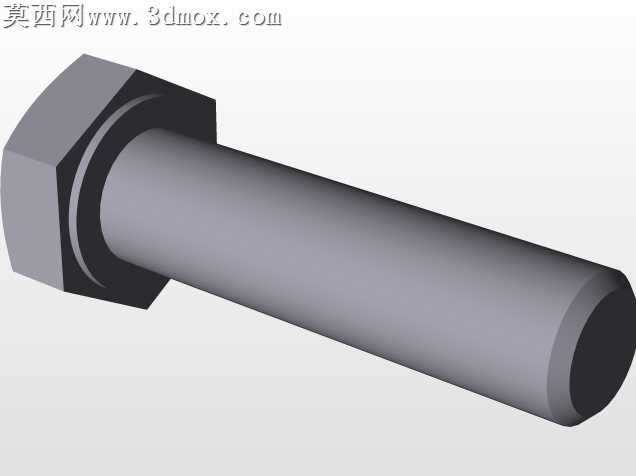

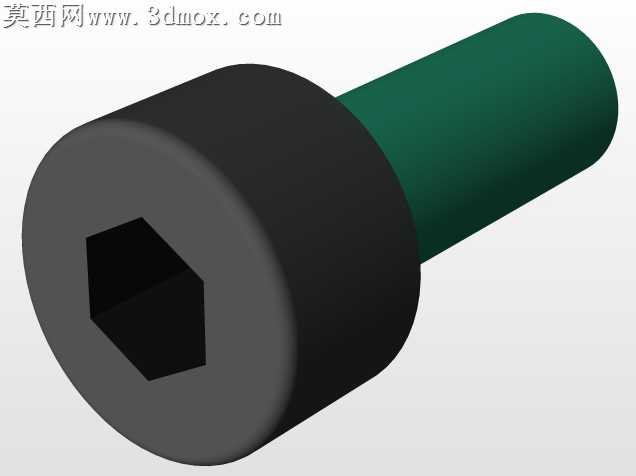

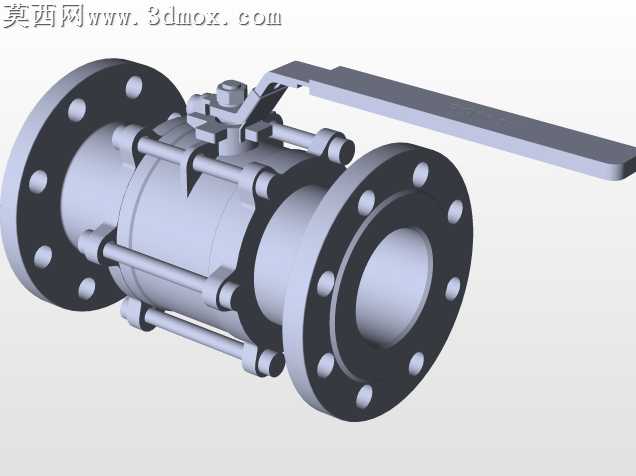

本作品为工业制冷场景应用的冷水机组三维建模成果，建模过程依托三维设计软件完成全参数化搭建，完整还原了冷水机组的全部功能结构与系统布局。建模阶段首先梳理冷水机组的工作逻辑，明确其实现闭环系统中水与制冷剂热交换的核心功能，按照从核心部件到辅助结构、从主回路到分支管路的顺序逐步搭建：首先完成立式储液罐体的建模，按照实际压力容器的比例设定罐体的直径、高度、封头弧度与支脚结构，对罐体表面的焊缝、接口法兰、顶部阀组安装位做了精细化的结构还原，保证罐体的工业真实感。随后完成卧式换热筒体、蓝色板式换热模块的建模，精准还原换热部件的内部流道对应外部接口位置，匹配制冷回路的流向逻辑。管架结构采用绿色型材搭建，按照管路走向规划支撑点位，还原工业现场管架的安装固定结构，所有管路的走向严格遵循制冷系统的工艺要求，区分制冷剂管路与冷却水管路的管径差异，对管路的弯头、三通、法兰连接、顶部控制阀组、仪表安装位都做了1:1的结构复刻，还原管路与罐体、换热部件、泵组的连接关系。底部基座采用防滑纹理的地坪材质做渲染处理，还原设备安装的现场基础形态。材质渲染阶段，罐体采用哑光不锈钢材质，调整金属粗糙度与反射参数还原工业不锈钢设备的表面质感；管路根据输送介质区分材质，制冷剂管路采用亮面金属材质，水管路做对应的防锈涂层质感处理；管架采用绿色工业喷涂材质，还原型材表面的轻微颗粒质感；换热部件分别匹配对应的金属与涂层材质，基座地坪做粗糙的防滑混凝土纹理，搭配蓝色纯色背景突出设备主体结构。设计过程中充分考虑冷水机组的实际装配逻辑，所有部件的安装位置、连接点位都符合工业制冷设备的设计规范，既保证了整体结构的完整性，也通过精细化的建模还原了设备的细节特征，可用于制冷系统原理展示、设备结构教学、工业场景布局参考等场景，清晰呈现冷水机组如何通过泵组驱动、阀组控制、多组换热部件配合，完成闭环回路内水与制冷剂的热量交换，实现冷却控温的核心功能。
