带轴流风机的风冷式冷凝器三维设计

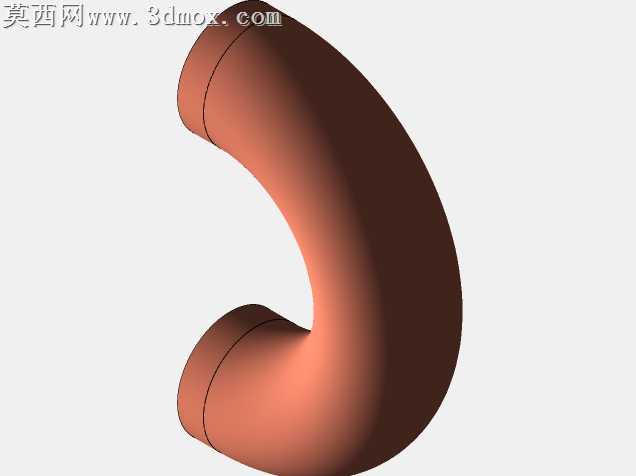

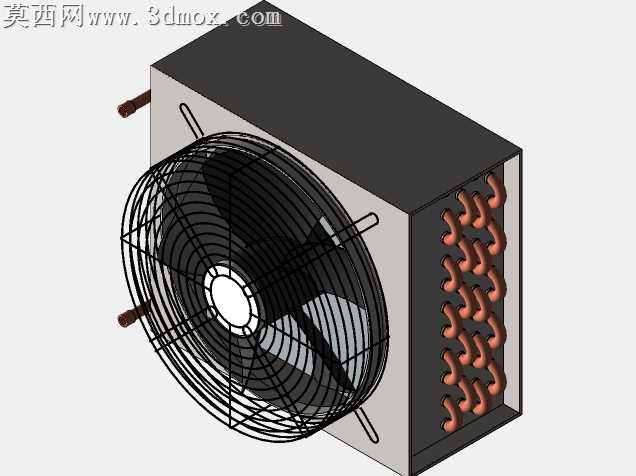

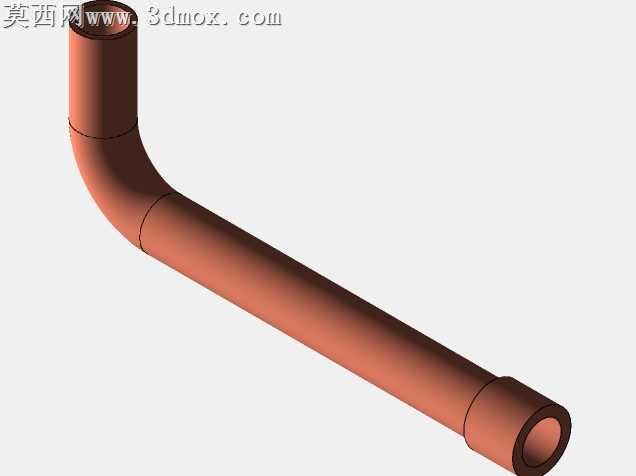

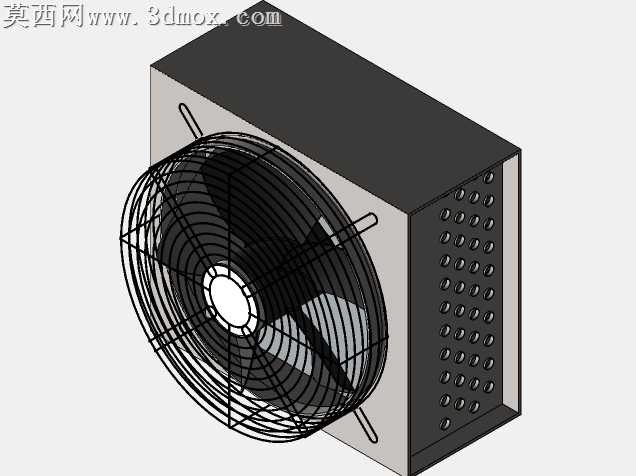

本作品为风冷式冷凝器三维建模成果，建模过程中严格遵循工业换热设备的实际结构比例，在三维软件中完成全参数化建模，所有零部件均可独立编辑调整尺寸，可直接作为同类型风扇冷凝器尺寸编辑的源文件使用。建模阶段首先搭建主体框架，采用钣金材质模拟设备的金属外壳，外壳做哑光深灰金属质感处理，还原工业设备常用的冷轧钢板喷涂外观，外壳预留风机安装位与盘管安装腔，结构规整无多余冗余特征。核心散热部分采用多排弯制紫铜盘管建模，盘管做红铜金属材质渲染，表面添加轻微氧化质感，还原真实铜质换热管的视觉效果，盘管采用等间距蛇形排布，每排盘管的弯折弧度、管间距均按照风冷冷凝器的常规换热参数设置，保证结构合理性。前端配套的轴流风机单独完成全细节建模，包含风机防护网罩、扇叶、电机安装座、固定支脚等细节，防护网采用细金属丝交叉焊接结构建模，做黑色喷塑材质处理，扇叶采用工程塑料材质，添加轻微磨砂质感，扇叶的倾斜角度经过合理设置，匹配风冷散热的气流导向需求，风机通过四个对称布置的金属固定支脚与外壳连接，还原实际设备的安装固定方式。盘管侧的端部设置两个外伸的铜质管路接头，用于对接换热回路，接头与盘管做一体化连通建模，无结构错位问题。整体模型装配完成后经过干涉检查，所有零部件之间无穿模、错位问题，结构逻辑符合真实风冷冷凝器的生产装配要求，线圈连接部分做了合理简化，在保留核心结构特征的前提下降低了模型的冗余复杂度，既保证了模型的展示精度，也兼顾了后续编辑修改的便捷性。渲染阶段采用工业产品常用的柔和打光方式，突出金属材质的质感与结构层次，能够清晰展示冷凝器的整体布局、盘管排布方式与风机安装结构，可用于换热设备的结构展示、方案演示、尺寸参考等场景。
