手动杠杆式纸张打孔作业工装结构

在小型文印加工、手工纸品制作、教学实验耗材制备这类小批量打孔作业场景中，大型自动化冲孔设备往往存在占地空间大、调试流程繁琐、单次开机能耗高的问题，并不适配零散、多批次的小尺寸纸品加工需求，这款手动杠杆式打孔工装正是针对这类场景设计的轻量化作业装置。从实际使用逻辑来看，该装置完全依靠人力驱动，无需外接电源或气源，可直接放置在常规工作台面上使用，对作业场地没有特殊配套要求，哪怕是空间局促的文创工作室、学校实训教室都能快速部署投入使用。

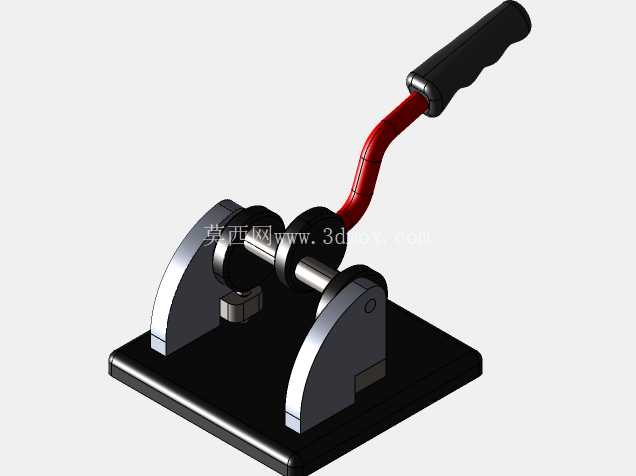

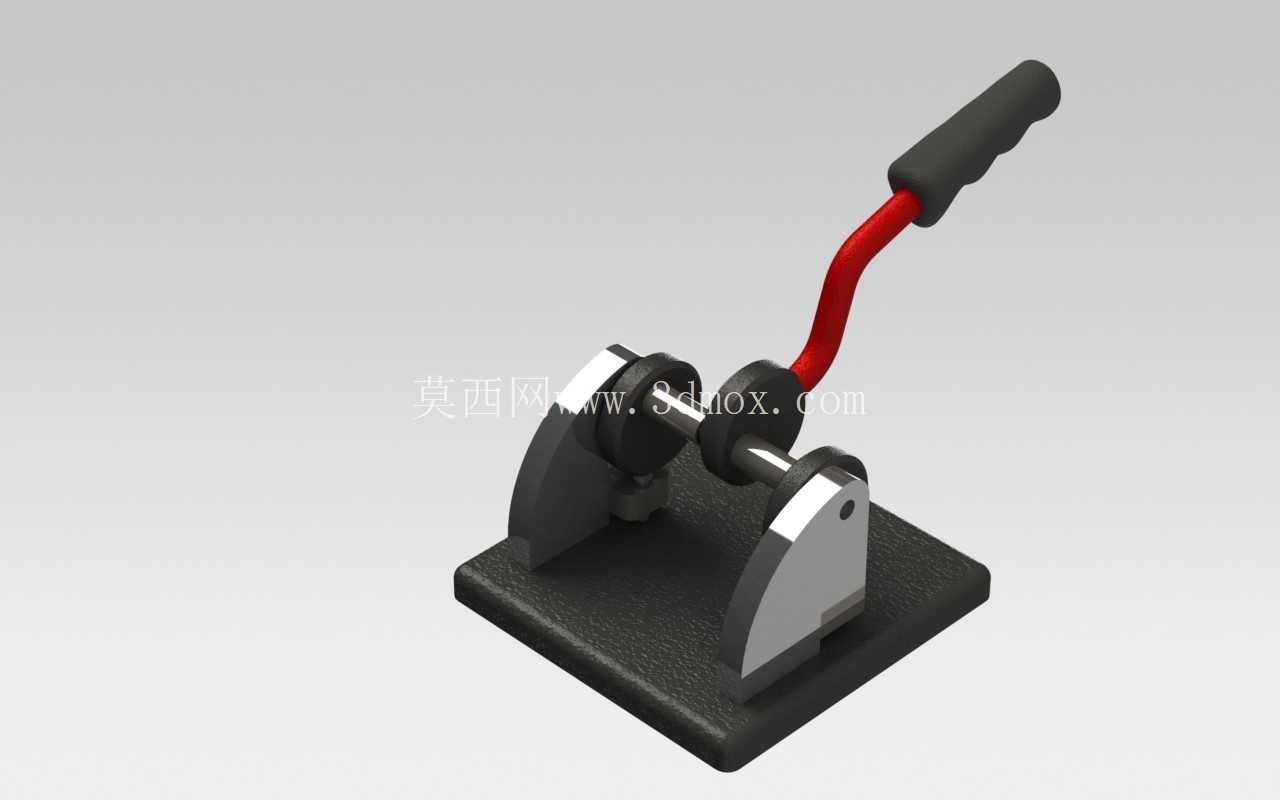

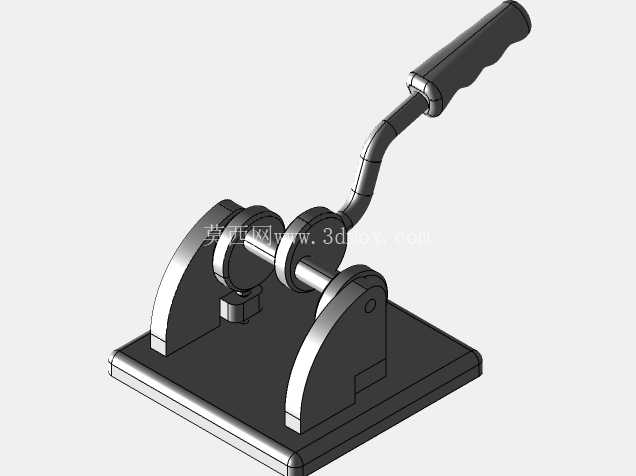

结构设计上，这款工装采用了经典的杠杆增力原理，长手柄搭配弯曲的力臂结构，能够将人手施加的握力放大数倍传递到冲孔执行端，操作人员无需施加过大的握力就能完成常规厚度纸张、薄卡纸、PVC薄片等材料的冲孔作业，长时间连续操作也不容易产生手部疲劳。装置的底座采用厚重的方形铸铁结构，一方面通过自身重量保证作业过程中整机不会出现滑移、翘边的情况，另一方面为上部的冲孔执行机构提供稳定的安装基准，底座上预留的安装孔位也支持用户根据使用需求，将整个工装通过螺栓固定在专用工作台面上，进一步提升作业时的结构稳定性。

冲孔执行部分采用双支撑轴座结构，冲孔动模安装在两根平行的导向光轴之间，光轴与轴座之间采用间隙配合，保证动模在上下往复运动过程中不会出现偏摆，冲孔时上下模的对位精度可以控制在0.1mm以内，打出的孔位边缘整齐无毛刺，不会出现纸张拉扯变形、孔位歪斜的问题。手柄部分包裹了防滑橡胶套，表面做了凹凸纹理处理，即使操作人员手上沾有少量纸屑或汗液，也能稳定握持手柄不会打滑，弯曲的红色力臂部分采用圆钢弯折成型，表面做喷塑处理，既保证了结构强度，又能避免长期使用出现锈蚀掉漆的问题。

从安装边界尺寸来看，该工装整体占地面积不超过A4纸张大小，整机高度控制在200mm左右，不需要预留过大的操作空间，手柄的操作转动半径经过优化，作业时手柄不会超出底座范围过多，不会和台面上的其他工具、物料产生干涉。冲孔模头部分采用快拆结构设计，用户可以根据需要加工的孔型、孔径，快速更换不同规格的模头，适配圆孔、长圆孔等不同孔型的加工需求，不需要额外准备复杂的拆装工具，单人就能在短时间内完成模头更换，快速切换加工任务。

实际作业过程中，操作人员只需要将待加工的纸张对齐底座上的定位挡边，确认孔位位置后，向下扳动手柄就能完成单次冲孔作业，松开手柄后，内置的复位弹簧会带动动模自动回升到初始位置，整个操作流程不需要复杂的培训，新入职的操作人员只需要简单演示就能独立上手操作。相比普通的手持式打孔钳，这种台式杠杆结构的打孔工装能够保证每次冲孔的压力均匀一致，即使是叠放10-20张普通打印纸，也能一次性冲穿，不会出现底层纸张未切透、孔位毛边的问题，加工效率和加工质量都有明显提升。

在日常维护方面，该装置的结构非常简单，没有复杂的传动部件或电子元件，只需要定期在导向光轴位置涂抹少量润滑脂，保证动模滑动顺畅，同时及时清理冲孔过程中掉落在底座缝隙里的纸屑，就能保证设备长期稳定运行，几乎不会出现故障问题，维护成本极低。对于小批量纸品加工、手工文创制作、教学实验等场景来说，这种手动打孔工装平衡了作业效率、设备成本和使用便利性，不需要投入高额的设备采购成本，就能满足日常的冲孔加工需求，是小型加工作业场景下非常实用的一款作业工装。
