不锈钢铸造连接支架结构设计

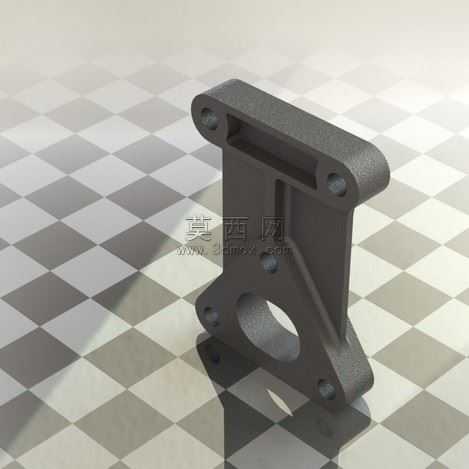

本作品为不锈钢铸造连接支架的三维设计成果，建模阶段依托参数化三维设计逻辑完成全流程构建，首先以支架的实际安装适配需求为核心基准，绘制各安装端面的轮廓草图，精准定位每一处安装孔的孔位坐标、孔径参数与沉孔深度，确保孔位布局能够匹配对应装配场景的连接要求。建模过程中针对支架的主体承力结构，采用实体拉伸与筋特征组合的构建方式，在支架的侧向受力薄弱区域添加一体化成型的加强筋结构，筋条的厚度、过渡圆角参数均结合不锈钢铸造的工艺特性设置，避免铸造过程中出现壁厚不均导致的缩孔、冷隔缺陷。支架中部的镂空减重孔采用圆弧过渡的轮廓设计，在保证整体结构刚性的前提下降低零件自重，同时减少铸造过程中的材料消耗。材质设置阶段选用不锈钢铸造材质，调整材质的漫反射、粗糙度与金属度参数，还原不锈钢铸件经表面处理后的哑光金属质感，渲染阶段采用棋盘格摄影棚地面作为展示基底，搭配柔和的区域光照明方案，通过多光源角度布置凸显支架表面的铸造纹理、棱边过渡细节与安装孔的内部结构，清晰呈现零件的立体形态与结构特征。设计过程中充分考量铸造工艺的脱模需求，所有垂直于脱模方向的侧壁均设置符合工艺标准的拔模斜度，零件的所有棱边均添加适配铸造工艺的圆角过渡，避免尖锐棱角导致的铸造应力集中问题，同时提升零件成品的结构强度与使用安全性。整体结构采用一体化铸造的设计思路，摒弃了多零件拼接的连接方案，有效提升支架的整体承力性能，减少后续装配工序，适配模具量产的生产需求，可作为模具配套连接构件、小型设备安装固定支架等场景的设计参考，建模过程中保留了完整的参数化特征，可根据实际安装场景的尺寸需求快速调整孔位、整体长宽高与壁厚参数，具备较强的设计复用性。
