手动杠杆式纸张打孔器三维结构设计

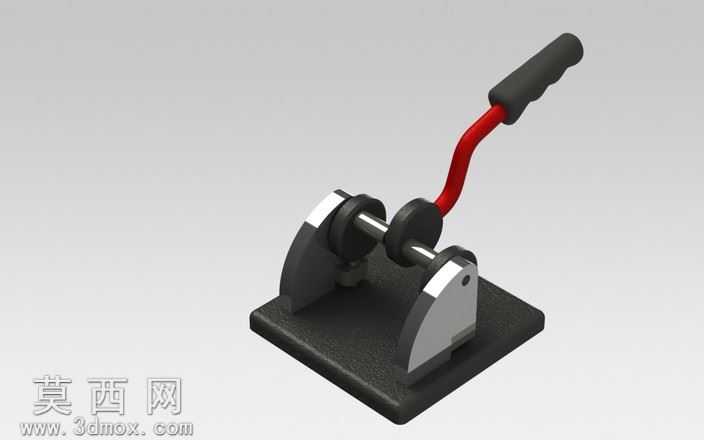

本作品为手动杠杆式纸张打孔器的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循实际手动打孔器的尺寸比例与装配逻辑，完整还原了产品的所有结构细节。模型整体分为底座、支撑支架、打孔转轴、操作手柄、打孔冲头五个核心装配模块，各部件之间的装配约束完全匹配实际产品的运动逻辑，可实现完整的手柄下压、冲头进给、复位回弹的运动仿真效果。材质渲染阶段，针对不同部件的实际材质特性分别设置了对应的材质参数：底座部分采用磨砂黑色硬质橡胶材质，添加了细微的颗粒凹凸纹理与低反光度参数，还原橡胶底座防滑耐磨的质感；两侧支撑支架采用银灰色金属烤漆材质，设置了适中的金属度与轻微的漆面反光效果，还原五金冲压支架的表面质感；操作手柄分为金属弯杆与防滑握套两部分，金属弯杆采用亮红色喷塑金属材质，握套采用黑色软质橡胶材质，添加了防滑纹理与哑光漫反射参数，还原握持部位的触感表现；转轴与冲头部件采用亮面镀铬金属材质，设置了高反光度与清晰的环境反射效果，突出金属加工件的精密质感。设计思路上，本模型以日常办公使用的手动双孔打孔器为原型，重点还原杠杆省力结构的传动逻辑，建模时优先保证各运动部件的干涉检查结果合格，确保手柄下压过程中转轴转动顺畅、冲头垂直进给无偏移，支撑支架与底座的连接部位做了加强筋结构的细节还原，符合实际产品的结构强度设计要求。模型同时导出了STEP、IGES等通用三维格式，可兼容多数主流三维设计软件打开使用，渲染效果图采用工作室柔光环境，多角度展示了产品的外观细节与结构比例，可作为手动五金工具设计、办公文具结构设计的参考素材使用。
