日本HIOS电动扭力螺丝刀结构设计

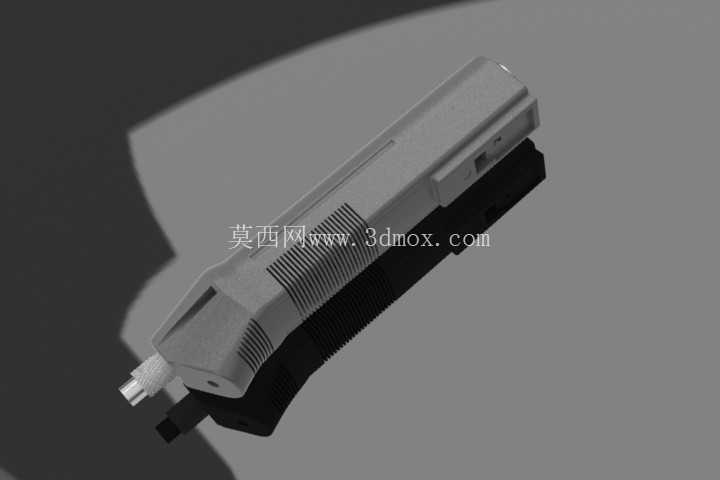

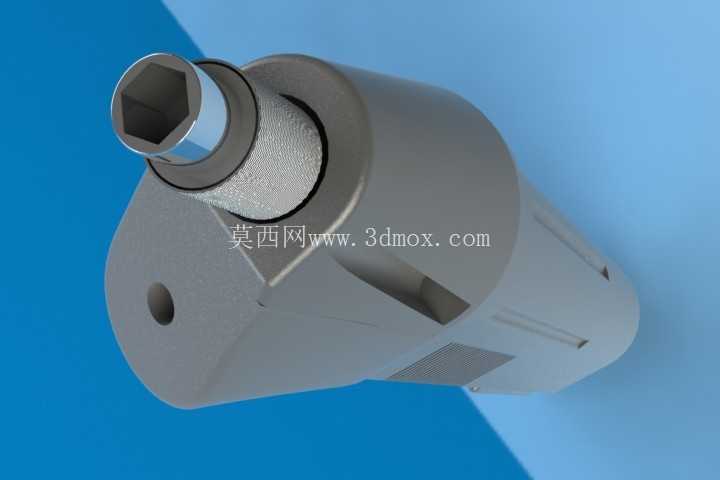

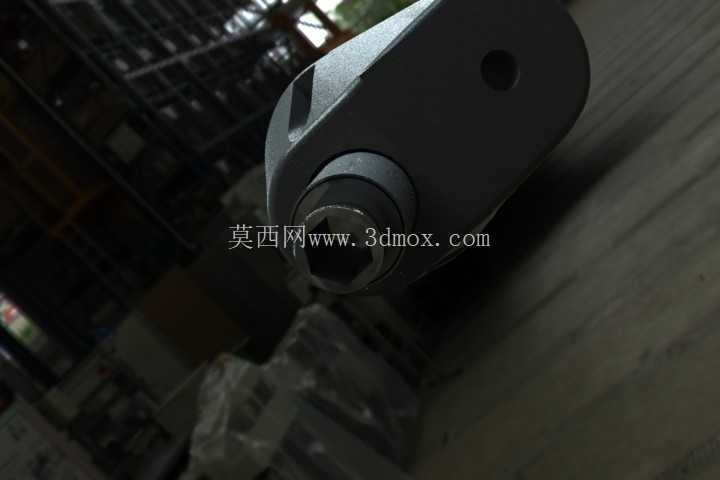

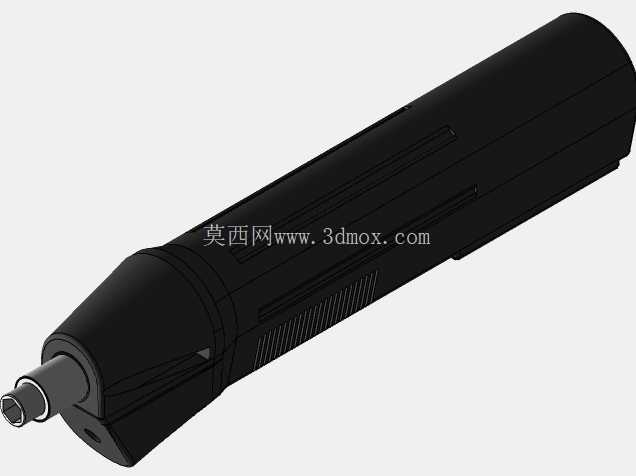

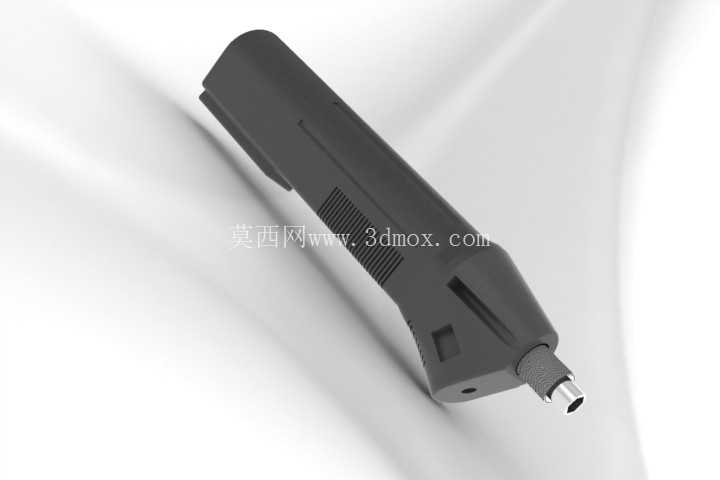

　　这款电动扭力螺丝刀的三维结构，核心围绕精密装配场景的拧紧作业需求搭建，在消费电子组装、小型仪器仪表装配、精密五金件锁付这类对拧紧力矩精度要求严苛的工位上，这类工具是产线作业人员的核心手持作业装备，区别于普通电动起子，它的核心功能是稳定输出设定范围内的拧紧扭矩，避免锁付过程中出现力矩过大损伤螺纹连接件、或是力矩不足导致连接松动的问题，能适配M1到M6区间的不同规格螺丝锁付需求，覆盖绝大多数小型零部件的装配作业场景。从结构设计思路来看，整个壳体采用分段式的人机工程造型，握持段做了微收腰的曲面处理，表面预留的防滑纹理区域刚好对应作业时手掌的贴合位置，长时间手持作业时能降低握持疲劳感，头部的批头安装座采用标准六角快换接口，不需要额外辅助工具就能快速更换不同规格的批头，适配十字、一字、内六角等不同槽型的螺丝，接口内部做了定位弹珠结构，批头插入后能自动卡紧，作业过程中不会出现批头脱落的情况。

　　传动段的结构布局做了重心优化，将驱动电机与减速齿轮组的重心尽量靠近握持区域，减少头部的下坠感，作业时手腕不需要额外施加抵消重心偏移的力量，扭矩输出的控制模块集成在壳体中段的内部空间，外部没有突出的调节旋钮，避免作业过程中误触改变扭矩设定，扭矩调节的操作区域设置在壳体尾部，需要用专用工具才能调整参数，能防止非授权人员随意改动输出力矩，保障锁付工艺的一致性。从安装边界与外形尺寸来看，头部输出端的外径控制在适配狭小空间作业的范围，能深入到沉孔、窄槽类的装配位置完成锁付，不会因为头部尺寸过大干涉周边的零部件，整机的长度控制在单手握持的合理区间，作业时手腕的活动范围不会被工具长度限制，能灵活调整锁付角度，壳体上的开关按键位置刚好对应食指的自然放置位置，按键的行程做了分段设计，轻按处于低速对准阶段，按到底进入额定转速拧紧阶段，能避免批头对准螺丝槽口时转速过快打滑刮花工件表面。

　　批头同轴度的设计是这类工具的核心精度指标，整个输出轴的支撑采用双轴承定位结构，前后轴承的同轴度公差控制在极小的范围内，高速旋转时批头不会出现径向跳动，既能保障螺丝锁付的位置精度，也能减少批头与螺丝槽口的磨损，延长批头的使用寿命。壳体的拼接结构采用卡扣加密封胶条的设计，日常作业环境中的金属碎屑、灰尘不容易进入壳体内部损伤传动与电气元件，外壳材质选用抗冲击的工程塑料，偶尔的跌落磕碰不会出现壳体开裂的情况，能适配车间复杂的作业环境。

　　在实际产线应用中，这类定扭电动螺丝刀常配套螺丝供料器使用，作业人员单手就能完成取螺丝、对准、锁付的全流程动作，相比手动螺丝刀能大幅提升锁付效率，同时稳定的扭矩输出能保障每一颗螺丝的锁付质量一致，减少后续因为螺丝松动带来的产品返修问题，对于有防静电要求的电子装配场景，壳体表面做了防静电涂层处理，能避免静电击穿电子元器件，适配电子制造车间的ESD防护要求。整个三维结构的建模过程中，对内部传动齿轮的啮合间隙、轴承的安装配合公差、密封结构的压缩量都做了符合实际生产装配的参数设置，不是单纯的外观曲面建模，还原了真实产品的装配关系与结构细节，能作为同类手持电动工具结构设计的参考案例，也能用于装配作业仿真、产线工位布局模拟的场景使用。
