六轮越野车专用侧围帆布篷结构设计

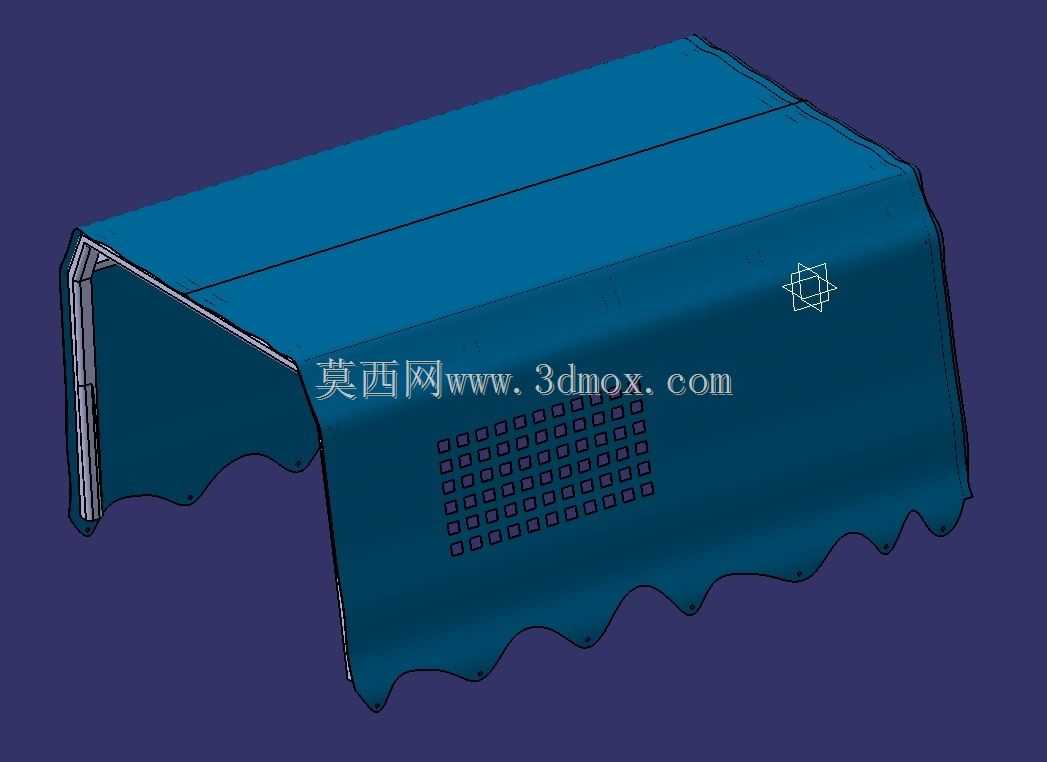

　　这款软质侧围篷体主要适配6x6布局的越野车型，多用于户外越野作业、野外勤务通行、长途穿越等场景下的乘员舱侧部防护，区别于硬壳金属侧围，软质帆布结构在非铺装路面行驶时能更好吸收车身扭转带来的形变应力，不会出现硬连接结构的焊缝开裂、固定点松脱问题。从实际使用需求出发，篷体侧面预留的网格状通风区域，是为了平衡舱内密闭性与空气流通性——越野行驶时如果侧围完全封闭，舱内人员在颠簸环境下容易出现闷堵感，网格结构在阻挡飞石、树枝剐蹭的同时，能让外部气流缓慢进入舱内，避免高速行驶时篷布出现大幅度鼓动异响。篷体下边缘的波浪形裁切并非装饰设计，而是对应车身侧围下沿的轮拱、固定锚点分布做的避让处理，每个波浪弧顶位置都预设了固定孔位，

　　安装时可以直接通过卡扣、绑带与车身侧围的挂点连接，不需要现场二次裁切调整，大幅降低现场安装的工作量。设计时首先考虑的是安装边界的匹配度：篷体前侧的硬质包边是对应车辆A柱后侧的安装卡槽做的结构，包边内部嵌入了薄钢条做支撑，安装时直接卡入卡槽就能完成前侧定位，不需要额外打胶或者钻孔，不会破坏原车的漆面与密封结构。篷体顶部的拼接缝采用了双道热合工艺，相比传统缝线结构，热合接缝不存在针孔渗水的问题，在暴雨天气下行驶也能保证侧围的防水性能，接缝位置的凸起压条同时起到导流作用，落在篷顶的雨水会顺着压条流向篷体后侧，不会顺着接缝渗进舱内。从尺寸匹配来看，篷体整体展开后的宽度刚好覆盖车辆前后轴之间的侧围区域，

　　高度方向从车顶纵梁下沿延伸至侧围下锚点上方20mm位置，既不会因为过长在行驶时被车轮卷蹭，也不会因为过短留下防护缺口。篷体侧面的网格区域采用了双层结构，外层是耐磨帆布基体，内层是高密度尼龙网，网格的开孔尺寸控制在8mm见方，既能阻挡直径10mm以上的飞石、枯枝穿入舱内，又不会因为开孔过小导致通风效率下降，同时网格区域的缝线做了加密处理，在高速行驶时即使被气流反复冲击，也不会出现网布脱线、撕裂的问题。考虑到越野场景下的维护需求，整个篷体没有采用一体化不可拆卸结构，所有固定点都采用了通用快拆卡扣，单人在5分钟内就能完成单侧篷体的拆卸或安装，不需要借助专用工具，在需要进行大件物品装卸、舱内通风晾晒时，可以快速将篷体拆下收纳，

　　收纳后体积仅相当于一个普通双肩包大小，不会占用过多车内储物空间。篷体材料选用的是加厚耐磨帆布，表面做了防泼水处理，同时具备一定的抗紫外线能力，长期在高原、戈壁等强日照环境下使用，也不会出现快速老化、脆裂的问题，材料本身的抗拉强度达到了2000N/5cm，即使被低速飞溅的碎石击中，也不会出现大面积撕裂。在结构应力分布的设计上，篷体的受力点全部集中在边缘的固定包边位置，中间区域没有设置额外的硬连接点，这样在车身发生扭转形变时，篷体可以通过自身的柔性变形抵消应力，不会因为硬点约束导致篷布被扯裂，同时篷体与车身骨架之间预留了5mm的间隙，避免车辆行驶过程中篷布与金属骨架反复摩擦出现磨损失效。
