八件开口点火扳手专用收纳托盘结构

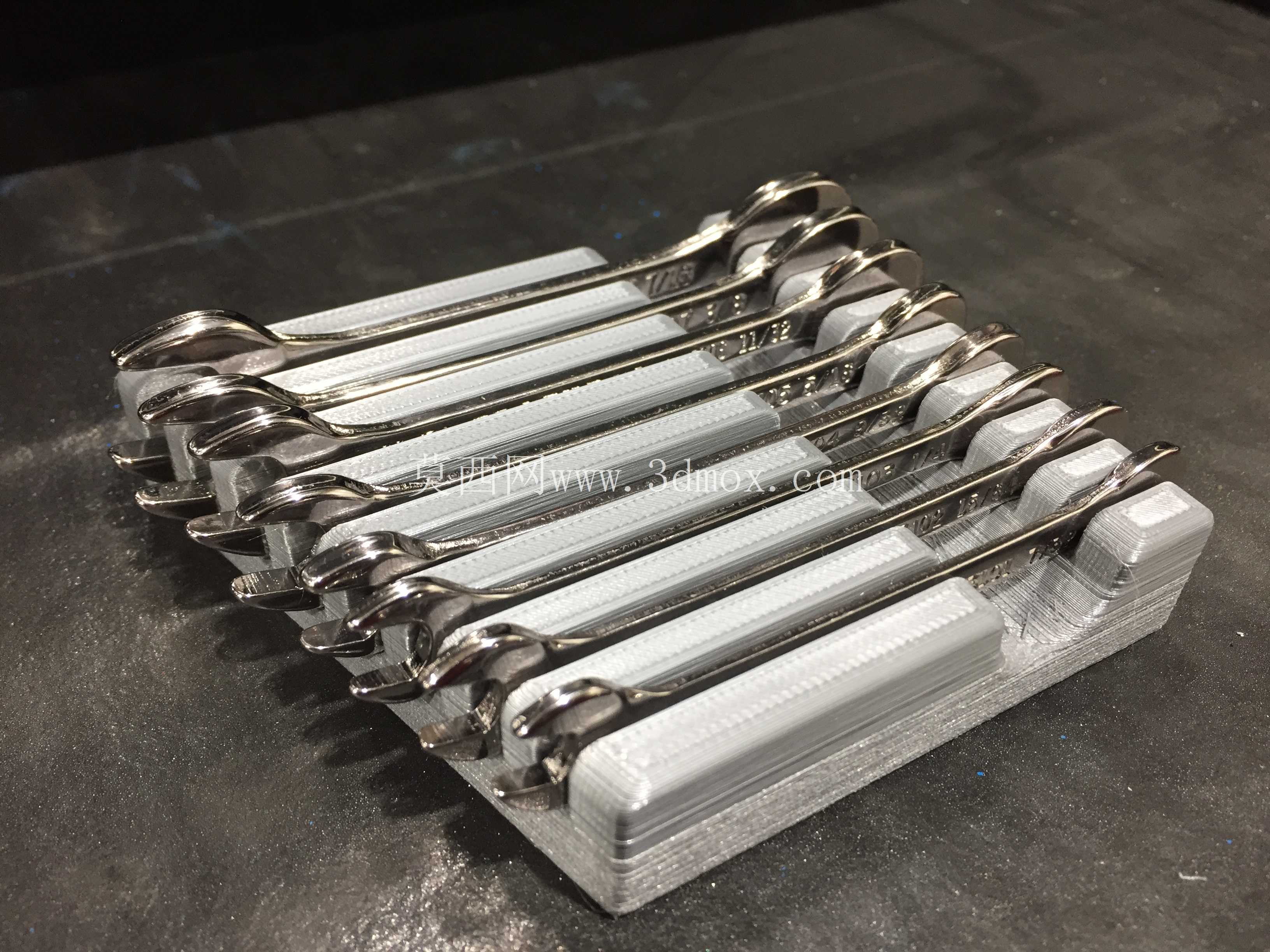

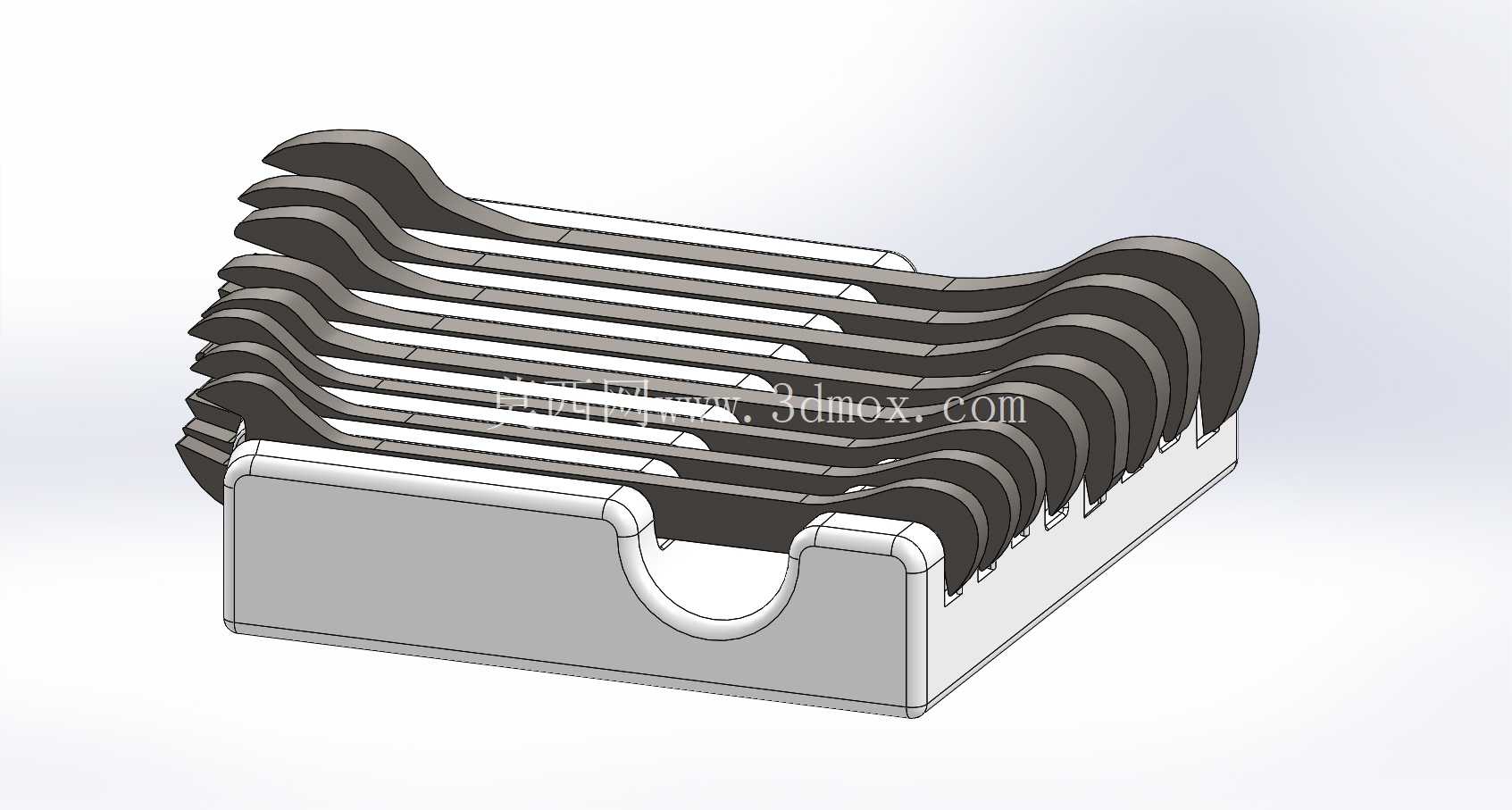

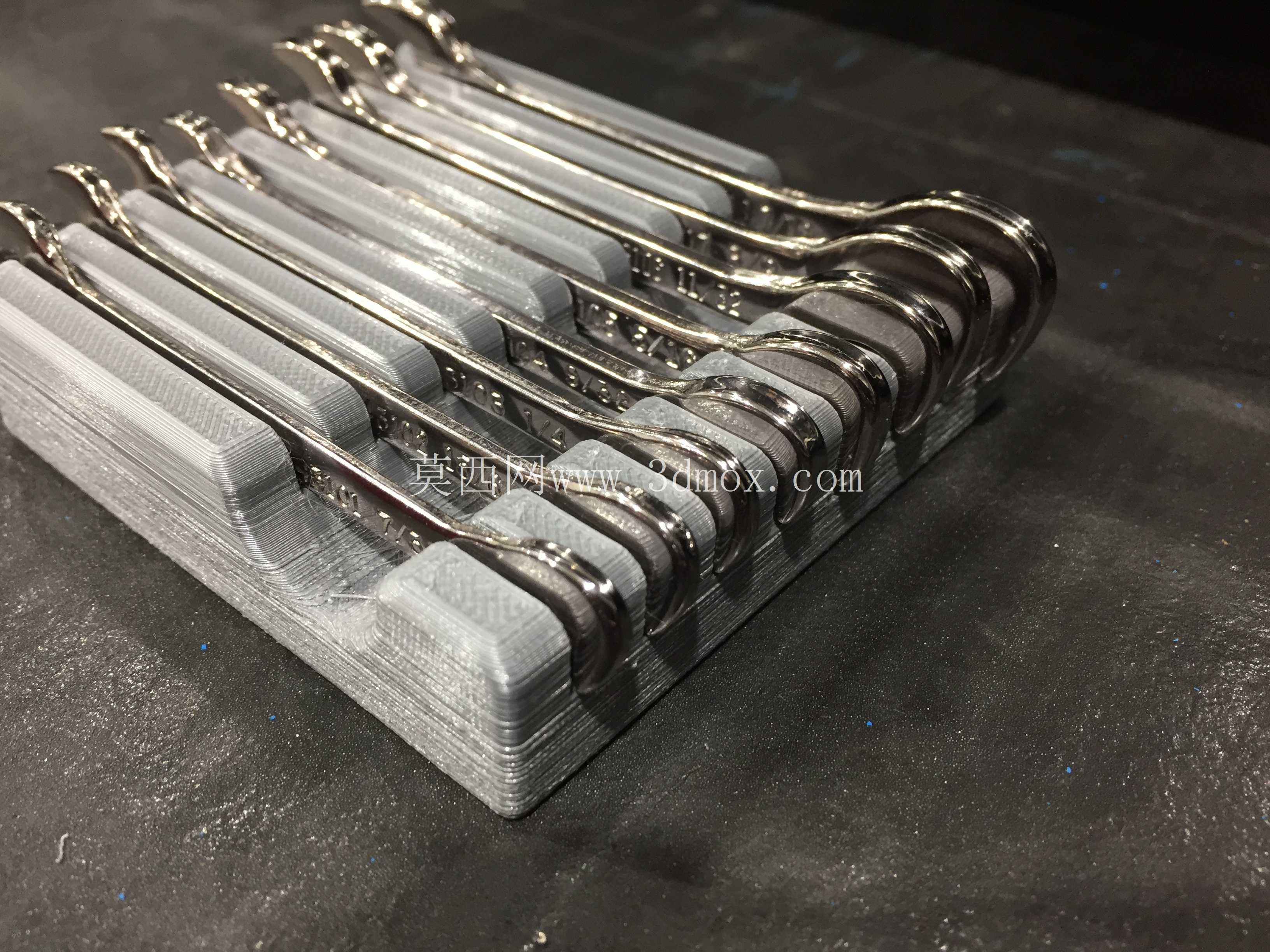

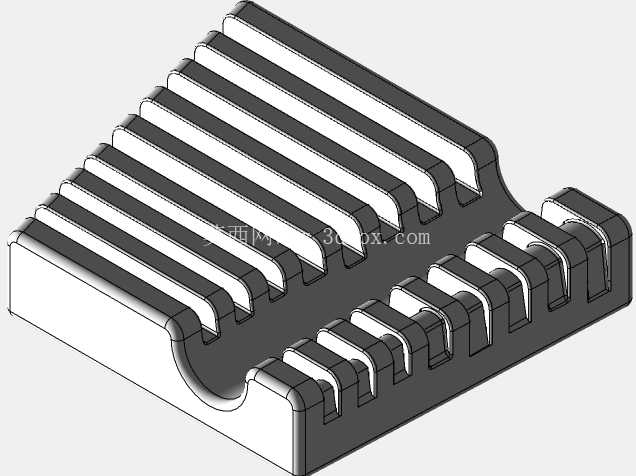

　　在机加工维修工位、汽车维保车间、装配流水线旁的工具管理场景中，零散扳手随意摆放带来的找件耗时、工具磕碰掉落、工位杂乱等问题一直是现场5S管理的痛点，这套适配八件开口点火扳手的收纳托盘，正是针对这类手动工具的定点存放需求设计的工位配套工装。从实际使用场景出发，托盘的每个卡槽都对应单支扳手的外形轮廓做了仿形限位，区别于通用型工具盒的大格槽设计，这种一对一的仿形槽结构能让每支扳手放入后完全卡合固定，即便在移动托盘、工位产生振动的情况下，扳手也不会出现窜动、相互磕碰的情况，能有效保护扳手的开口工作面不受磕碰损伤，延长手动工具的使用寿命。

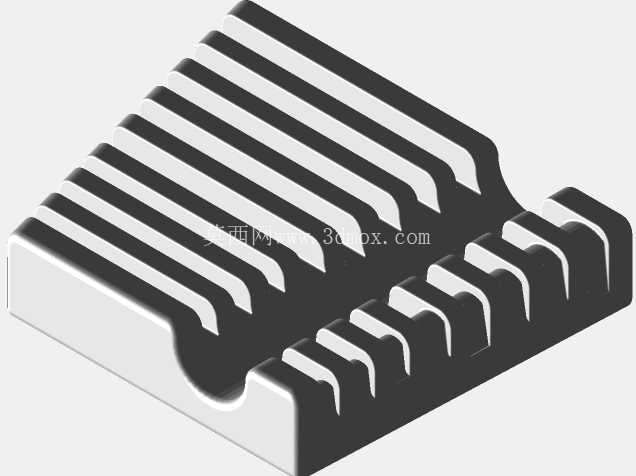

　　设计过程中，针对扳手类长条形手动工具的取放习惯，每个卡槽的扳手手柄端都预留了足够的手指取件空间，不需要抠挖槽体就能快速拿起对应规格的扳手，拿取后归位时也能顺着槽体导向直接滑入到位，不需要反复对齐位置，能大幅缩减工位上找工具、归置工具的时间，提升日常作业的效率。考虑到托盘本身要放置在工作台面、工具车层板上使用，底部做了整面的平整贴合结构，不会因为局部凸起出现放置不稳的情况，托盘的外轮廓边界做了圆角过渡处理，避免尖锐边角在拿取托盘时划伤操作人员，整体壁厚均匀，兼顾结构强度和材料利用率，不管是采用机加工铝件制作还是3D打印加工，都能保证成型后槽体的尺寸精度，不会出现扳手放不进或者卡槽过松晃荡的问题。

　　从功能特性上看，这套托盘除了基础的收纳功能外，还能起到工具可视化盘点的作用，每个卡槽对应固定规格的扳手，作业结束后归置工具时一眼就能看出是否有工具遗落在作业现场，避免工具遗失在设备内部造成安全隐患，这一点在设备维保、装配作业场景中尤为重要，很多设备故障、装配事故都源于遗落的金属工具。卡槽的深度设计经过反复验证，既保证扳手放入后重心在槽体内不会侧翻，又不会因为槽体过深导致取件时手指无法顺利捏住扳手手柄，槽体的宽度比对应扳手的杆部尺寸单边留出0.2-0.3mm的间隙，这个间隙量既能保证扳手顺畅取放，又不会因为间隙过大导致扳手在槽内晃动产生异响或者磨损。

　　托盘的侧边做了轻微的加高挡边，能避免表面的油污、金属碎屑从托盘侧边流到工作台面上，日常清理时只需要拿起托盘倾倒就能清理掉槽内积攒的碎屑，维护十分方便。在实际的工位适配性上，托盘的整体外形尺寸适配常规工具车的抽屉层板尺寸，既可以单独放置在工作台面上使用，也可以直接放入工具车抽屉内配合其他工具收纳格使用，不需要额外做固定结构，依靠自身重量就能保持放置稳定。针对点火扳手这类头部有特殊弯折结构的工具，卡槽在对应扳手头部的位置做了下沉避让设计，不会因为扳手头部的异形结构导致放置时翘起，保证每支扳手放入后都能平整贴合在槽底，整体摆放整齐划一。这种仿形工具托盘的设计思路，本质是围绕工位作业的实际需求，把工具管理的细节融入到结构设计中，没有多余的装饰结构，每一处槽型、每一个尺寸边界都服务于快速取放、可靠固定、方便盘点的实际功能，对于从事工位工装设计、工具管理方案设计的结构工程师来说，这种针对具体工具做适配的仿形收纳结构，是提升现场作业效率、落实工位标准化管理非常实用的结构形式，相比通用收纳盒，定制化的仿形托盘在工具固定可靠性、取放效率、盘点便捷性上都有明显优势，尤其适合对工具管理有较高要求的专业维修、精密装配场景使用。
