机械车间用拨盘测试指示器及夹持支架

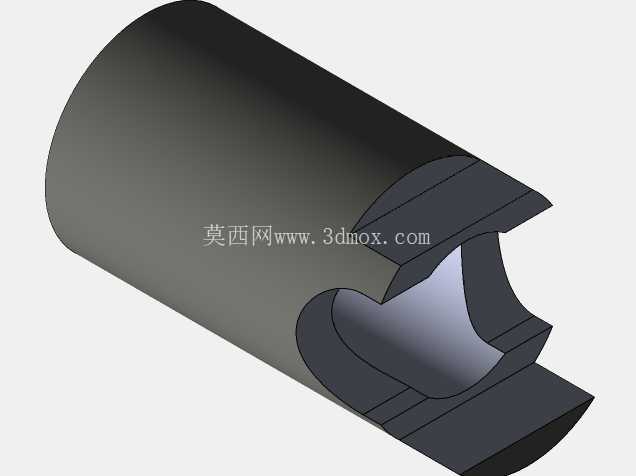

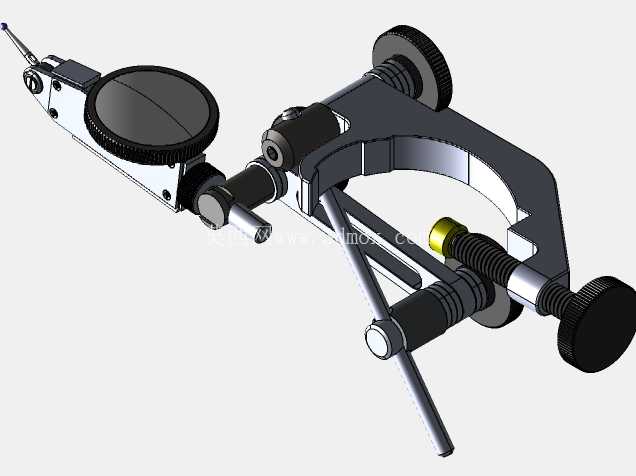

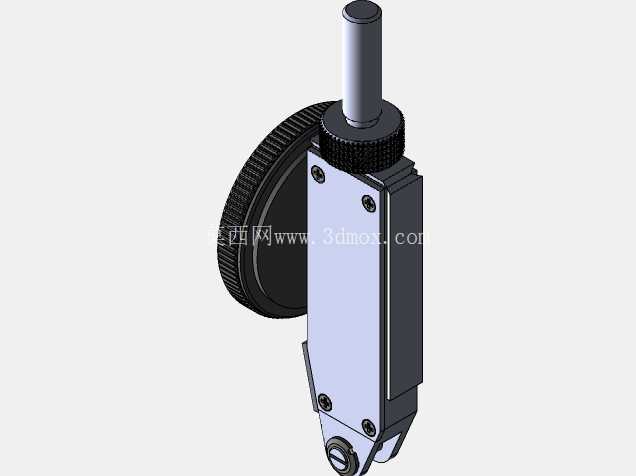

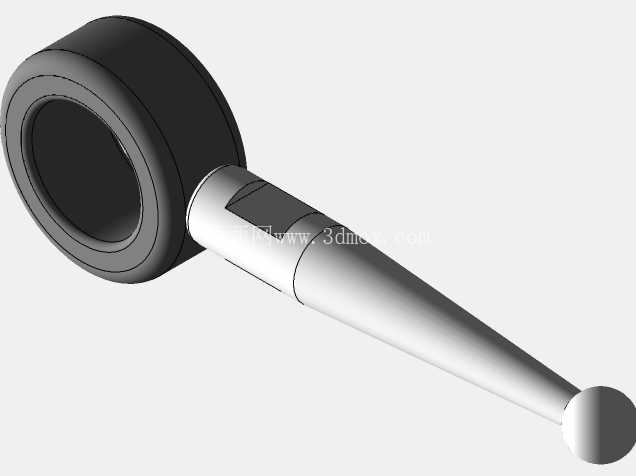

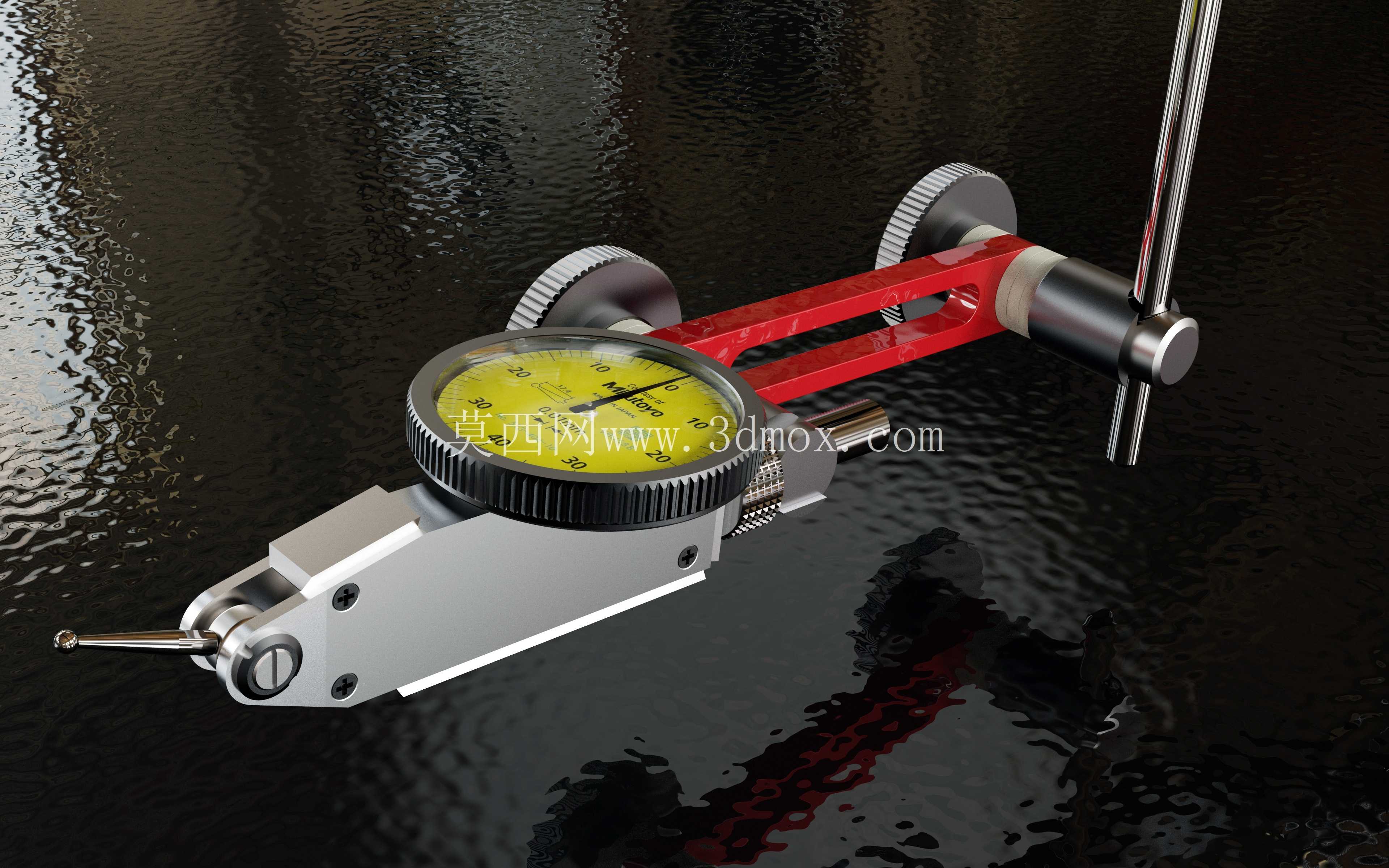

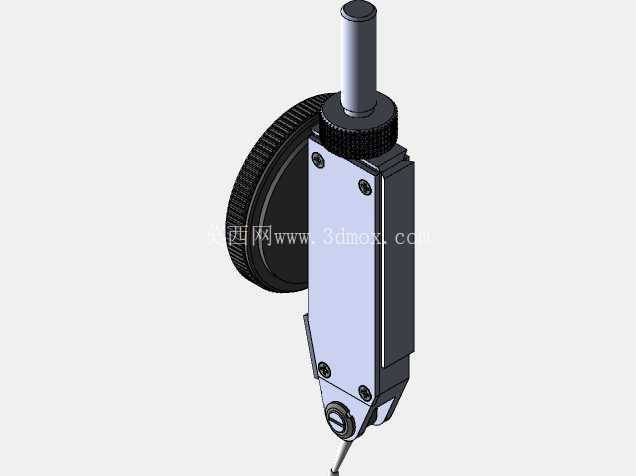

　　在机械加工车间的日常生产环节里，这类带夹持支架的拨盘测试指示器是机台旁不可或缺的测量辅具，不管是普通车床的工件装夹找正、铣床的工装定位校准，还是磨床的进给精度校验、装配环节的形位公差复测，都能看到它的使用场景。和普通直杆式百分表不同，拨盘测试指示器的测头采用杠杆式摆动结构，测头可以在一定角度范围内偏转，能够深入普通百分表无法抵达的狭窄空间，比如台阶孔的内壁圆跳动检测、轴类零件键槽侧面的位置度测量、夹具定位面的微小间隙排查，这些场景下直杆表的表身会与工件或工装发生干涉，而杠杆式的拨盘指示器可以通过调整测头角度完成测量。

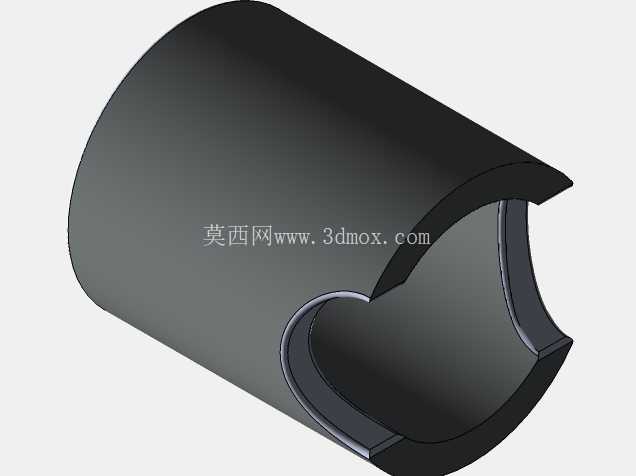

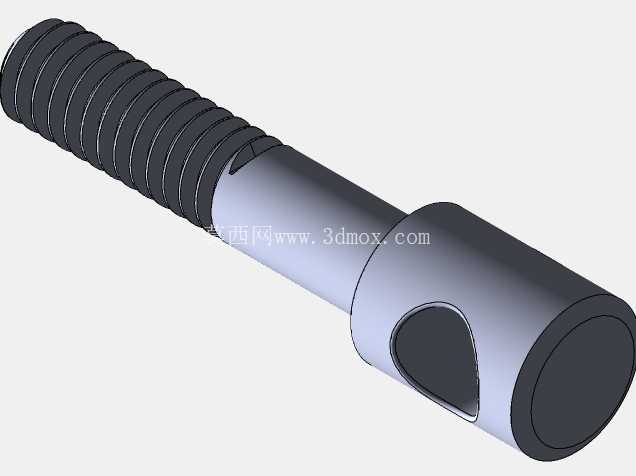

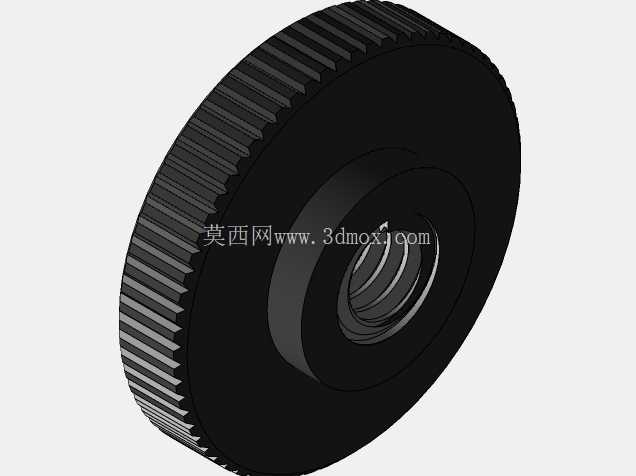

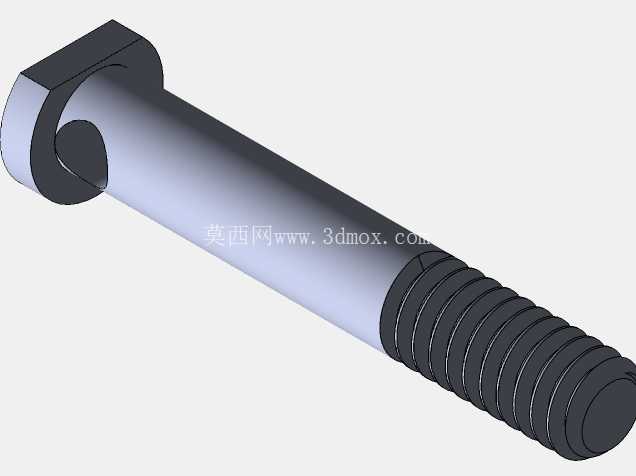

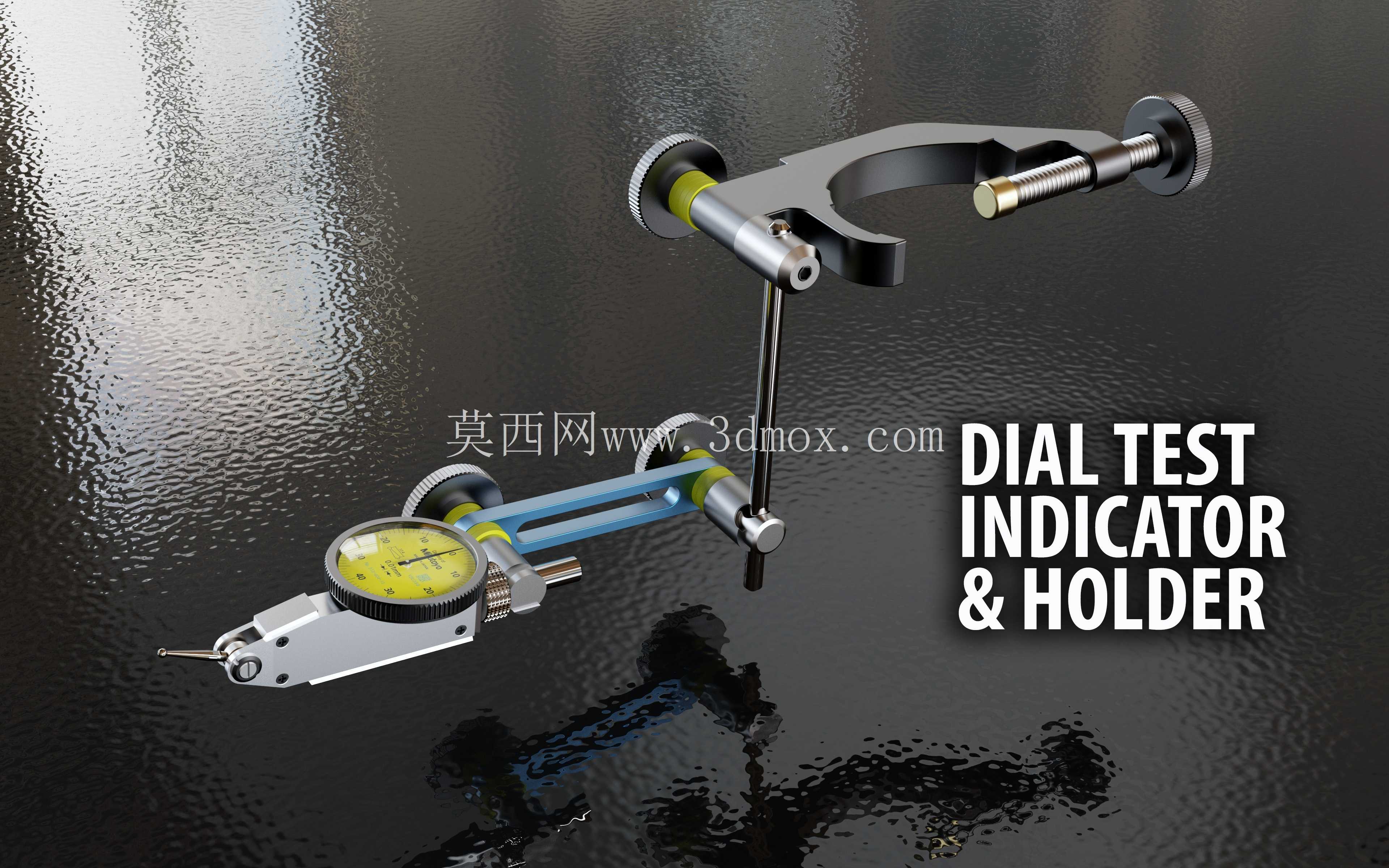

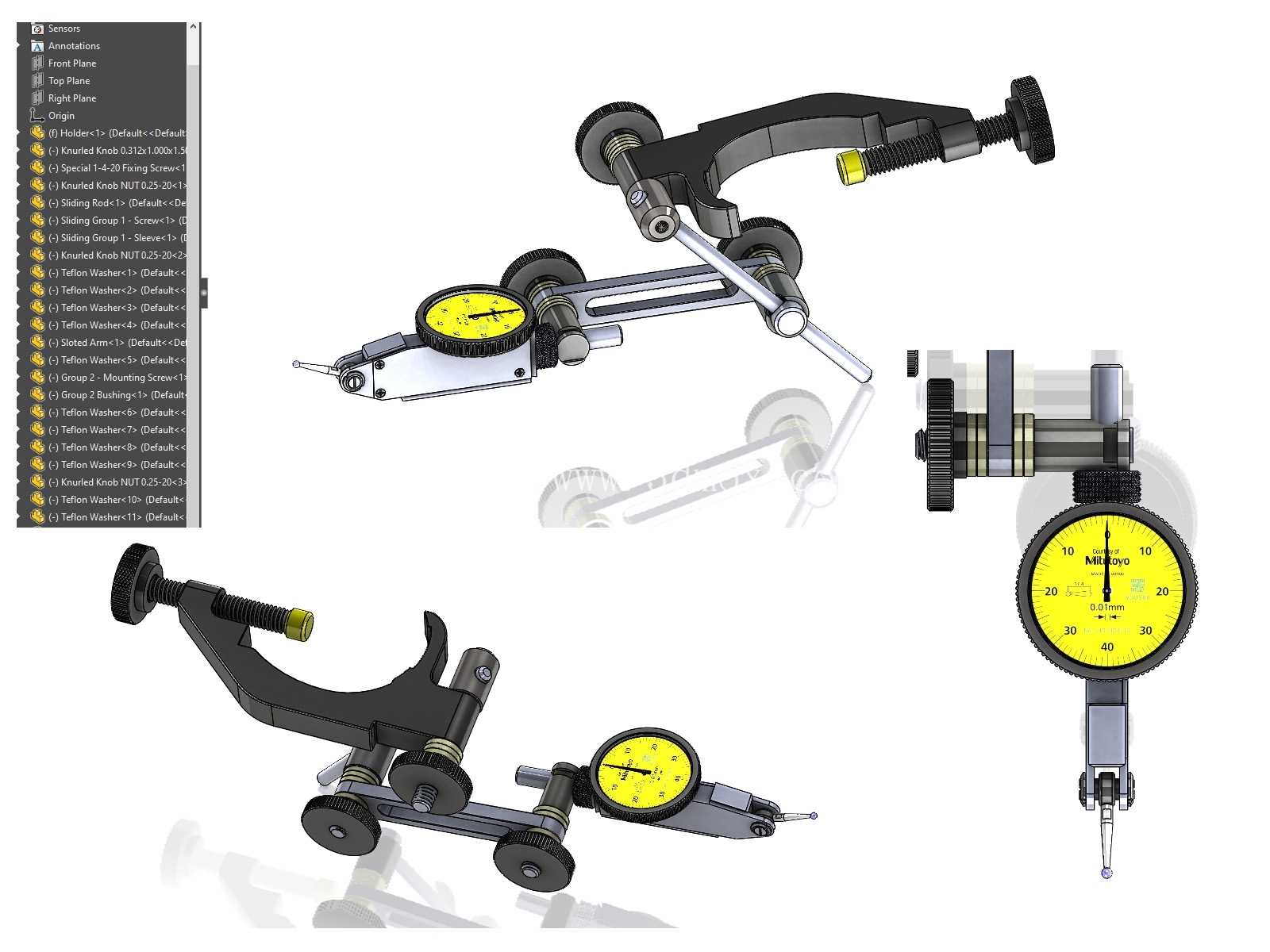

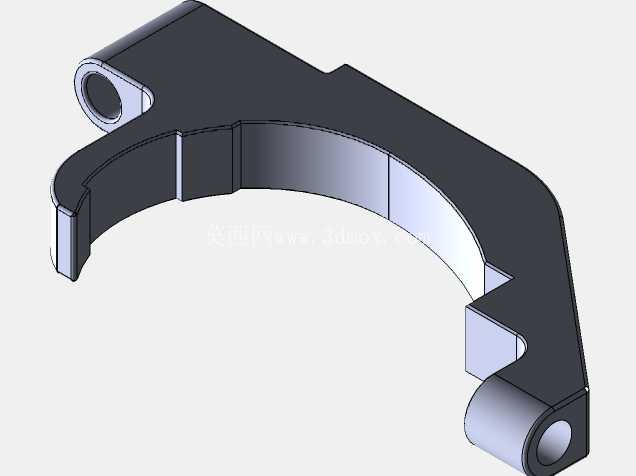

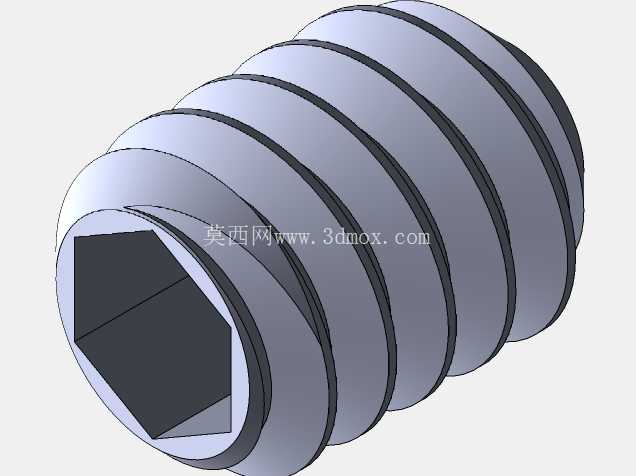

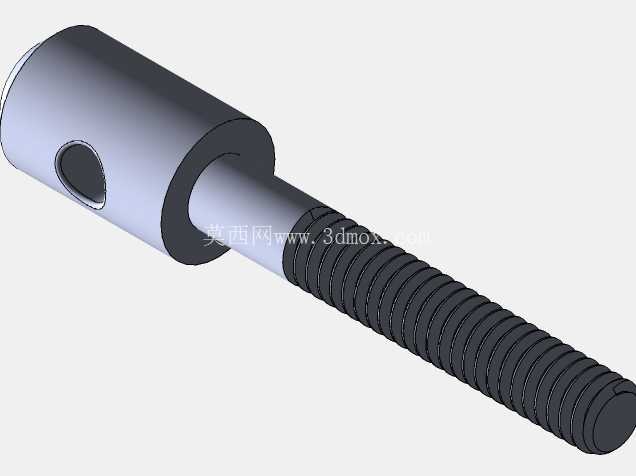

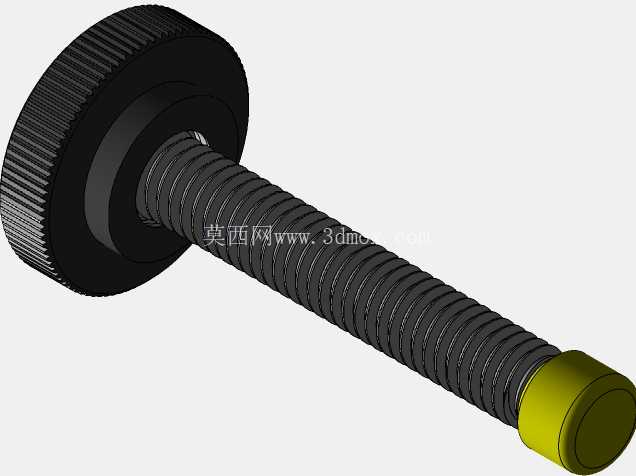

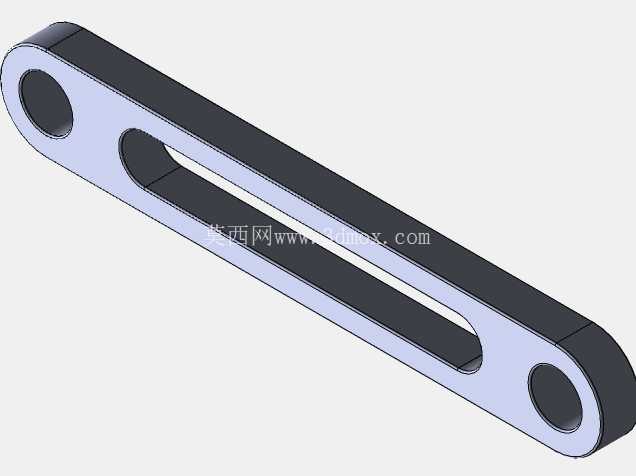

　　配套的夹持支架采用C型夹式结构，夹体的开口范围覆盖了车间常见的机床导轨边缘、工作台T型槽侧边、工装平台的挡板厚度，锁紧螺栓的端部带有防滑压头，拧紧后可以牢牢固定在安装基准面上，不会因为测量时的轻微触碰发生位移，避免测量数据出现偏差。支架的连接臂采用多节可调式结构，每一节的关节都带有锁紧旋钮，松开旋钮时可以任意调整臂杆的角度、伸展长度，调整到位后拧紧旋钮即可锁死整个支撑结构，能够把指示器的测头精准送到需要测量的位置，不需要反复挪动夹座的固定位置，减少找正辅助时间。

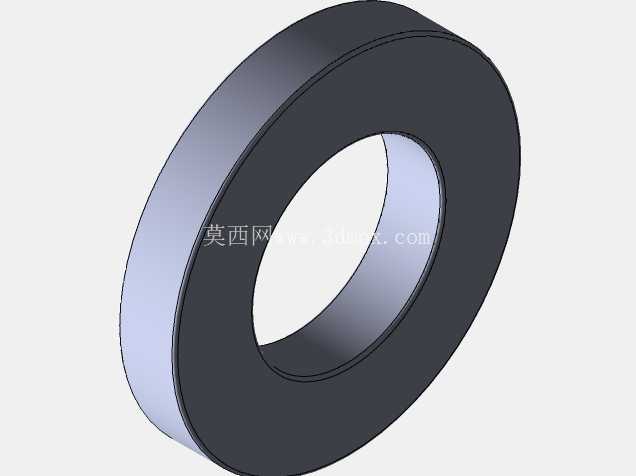

　　从设计逻辑上看，这套结构首先考虑了车间现场的使用便利性，夹座的C型开口做了圆弧过渡处理，在夹持不同厚度的基准件时，不会因为边角尖锐刮伤机床导轨或工作台面；连接臂的杆径经过刚度校核，在最大伸展长度下，臂杆的变形量控制在测量允许的误差范围内，不会因为臂杆挠曲导致测量值失真；指示器的表圈采用防滑滚花设计，操作人员戴劳保手套也能轻松转动表圈完成表盘对零操作，测头的接触端采用硬质合金材质，长期与工件表面接触也不会出现明显磨损，保证测量精度的长期稳定性。

　　安装边界上，夹座的最大夹持厚度适配车间多数机台的装夹基准，不需要额外加装过渡垫块；整个支架收拢后的体积小巧，可以放在机床旁的工具盒内，不会占用过多操作空间；指示器与支架的连接采用标准的夹头接口，和车间内其他同规格的量表夹持件通用，出现部件损坏时可以快速替换，不需要整体更换整套工具。实际使用时，操作人员先将夹座固定在稳定的基准面上，依次调整各节臂杆的位置，让测头以合适的预压量接触被测表面，转动表盘将指针调整到零位，之后缓慢移动工件或工作台，观察表盘指针的摆动范围，就能读出被测表面的跳动量、位置偏差值，整个操作过程不需要复杂的调试，新手经过简单培训就能掌握使用方法。在设备维修环节，这类工具还可以用来检测导轨的直线度、主轴的径向跳动、传动部件的装配间隙，是设备维保人员排查设备精度故障的常用工具，相比大型精密测量设备，它的使用成本低、操作灵活，能够在设备不停机拆解的情况下完成快速检测，大幅提升车间的生产与维保效率。
