象脚接触式MAHR机械比较仪结构设计

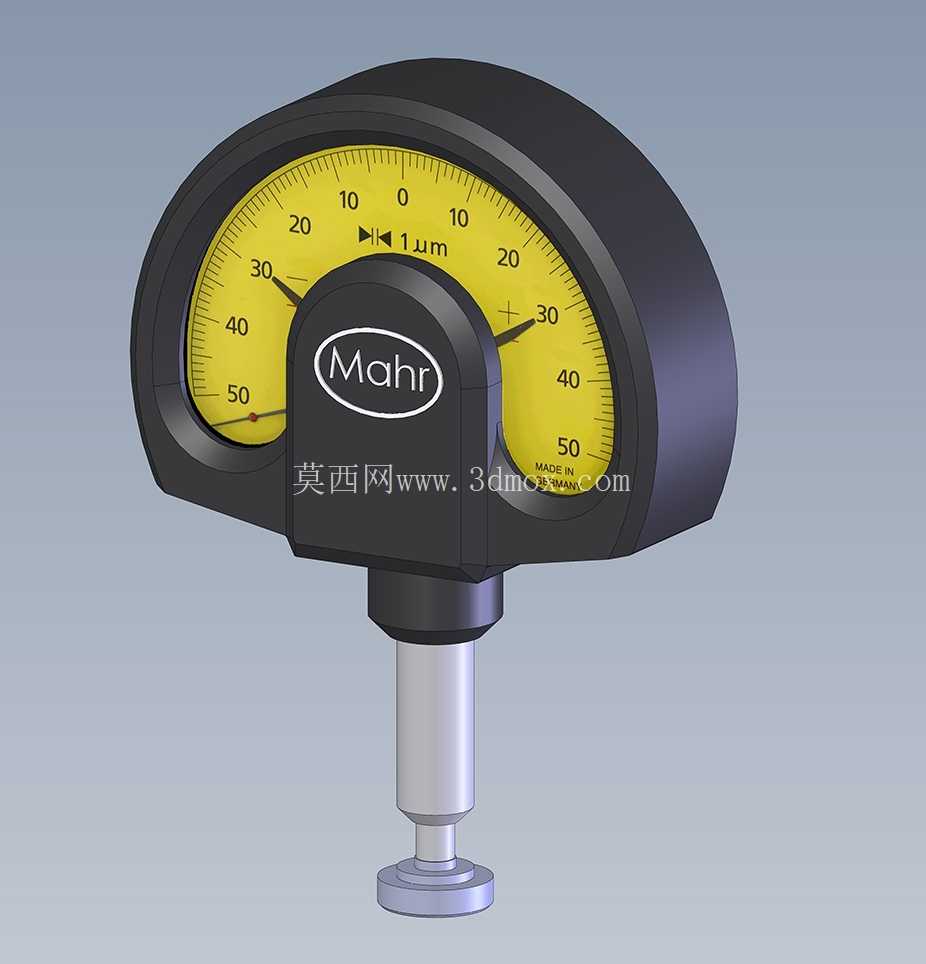

　　这款带象脚接触点的机械比较仪，核心应用场景集中在精密加工车间的工序间尺寸抽检、计量室的工件形位误差比对、工装夹具调装时的微位移校准环节，尤其适合薄壁件、软质金属工件、小型精密冲压件的表面接触测量，相比普通尖测头百分表，象脚式平接触端不会在软质工件表面留下压痕，也能避免尖测头卡入工件表面微小加工纹路造成的测量误差。从功能特性来看，该比较仪采用对称双表盘刻度布局，量程覆盖正负50微米，分度值为1微米，测杆的直线位移通过内部齿轮传动机构放大后传递到指针，传动比经过精确匹配，保证全量程范围内的示值误差控制在微米级，测头端部的象脚接触盘采用硬质合金材质，平面度控制在0.3微米以内，接触工件时能保证测杆受力始终沿轴向，不会因为工件表面微小倾斜产生侧向分力影响测量精度。

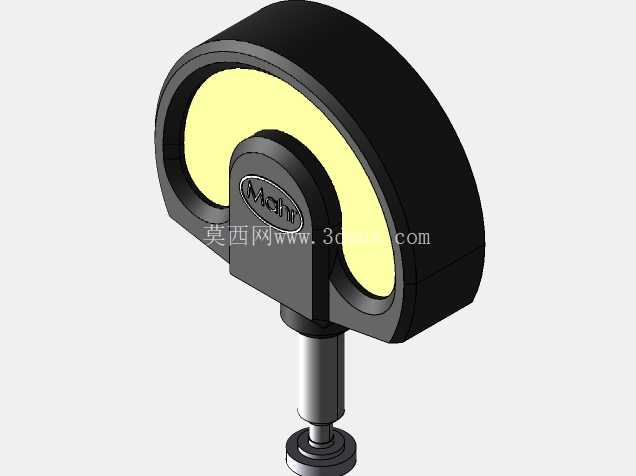

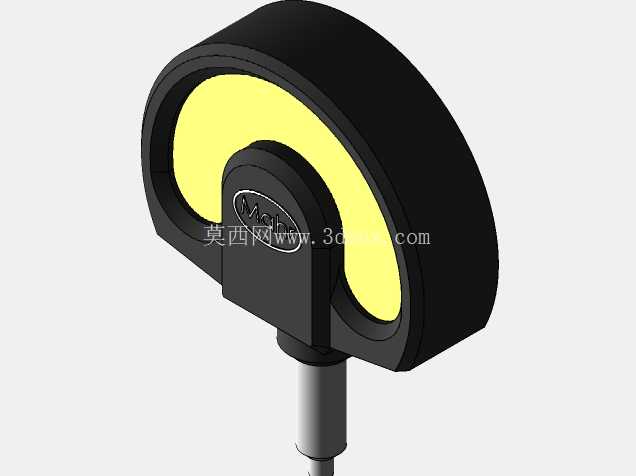

　　设计过程中首先考虑的是测量力的控制，内部加载的弹簧刚度经过反复校核，保证测头接触工件时的测量力稳定在0.8-1.2N区间，既不会因为力过小造成测头跳动，也不会因为力过大压弯测杆或者损伤工件表面；外壳采用半包式弧形结构，一方面是为了容纳内部的传动齿轮组与对称布置的表盘刻度盘，另一方面弧形的握持面方便操作人员手持测量，也能适配各类表架的装夹接口，底部的装夹柄直径采用通用标准尺寸，可以直接替换现有百分表、千分表安装在高度尺、测量台架、专用检具上，不需要额外加工转接件。

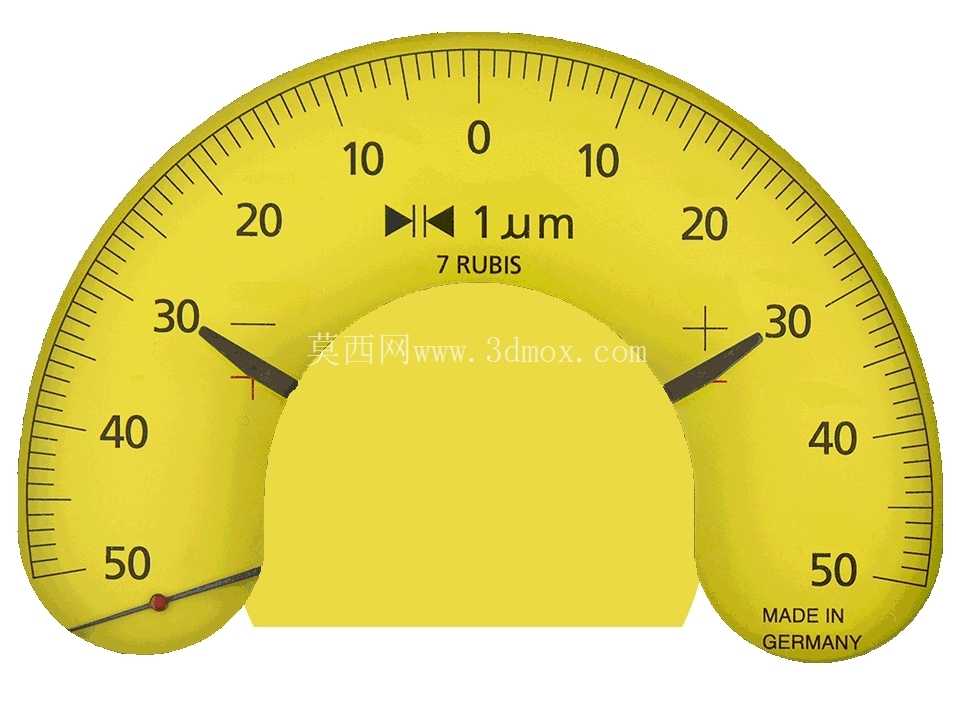

　　外形尺寸方面，整体外壳最大外径控制在85mm以内，厚度方向尺寸为42mm，不会在密集排布的多测点检具上产生干涉，测杆伸出外壳的最大行程为1.2mm，满足比较测量的行程需求，测头端部的象脚接触盘直径为8mm，接触面积远大于普通尖测头，测量薄型工件、圆弧面工件时的稳定性更好。结构设计上，双表盘的对称布局是为了方便操作人员从不同角度读取示值，在生产线旁的批量检测工位，操作人员不需要刻意调整身体角度就能快速读取数值，表盘上的刻度线采用粗细区分，整10微米刻度线加粗，微米级刻度线细化，配合高对比度的黄底黑字刻度，车间普通照明条件下就能清晰读数，不需要额外补光。内部传动结构采用无间隙齿轮啮合设计，测杆往复运动时的回程误差控制在0.5微米以内，测杆与导套之间采用硬质合金耐磨衬套，长期使用后的磨损量极小，能长期保持测量精度稳定。安装边界上，除了标准的φ8mm装夹柄，外壳背部预留了安装定位平面，在专用自动化检测工位上，可以通过该平面定位直接将比较仪固定在检测机架上，不需要额外抱紧装夹结构，减少装夹变形带来的示值漂移；测头的象脚接触盘采用可拆卸结构，磨损后可以单独更换，不需要整体报废比较仪，降低长期使用成本。

　　实际使用中，该类比较仪常被用于轴承套圈的端面跳动检测、精密密封件的厚度差测量、小型齿轮的齿圈径向跳动比对，相比电子数显类比较仪，纯机械结构不需要供电，抗车间油污、切削液、粉尘的能力更强，在恶劣生产环境下的长期稳定性更优，不会因为电磁干扰、电池亏电出现测量数值跳变的问题。建模过程中对内部传动齿轮的模数、齿形都做了精确还原，测杆的行程限位结构、弹簧的安装定位结构都按照实际装配关系构建，外壳的曲面造型充分考虑了注塑加工的拔模角度，表盘的刻度位置与指针的转动范围完全匹配实际产品的运动逻辑，装夹柄的公差、测头的配合公差都按照精密量具的行业标准设定，可直接用于同类量具的结构参考、检测工装的设计适配。
