双立柱带表数显高度测量规结构设计

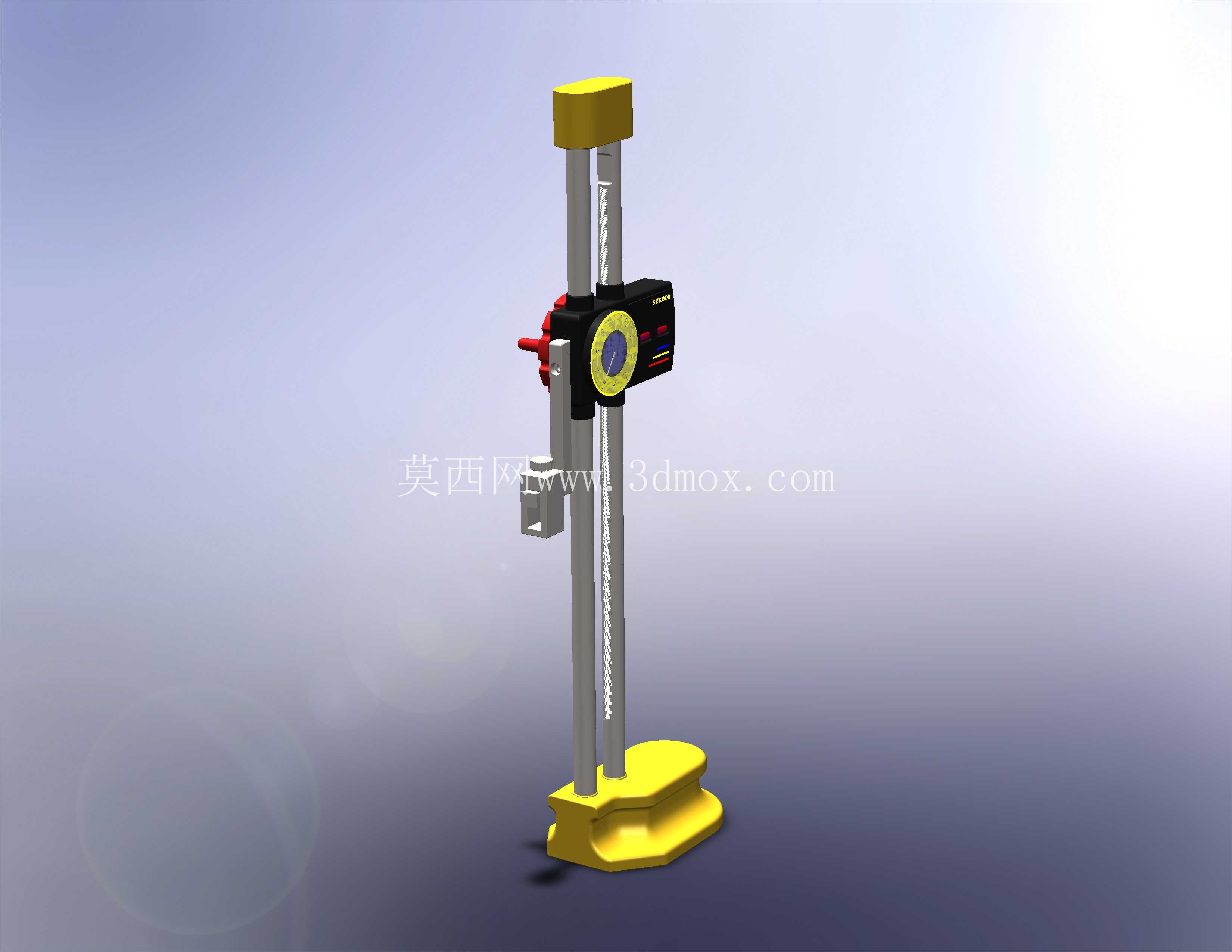

这款高度测量规的结构设计，首先围绕机加工车间、计量室的日常检测场景展开，日常生产中，操作人员需要频繁完成工件高度尺寸检测、划线作业、形位公差辅助测量，传统单柱高度尺在测量行程超过300mm后容易出现立柱形变、滑架晃动的问题，直接影响读数精度，因此采用双立柱导向结构作为承载主体，两根平行的镀铬导柱通过底部基座与顶部限位座刚性连接，从结构上抵消滑架移动过程中的侧向力矩，即便滑架移动到全行程上限位置，整体结构的晃动量也能控制在计量允许的误差范围内。

从实际用途来看，这款高度规既可以配合杠杆百分表完成批量零件的高度差快速检测，也能换装划线头完成毛坯件的平台划线作业，还能搭配深度测头完成盲孔、台阶的深度尺寸测量，覆盖了五金加工、模具制造、精密装配环节八成以上的一维尺寸检测需求，不需要频繁更换测量设备就能完成多类检测任务，能有效减少车间现场的设备切换时间。

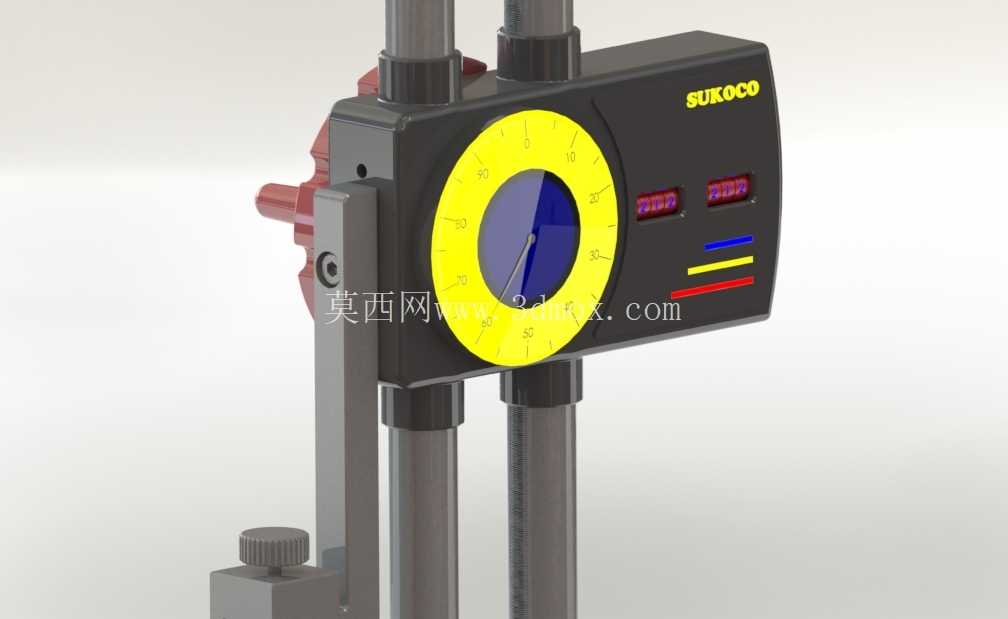

功能设计上，这款高度规采用了模拟表盘加双数显窗的复合读数结构，黄色的大直径模拟表盘可以让操作人员快速读取整毫米级的测量数值，视线扫过就能快速判断尺寸偏差范围，两个独立的数显窗分别对应绝对测量值与相对偏差值，做批量零件的合格性判定时，可以将基准件的尺寸设置为相对零点，后续测量直接读取偏差值即可，不需要反复做数值换算，降低一线操作人员的读数出错概率。滑架的锁紧结构采用侧向旋钮锁紧，锁紧力作用点与导柱接触面做了铜衬垫设计，既可以避免锁紧时划伤导柱镀铬层，也能保证锁紧后滑架不会出现微量位移，防止读数漂移。测头安装位置预留了标准8mm安装孔，可以兼容市面上绝大多数的百分表、杠杆表、划线头、深度测头的安装需求，不需要额外做转接件就能完成配件换装。

设计思路上，首先优先保证测量基准的稳定性，底部基座采用高密度铸铁材质，底面经过精磨处理，平面度控制在0.005mm以内，放在0级大理石平台上不会出现翘边、晃动的问题，从根源上保证测量基准的可靠性。导柱与基座的连接采用过盈配合加定位销的固定方式，避免长期使用后导柱出现垂直度偏移，导柱表面做了硬铬镀层处理，硬度达到HRC60以上，日常使用中滑架反复移动也不会出现拉毛、磨损的问题，能长期保持导向精度。表盘部分做了一定角度的仰角设计，操作人员站立在设备前方时，视线可以垂直于表盘表面，避免斜视角带来的读数视差，表盘周边的操作按键采用凸起式彩色标识，不同功能的按键用蓝、黄、红三色区分，戴劳保手套操作也能准确识别按键位置，不会出现误触。

安装边界与外形尺寸方面，这款高度规的基座长宽尺寸控制在180mm×120mm，占用平台面积小，即便是小型0级大理石平台也能轻松放置，不会占用过多的检测工位空间。双立柱的中心距为45mm，滑架的横向伸出长度为60mm，测量时测头的最大伸出距离可以覆盖基座边缘外侧50mm的位置，测量带台阶、异形结构的工件时，不会出现基座与工件干涉的问题。滑架的有效移动行程为300mm，可以覆盖绝大多数中小型机械零件的高度测量需求，整体设备的总高度控制在480mm以内，不需要过高的存放空间，日常收纳可以直接放在工具柜的中层搁板上。设备的总重量控制在5.2kg，单人就可以轻松搬运转移，不需要借助吊装设备，适合在不同车间、不同检测工位之间流转使用。

细节结构上，滑架的微调机构采用齿轮齿条传动结构，微调行程为15mm，微调旋钮的转动阻尼经过匹配设计，转动过程中没有空程，微调分辨率可以达到0.01mm，做高精度尺寸比对时可以精准控制测头的进给量，不会出现过冲导致测头压损或者测量值偏大的问题。表盘的防护外壳采用ABS工程塑料材质，表面做了哑光处理，车间灯光照射下不会产生反光，避免反光影响读数清晰度，外壳与内部机芯的连接位置做了橡胶密封圈，可以阻挡车间内的切削液雾气、粉尘进入表盘内部，延长电子元件的使用寿命。底部基座的侧面预留了杠杆表夹持座的安装槽，需要做形位公差测量时，可以直接在基座侧面安装杠杆表，完成工件的垂直度、平面度检测，不需要额外加装辅助夹具。
