细牙M8六角锁紧连接螺母工程设计

　　在精密机电装配、小型仪器仪表紧固、液压阀块外接油路辅件固定这类对螺纹防松性能、安装空间有严格要求的场景里，细牙六角螺母的应用占比远高于普通粗牙螺母，M8x0.75规格的细牙六角螺母，正是这类场景里适配性极强的一款基础紧固件。不同于常规粗牙M8螺母1.25mm的螺距设计，0.75mm的细牙螺距在拧紧后螺纹牙型的接触面积更大，牙侧的自锁摩擦力矩更高，在承受小幅振动、交变载荷的工况下，不容易出现螺纹松脱的问题，尤其适合用在薄壁构件的连接位置——粗牙螺纹在薄壁件上攻丝后有效啮合牙数过少，容易出现滑牙失效，而细牙螺纹的小径更大，对薄壁基体的强度削弱更小，啮合时的受力分布也更均匀。

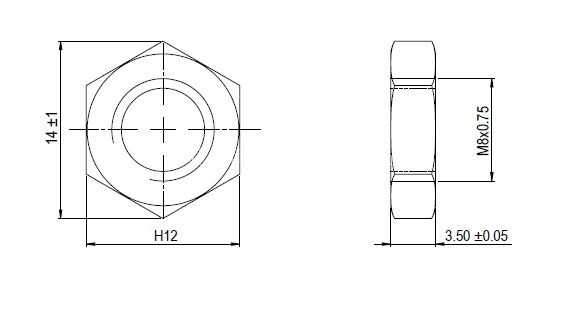

　　从结构设计的尺寸边界来看，这款螺母的对边尺寸采用H12公差等级的14mm设计，适配常规的14mm开口扳手、套筒工具，现场装配时不需要准备特殊规格的工装，普通维修班组的常备工具就能完成拧紧作业；螺母的总厚度控制在3.5mm，上下偏差不超过0.05mm，这个厚度设计是经过反复校核的：如果厚度过大，会挤占安装空间，在紧凑的仪器内部布局里容易和周边的线路、相邻构件产生干涉，如果厚度过小，螺纹啮合的有效牙数不足，会直接降低连接的承载能力，3.5mm的厚度刚好能保证在M8x0.75的螺纹规格下，有接近5圈的有效啮合牙数，既满足了GB/T 3098.2里规定的螺母保证载荷要求，又把轴向安装尺寸压缩到了最小，适配空间受限的安装场景。

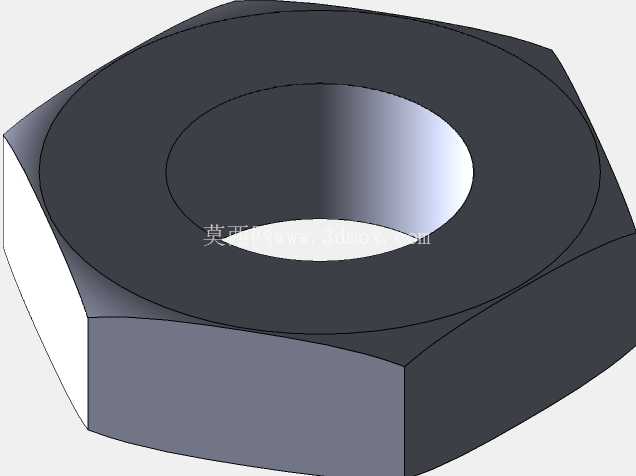

　　设计这款螺母的三维模型时，首先要明确螺纹的建模基准：细牙螺纹的牙型角为60度，牙顶和牙底的圆弧过渡要严格符合公制螺纹的标准要求，不能直接用简化的装饰螺纹线代替实体牙型——如果是用于3D打印样件验证、或者数控加工直接出程的场景，简化螺纹会导致样件无法和对应规格的螺栓顺利旋合，甚至出现牙型错位的问题。其次是六角外形的倒角处理，螺母两端的端面倒角要控制在30度到45度之间，倒角的作用一方面是去除冲压或车削加工后的锐边毛刺，避免装配时划伤操作人员的手部、或者割破连接部位的绝缘防护层，另一方面是在螺母拧入螺纹孔的初始阶段，起到导向对中的作用，即使螺栓和螺母的初始同轴度有小幅偏差，倒角面也能引导螺母顺利旋入，不会出现第一圈螺纹错牙咬死的情况。在实际选型使用时，要注意这款细牙螺母的适配场景边界：它不适合用在频繁拆装、或者需要大预紧力的重载连接位置，细牙螺纹的牙型强度相比粗牙更弱，过大的拧紧力矩会导致螺纹牙型剪切失效，而且频繁拆装容易造成牙型磨损，降低自锁性能。在装配时推荐配合平垫圈使用，因为3.5mm的厚度较薄，螺母端面和被连接件的接触面积有限，平垫圈可以分散压紧力，避免被连接件的表面被压出凹痕，尤其是在铝合金、工程塑料这类低强度材质的构件上连接时，垫圈的作用更加明显。

　　另外，这款螺母的六角外形设计，相比圆螺母、蝶形螺母等其他结构，能承受更大的拧紧力矩，在需要保证一定预紧力的防松场景下，用扳手拧紧的六角结构比手拧的蝶形结构可靠性高很多，同时六角外形的六个受力面均匀分布，拧紧时每个面的受力一致，不容易出现拧圆棱角的问题，即使经过3到5次的重复拆装，棱角的变形量也在工装适配的允许范围内，不会出现普通扳手无法卡合的情况。建模过程中还要注意尺寸公差的标注逻辑：对边尺寸14mm的H12公差属于未注公差的中等精度等级，适合批量冲压加工的工艺要求，不需要过高的加工精度就能满足使用需求，能有效控制批量生产的加工成本；厚度方向的3.5±0.05mm公差属于较严的精度控制，这是因为在一些需要控制轴向间隙的装配场景里，螺母的厚度直接影响最终的轴向锁紧位置，如果厚度偏差过大，会导致锁紧后轴向间隙超出设计要求，出现传动部件窜动、密封面压合不紧泄漏等问题。螺纹部分的公差带推荐选用6H级，这是公制内螺纹的常用公差等级，既能和市面上常规的6g级外螺纹螺栓顺畅旋合，又能保证配合后的间隙在合理范围内，不会出现配合过松导致的旷量，也不会因为配合过紧导致拧紧力矩过大、甚至螺纹咬死。
