苏联M4223型指针式直流电压表结构

这款指针式电压表是早期苏制电气测量体系里的经典嵌入式表头，核心应用场景集中在工业低压配电盘、老式机床电控柜、小型发电设备操作台、实验台电源面板这类需要直观显示直流电压数值的点位，和现在的数显表不同，这类指针表头靠电磁偏转机构驱动指针，没有复杂的电子解码电路，在强电磁干扰、宽温域的工业现场反而有更稳定的表现，哪怕供电回路出现小幅波动，指针的阻尼偏转也能让操作人员快速判断电压变化趋势，不会像数显表那样出现跳数、刷新延迟的问题。

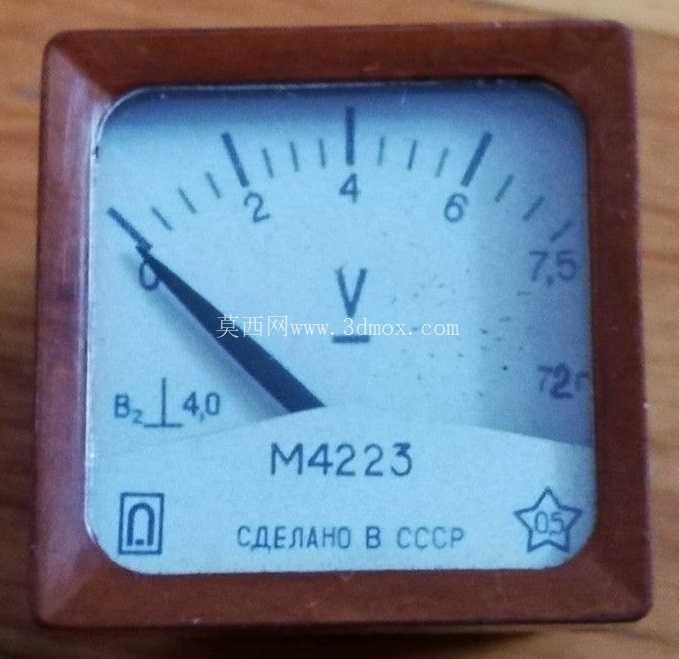

从功能特性上看，该表为直流电压测量专用，表头本身的内阻匹配对应量程的分压电阻，表盘刻度线性度经过校准，0到满量程的偏转角度对应实际电压值，表盘上标注的精度等级为4.0，意味着测量基本误差不超过满量程的4%，完全满足工业现场回路电压监测的精度要求，不需要做实验室级别的精准计量，只需要给运维人员提供直观的电压区间判断即可。表身正面的玻璃视窗做了密封处理，能阻挡车间内的粉尘、切削液飞沫进入表头内部，避免磁钢间隙进入杂物导致指针卡滞，下方标注的生产标识也对应了早期苏制电工产品的统一规格体系，同系列表头可以直接互换安装，不需要重新开孔改面板。

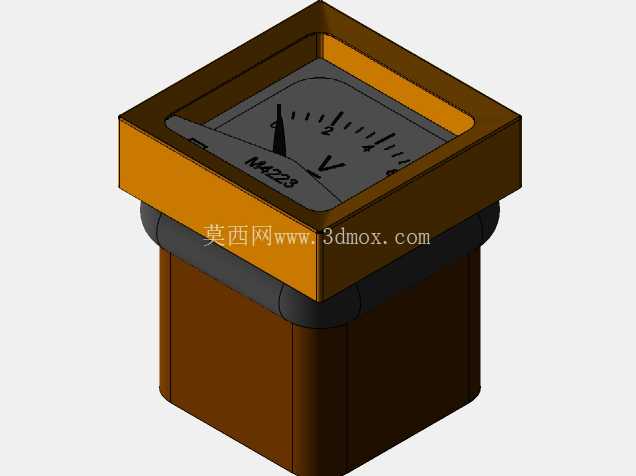

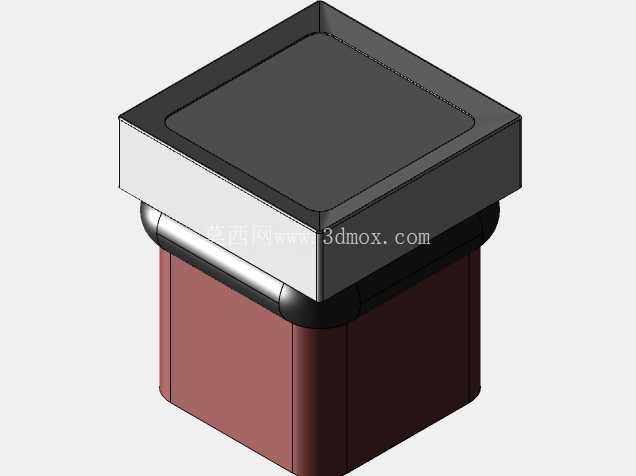

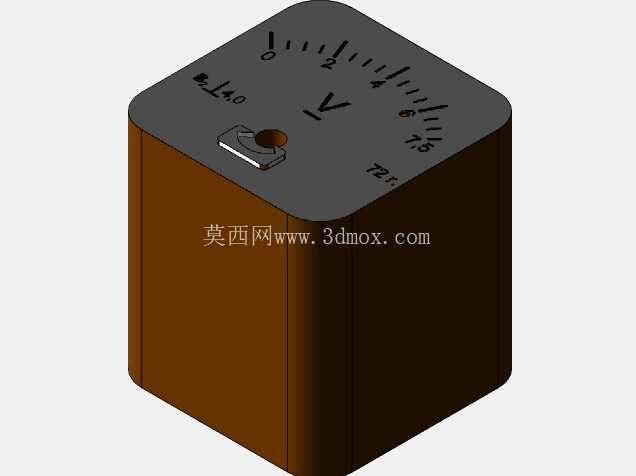

设计思路上完全遵循嵌入式安装的工业需求，外壳采用方形酚醛树脂压制成型，也就是常说的胶木材质，绝缘性能优异，同时有足够的结构强度，抗冲击性比早期的塑料外壳更好，在柜门上安装时不会因为拧紧固定卡箍出现外壳开裂的问题。表头的核心测量机构采用内磁式结构，磁钢体积小但磁场强度足够，能保证指针偏转的力矩充足，哪怕出现小幅的机械振动，指针也不会出现大幅晃动，自带的阻尼油腔能让指针在电压变化时平稳偏转，不会出现来回摆动的情况，减少运维人员的读数误差。表盘的刻度印刷采用耐紫外线的油墨，长期在设备面板上受灯光照射也不会出现刻度模糊、标识脱落的问题，中央的V形标识明确了电压测量的属性，接线端在表身尾部，采用螺丝压接的接线方式，能适配1.5到2.5平方的多股铜芯线，接线后不需要额外做绝缘处理，外壳本身的绝缘等级就能满足低压回路的安全要求。

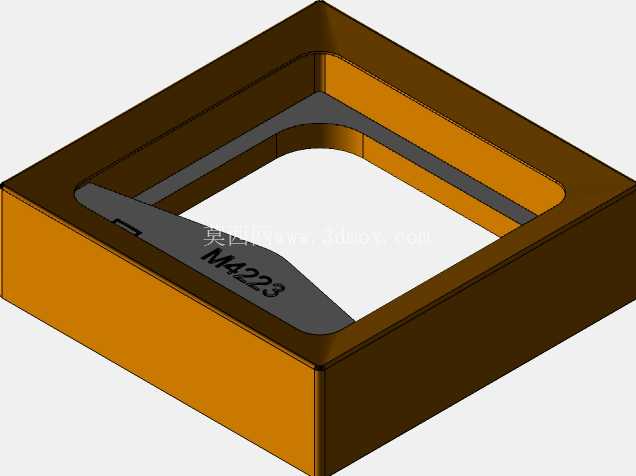

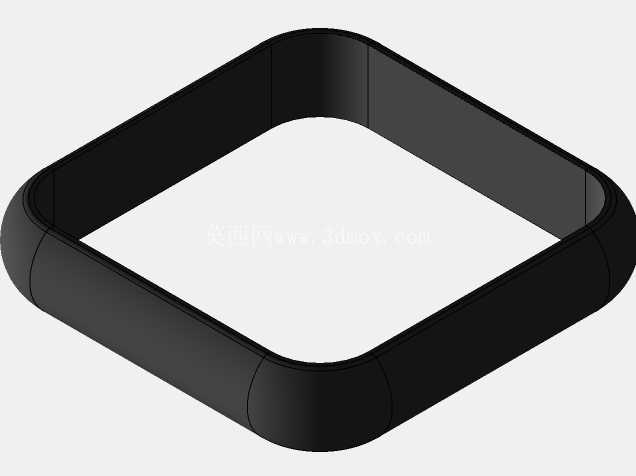

外形尺寸与安装边界方面，这款表为标准的方形嵌入式结构，正面边框为突出面板的方形设计，安装时只需要在电控柜面板上开出对应尺寸的方形安装孔，将表身从正面推入孔位后，用背部的两个金属卡箍拧紧就能完成固定，不需要额外的螺丝固定件，安装效率很高。表身的嵌入深度控制得比较紧凑，不会占用柜内过多的布线空间，尾部的接线端子距离柜内的走线槽有足够的安全间隙，不会和其他二次回路的线缆出现干涉。正面边框的倒角做了圆滑处理，安装后和面板贴合紧密，不会留下明显的缝隙，能避免面板后方的灰尘从安装缝隙溢出到操作面。表头的指针采用轻量化的铝合金材质，重量轻，偏转惯性小，配合尾部的游丝提供复位力矩，在设备断电后指针能精准回到零位，不需要频繁做零位校准。

在实际设备选型适配中，这类表头通常和柜内的分压电阻、熔断器配合使用，前端串联对应量程的分压电阻后就能适配不同等级的直流电压测量需求，不需要更换整个表头，只需要更换表盘刻度和分压电阻就能实现量程切换，备件通用性很强。在老式工业设备的电控改造中，这类复刻结构的表头也常被用来替换原有损坏的老款表头，不需要改动原有安装孔位，直接替换就能恢复设备的电压显示功能，比重新开孔安装数显表的改造成本低很多，同时也能保留老式设备的原有操作界面风格。
