薄型带导杆气动执行机构结构设计

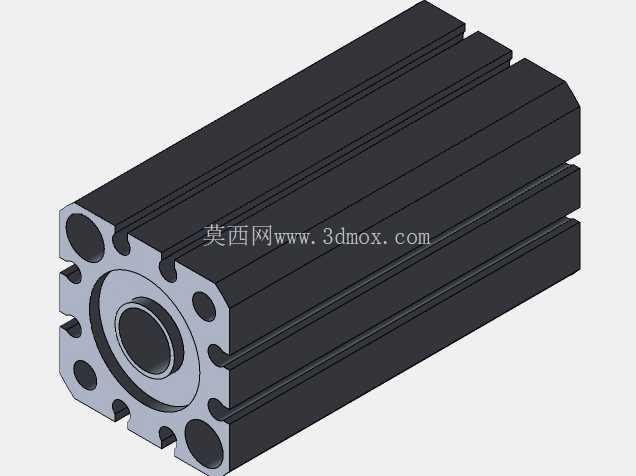

在自动化产线的工装夹具、物料推送、工位顶升这类对安装空间有严格限制的场景里，常规带拉杆的标准气缸往往因为轴向尺寸过长，无法适配紧凑的设备布局，这也是导杆型薄式气动执行器被广泛应用的核心原因。这款执行器的结构设计完全围绕紧凑安装与抗侧向负载的需求展开，缸体采用方形截面的挤压铝型材本体，没有额外的外置拉杆结构，四个端盖固定孔直接集成在缸体的四个角位，既压缩了整体的径向占用空间，也让缸体本身可以直接作为安装基准面，不需要额外加工安装转接板，在布局时可以直接贴紧设备立板或者工装基板固定，大幅减少安装所需的预留空间。

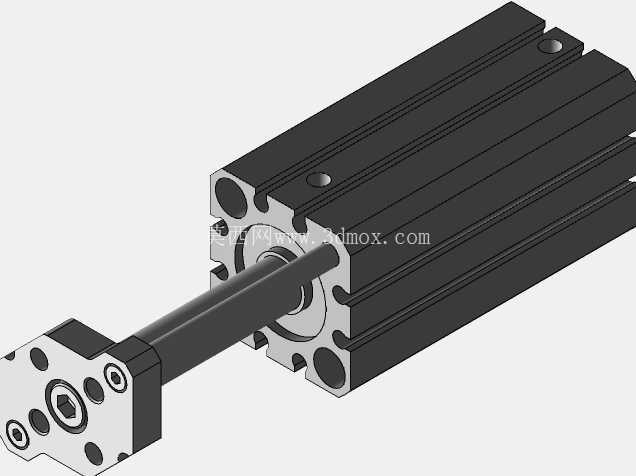

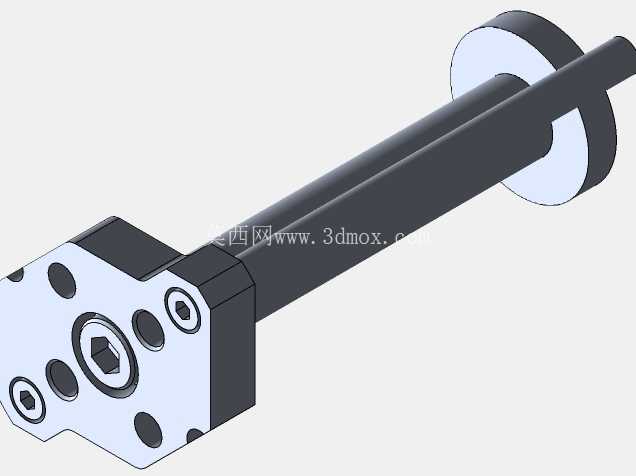

从功能特性来看，这款执行器集成了双导杆结构，导杆与活塞杆平行布置，前端通过一块整体式的安装端板连接，这种结构完全区别于单活塞杆的普通气缸，普通气缸在承受侧向力的时候很容易出现活塞杆弯曲、密封件偏磨导致漏气的问题，而双导杆的结构可以直接承受垂直于活塞杆轴向的负载，不需要额外加装导向轴或者直线导轨来承担侧向力，在短行程的压紧、推送工位里，甚至可以直接在前端安装压头、夹爪或者吸盘支架，省去了外部导向机构的设计与加工成本，也进一步缩小了整套执行机构的体积。

设计思路上，这款执行器的气路接口布置在缸体的侧面，而非常规气缸的端盖位置，这种布局可以避免气管在气缸伸缩过程中出现弯折或者与周边结构干涉的问题，在设备内部走线走管的时候，气管可以沿着缸体侧面的型材槽直接排布，整体管线更加规整。缸体表面的多条散热槽不仅是为了提升外观质感，更重要的是在气缸高频往复动作的时候，增加缸体与空气的接触面积，加快压缩空气做功产生的热量散发，避免长时间高频运行导致缸体温度过高，影响密封件的使用寿命。前端的导杆衬套采用了自润滑材质，不需要定期加注润滑脂，在常规的工业环境下可以实现长时间免维护运行，衬套与缸体的配合采用过盈压装加定位销固定的方式，避免导杆在反复伸缩过程中出现衬套移位，导致导向精度下降的问题。

关于安装边界与尺寸适配，这款执行器的安装孔位采用了行业通用的孔距标准，四个安装孔的位置与同缸径的常规薄型气缸完全兼容，在旧设备改造替换的时候，可以直接在原有安装孔位上固定，不需要重新加工基板上的安装孔，降低改造的工作量。前端的安装板上预留了多个不同规格的螺纹孔与定位销孔，既可以通过内六角螺丝直接固定执行末端的工装，也可以通过定位销实现工装的高精度定位，重复定位精度可以控制在0.02mm以内，满足大部分自动化装配、检测工位的精度要求。需要注意的是，这款执行器的行程属于短行程范畴，设计选型的时候需要预留足够的安全行程，避免活塞运行到行程末端时与端盖发生刚性撞击，同时在安装的时候要保证缸体的安装面与活塞杆的运动方向平行，避免因为安装偏斜导致导杆承受额外的侧向弯矩，加速衬套的磨损。在实际应用场景中，这类执行器常被用在3C产品的装配工位做小件的压紧定位，包装设备里做纸盒的推料与折边动作，注塑机周边的取件工装里做吸盘的升降动作，还有检测设备里做工件的顶升换位，因为其结构紧凑、自带导向、安装便捷的特性，在空间受限的自动化设备里，往往是设计师做执行机构选型时的优先选项。建模的时候需要特别注意缸体内部活塞的密封槽尺寸、导杆与衬套的配合公差，还有端盖与缸体之间的密封结构，这些细节直接决定了加工出来的气缸是否会出现漏气、卡滞的问题，同时要注意各个零件之间的装配间隙，避免在运动过程中出现零件干涉，尤其是活塞运行到前后止点的时候，要保证密封件不会被挤压超出设计范围，缓冲结构的尺寸要匹配气缸的运行速度，避免高速运行时的撞击噪音与零件损坏。
