便携式条形气泡水平尺三维建模设计

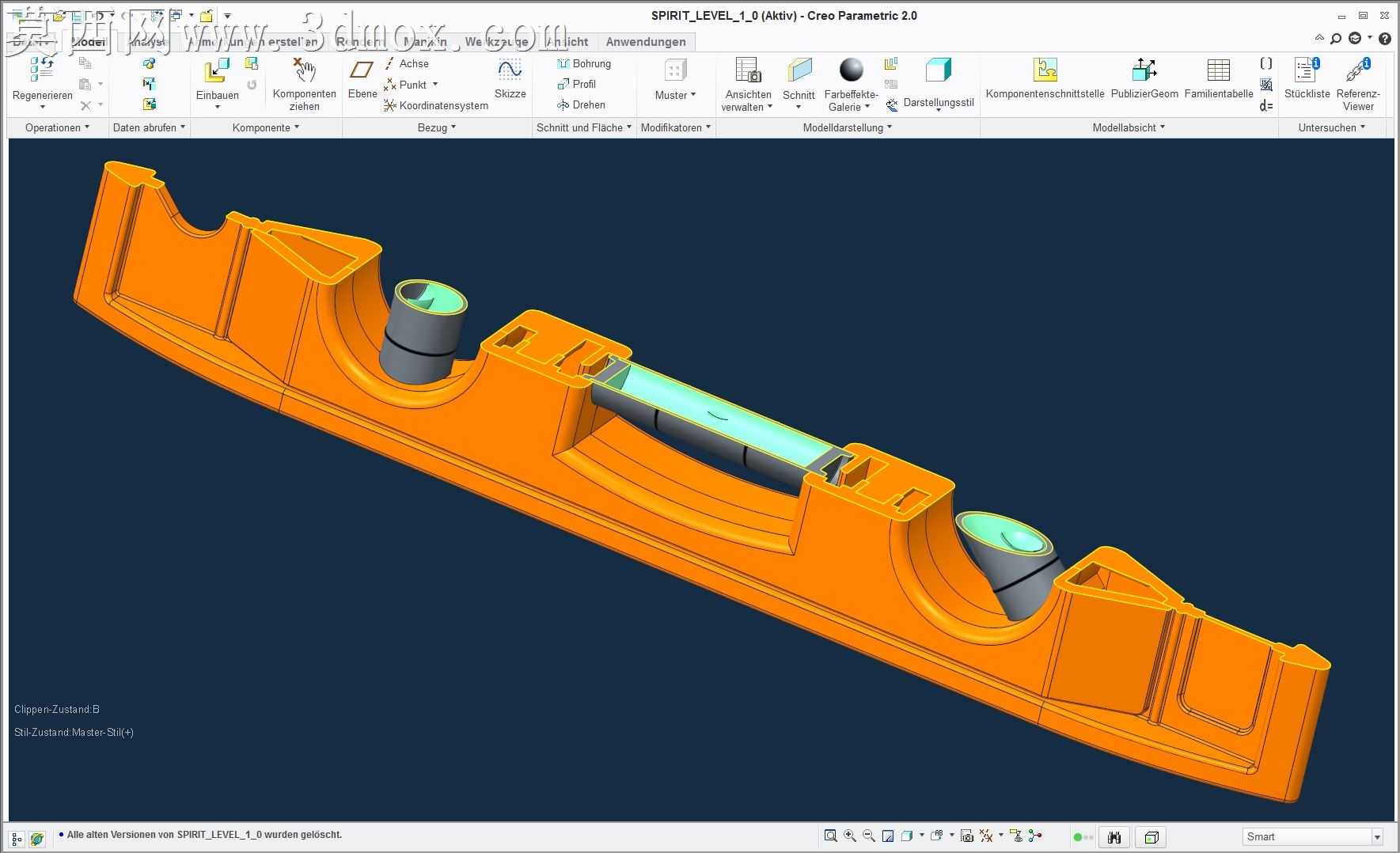

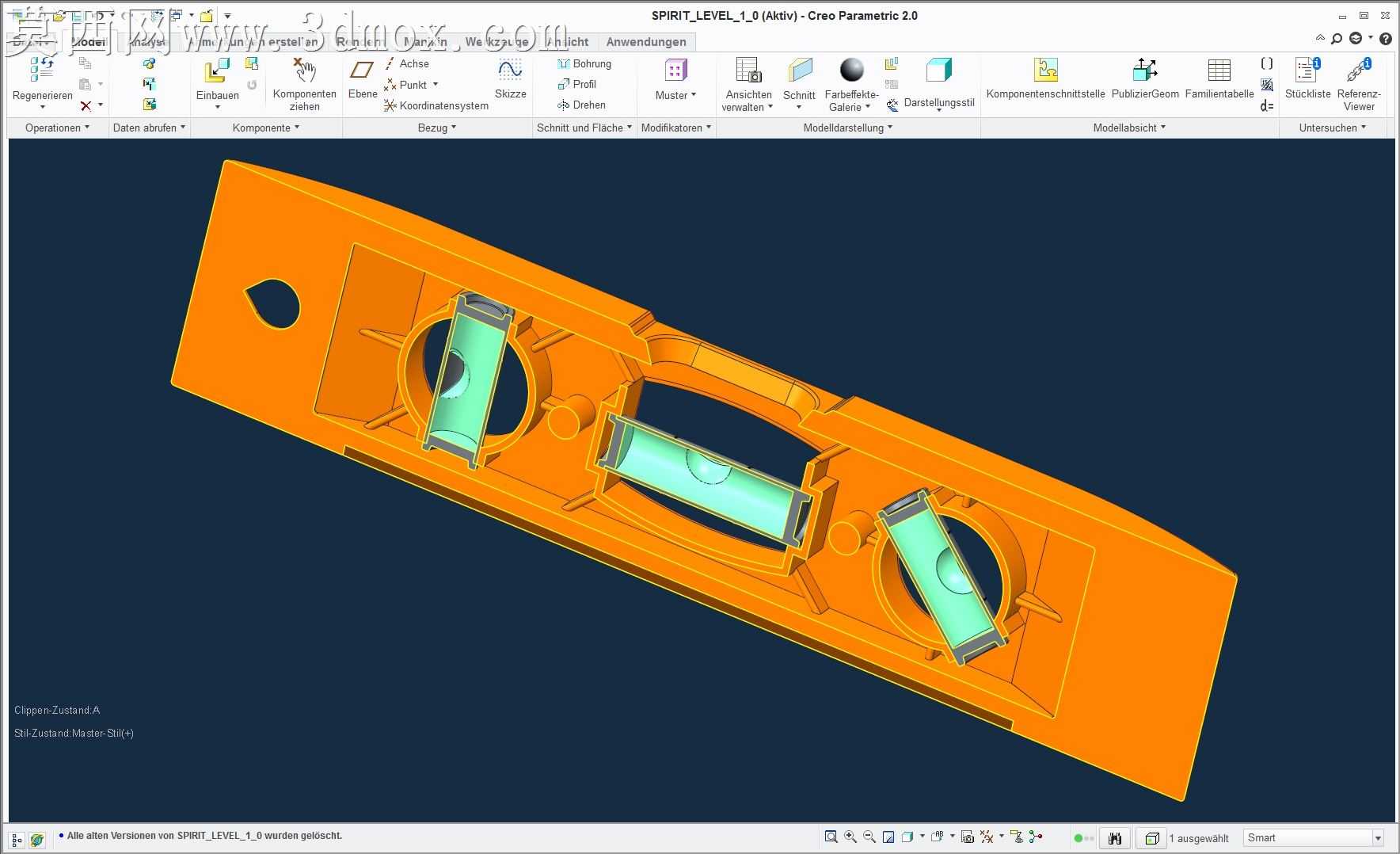

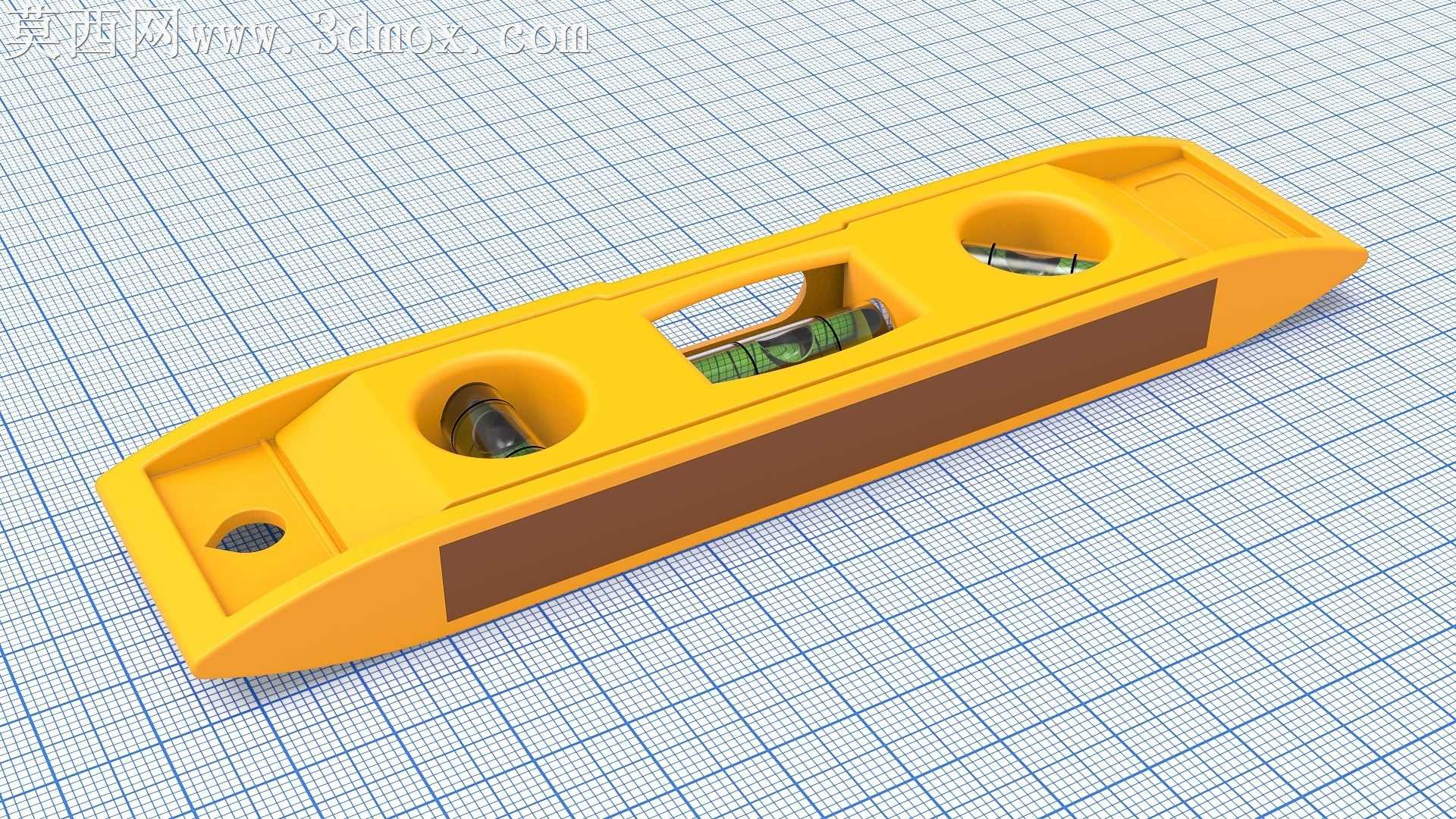

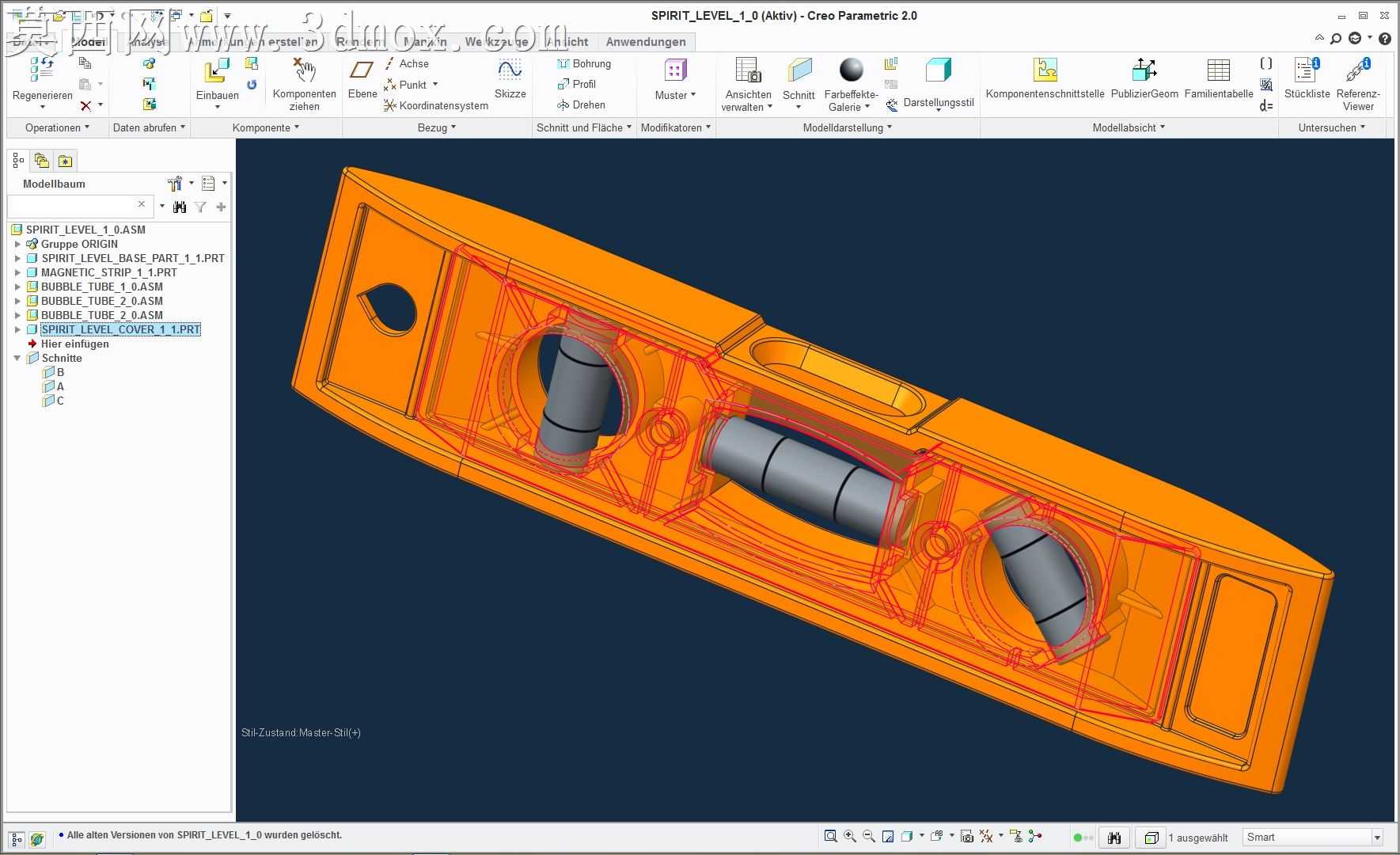

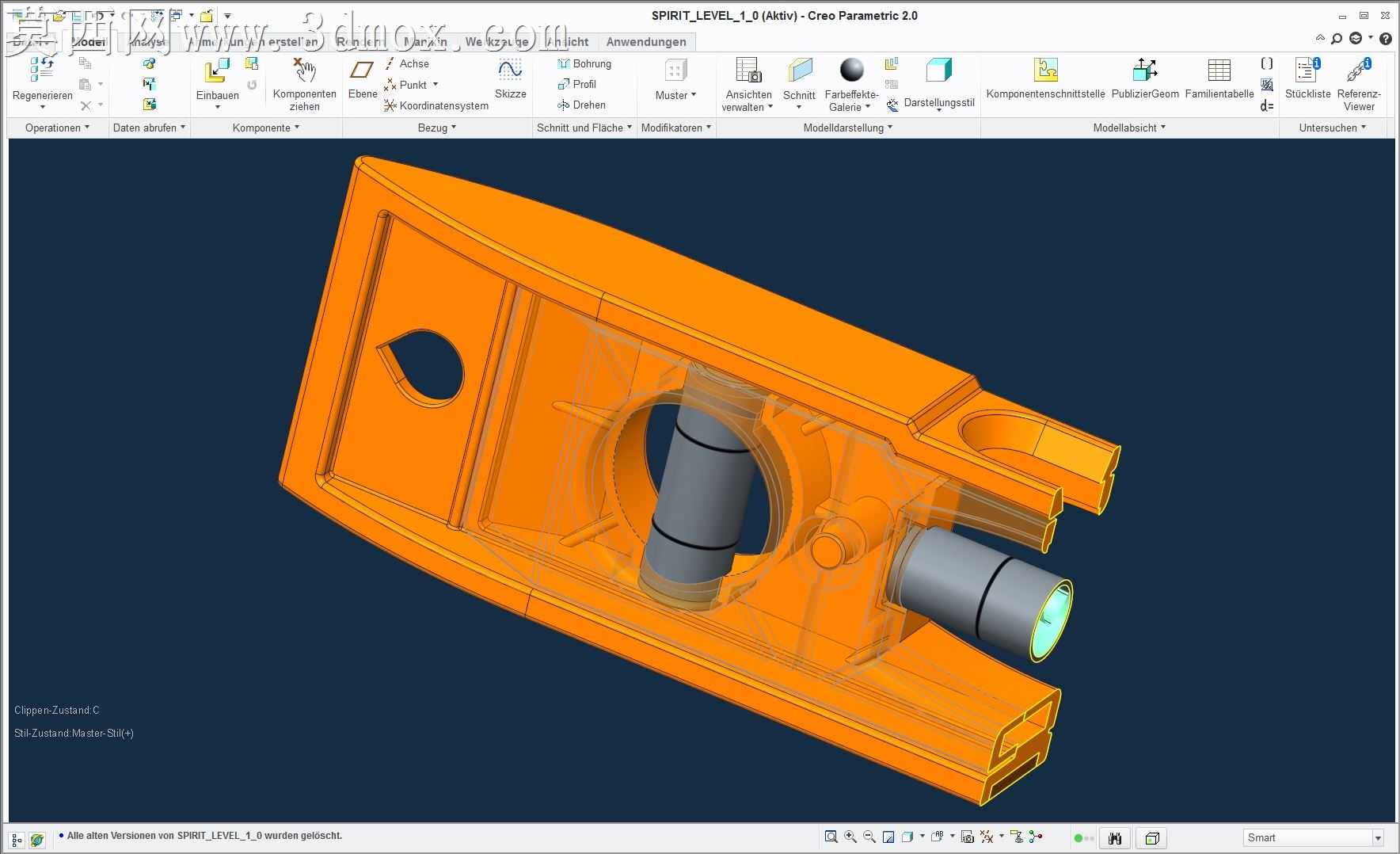

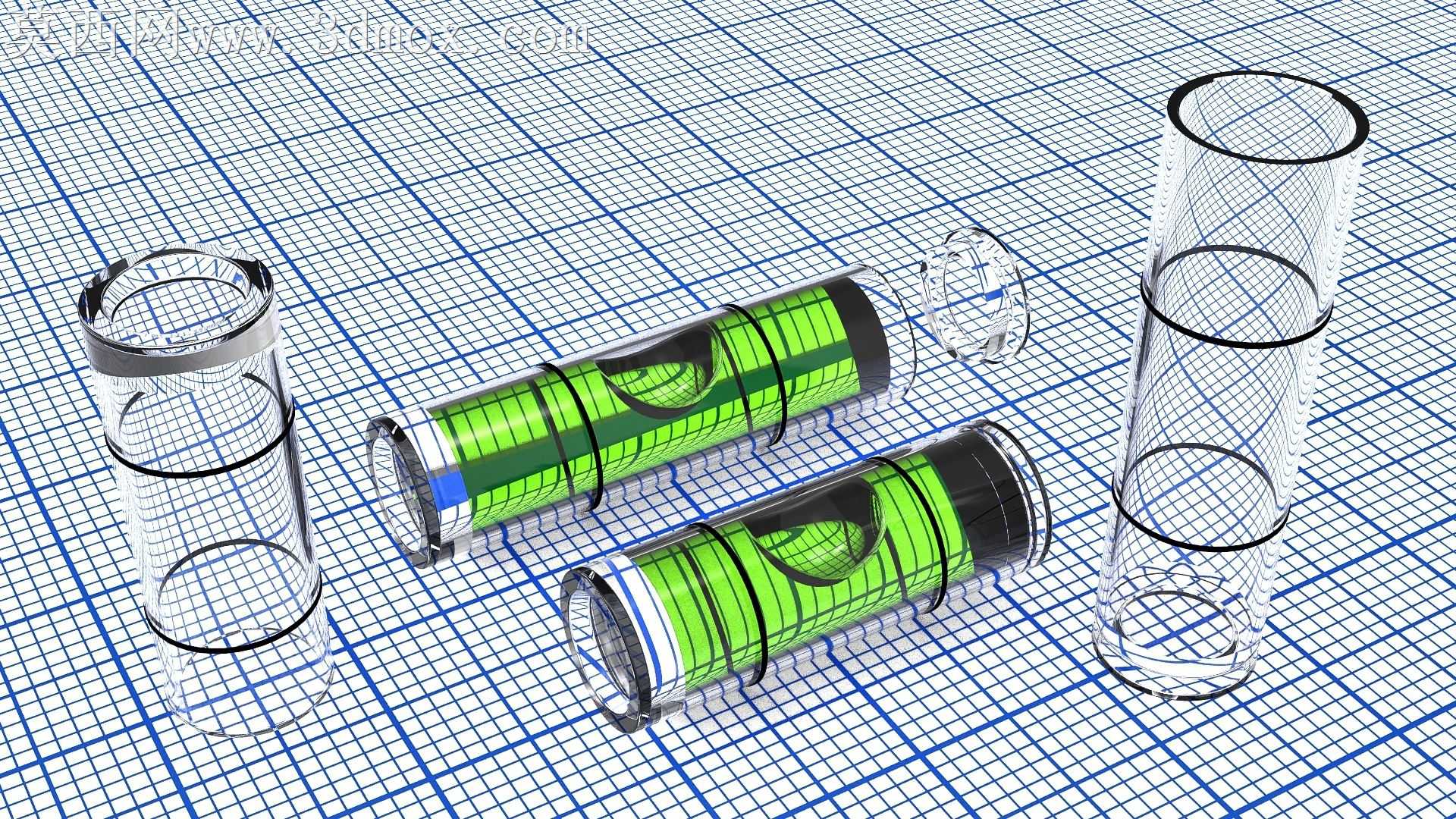

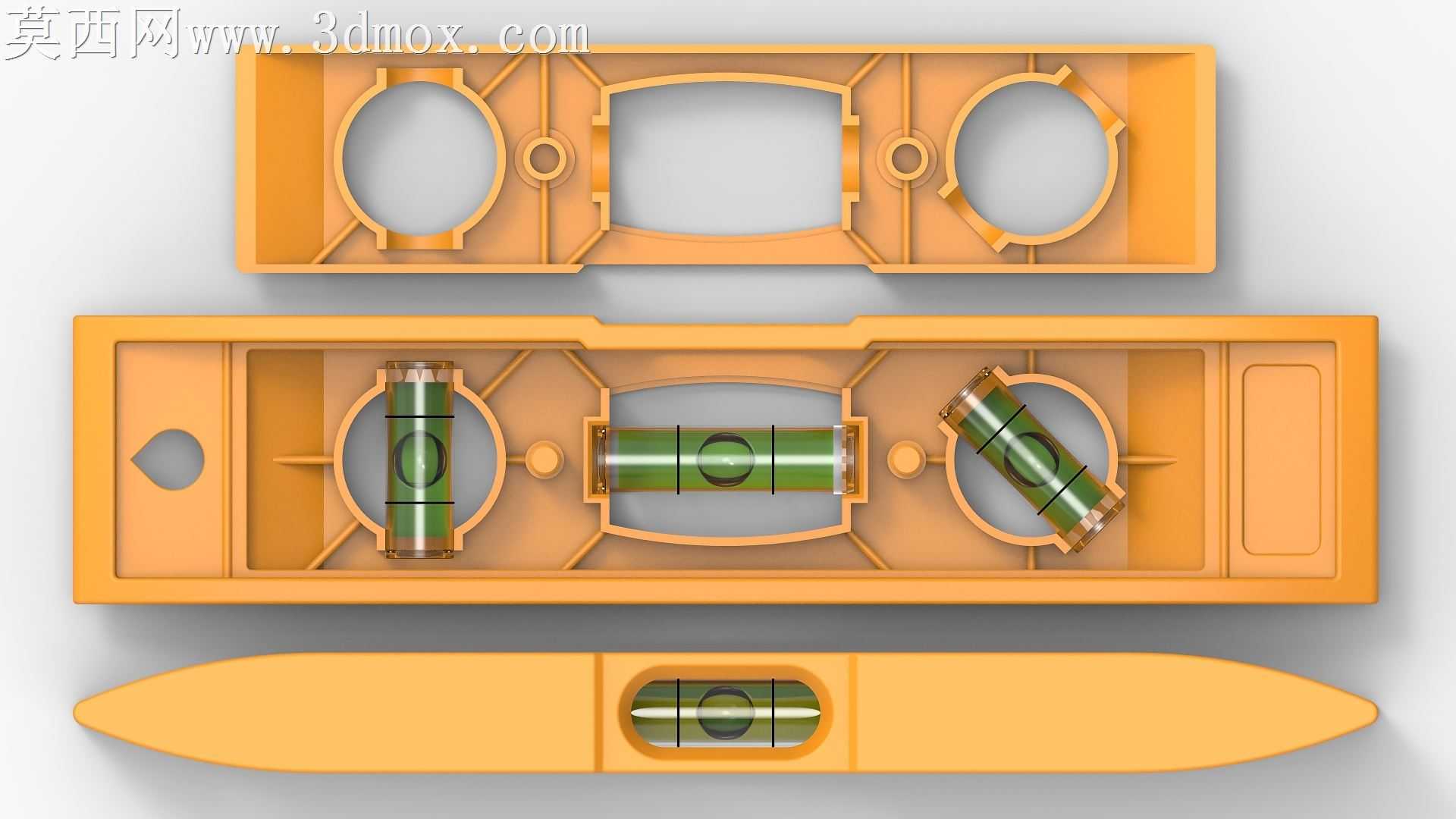

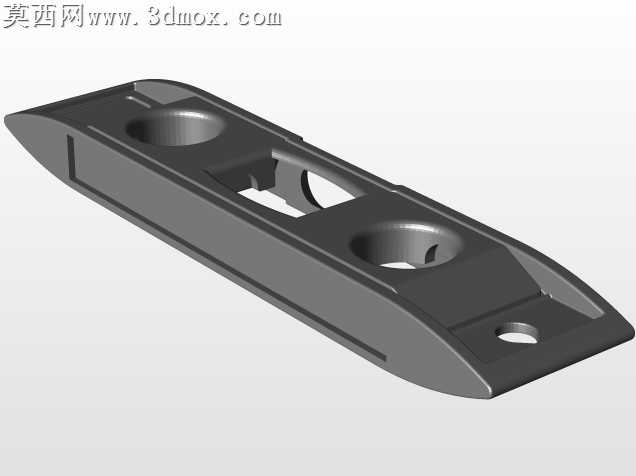

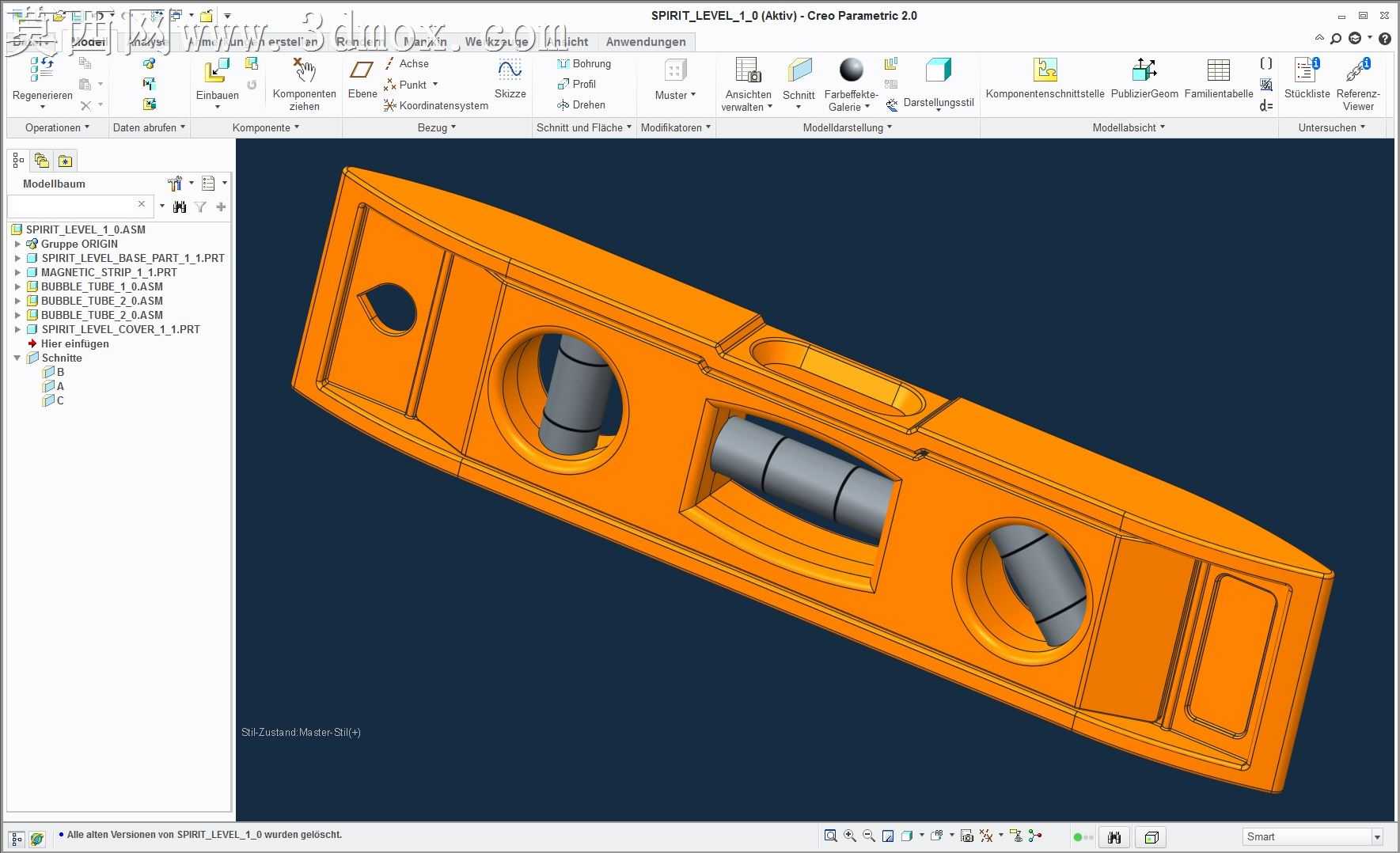

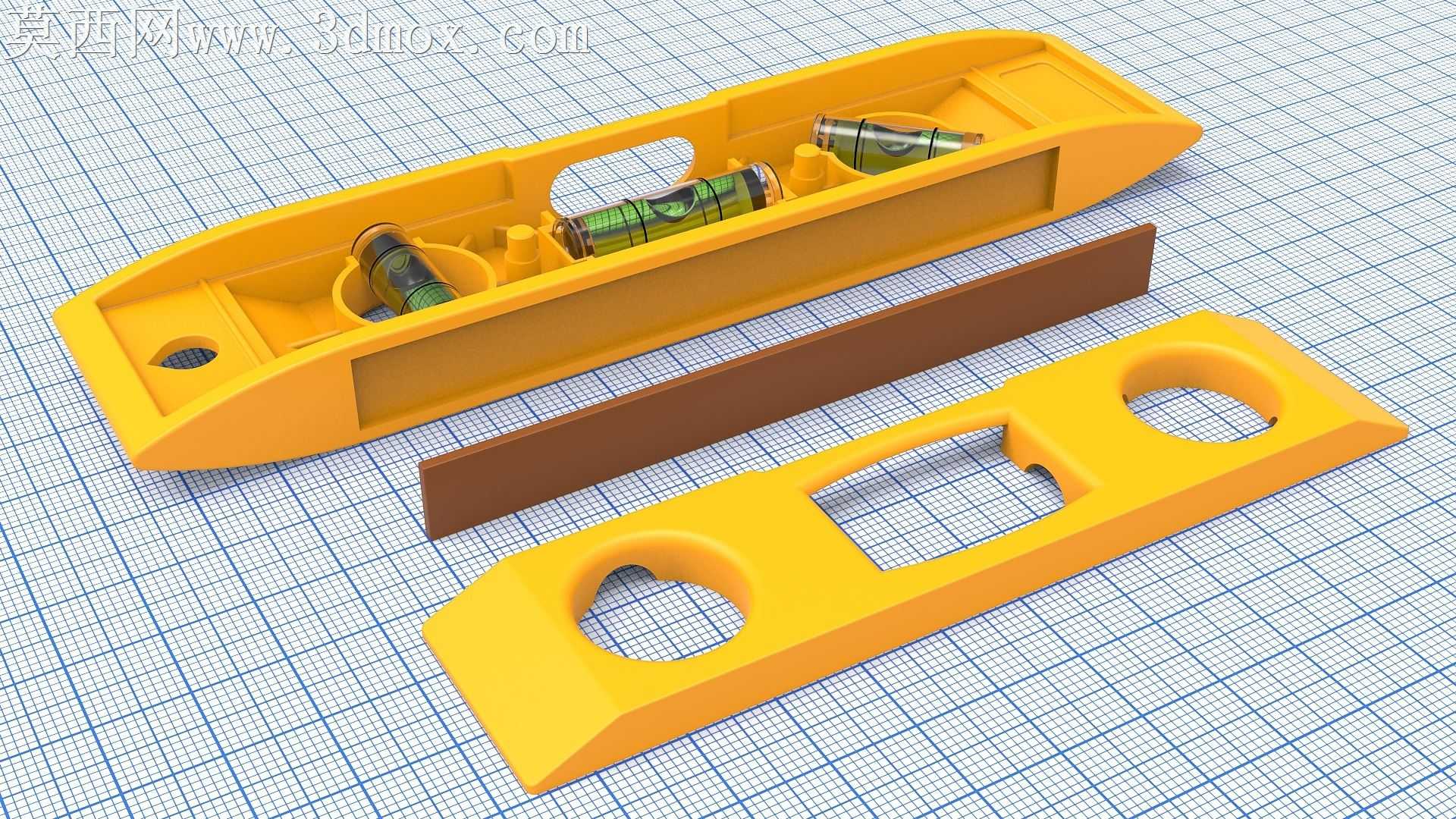

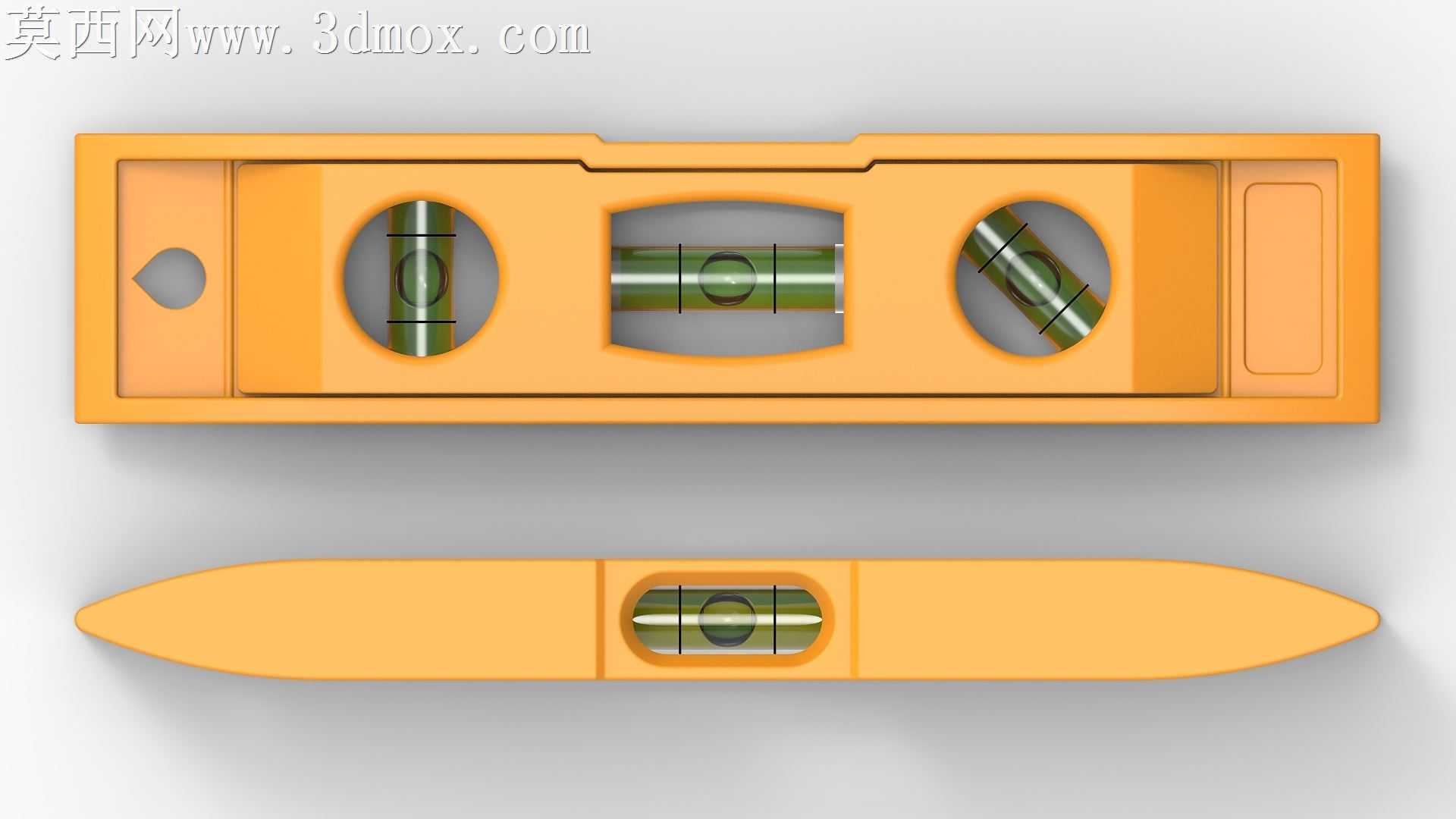

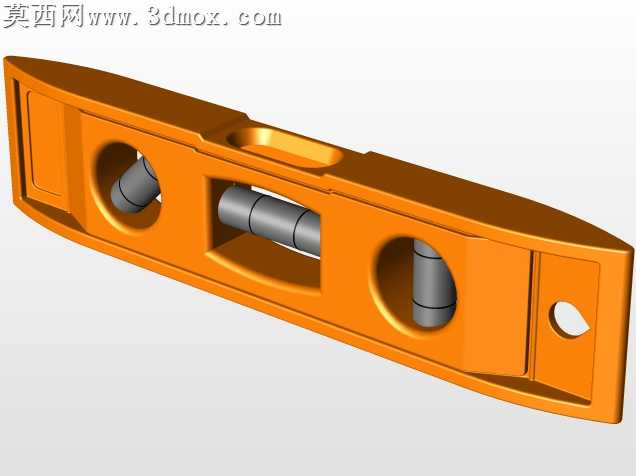

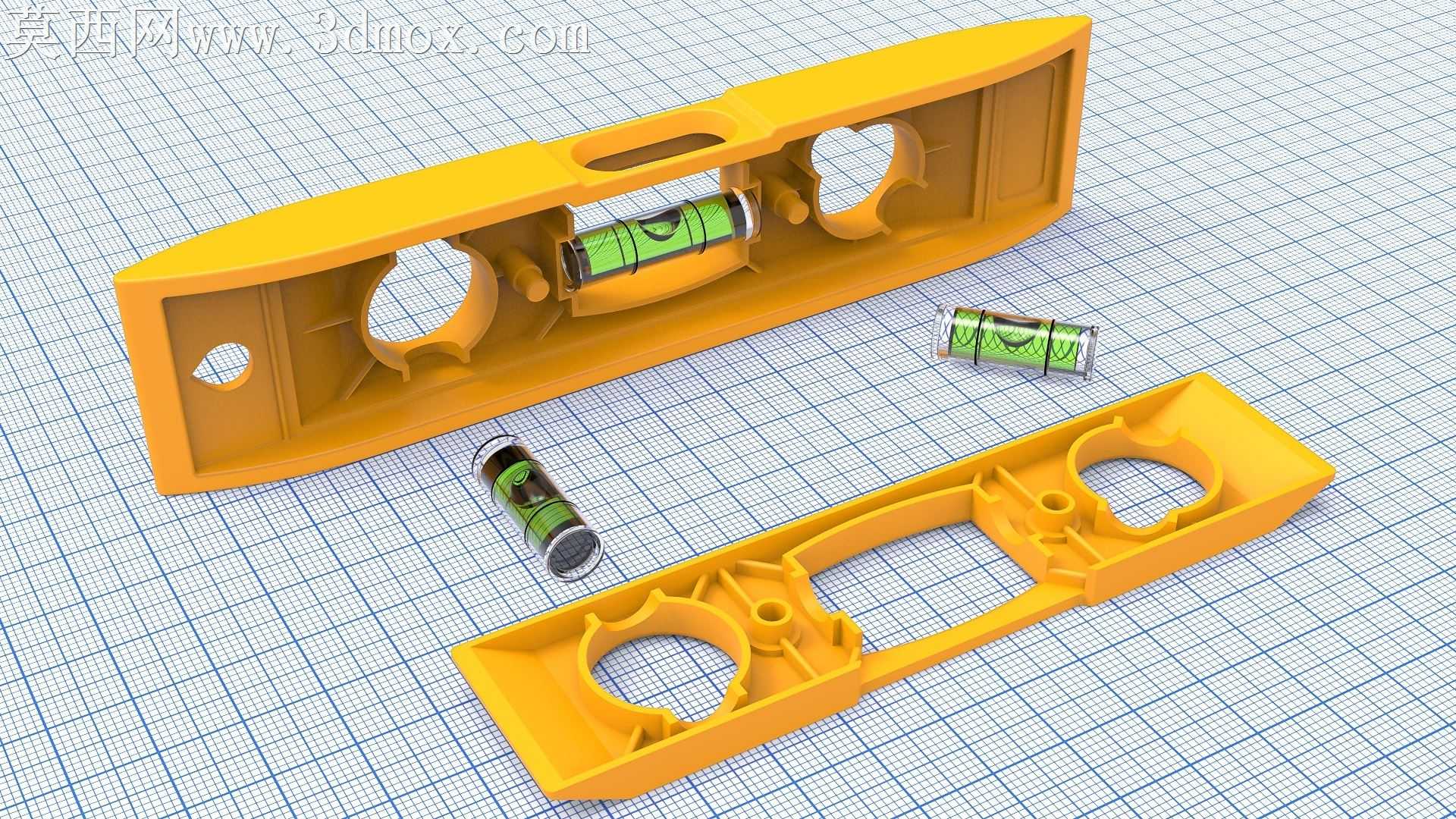

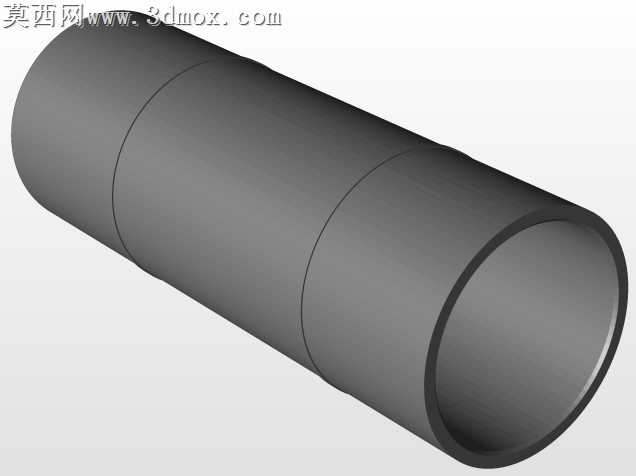

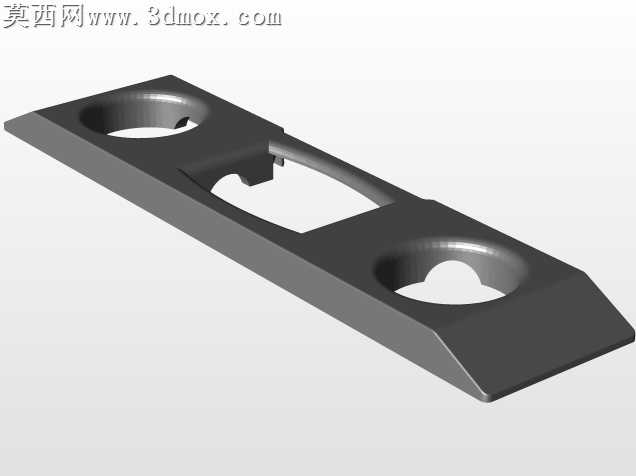

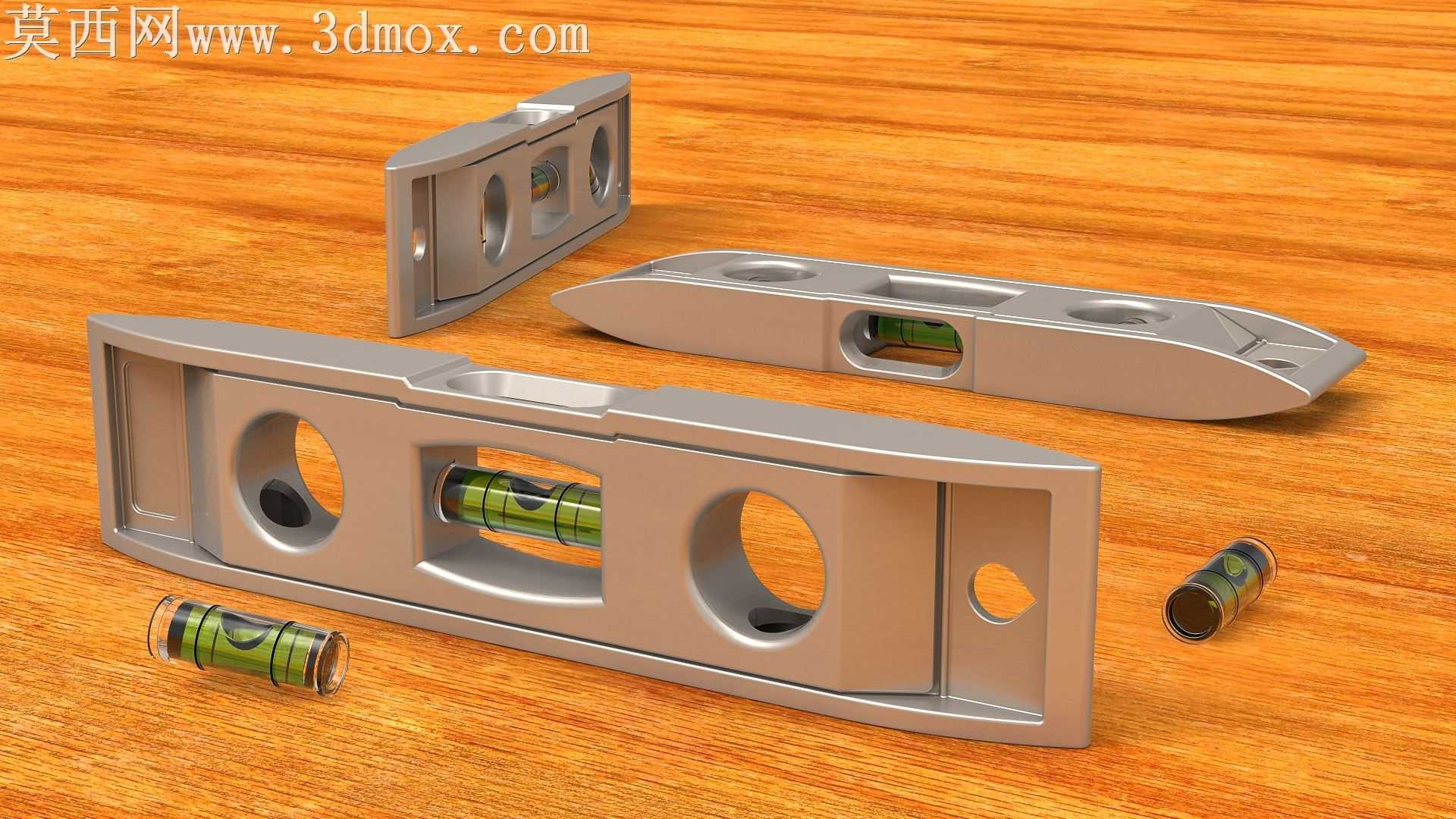

本次三维建模设计的是一款紧凑型便携式条形水平仪，整体采用一体化手持工具的造型逻辑开展设计，建模阶段首先完成整体外轮廓的参数化搭建，严格遵循设计尺寸约束：总长度设定为151.5mm，总高度33.5mm，总厚度14mm，确保成品握持手感与便携属性适配日常测量场景。模型主体拆分为两个塑料结构组件完成建模，首先构建主体外壳的基础实体，通过拉伸、切除、倒角等特征命令完成外壳的流线型端头造型，外壳边缘做圆弧过渡处理，避免尖锐棱角带来的使用剐蹭问题，同时在壳体对应位置预留三个气泡观察窗的安装沉孔，分别对应水平测量、垂直测量、45度倾角测量三个常用检测方位，每个沉孔都做适配气泡管安装的限位结构，保证装配后气泡管位置精准无偏移。在壳体一侧设计有磁条安装槽，尺寸匹配100mm×10mm×1mm的标准磁条，通过切除特征做出卡槽结构，确保磁条嵌入后可以与金属被测表面牢固吸附，解放测量人员双手，提升现场测量的便捷性。材质与渲染阶段，主体塑料外壳采用亮黄色工程塑料材质，调整材质参数添加细微的磨砂颗粒质感，还原实物工具的防滑握持触感，壳体侧面的磁吸条区域做深棕色哑光橡胶质感处理，区分功能区域的同时还原防滑垫的视觉效果；内部的气泡管采用透明亚克力材质，添加适当的折射与反射参数，管内填充的测量液体做淡绿色半透明效果，气泡部分做透明空腔的质感表现，提升模型的真实感。建模过程中对所有装配结构做干涉检查，确保两个塑料壳体组件的卡扣定位结构精准匹配，气泡管安装位、磁条卡槽的尺寸公差预留合理，所有结构特征都符合实际注塑生产的工艺要求，避免出现无法脱模的倒扣结构，同时保留所有特征的参数化历史记录，方便后续根据使用需求调整尺寸规格。整体模型完成后，搭配网格背景做渲染输出，清晰展示水平仪的整体造型、功能区域分布与结构细节，还原实物工具的工业设计质感。
