复古带表刻度卡尺两款量程三维设计

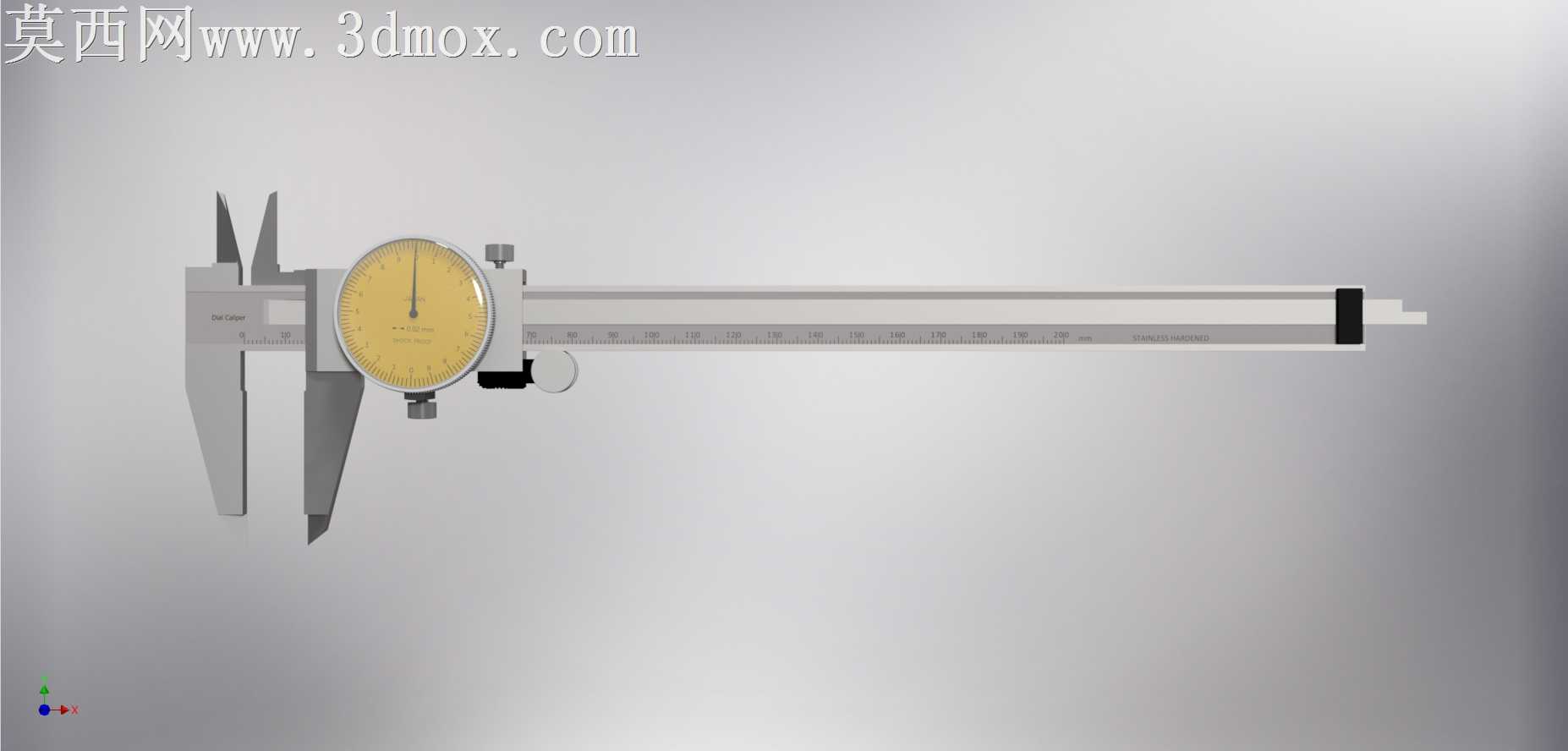

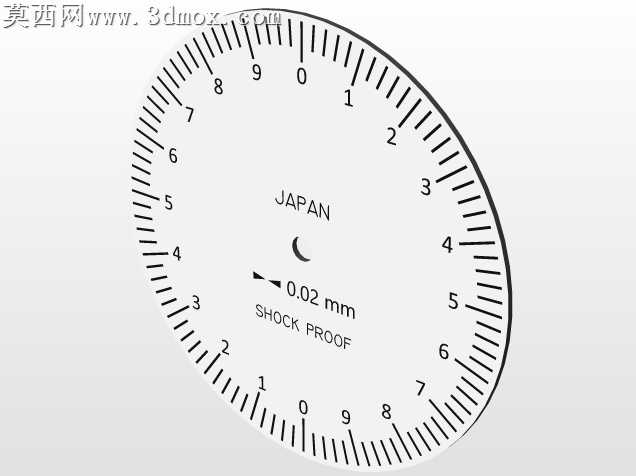

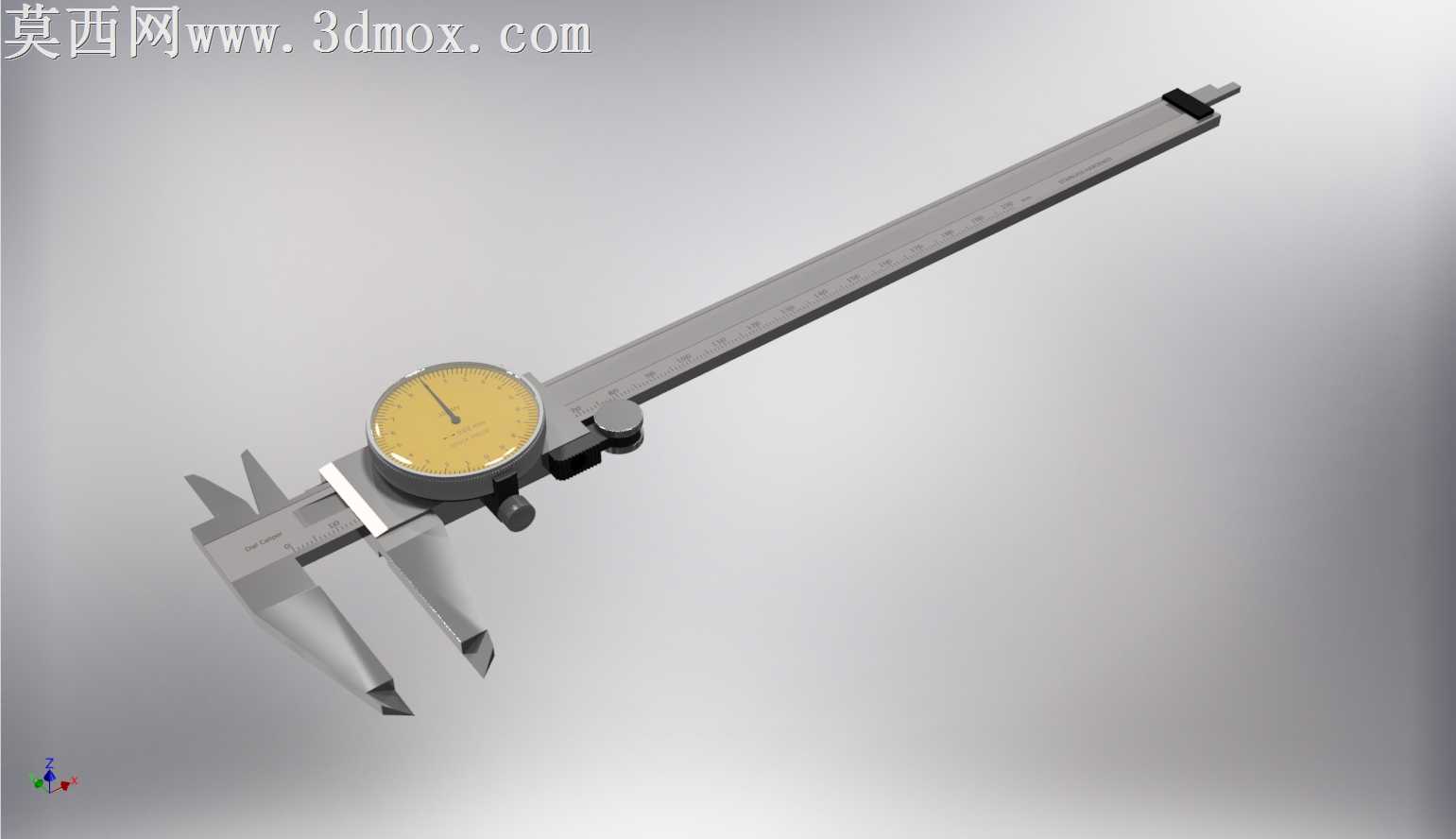

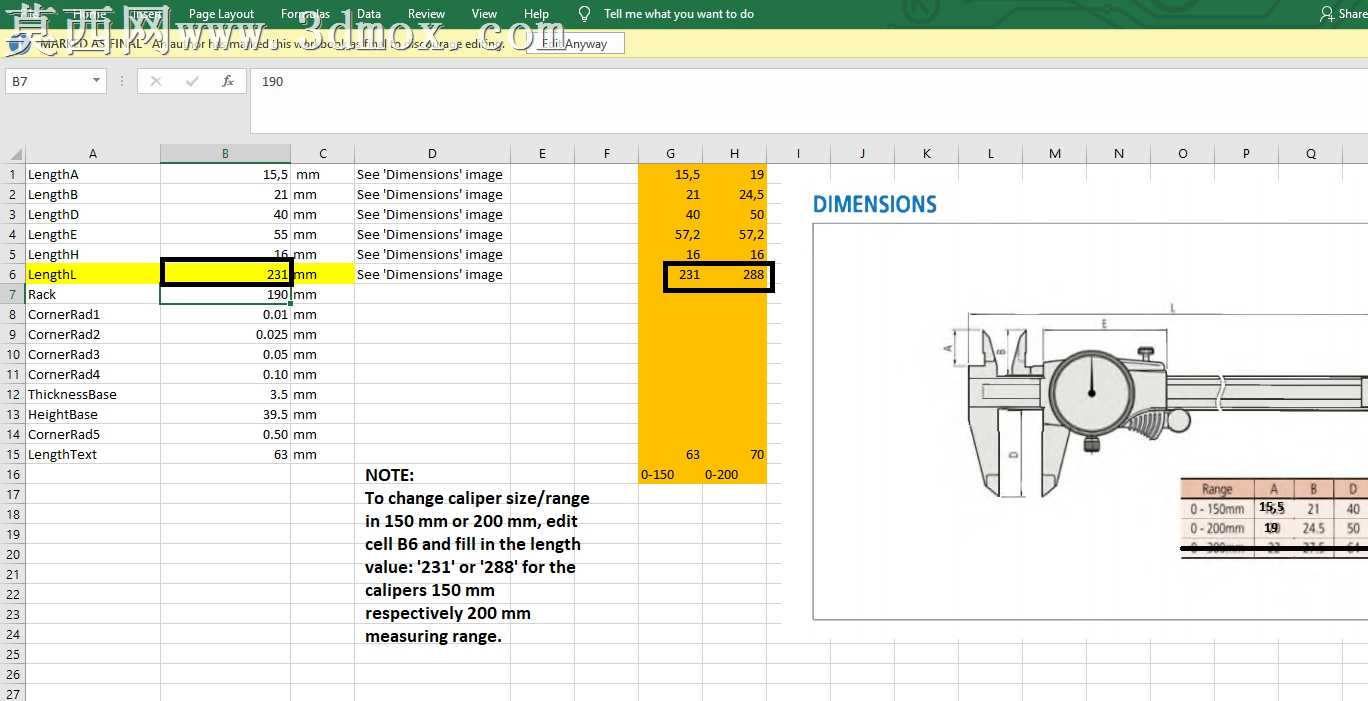

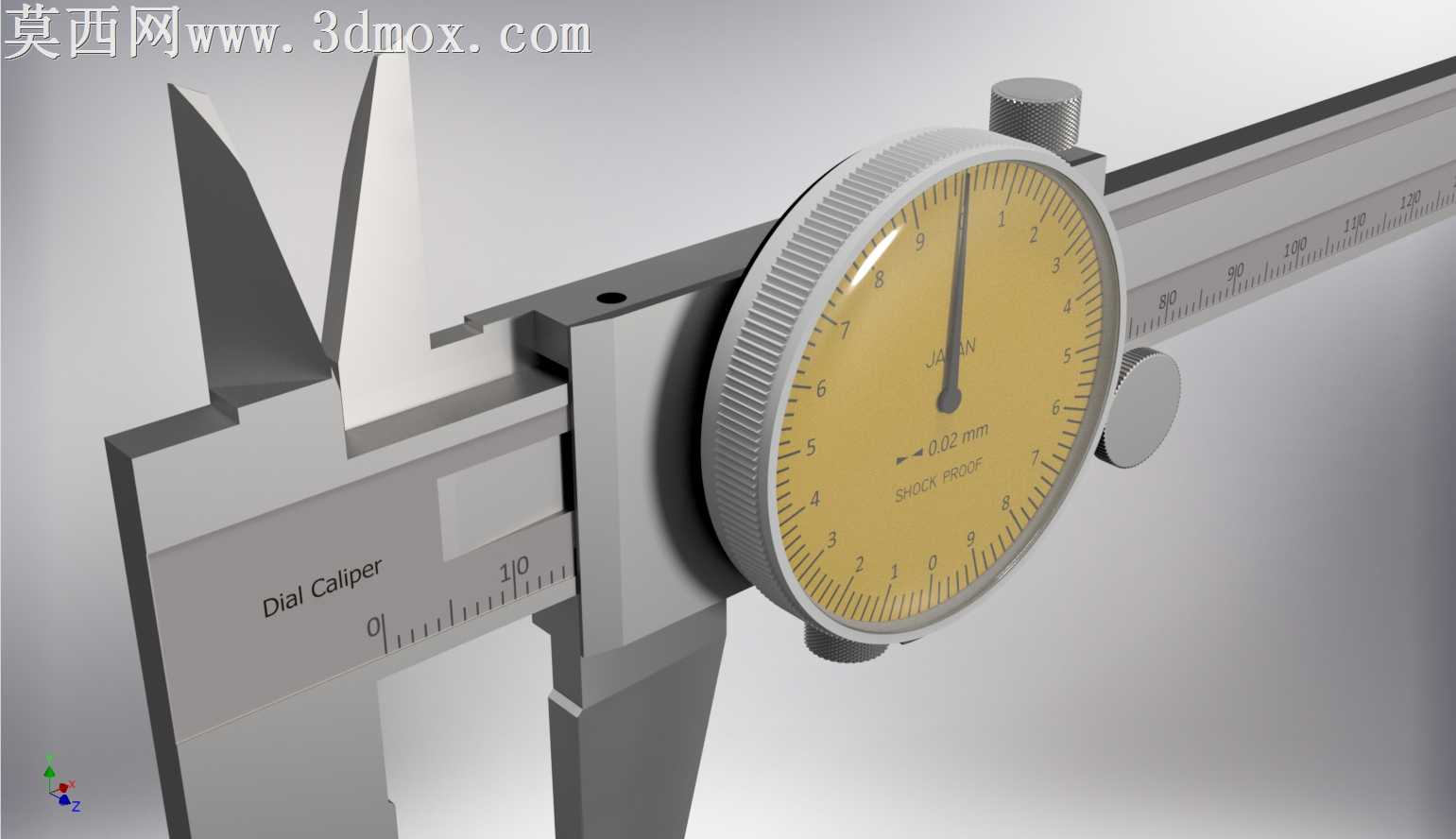

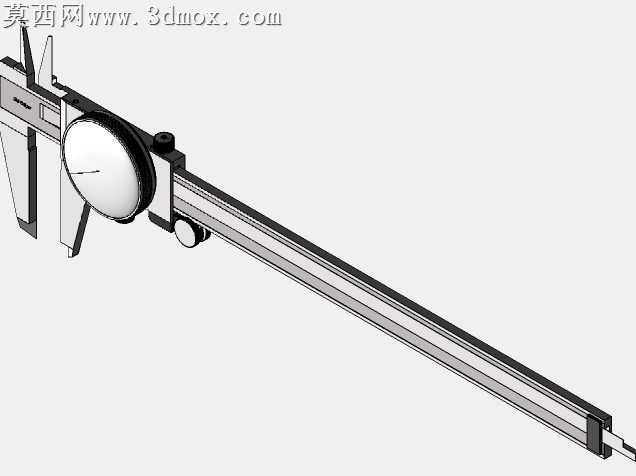

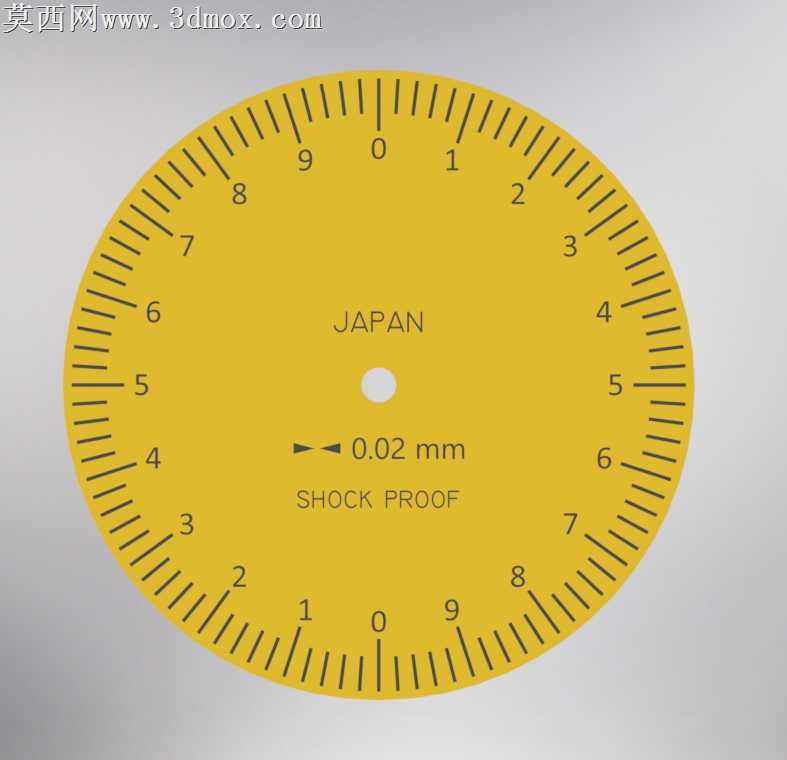

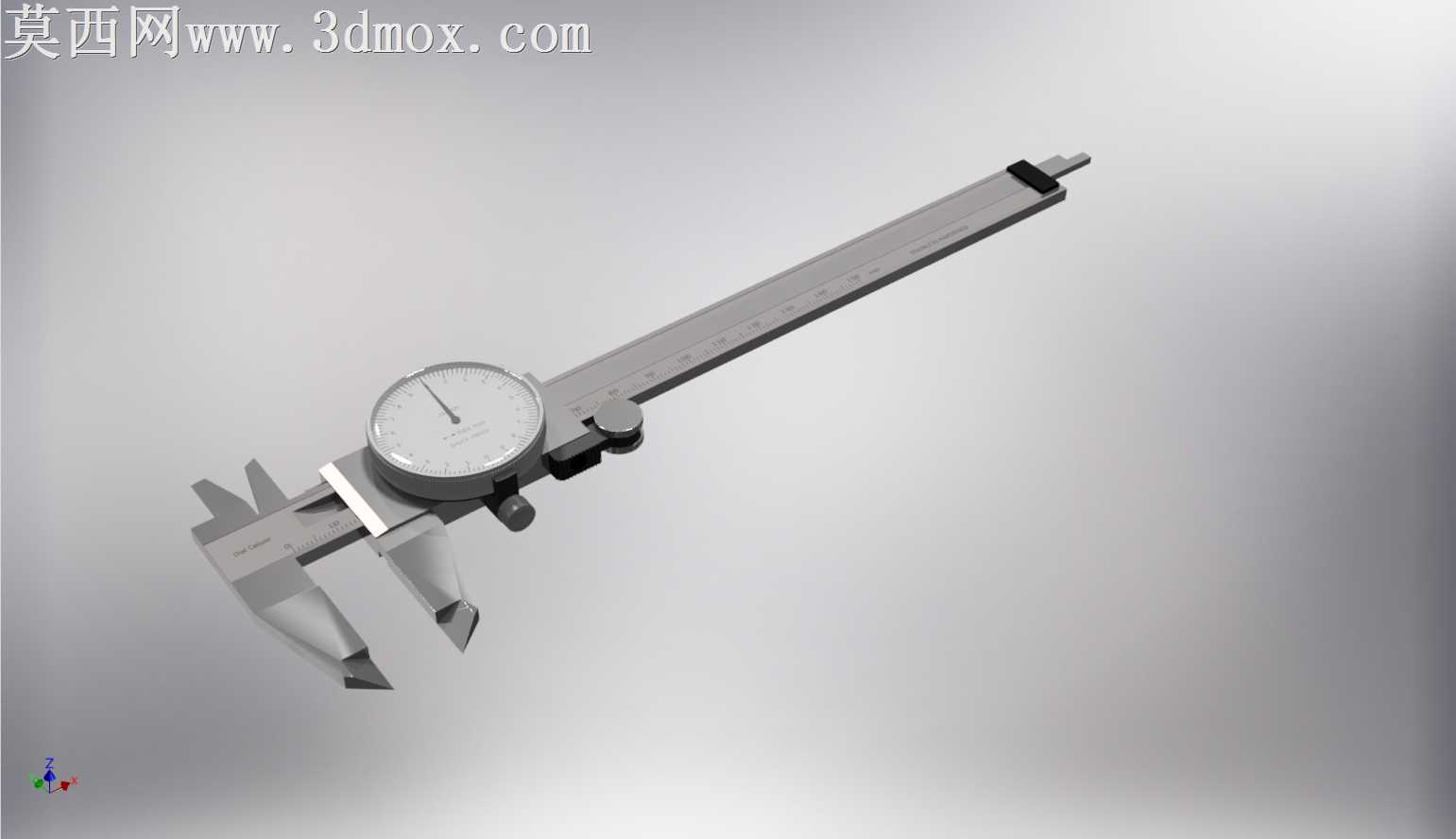

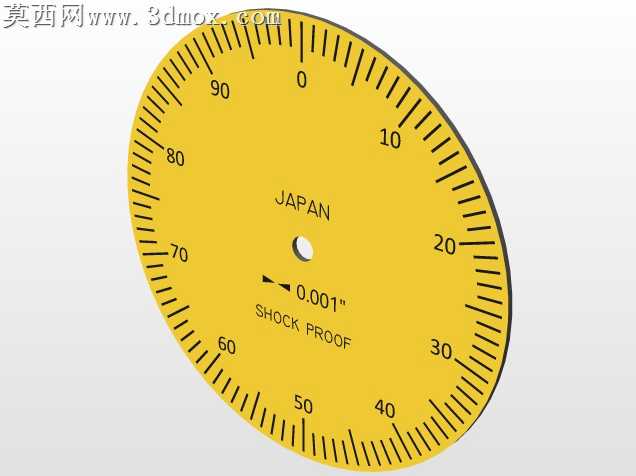

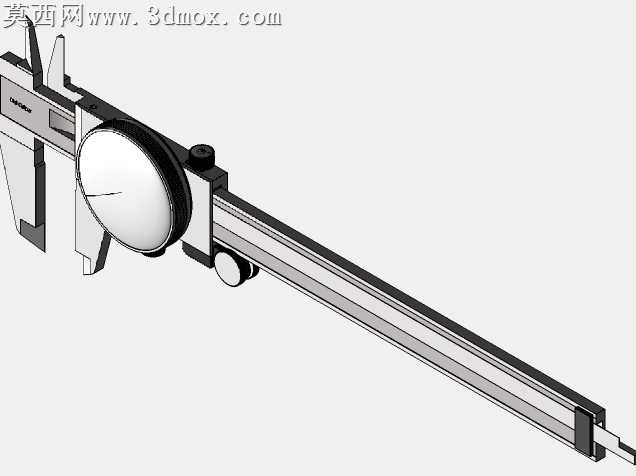

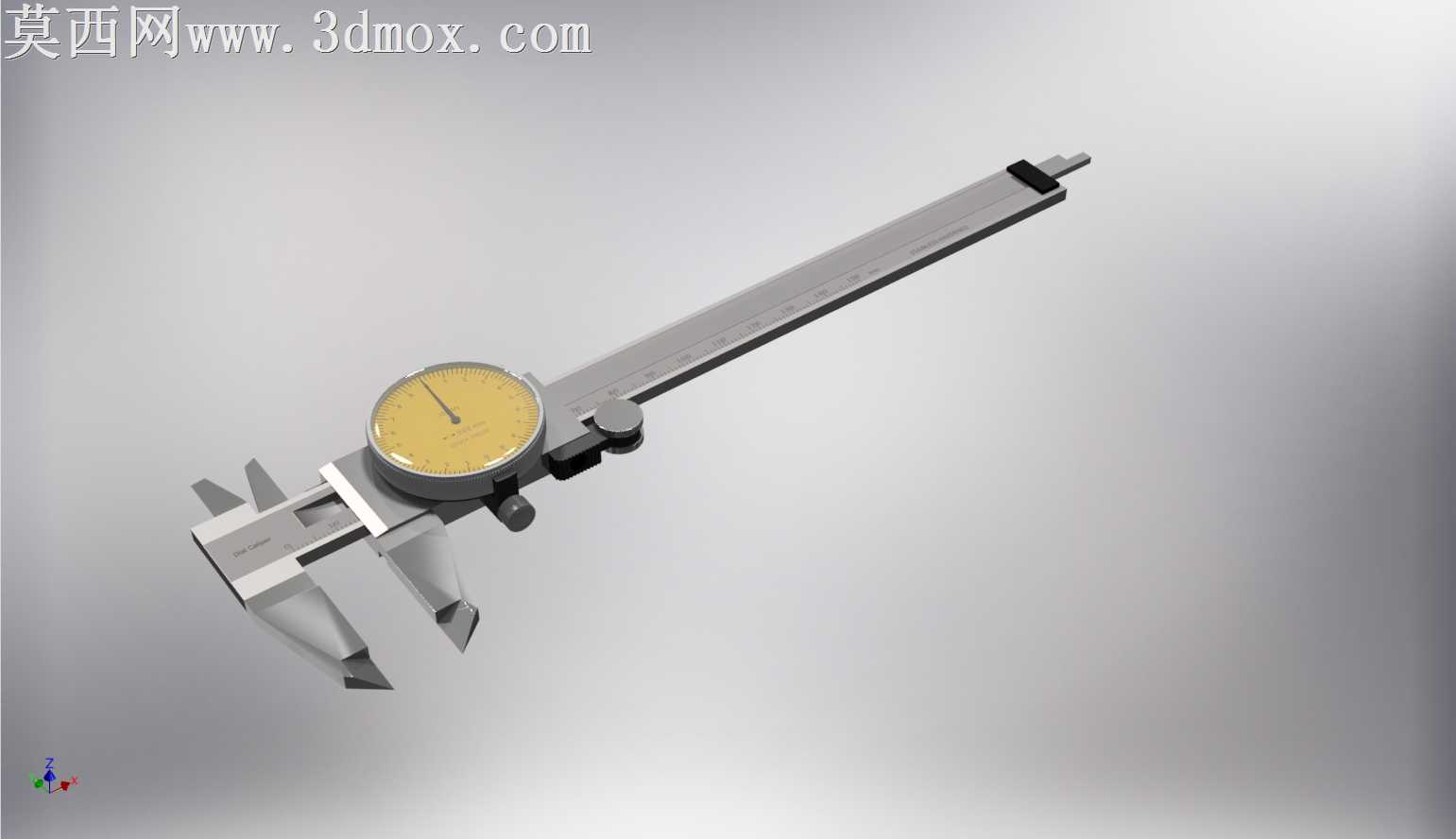

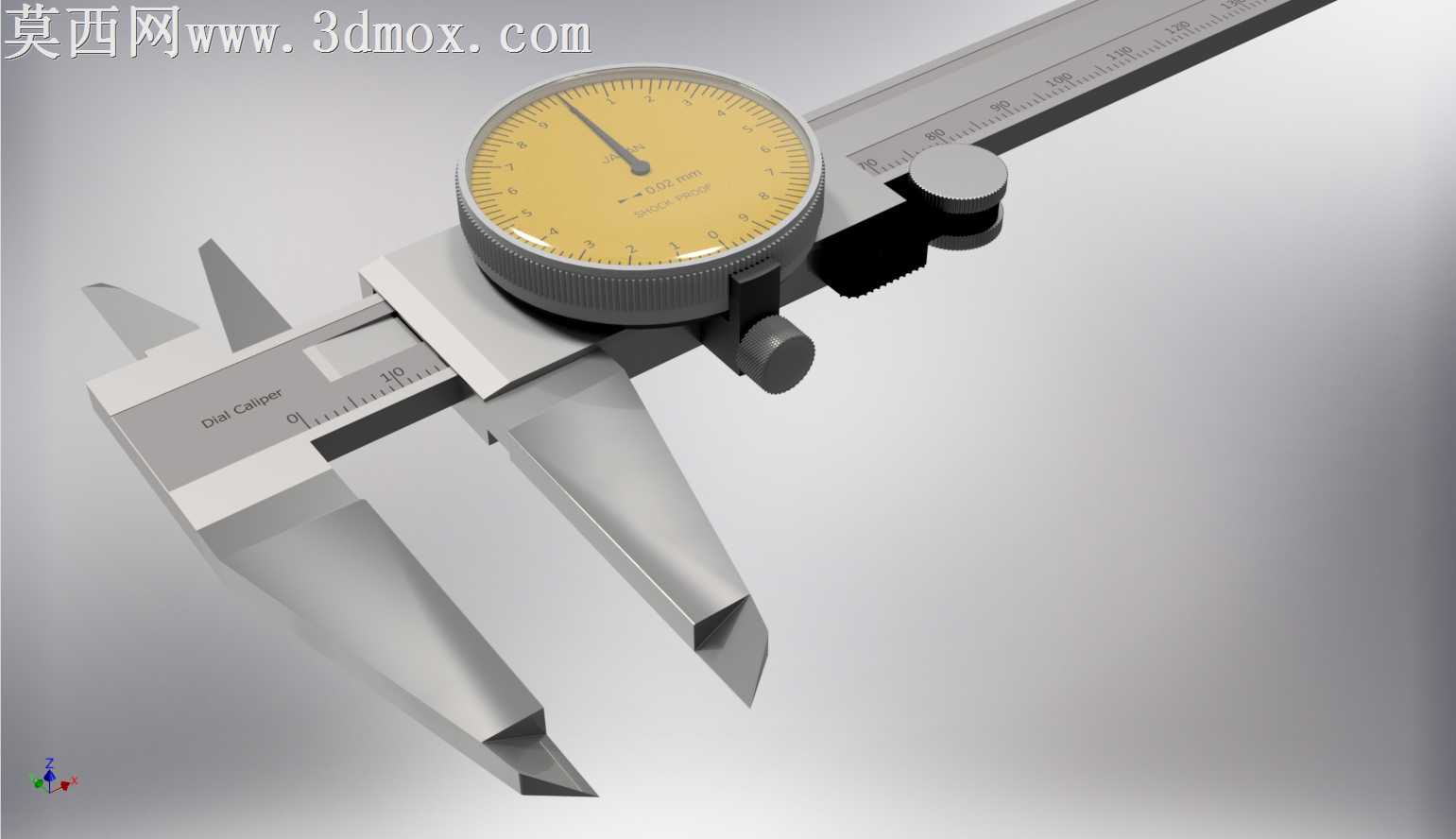

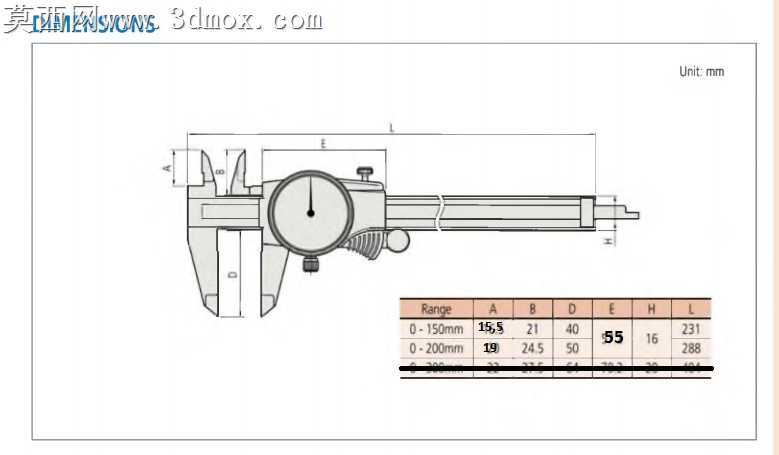

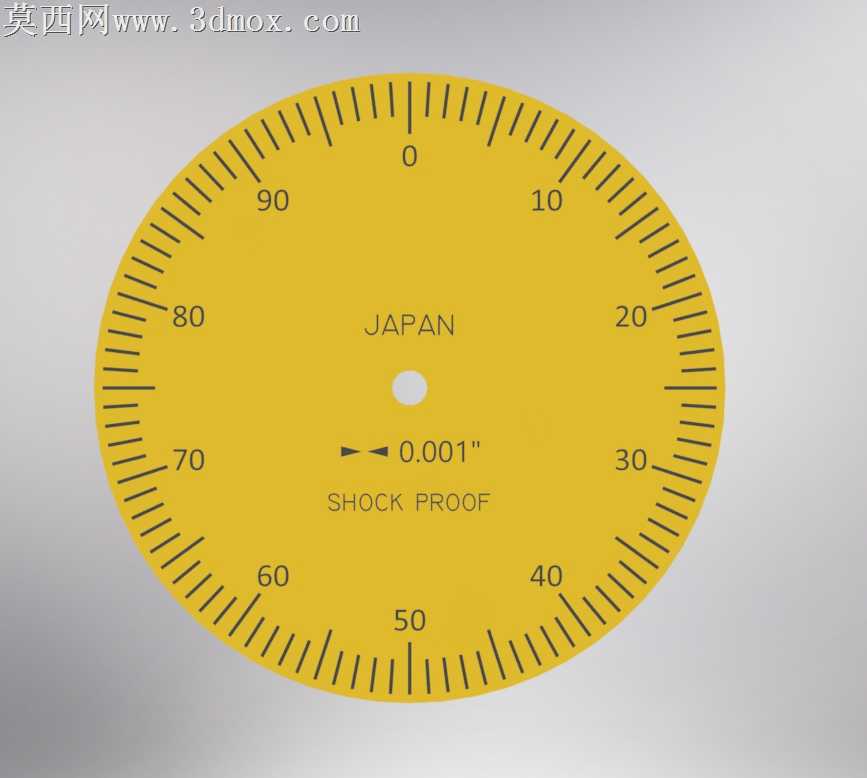

本次设计还原了上世纪80年代经典款带表卡尺的完整结构，建模过程严格遵循实物测绘比例，精准还原38毫米直径表圈的外观细节与整体装配逻辑。建模阶段优先完成卡尺主体的基准搭建，先构建主尺的长条形基体，精准刻画主尺刻度区域的基准面、内外量爪的成型轮廓、深度尺的滑动槽位结构，确保主尺的直线度与各测量面的平行度符合真实量具的公差要求；随后构建表座与滑动组件，还原表盘的安装定位结构、表圈的环形卡扣结构、指针的轴孔配合结构，以及滑动块上的锁紧装置、滚轮微调结构，确保各活动部件的装配间隙符合真实产品的滑动手感逻辑。两款量程分别对应公制0-150mm与0-200mm规格，建模时通过参数化调整主尺长度与刻度区间实现快速衍生，无需重复搭建基础结构，大幅提升同系列产品的建模效率。材质渲染阶段针对不同部件匹配对应材质属性：主尺与量爪部分采用哑光不锈钢材质，调整金属粗糙度参数还原量具表面的磨砂金属质感，边缘处添加轻微倒角反光效果模拟真实产品的加工倒角；表盘部分采用高透明玻璃表蒙，设置合适的折射与反射参数还原玻璃的通透质感，表盘底色做米黄色做旧处理还原复古产品的年代感，刻度线与指针采用哑光黑色漆面材质，表圈采用亮面镀铬金属材质，与主体不锈钢材质形成质感区分；锁紧螺丝、微调滚轮等小部件分别匹配发黑处理金属与防滑橡胶材质，提升整体模型的真实感。结构设计上完整还原了带表卡尺的测量逻辑，内量爪、外量爪、深度尺的测量基准面均做了精准对齐，表盘的齿轮传动结构做了简化示意但保留了装配位置关系，确保模型可用于教学演示、产品展示等场景，整体模型装配关系清晰，无破面、重叠等建模问题，各部件可单独拆分用于结构拆解演示。
