FatMax XTREME多功能铸铝水平尺三维建模

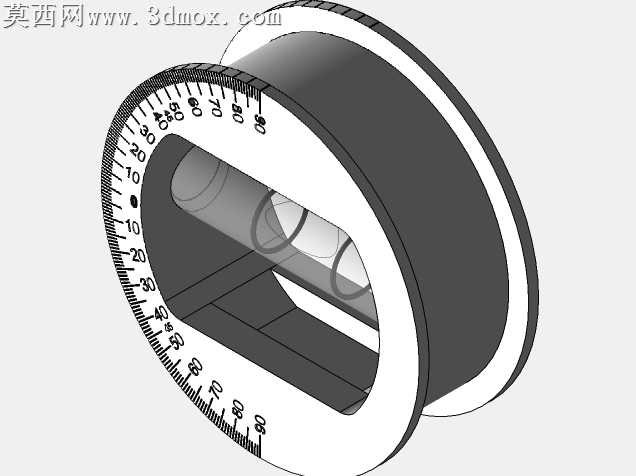

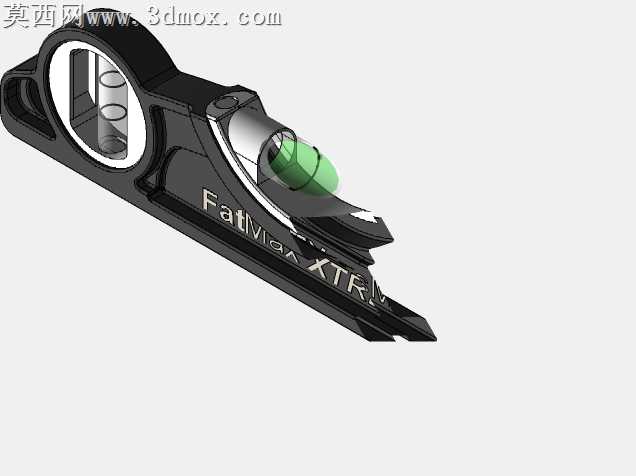

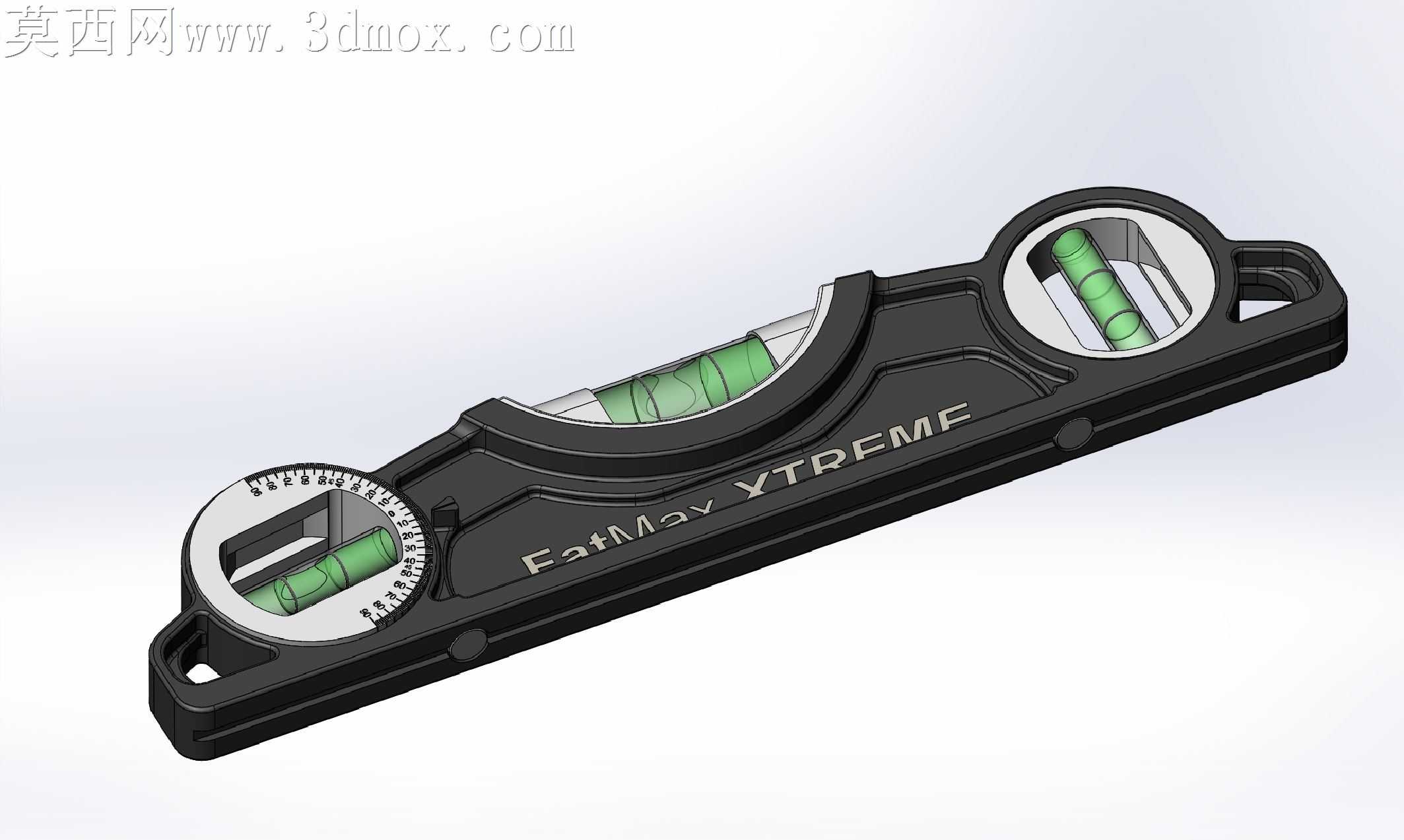

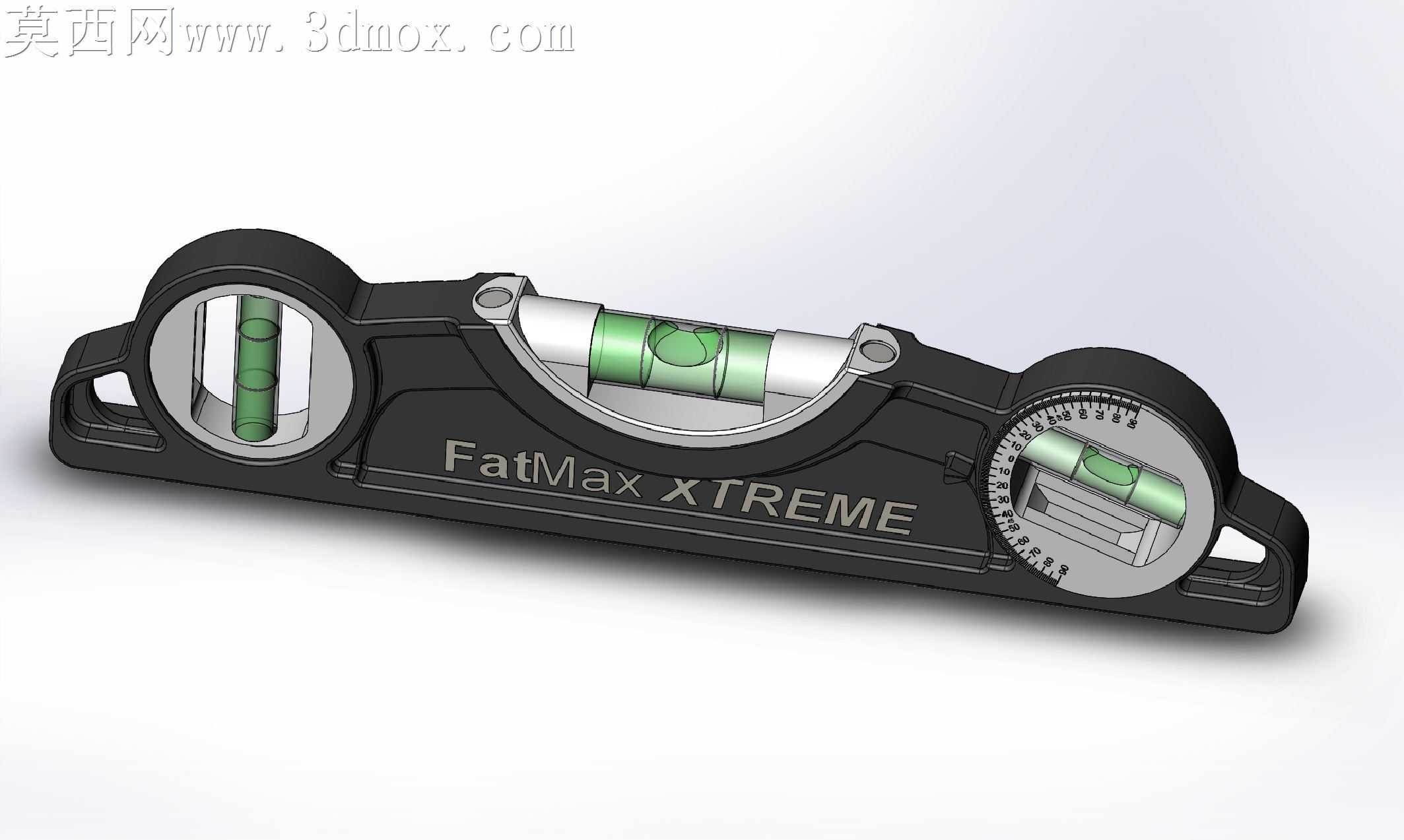

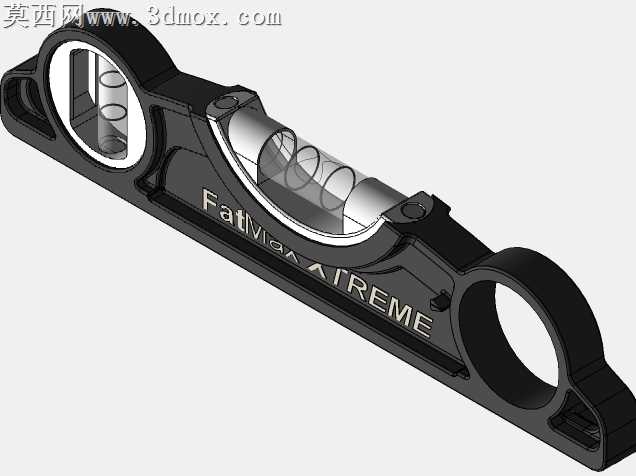

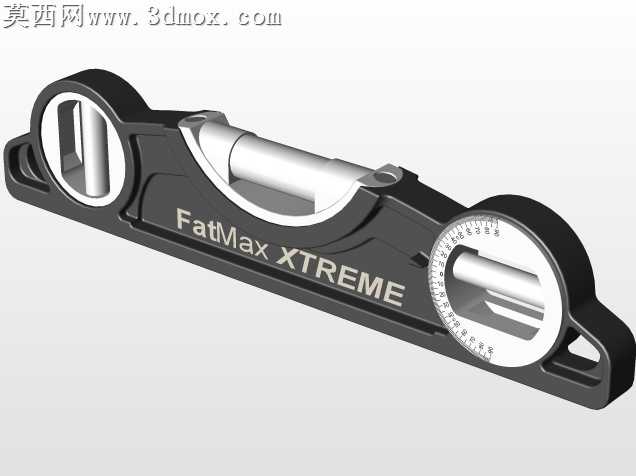

本模型为FatMax XTREME系列重型多功能水平尺的高精度三维建模成果，建模过程严格参照实物测绘尺寸完成，整体比例精准还原工业级水平尺的真实形态。建模阶段以SolidWorks为核心工具，采用实体建模与曲面建模结合的方式完成主体构建：首先绘制水平尺主体的轮廓草图，通过拉伸、切除、圆角等基础特征完成铸铝主体的基础形态，针对主体表面的品牌标识区域采用包覆特征实现凹陷刻字效果，还原实物的标识细节；三个水准泡安装位分别做了适配结构设计，垂直水准泡、水平水准泡、角度可调水准泡的安装槽均做了精准的限位结构，还原实物中水准泡的固定方式，其中角度水准泡的旋转刻度盘单独建模，刻度标识采用草图阵列方式完成，刻度间距与实物完全一致，还原角度测量的参考功能。材质与渲染环节采用Keyshot完成材质赋予与场景搭建：主体部分采用磨砂黑色铸铝材质，调整粗糙度参数还原铸铝件表面的哑光颗粒质感，边缘处做轻微的磨损做旧处理，模拟工业工具的使用质感；水准泡部分采用高透亚克力材质，添加轻微的折射与色散参数，还原玻璃水准泡的通透质感，内部的水准液体采用淡绿色半透明液体材质，气泡部分设置为空气材质，精准还原水准泡中气泡的视觉效果；金属安装环部分采用抛光铝合金材质，与黑色主体形成材质对比。结构设计上还原了水平尺两端的V型测量面结构，可适配管道等弧形面的水平测量需求，两端的挂孔结构也完整建模，还原实物的收纳功能；整体模型做了合理的零件拆分，主体、三个水准泡组件、刻度盘、固定环均为独立零件，可完成虚拟装配演示，清晰展示水平尺的装配逻辑与内部结构。设计过程中重点考量了工业级水平尺的结构合理性，所有加强筋、防滑槽、测量基准面的细节均完整还原，既保证模型的视觉真实感，也可作为工具类产品设计的参考模型，用于产品展示、结构验证等场景。
